桥梁现浇支架安装与拆除施工技术VIP专享VIP免费

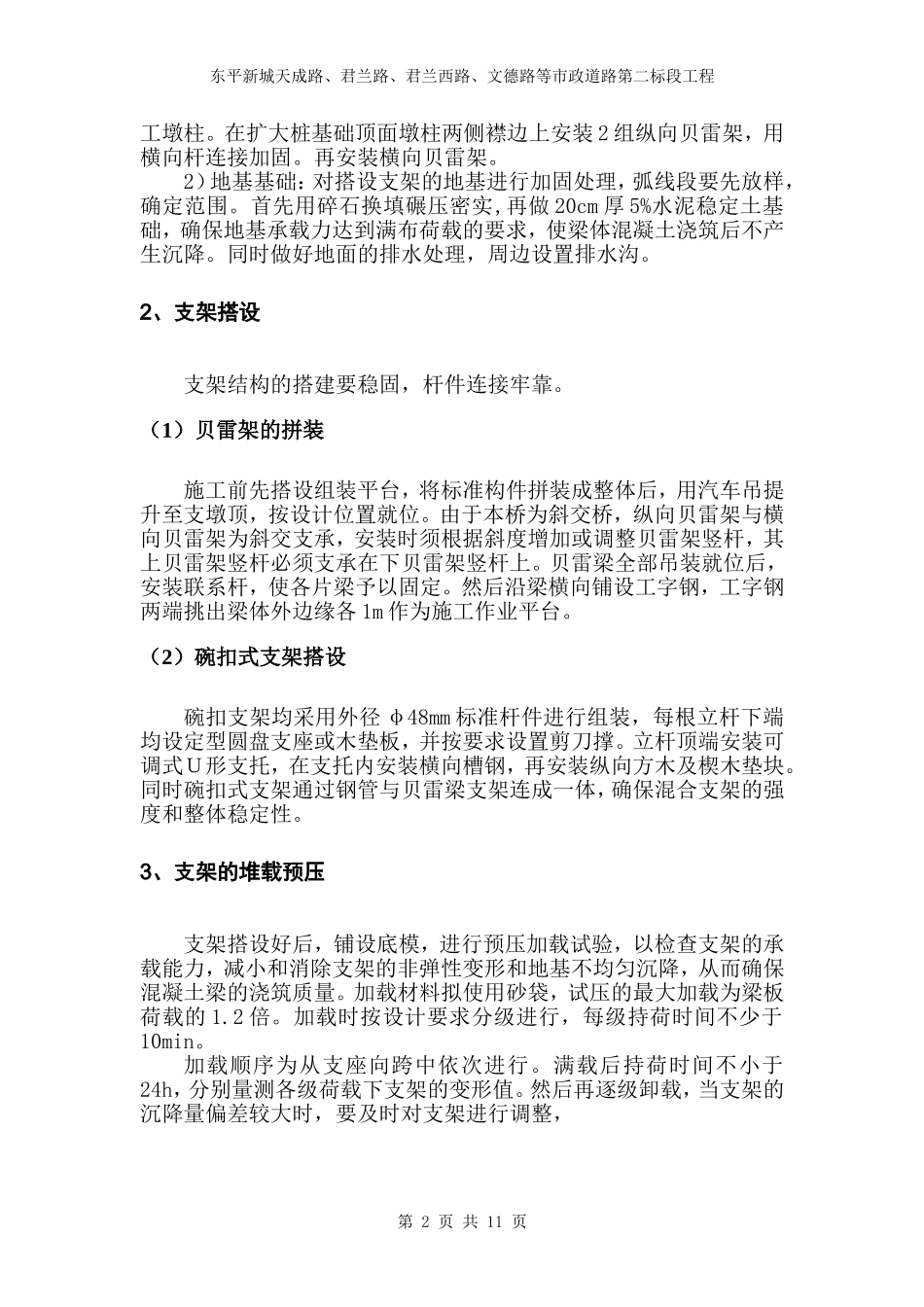

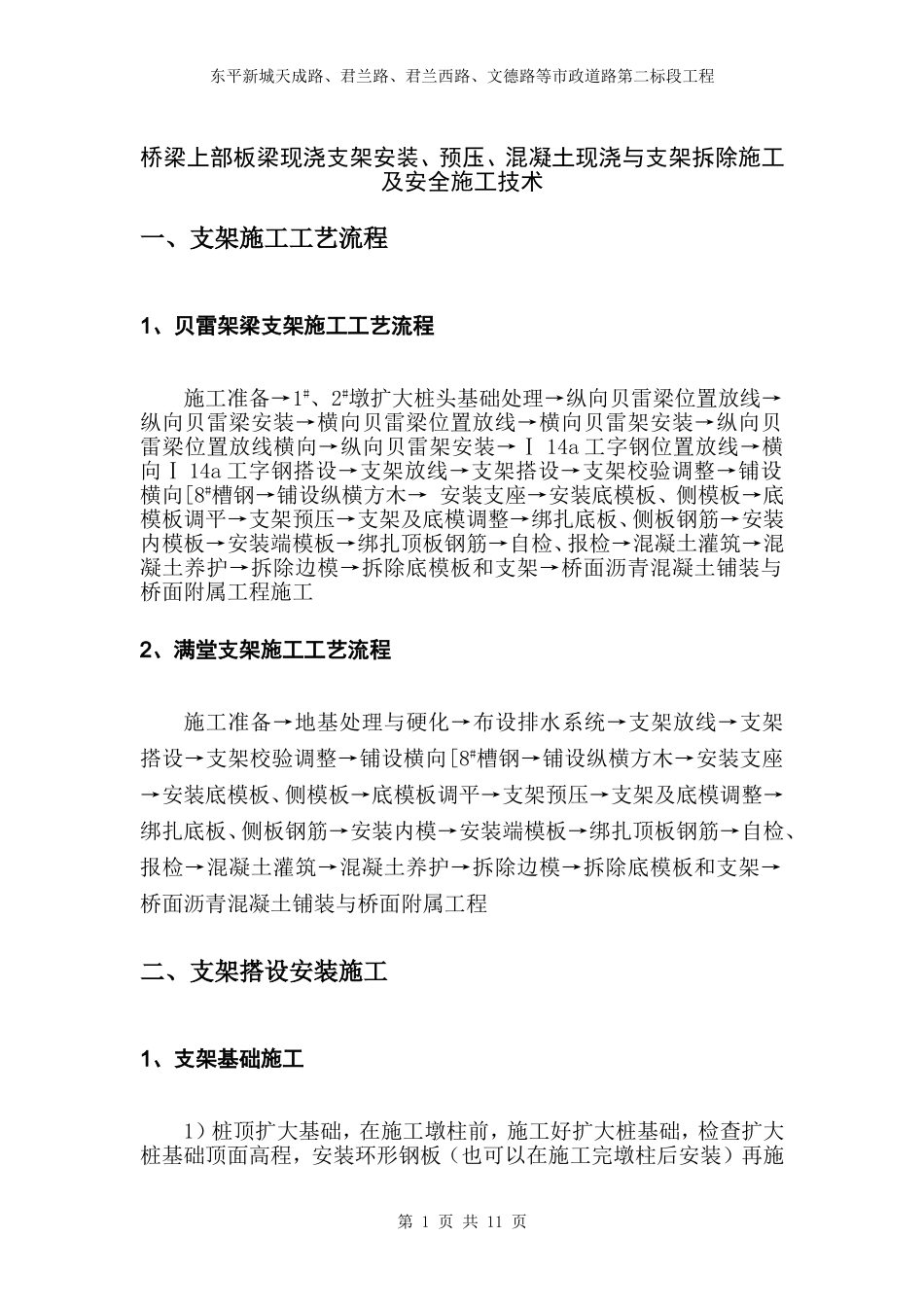

东平新城天成路、君兰路、君兰西路、文德路等市政道路第二标段工程桥梁上部板梁现浇支架安装、预压、混凝土现浇与支架拆除施工及安全施工技术一、支架施工工艺流程1、贝雷架梁支架施工工艺流程施工准备→1#、2#墩扩大桩头基础处理→纵向贝雷梁位置放线→纵向贝雷梁安装→横向贝雷梁位置放线→横向贝雷架安装→纵向贝雷梁位置放线横向→纵向贝雷架安装→Ⅰ14a工字钢位置放线→横向Ⅰ14a工字钢搭设→支架放线→支架搭设→支架校验调整→铺设横向[8#槽钢→铺设纵横方木→安装支座→安装底模板、侧模板→底模板调平→支架预压→支架及底模调整→绑扎底板、侧板钢筋→安装内模板→安装端模板→绑扎顶板钢筋→自检、报检→混凝土灌筑→混凝土养护→拆除边模→拆除底模板和支架→桥面沥青混凝土铺装与桥面附属工程施工2、满堂支架施工工艺流程施工准备→地基处理与硬化→布设排水系统→支架放线→支架搭设→支架校验调整→铺设横向[8#槽钢→铺设纵横方木→安装支座→安装底模板、侧模板→底模板调平→支架预压→支架及底模调整→绑扎底板、侧板钢筋→安装内模→安装端模板→绑扎顶板钢筋→自检、报检→混凝土灌筑→混凝土养护→拆除边模→拆除底模板和支架→桥面沥青混凝土铺装与桥面附属工程二、支架搭设安装施工1、支架基础施工1）桩顶扩大基础，在施工墩柱前，施工好扩大桩基础，检查扩大桩基础顶面高程，安装环形钢板（也可以在施工完墩柱后安装）再施第1页共11页东平新城天成路、君兰路、君兰西路、文德路等市政道路第二标段工程工墩柱。在扩大桩基础顶面墩柱两侧襟边上安装2组纵向贝雷架，用横向杆连接加固。再安装横向贝雷架。2）地基基础：对搭设支架的地基进行加固处理，弧线段要先放样，确定范围。首先用碎石换填碾压密实,再做20cm厚5%水泥稳定土基础，确保地基承载力达到满布荷载的要求，使梁体混凝土浇筑后不产生沉降。同时做好地面的排水处理，周边设置排水沟。2、支架搭设支架结构的搭建要稳固，杆件连接牢靠。（1）贝雷架的拼装施工前先搭设组装平台，将标准构件拼装成整体后，用汽车吊提升至支墩顶，按设计位置就位。由于本桥为斜交桥，纵向贝雷架与横向贝雷架为斜交支承，安装时须根据斜度增加或调整贝雷架竖杆，其上贝雷架竖杆必须支承在下贝雷架竖杆上。贝雷梁全部吊装就位后，安装联系杆，使各片梁予以固定。然后沿梁横向铺设工字钢，工字钢两端挑出梁体外边缘各1m作为施工作业平台。（2）碗扣式支架搭设碗扣支架均采用外径φ48mm标准杆件进行组装，每根立杆下端均设定型圆盘支座或木垫板，并按要求设置剪刀撑。立杆顶端安装可调式Ｕ形支托，在支托内安装横向槽钢，再安装纵向方木及楔木垫块。同时碗扣式支架通过钢管与贝雷梁支架连成一体，确保混合支架的强度和整体稳定性。3、支架的堆载预压支架搭设好后，铺设底模，进行预压加载试验，以检查支架的承载能力，减小和消除支架的非弹性变形和地基不均匀沉降，从而确保混凝土梁的浇筑质量。加载材料拟使用砂袋，试压的最大加载为梁板荷载的1.2倍。加载时按设计要求分级进行，每级持荷时间不少于10min。加载顺序为从支座向跨中依次进行。满载后持荷时间不小于24h，分别量测各级荷载下支架的变形值。然后再逐级卸载，当支架的沉降量偏差较大时，要及时对支架进行调整，第2页共11页东平新城天成路、君兰路、君兰西路、文德路等市政道路第二标段工程4、支架施工满足以下要求（1）支架要有足够的强度、刚度和稳定性的要求；（2）要有简便可行的脱模措施；（3）预压重量大于浇筑混凝土的重量；（4）支架地基承载力必须满足要求，基础可采用明挖扩大基础、钢管桩基础或钻孔桩基础。（5）根据预压时支架产生的弹性和非弹性变形，设置预拱度。（6）支架基础有完好的排水系统。三、板梁混凝土现浇施工采用二次浇注法。计算出前后二次浇注混凝土数量，指导支架的加载预压荷载，同时观察比较支架沉降与挠度变化情况。1、模板安装1、安装前检查：板面是否平整、光洁、有无凹凸变形及残余粘浆，模板接口处要清除干净；所有模板连接端部和底脚有无碰撞而造成影响使用的缺陷或变形，振动器支架及模板焊缝处是否有开裂破损，如有均要及...
