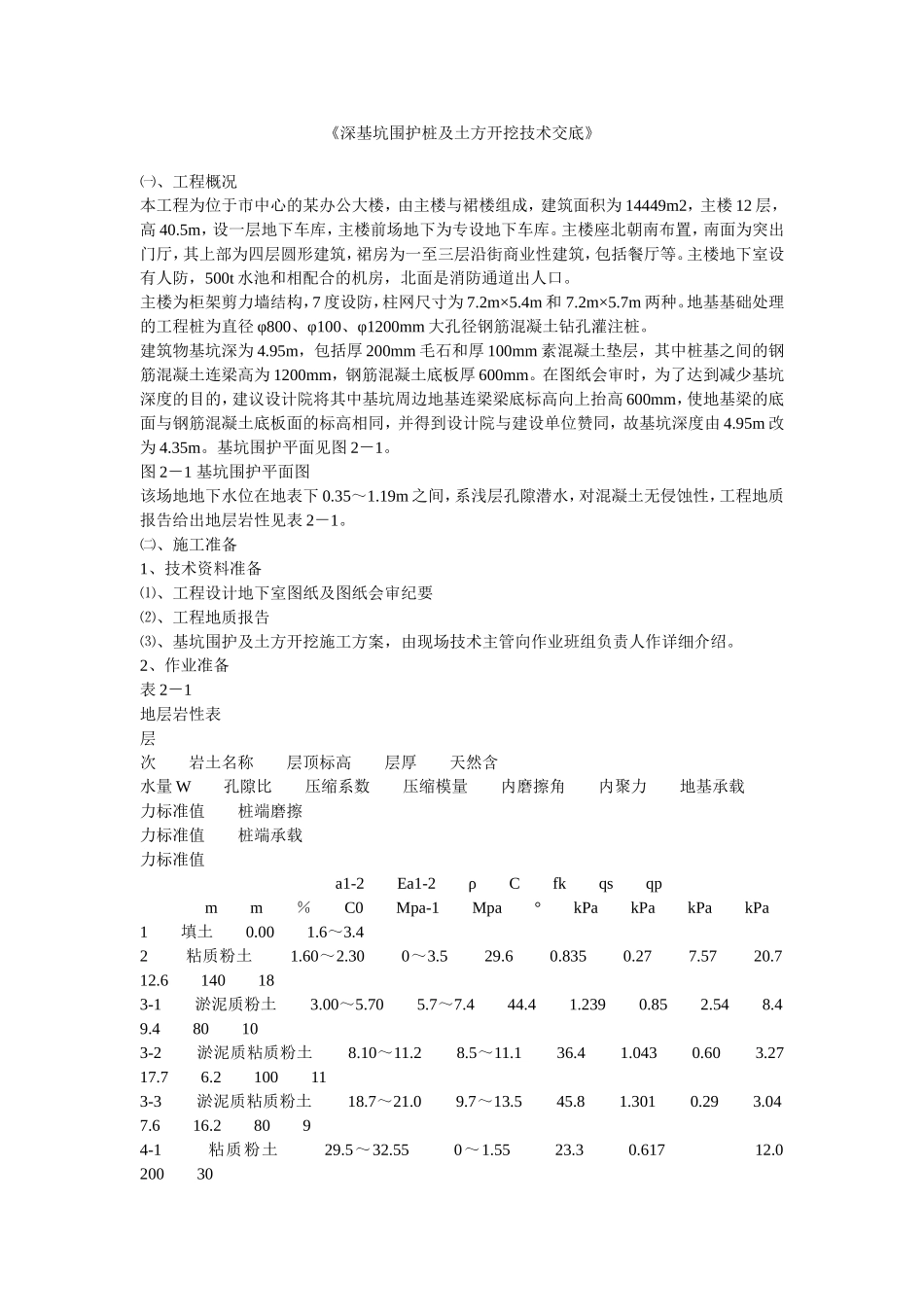

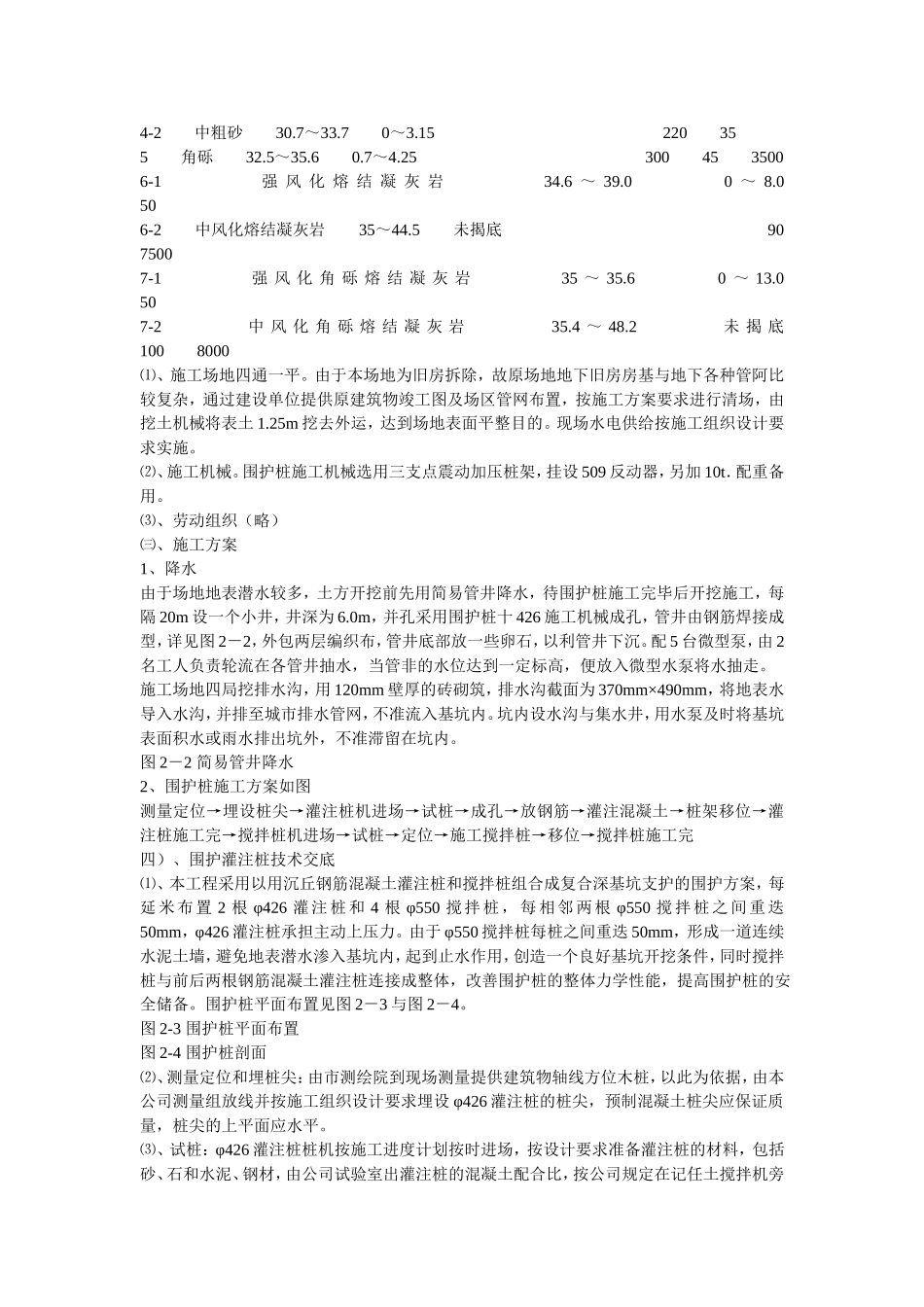

《深基坑围护桩及土方开挖技术交底》㈠、工程概况本工程为位于市中心的某办公大楼，由主楼与裙楼组成，建筑面积为14449m2，主楼12层，高40.5m，设一层地下车库，主楼前场地下为专设地下车库。主楼座北朝南布置，南面为突出门厅，其上部为四层圆形建筑，裙房为一至三层沿街商业性建筑，包括餐厅等。主楼地下室设有人防，500t水池和相配合的机房，北面是消防通道出人口。主楼为柜架剪力墙结构，7度设防，柱网尺寸为7.2m×5.4m和7.2m×5.7m两种。地基基础处理的工程桩为直径φ800、φ100、φ1200mm大孔径钢筋混凝土钻孔灌注桩。建筑物基坑深为4.95m，包括厚200mm毛石和厚100mm素混凝土垫层，其中桩基之间的钢筋混凝土连梁高为1200mm，钢筋混凝土底板厚600mm。在图纸会审时，为了达到减少基坑深度的目的，建议设计院将其中基坑周边地基连梁梁底标高向上抬高600mm，使地基梁的底面与钢筋混凝土底板面的标高相同，并得到设计院与建设单位赞同，故基坑深度由4.95m改为4.35m。基坑围护平面见图2－1。图2－1基坑围护平面图该场地地下水位在地表下0.35～1.19m之间，系浅层孔隙潜水，对混凝土无侵蚀性，工程地质报告给出地层岩性见表2－1。㈡、施工准备1、技术资料准备⑴、工程设计地下室图纸及图纸会审纪要⑵、工程地质报告⑶、基坑围护及土方开挖施工方案，由现场技术主管向作业班组负责人作详细介绍。2、作业准备表2－1地层岩性表层次岩土名称层顶标高层厚天然含水量W孔隙比压缩系数压缩模量内磨擦角内聚力地基承载力标准值桩端磨擦力标准值桩端承载力标准值a1-2Ea1-2ρCfkqsqpmm％C0Mpa-1Mpa°kPakPakPakPa1填土0.001.6～3.42粘质粉土1.60～2.300～3.529.60.8350.277.5720.712.6140183-1淤泥质粉土3.00～5.705.7～7.444.41.2390.852.548.49.480103-2淤泥质粘质粉土8.10～11.28.5～11.136.41.0430.603.2717.76.2100113-3淤泥质粘质粉土18.7～21.09.7～13.545.81.3010.293.047.616.28094-1粘质粉土29.5～32.550～1.5523.30.61712.0200304-2中粗砂30.7～33.70～3.15220355角砾32.5～35.60.7～4.253004535006-1强风化熔结凝灰岩34.6～39.00～8.0506-2中风化熔结凝灰岩35～44.5未揭底9075007-1强风化角砾熔结凝灰岩35～35.60～13.0507-2中风化角砾熔结凝灰岩35.4～48.2未揭底1008000⑴、施工场地四通一平。由于本场地为旧房拆除，故原场地地下旧房房基与地下各种管阿比较复杂，通过建设单位提供原建筑物竣工图及场区管网布置，按施工方案要求进行清场，由挖土机械将表土1.25m挖去外运，达到场地表面平整目的。现场水电供给按施工组织设计要求实施。⑵、施工机械。围护桩施工机械选用三支点震动加压桩架，挂设509反动器，另加10t．配重备用。⑶、劳动组织（略）㈢、施工方案1、降水由于场地地表潜水较多，土方开挖前先用简易管井降水，待围护桩施工完毕后开挖施工，每隔20m设一个小井，井深为6.0m，并孔采用围护桩十426施工机械成孔，管井由钢筋焊接成型，详见图2－2，外包两层编织布，管井底部放一些卵石，以利管井下沉。配5台微型泵，由2名工人负责轮流在各管井抽水，当管非的水位达到一定标高，便放入微型水泵将水抽走。施工场地四局挖排水沟，用120mm壁厚的砖砌筑，排水沟截面为370mm×490mm，将地表水导入水沟，并排至城市排水管网，不准流入基坑内。坑内设水沟与集水井，用水泵及时将基坑表面积水或雨水排出坑外，不准滞留在坑内。图2－2简易管井降水2、围护桩施工方案如图测量定位→埋设桩尖→灌注桩机进场→试桩→成孔→放钢筋→灌注混凝土→桩架移位→灌注桩施工完→搅拌桩机进场→试桩→定位→施工搅拌桩→移位→搅拌桩施工完四）、围护灌注桩技术交底⑴、本工程采用以用沉丘钢筋混凝土灌注桩和搅拌桩组合成复合深基坑支护的围护方案，每延米布置2根φ426灌注桩和4根φ550搅拌桩，每相邻两根φ550搅拌桩之间重迭50mm，φ426灌注桩承担主动上压力。由于φ550搅拌桩每桩之间重迭50mm，形成一道连续水泥土墙，避免地表潜水渗入基坑内，起到止水作用，创造一个良好基坑开挖条件，同时搅拌桩与前后两根钢筋混凝土灌注桩连接成整体，改善围护桩的整体力学性能，提高围护桩的安全储备。围护桩...
