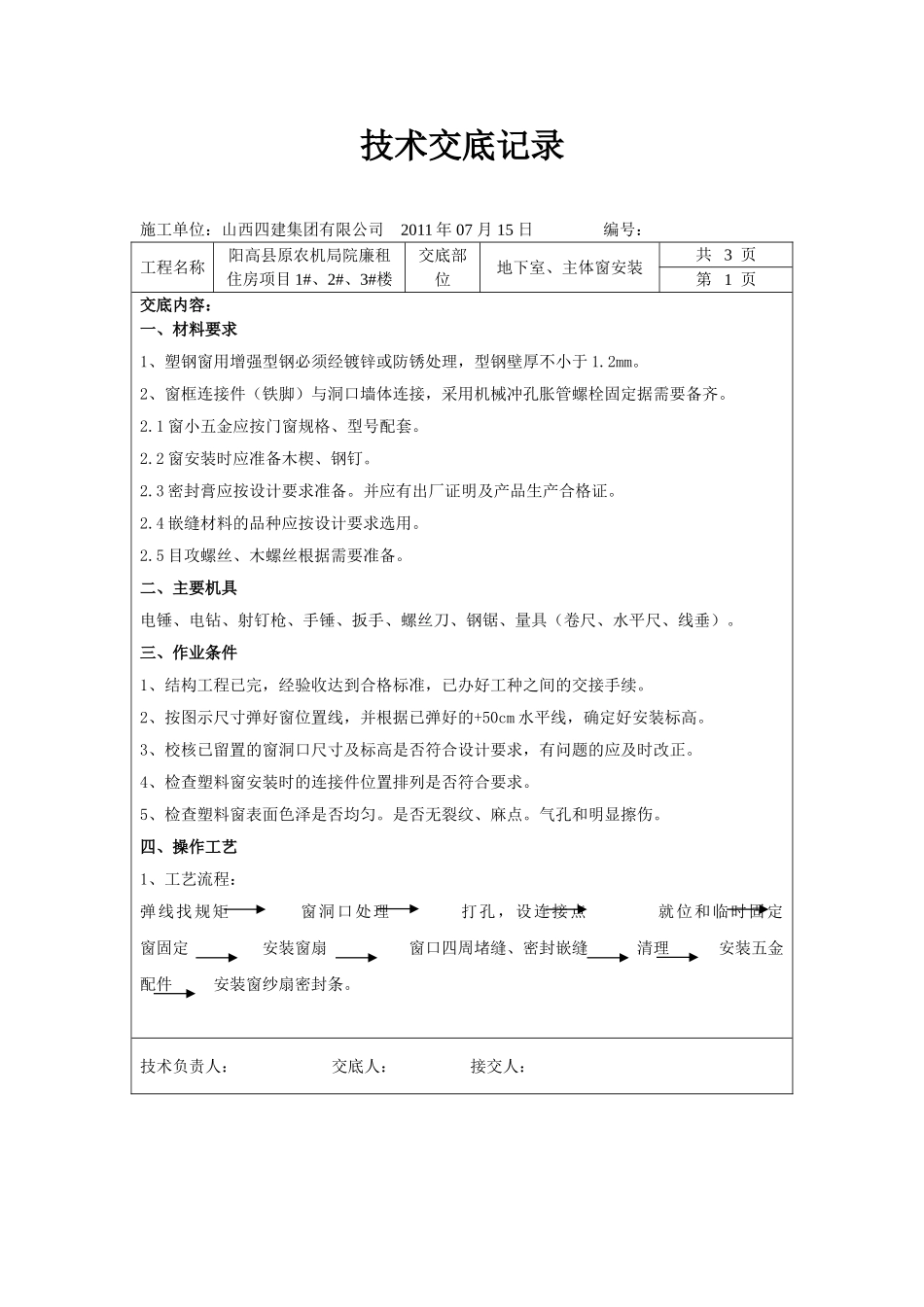

技术交底记录施工单位：山西四建集团有限公司2011年07月15日编号：工程名称阳高县原农机局院廉租住房项目1#、2#、3#楼交底部位地下室、主体窗安装共3页第1页交底内容：一、材料要求1、塑钢窗用增强型钢必须经镀锌或防锈处理，型钢壁厚不小于1.2mm。2、窗框连接件（铁脚）与洞口墙体连接，采用机械冲孔胀管螺栓固定据需要备齐。2.1窗小五金应按门窗规格、型号配套。2.2窗安装时应准备木楔、钢钉。2.3密封膏应按设计要求准备。并应有出厂证明及产品生产合格证。2.4嵌缝材料的品种应按设计要求选用。2.5目攻螺丝、木螺丝根据需要准备。二、主要机具电锤、电钻、射钉枪、手锤、扳手、螺丝刀、钢锯、量具（卷尺、水平尺、线垂）。三、作业条件1、结构工程已完，经验收达到合格标准，已办好工种之间的交接手续。2、按图示尺寸弹好窗位置线，并根据已弹好的+50cm水平线，确定好安装标高。3、校核已留置的窗洞口尺寸及标高是否符合设计要求，有问题的应及时改正。4、检查塑料窗安装时的连接件位置排列是否符合要求。5、检查塑料窗表面色泽是否均匀。是否无裂纹、麻点。气孔和明显擦伤。四、操作工艺1、工艺流程：弹线找规矩窗洞口处理打孔，设连接点就位和临时固定窗固定安装窗扇窗口四周堵缝、密封嵌缝清理安装五金配件安装窗纱扇密封条。技术负责人：交底人：接交人：技术交底记录施工单位：山西四建集团有限公司2011年07月15日编号：工程名称阳高县原农机局院廉租住房项目1#、2#、3#楼交底部位地下室、主体窗安装共3页第2页1.1弹线找规矩：在顶层找出外窗口边线，并用大线坠将窗口的边线向下引，并在每层窗口侧边作出标记，对于高层建筑宜用经纬仪找垂直，对于个别少量的窗口安装必须也必须进行放线控制，不能随意安装。并依据每个部位的水平控制线在窗口的侧边分别划出标高标记。1.2门窗洞口处理：将门窗的各边控制线弹出后，按照设计的窗口尺寸进行校核，对不满足要求的洞口必须先处理。要求有窗台板的房间，窗台板深入窗下5mm，在同一个房间台板外露应一致。1.3打孔、设连接点：预先将连接件安装在门窗框上，连接件的数量应根据厂家设计要求和施工规范要求。连接件的厚度不应小于1.5mm，并且连接件也应是镀锌防腐处理，在型材上打孔用自攻螺丝固定。1.4窗就位和临时固定：将门窗框放入洞口的安装线位，调整框四周间隙均匀后用木楔临时固定，固定点不能少于四个，校正正面、侧面的垂直度、水平度以及对角线合格后用木楔固定牢固。注意木楔应塞在边框、中竖框、中横框的受力部位，防止门窗变形。组合门窗或阳台转角处拼接料应比窗框高度大40~50mm，埋入墙体，并有加强钢衬。1.5窗固定：在墙上打孔，用φ8mm尼龙胀管打入，然后用φ5mm*40mm自攻螺丝将连接件与墙面固定。固定点每边不得少于两个。1.6窗框边填缝、嵌密封条：在窗收口抹灰前把木楔去除，在空隙内塞入矿棉板或泡沫塑料条等软质材料，使之形成柔性连接，以适应热胀冷缩。在窗框与墙体缝隙内外表面用密封膏嵌实，连接件处也必须注意密实，不露出缝隙中软质材料。窗口抹灰，刷涂料时注意保护框表面保护膜，不能随意撕破，如框上沾上水泥浆，应立即用软布抹洗干净。粉刷完毕后应及时清除框槽口内的砂浆渣，为了不使涂料、砂浆污染型材，另外外墙面抹灰时必须注意不能将窗框外侧的排水孔封堵。1.7五金安装：在内外墙面粉刷饰面工作结束后进行门窗扇的安装。门窗扇应装配后关闭严密，技术负责人：交底人：接交人：技术交底记录施工单位：山西四建集团有限公司2011年07月15日编号：工程名称阳高县原农机局院廉租住房项目1#、2#、3#楼交底部位地下室、主体门窗安装共3页第3页1.8开关灵活，间隙均匀。推拉门窗同样，并要求开关轻便。门窗的五金配件应安装齐全，位置正确、牢固、方便使用。门窗装配玻璃时必须加设橡胶垫块、固定玻璃的橡胶嵌条必须安装整齐，嵌缝严密，搭接处应用胶水粘结。1.9清理：在墙面涂料等面层施工完毕后,将表面的污染物清理干净。工程交工时将面层的保护膜全部清除。五、质量标准1、主控项目1.1塑钢门窗的品种、类型、规格、尺寸开启方向、安装位置、连接方式接填嵌密封处符合设计要求。1.2塑钢门窗应开关灵活...
