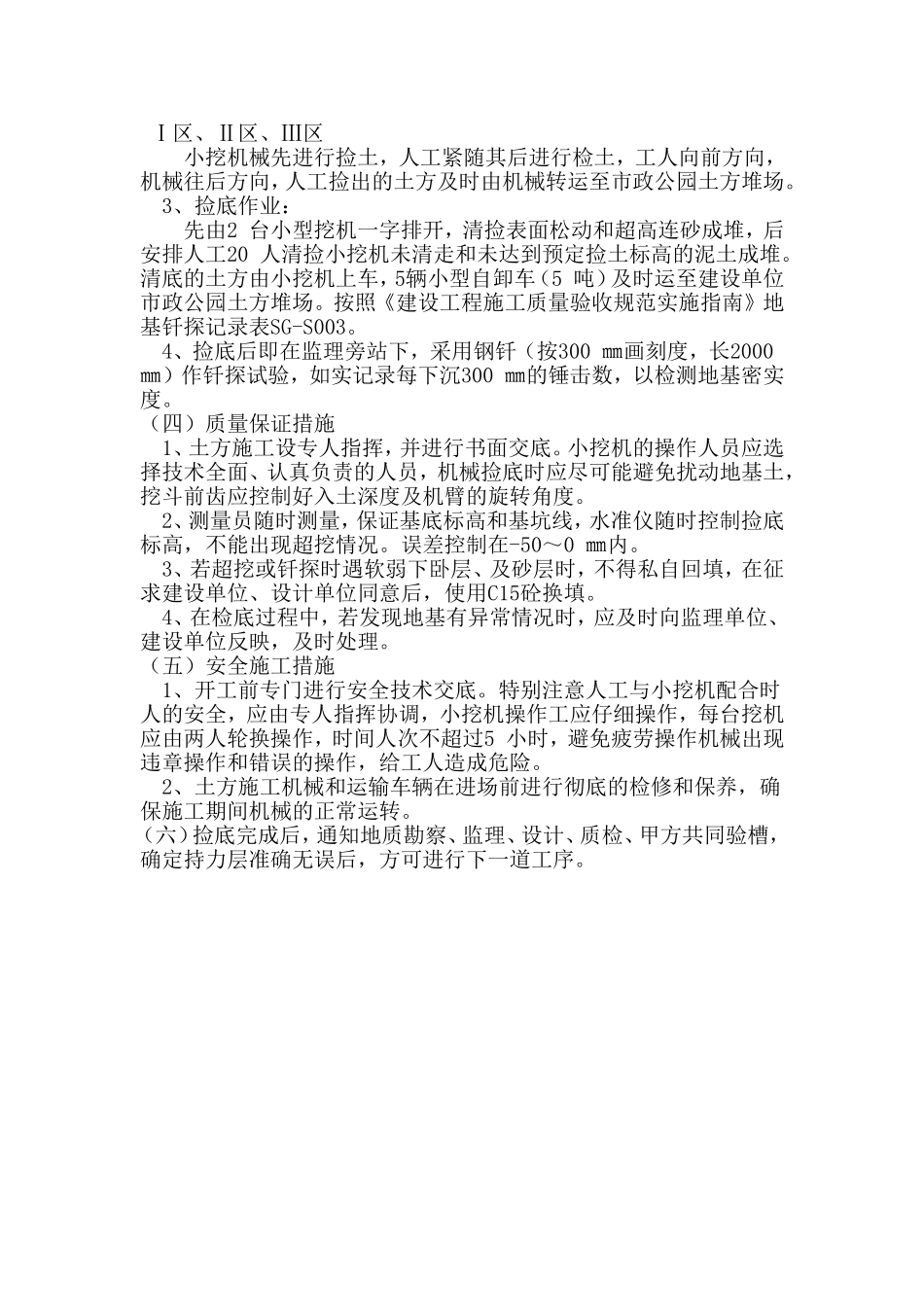

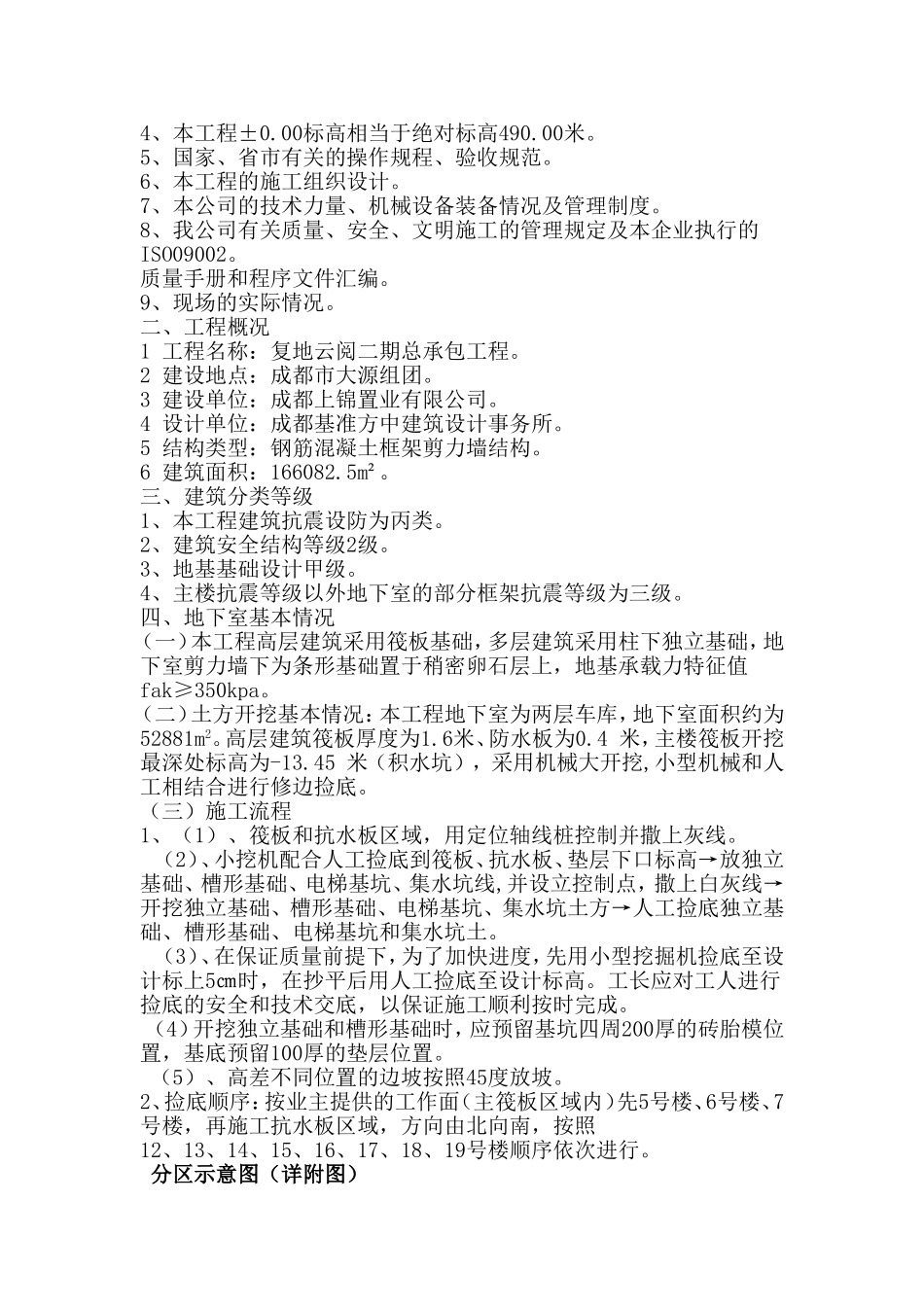

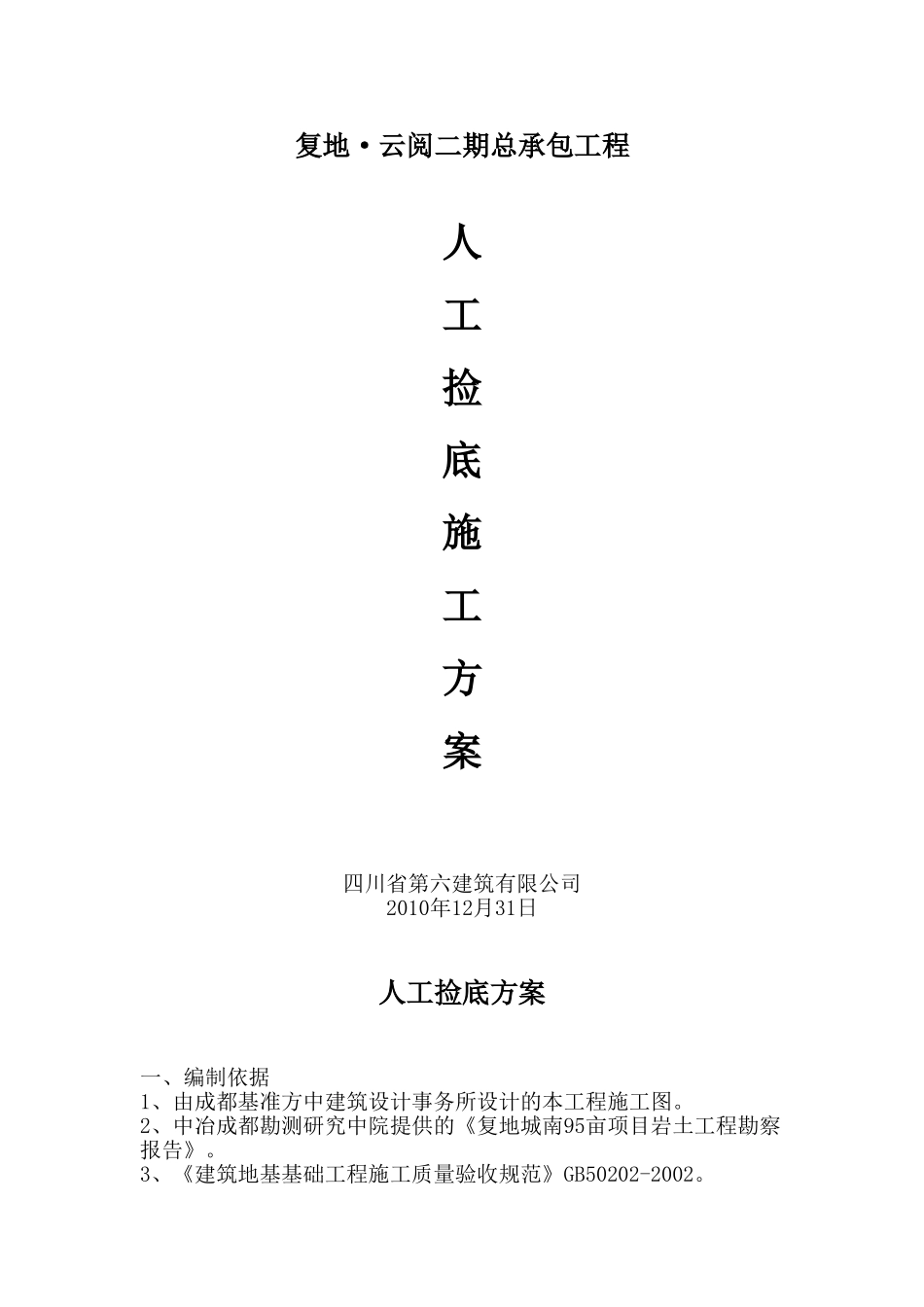

复地·云阅二期总承包工程人工捡底施工方案四川省第六建筑有限公司2010年12月31日人工捡底方案一、编制依据1、由成都基准方中建筑设计事务所设计的本工程施工图。2、中冶成都勘测研究中院提供的《复地城南95亩项目岩土工程勘察报告》。3、《建筑地基基础工程施工质量验收规范》GB50202-2002。4、本工程±0.00标高相当于绝对标高490.00米。5、国家、省市有关的操作规程、验收规范。6、本工程的施工组织设计。7、本公司的技术力量、机械设备装备情况及管理制度。8、我公司有关质量、安全、文明施工的管理规定及本企业执行的ISO09002。质量手册和程序文件汇编。9、现场的实际情况。二、工程概况1工程名称：复地云阅二期总承包工程。2建设地点：成都市大源组团。3建设单位：成都上锦置业有限公司。4设计单位：成都基准方中建筑设计事务所。5结构类型：钢筋混凝土框架剪力墙结构。6建筑面积：166082.5m²。三、建筑分类等级1、本工程建筑抗震设防为丙类。2、建筑安全结构等级2级。3、地基基础设计甲级。4、主楼抗震等级以外地下室的部分框架抗震等级为三级。四、地下室基本情况（一）本工程高层建筑采用筏板基础，多层建筑采用柱下独立基础，地下室剪力墙下为条形基础置于稍密卵石层上，地基承载力特征值fak≥350kpa。（二）土方开挖基本情况：本工程地下室为两层车库，地下室面积约为52881m2。高层建筑筏板厚度为1.6米、防水板为0.4米，主楼筏板开挖最深处标高为-13.45米（积水坑），采用机械大开挖,小型机械和人工相结合进行修边捡底。（三）施工流程1、（1）、筏板和抗水板区域，用定位轴线桩控制并撒上灰线。（2）、小挖机配合人工捡底到筏板、抗水板、垫层下口标高→放独立基础、槽形基础、电梯基坑、集水坑线,并设立控制点，撒上白灰线→开挖独立基础、槽形基础、电梯基坑、集水坑土方→人工捡底独立基础、槽形基础、电梯基坑和集水坑土。（3）、在保证质量前提下，为了加快进度，先用小型挖掘机捡底至设计标上5㎝时，在抄平后用人工捡底至设计标高。工长应对工人进行捡底的安全和技术交底，以保证施工顺利按时完成。（4）开挖独立基础和槽形基础时，应预留基坑四周200厚的砖胎模位置，基底预留100厚的垫层位置。（5）、高差不同位置的边坡按照45度放坡。2、捡底顺序：按业主提供的工作面（主筏板区域内）先5号楼、6号楼、7号楼，再施工抗水板区域，方向由北向南，按照12、13、14、15、16、17、18、19号楼顺序依次进行。分区示意图（详附图）Ⅰ区、Ⅱ区、Ⅲ区小挖机械先进行捡土，人工紧随其后进行检土，工人向前方向，机械往后方向，人工捡出的土方及时由机械转运至市政公园土方堆场。3、捡底作业：先由2台小型挖机一字排开，清捡表面松动和超高连砂成堆，后安排人工20人清捡小挖机未清走和未达到预定捡土标高的泥土成堆。清底的土方由小挖机上车，5辆小型自卸车（5吨）及时运至建设单位市政公园土方堆场。按照《建设工程施工质量验收规范实施指南》地基钎探记录表SG-S003。4、捡底后即在监理旁站下，采用钢钎（按300㎜画刻度，长2000㎜）作钎探试验，如实记录每下沉300㎜的锤击数，以检测地基密实度。（四）质量保证措施1、土方施工设专人指挥，并进行书面交底。小挖机的操作人员应选择技术全面、认真负责的人员，机械捡底时应尽可能避免扰动地基土，挖斗前齿应控制好入土深度及机臂的旋转角度。2、测量员随时测量，保证基底标高和基坑线，水准仪随时控制捡底标高，不能出现超挖情况。误差控制在-50～0㎜内。3、若超挖或钎探时遇软弱下卧层、及砂层时，不得私自回填，在征求建设单位、设计单位同意后，使用C15砼换填。4、在检底过程中，若发现地基有异常情况时，应及时向监理单位、建设单位反映，及时处理。（五）安全施工措施1、开工前专门进行安全技术交底。特别注意人工与小挖机配合时人的安全，应由专人指挥协调，小挖机操作工应仔细操作，每台挖机应由两人轮换操作，时间人次不超过5小时，避免疲劳操作机械出现违章操作和错误的操作，给工人造成危险。2、土方施工机械和运输车辆在进场前进行彻底的检修和保养，确保施工期间机械的正常运转。（六）捡底完成后，通知地质勘察...
