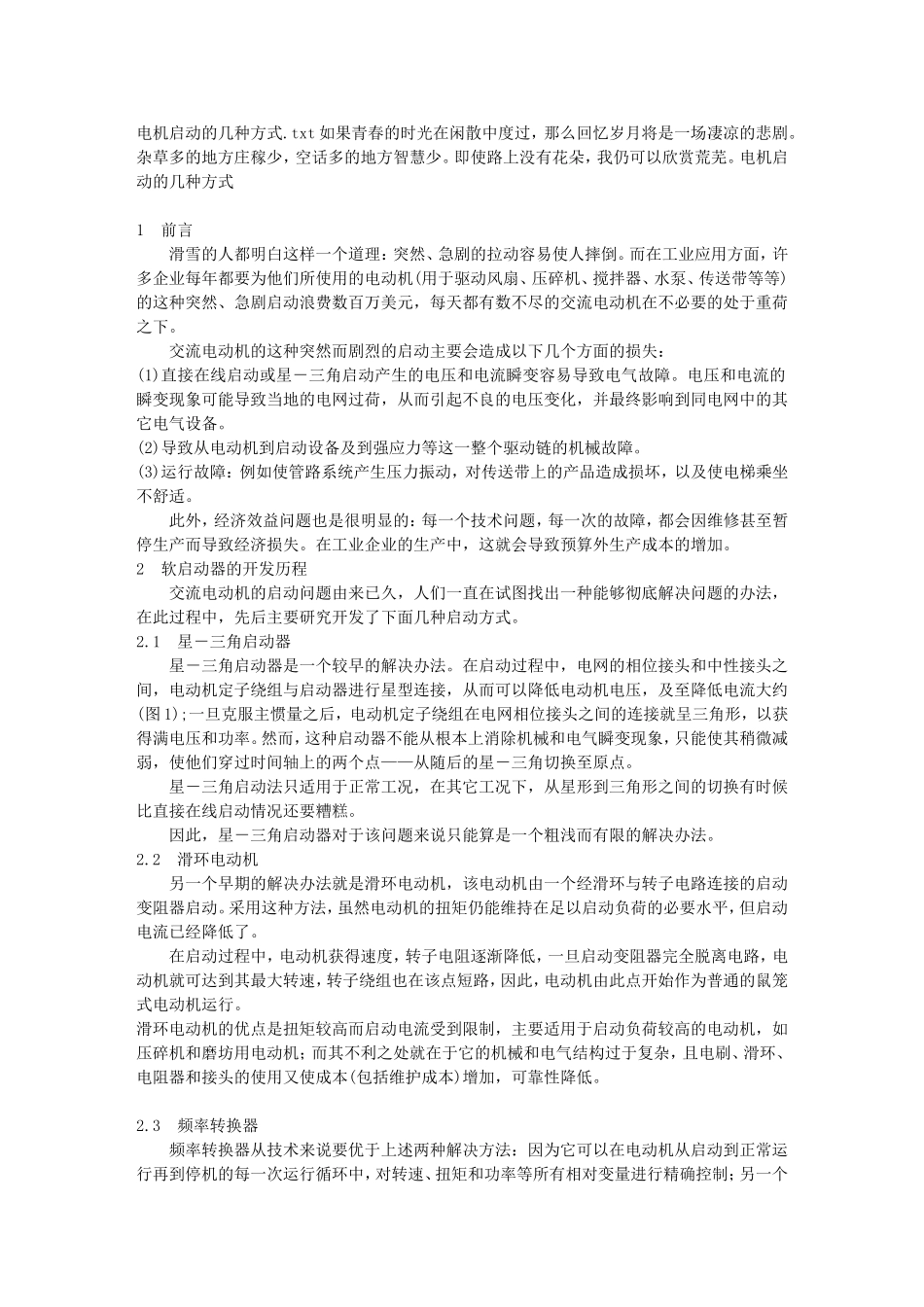

电机启动的几种方式.txt如果青春的时光在闲散中度过，那么回忆岁月将是一场凄凉的悲剧。杂草多的地方庄稼少，空话多的地方智慧少。即使路上没有花朵，我仍可以欣赏荒芜。电机启动的几种方式1前言滑雪的人都明白这样一个道理：突然、急剧的拉动容易使人摔倒。而在工业应用方面，许多企业每年都要为他们所使用的电动机(用于驱动风扇、压碎机、搅拌器、水泵、传送带等等)的这种突然、急剧启动浪费数百万美元，每天都有数不尽的交流电动机在不必要的处于重荷之下。交流电动机的这种突然而剧烈的启动主要会造成以下几个方面的损失：(1)直接在线启动或星－三角启动产生的电压和电流瞬变容易导致电气故障。电压和电流的瞬变现象可能导致当地的电网过荷，从而引起不良的电压变化，并最终影响到同电网中的其它电气设备。(2)导致从电动机到启动设备及到强应力等这一整个驱动链的机械故障。(3)运行故障：例如使管路系统产生压力振动，对传送带上的产品造成损坏，以及使电梯乘坐不舒适。此外，经济效益问题也是很明显的：每一个技术问题，每一次的故障，都会因维修甚至暂停生产而导致经济损失。在工业企业的生产中，这就会导致预算外生产成本的增加。2软启动器的开发历程交流电动机的启动问题由来已久，人们一直在试图找出一种能够彻底解决问题的办法，在此过程中，先后主要研究开发了下面几种启动方式。2.1星－三角启动器星－三角启动器是一个较早的解决办法。在启动过程中，电网的相位接头和中性接头之间，电动机定子绕组与启动器进行星型连接，从而可以降低电动机电压，及至降低电流大约(图1);一旦克服主惯量之后，电动机定子绕组在电网相位接头之间的连接就呈三角形，以获得满电压和功率。然而，这种启动器不能从根本上消除机械和电气瞬变现象，只能使其稍微减弱，使他们穿过时间轴上的两个点——从随后的星－三角切换至原点。星－三角启动法只适用于正常工况，在其它工况下，从星形到三角形之间的切换有时候比直接在线启动情况还要糟糕。因此，星－三角启动器对于该问题来说只能算是一个粗浅而有限的解决办法。2.2滑环电动机另一个早期的解决办法就是滑环电动机，该电动机由一个经滑环与转子电路连接的启动变阻器启动。采用这种方法，虽然电动机的扭矩仍能维持在足以启动负荷的必要水平，但启动电流已经降低了。在启动过程中，电动机获得速度，转子电阻逐渐降低，一旦启动变阻器完全脱离电路，电动机就可达到其最大转速，转子绕组也在该点短路，因此，电动机由此点开始作为普通的鼠笼式电动机运行。滑环电动机的优点是扭矩较高而启动电流受到限制，主要适用于启动负荷较高的电动机，如压碎机和磨坊用电动机；而其不利之处就在于它的机械和电气结构过于复杂，且电刷、滑环、电阻器和接头的使用又使成本(包括维护成本)增加，可靠性降低。2.3频率转换器频率转换器从技术来说要优于上述两种解决方法：因为它可以在电动机从启动到正常运行再到停机的每一次运行循环中，对转速、扭矩和功率等所有相对变量进行精确控制；另一个重要的优点就是其控制设备为静态，即没有移动部件。其可靠性因而也提高了，维护工作量很小。然而，频率转换器的缺点是前期投资成本相对过大，这一点限制了其在很多领域的应用，尤其在那些正常运行中实际上并不要求定时控制的设备中的应用。不过，随着技术的不断更新以及价格的下降，频率转换器已经赢得了很大的市场。今天，它已在实际应用中取代了滑环电动机。2.4软启动器软启动器于20世纪70年代末到80年代初投入市场，它与频率转换器相似，同样以电子和可控硅为基础。可以这样说，它填补了星－三角启动器和频率转换器在功能实用性和价格之间的鸿沟。采用软启动器，可以控制电动机的电压，使其在启动过程中逐渐地升高，很自然地限制启动电流(图1)。这就意味着电动机可以平稳地启动，机械和电应力也降至最小；该装置还有一种附带的功能，即可用来“软”停机。由于该启动器采用电子式电路，可以相对比较容易地通过安全和事故指示灯增强其基本功能，改善电动机的保护，简化故障查找，如失相、过电流和超高温保护，以及正常运行、电动机满电压和某些故障指示。象斜坡电压和初...
