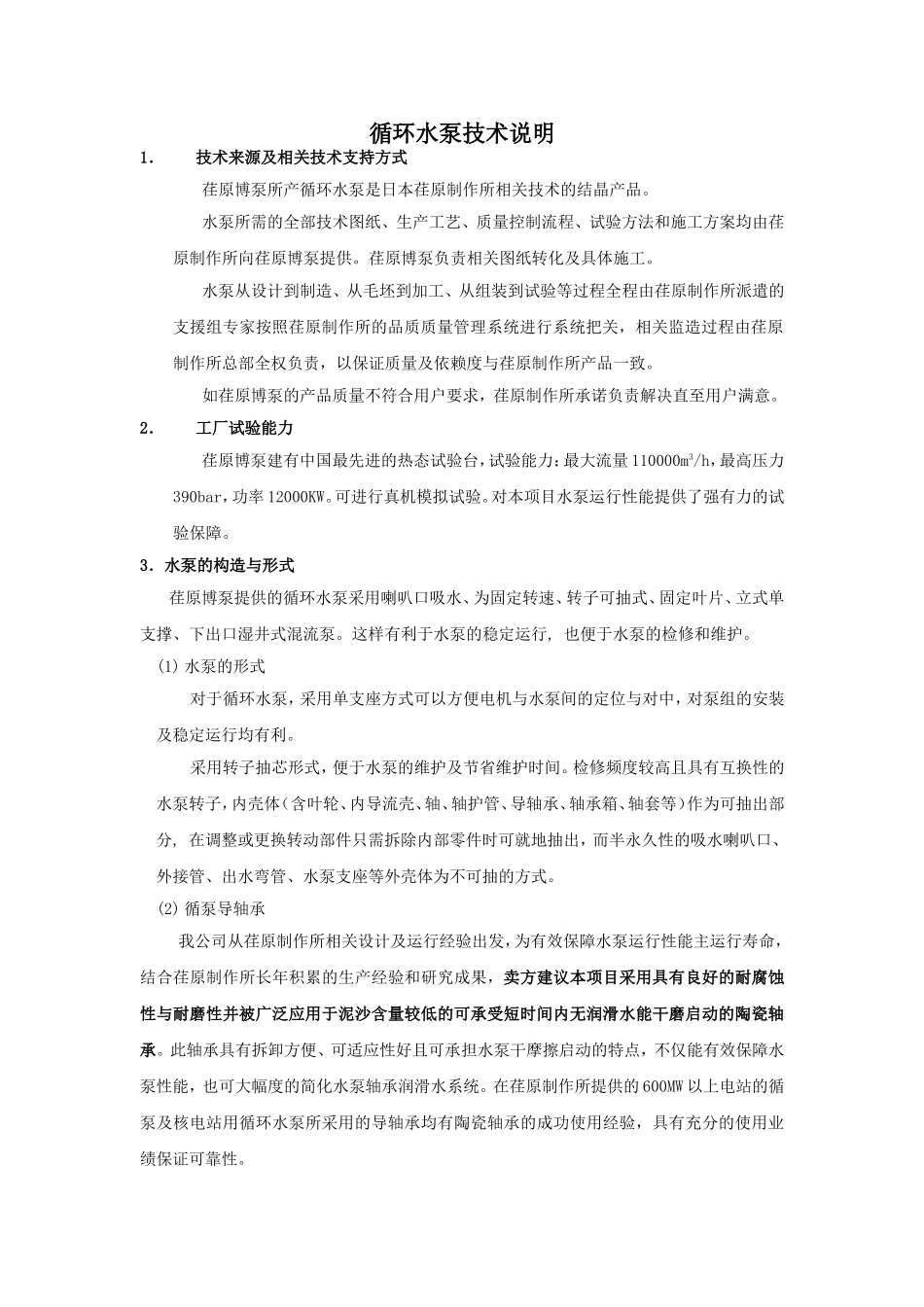

循环水泵技术说明1．技术来源及相关技术支持方式荏原博泵所产循环水泵是日本荏原制作所相关技术的结晶产品。水泵所需的全部技术图纸、生产工艺、质量控制流程、试验方法和施工方案均由荏原制作所向荏原博泵提供。荏原博泵负责相关图纸转化及具体施工。水泵从设计到制造、从毛坯到加工、从组装到试验等过程全程由荏原制作所派遣的支援组专家按照荏原制作所的品质质量管理系统进行系统把关，相关监造过程由荏原制作所总部全权负责，以保证质量及依赖度与荏原制作所产品一致。如荏原博泵的产品质量不符合用户要求，荏原制作所承诺负责解决直至用户满意。2．工厂试验能力荏原博泵建有中国最先进的热态试验台，试验能力：最大流量110000m3/h，最高压力390bar，功率12000KW。可进行真机模拟试验。对本项目水泵运行性能提供了强有力的试验保障。3．水泵的构造与形式荏原博泵提供的循环水泵采用喇叭口吸水、为固定转速、转子可抽式、固定叶片、立式单支撑、下出口湿井式混流泵。这样有利于水泵的稳定运行,也便于水泵的检修和维护。(1)水泵的形式对于循环水泵，采用单支座方式可以方便电机与水泵间的定位与对中，对泵组的安装及稳定运行均有利。采用转子抽芯形式，便于水泵的维护及节省维护时间。检修频度较高且具有互换性的水泵转子，内壳体（含叶轮、内导流壳、轴、轴护管、导轴承、轴承箱、轴套等）作为可抽出部分,在调整或更换转动部件只需拆除内部零件时可就地抽出，而半永久性的吸水喇叭口、外接管、出水弯管、水泵支座等外壳体为不可抽的方式。(2)循泵导轴承我公司从荏原制作所相关设计及运行经验出发，为有效保障水泵运行性能主运行寿命，结合荏原制作所长年积累的生产经验和研究成果，卖方建议本项目采用具有良好的耐腐蚀性与耐磨性并被广泛应用于泥沙含量较低的可承受短时间内无润滑水能干磨启动的陶瓷轴承。此轴承具有拆卸方便、可适应性好且可承担水泵干摩擦启动的特点，不仅能有效保障水泵性能，也可大幅度的简化水泵轴承润滑水系统。在荏原制作所提供的600MW以上电站的循泵及核电站用循环水泵所采用的导轴承均有陶瓷轴承的成功使用经验，具有充分的使用业绩保证可靠性。(3)水泵的轴推力按照招标书的要求与荏原制作所的长期经验，水泵的轴向推力由电机的电机推力轴承承担。一般来说，大型水泵的轴向推力（包括水泵转子的重量）由电机的推力轴承承担方式比较普遍。这样可使机组的结构紧凑，并有利于机组的检修和维护。电机在水泵厂家的供货范围之内，荏原博泵与电机供货厂家保持联系，保证项目顺利进行。(4)泵-电机之间的联轴器由于水泵的轴推力由电机承担，水泵轴和电机轴之间通过中间轴采用刚性联轴器联接。为了便于拆装并能在循环水泵运转层上可调节转动部分及叶轮边缘与叶轮室的间隙，采用可调节式（垫片式）联轴器。这样在水泵运转层上不须拆卸电机即可自由调节水泵叶轮与及叶轮室的间隙。(5)水泵轴封采用安全可靠的填料密封，此产品采用日本皮拉产品，在荏原制作所水泵产品上有着优良的运行业绩。此外，我公司提供的填料函上设有泄漏水收集装置，以保证轴封处的漏水不会喷（溅）到水泵外，使漏出的水通过轴封漏水管线排到水泵吸水池。为了在不拆卸联轴器的情况下,便于轴封的更换和调整,填料函及填料压盖采用轴向剖分式结构。4．水泵泵组的运行与启闭方式所提供的循泵机组在夏季工况（两机6泵）、冬季工况（两机4泵）的2种工况下可连续稳定运行，所选泵型的流量－扬程曲线为高速时通过夏季工况（两机6泵）点，覆盖冬季工况（两机4泵）点。所提供的循泵机组，既可以关阀启动，也可以开阀(半开)启动。此外，水泵－电机并且可以承担20%反转转速，也可以在以20%额定转速逆转的条件下启动。为便于水泵的运行管理与控制，荏原博泵推荐采用开阀启动方式为正常的启动方式。所提供的水泵-电机机组允许倒转，并且在最大倒转转速下保证机组不会损坏。5．水泵的材质及制造方法根据荏原制作所数十年来的循环水泵的设计、制造和运行维护的经验，精选了水泵的材质及制造方法。为适应本项目海水循环水泵的运转要求，考虑招标要求与条件，水泵各主要部件的材质及制造方法如下：叶轮:采用整体...
