幕墙装饰工程VIP免费

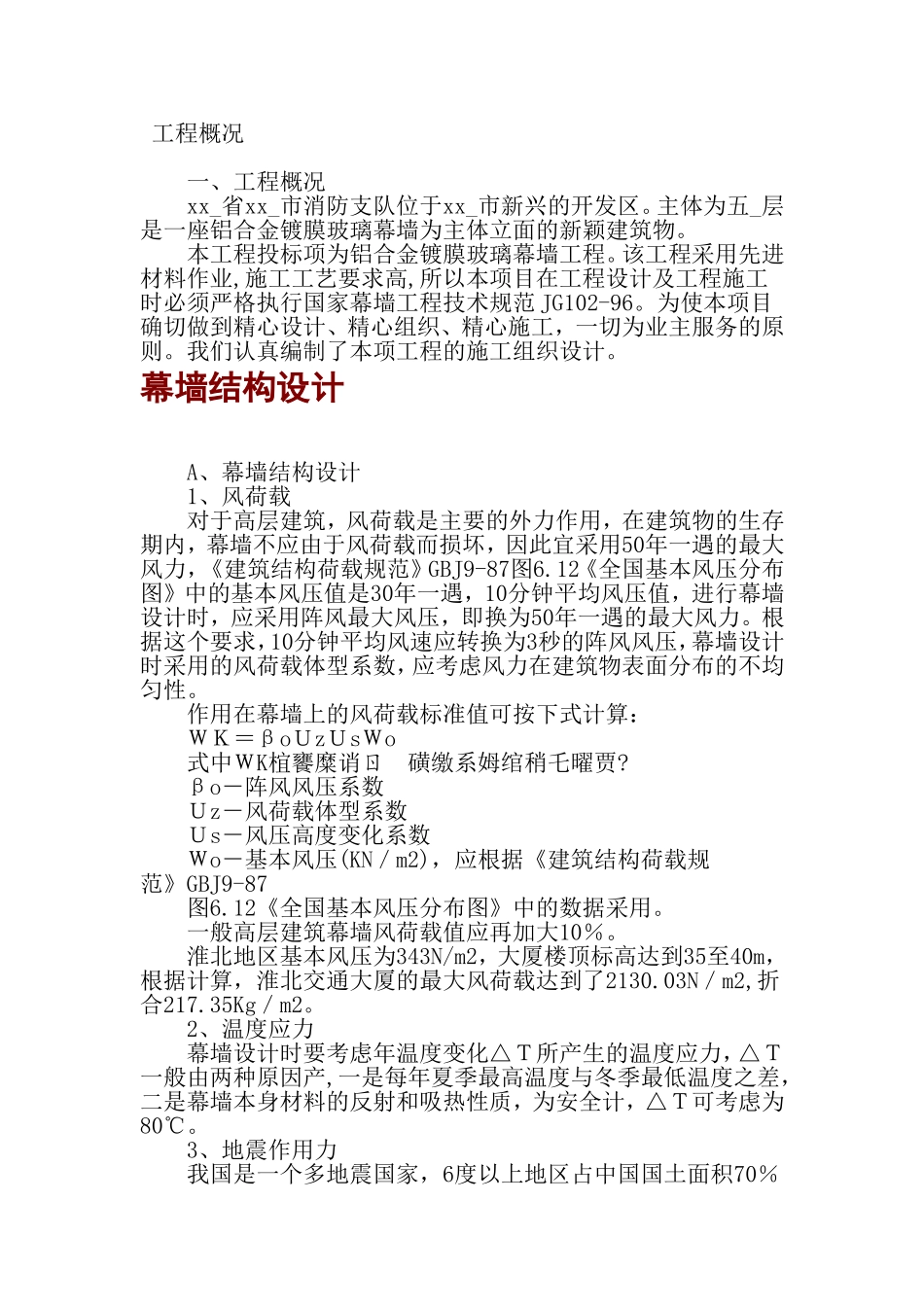

工程概况一、工程概况xx_省xx_市消防支队位于xx_市新兴的开发区。主体为五_层是一座铝合金镀膜玻璃幕墙为主体立面的新颖建筑物。本工程投标项为铝合金镀膜玻璃幕墙工程。该工程采用先进材料作业,施工工艺要求高,所以本项目在工程设计及工程施工时必须严格执行国家幕墙工程技术规范JG102-96。为使本项目确切做到精心设计、精心组织、精心施工，一切为业主服务的原则。我们认真编制了本项工程的施工组织设计。幕墙结构设计第1页共10页A、幕墙结构设计1、风荷载对于高层建筑，风荷载是主要的外力作用，在建筑物的生存期内，幕墙不应由于风荷载而损坏，因此宜采用50年一遇的最大风力，《建筑结构荷载规范》GBJ9-87图6.12《全国基本风压分布图》中的基本风压值是30年一遇，10分钟平均风压值，进行幕墙设计时，应采用阵风最大风压，即换为50年一遇的最大风力。根据这个要求，10分钟平均风速应转换为3秒的阵风风压，幕墙设计时采用的风荷载体型系数，应考虑风力在建筑物表面分布的不均匀性。作用在幕墙上的风荷载标准值可按下式计算：ＷＫ＝βoＵzＵsＷo式中ＷK椬饔糜诮ㄖ磺缴系姆绾稍乇曜贾?βo－阵风风压系数Ｕz－风荷载体型系数Ｕs－风压高度变化系数Ｗo－基本风压(KN／m2)，应根据《建筑结构荷载规范》GBJ9-87图6.12《全国基本风压分布图》中的数据采用。一般高层建筑幕墙风荷载值应再加大10％。淮北地区基本风压为343N/m2，大厦楼顶标高达到35至40m，根据计算，淮北交通大厦的最大风荷载达到了2130.03N／m2,折合217.35Kg／m2。2、温度应力幕墙设计时要考虑年温度变化△Ｔ所产生的温度应力，△Ｔ一般由两种原因产,一是每年夏季最高温度与冬季最低温度之差，二是幕墙本身材料的反射和吸热性质，为安全计，△Ｔ可考虑为80℃。3、地震作用力我国是一个多地震国家，6度以上地区占中国国土面积70％以上，绝大多数的大、中城市都考虑设防，淮北也不例外。在地震作用下，幕墙构件和连接件会受到猛烈的动力作用，其破坏很容易发生，防止震害的主要途径，我们考虑为加强构造措施，使幕墙处于弹性状态。在常遇地震作（比设防烈度低1.5度大约50年一遇），幕墙不能破坏应保持完好，在中震作用下，（相当于比设防烈度高1.5度，大约1500-2000年一遇），必须会严重破坏，玻璃破碎，但骨架不应脱落倒塌，幕墙的抗震构造措施，应保证上述设计目标的实现。根据国际上通用的抗震设计要求，我们认为：平面外地震作用可按下式计算：QE=βEamaxGA平面内的水平震作用可按下式计算：PE=βEmaxG1、玻璃目前，在玻璃幕墙中，除全玻幕外，一般均采用热反射镀膜玻璃，生产这种玻璃有多种方法，如：真空磁控阴极溅射镀膜法，热喷涂法，电浮化法，化学凝胶镀膜法等，不同的工艺生产的产品其质量是有差异的。根据我们多年从事幕墙专业的经验以及国外的许多资料，认为选用真空磁控阴极溅射镀膜玻璃和热喷镀膜玻璃比较好。国内比较好的生产厂家有阳光玻璃公司，南方玻璃公司，兴业玻璃公司，他们的玻璃质量应该是非常好的，仅是某个厂家更专长于某种颜色系列，国外玻璃厂家较好的有PittsburgPlateGlass，Inc.，（简称PPG）FordPlateGlassInc.，旭硝之公司。由于最近十年来，我国的玻璃工业发展迅猛，质量水平已达到相当高的层次，不比国外的逊色，国产玻璃已完成可以适应各种幕墙的要求，价格又比进口的要低。2、耐候胶、结构胶耐候胶、结构胶属硅酮胶类，世界上最优秀的硅酮胶集中在美国，以GE、创高DowCorning为最优。以下以GE胶作一个介绍。结构硅酮胶分为中性结构胶、酸性结构胶、中性结构胶分为单组为SCS-4000，双组分SCS-4400，主要应用于陷框和半隐框玻璃幕墙上玻璃与铝型材的粘贴，任何一个工程，均要对玻璃与结构胶做相容性试验，以确保安全，酸性结构胶为SCS-1200，主要应用于全玻璃幕墙中玻璃之间的粘结，其特点为透明色。耐候硅酮胶最常用的是SCS-2000，应用于幕墙分格胀缩缝的防水处理，其良好的耐候性、弹性完成可以保证幕墙的防水性能3、铝合金型材幕墙用铝合金型材有着极其严格的要求，其合金成份要符合建筑用铝型材国际标准的要求，合金成份代号为6063。型材表面要进行阳极氧化处理，氧化膜厚度为15...
