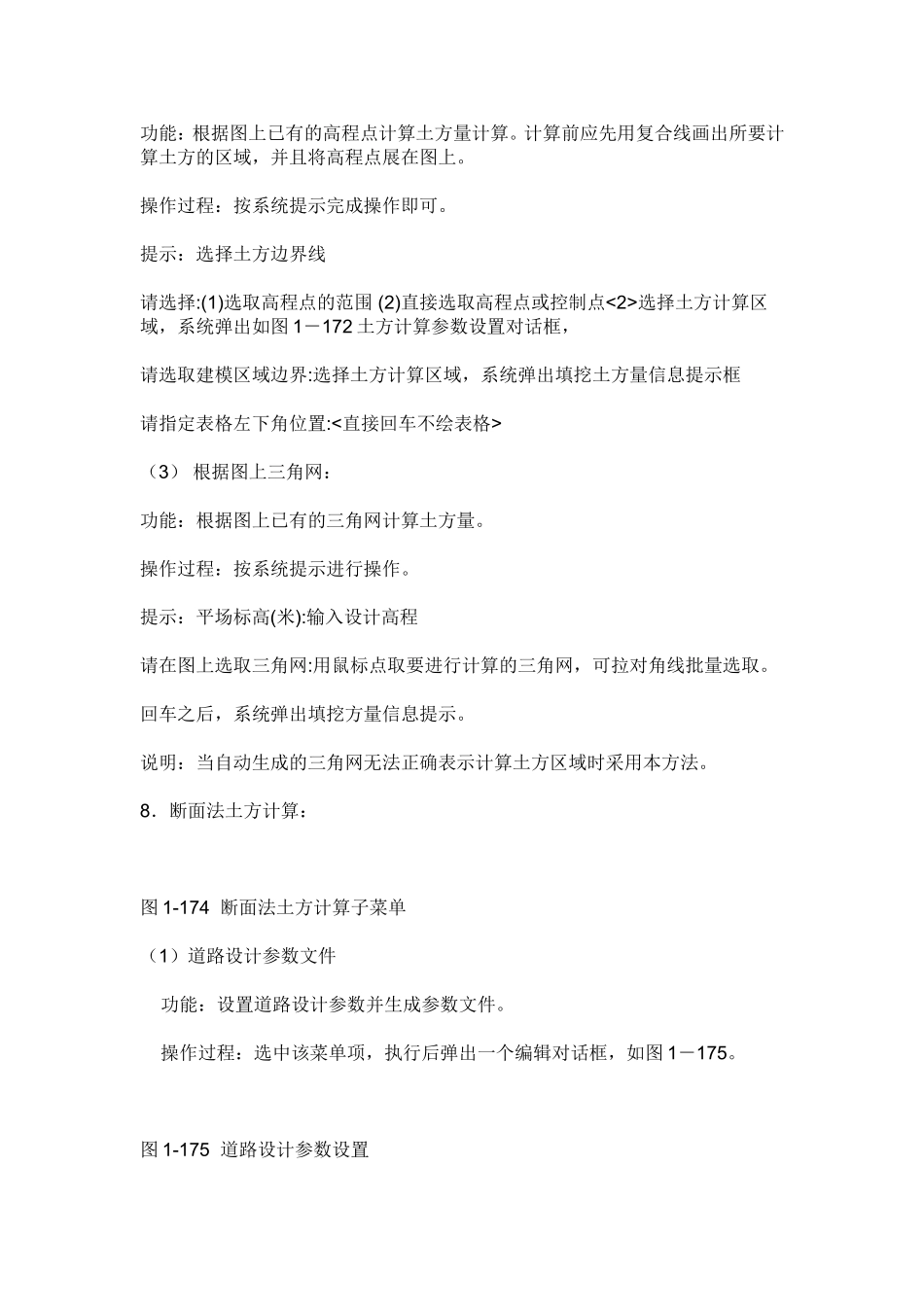

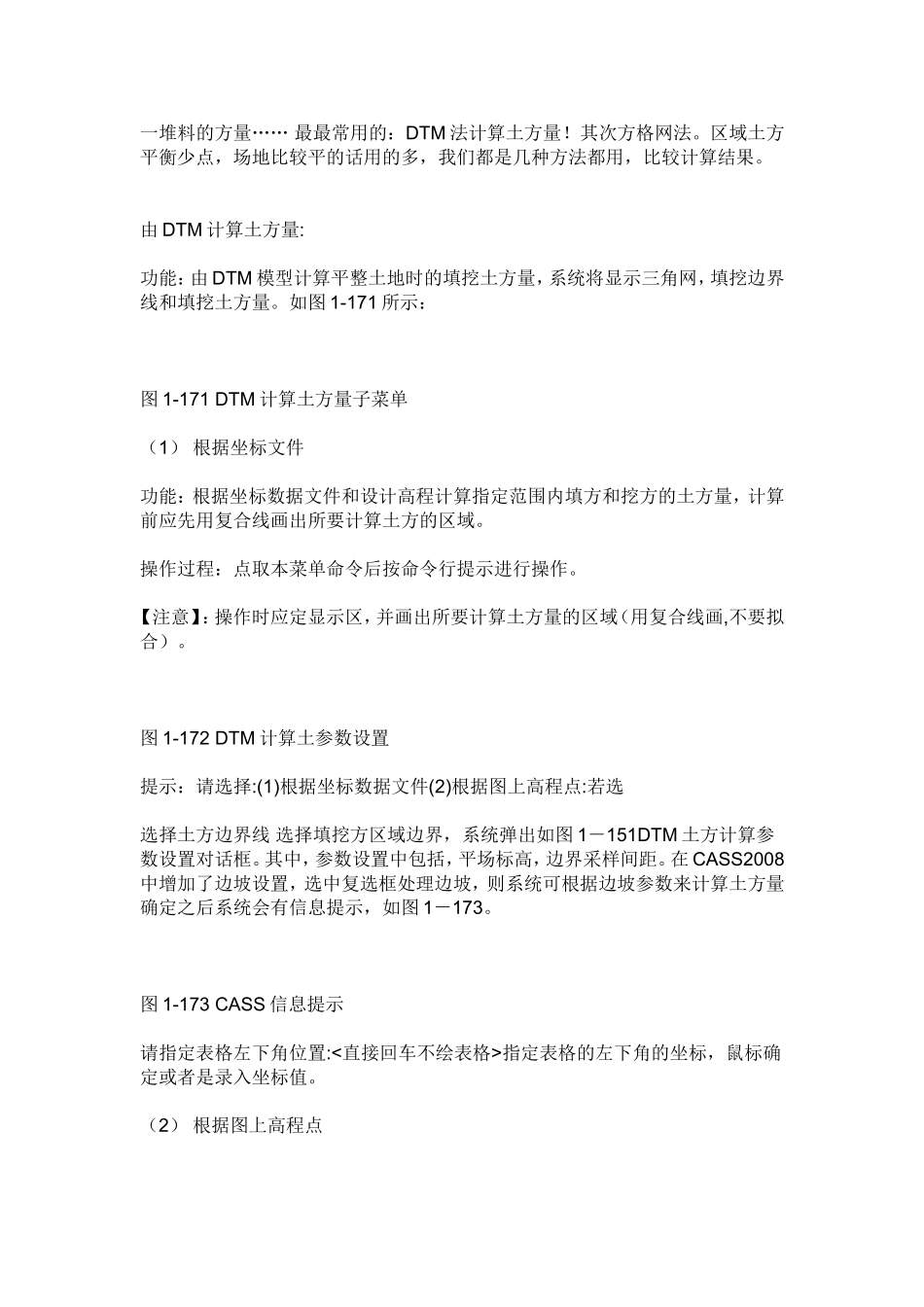

一堆料的方量……最最常用的:DTM法计算土方量!其次方格网法。区域土方平衡少点,场地比较平的话用的多,我们都是几种方法都用,比较计算结果。由DTM计算土方量:功能:由DTM模型计算平整土地时的填挖土方量,系统将显示三角网,填挖边界线和填挖土方量。如图1-171所示:图1-171DTM计算土方量子菜单(1)根据坐标文件功能:根据坐标数据文件和设计高程计算指定范围内填方和挖方的土方量,计算前应先用复合线画出所要计算土方的区域。操作过程:点取本菜单命令后按命令行提示进行操作。【注意】:操作时应定显示区,并画出所要计算土方量的区域(用复合线画,不要拟合)。图1-172DTM计算土参数设置提示:请选择:(1)根据坐标数据文件(2)根据图上高程点:若选选择土方边界线选择填挖方区域边界,系统弹出如图1-151DTM土方计算参数设置对话框。其中,参数设置中包括,平场标高,边界采样间距。在CASS2008中增加了边坡设置,选中复选框处理边坡,则系统可根据边坡参数来计算土方量确定之后系统会有信息提示,如图1-173。图1-173CASS信息提示请指定表格左下角位置:<直接回车不绘表格>指定表格的左下角的坐标,鼠标确定或者是录入坐标值。(2)根据图上高程点功能:根据图上已有的高程点计算土方量计算。计算前应先用复合线画出所要计算土方的区域,并且将高程点展在图上。操作过程:按系统提示完成操作即可。提示:选择土方边界线请选择:(1)选取高程点的范围(2)直接选取高程点或控制点<2>选择土方计算区域,系统弹出如图1-172土方计算参数设置对话框,请选取建模区域边界:选择土方计算区域,系统弹出填挖土方量信息提示框请指定表格左下角位置:<直接回车不绘表格>(3)根据图上三角网:功能:根据图上已有的三角网计算土方量。操作过程:按系统提示进行操作。提示:平场标高(米):输入设计高程请在图上选取三角网:用鼠标点取要进行计算的三角网,可拉对角线批量选取。回车之后,系统弹出填挖方量信息提示。说明:当自动生成的三角网无法正确表示计算土方区域时采用本方法。8.断面法土方计算:图1-174断面法土方计算子菜单(1)道路设计参数文件功能:设置道路设计参数并生成参数文件。操作过程:选中该菜单项,执行后弹出一个编辑对话框,如图1-175。图1-175道路设计参数设置若道路参数文件已经存在,在这里同样也可以打开文件进行编辑修改。若不存在那就要按照系统的格式输入道路的相关参数。其中,增加和删除用于新建或删除道路横断面;保存可将编辑的结果保存到文件中。(2)道路断面功能:利用道路断面里程文件绘出道路的纵横断面图并计算填挖土方量。操作过程:选取本菜单命令后弹出一如图1-176所示对话框图1-176输入断面设计参数对话框首先在“选择里程文件”栏中给出已存在的里程文件的路径,再根据界面上的提示输入各参数。如果使用已经设计好的道路参数则在横断面设置文件中选择路径打开文件即可。否则要对下面的参数做相应的设置。输入道路参数设计值数据时应注意以下几点:l该设计参数对所有断面有效,即输入一次断面设计参数,则所有断面都照该参数来批量生成相同设计参数的断面图,然后可根据实际的情况在已生成的断面图上修改其设计参数或实际地面线,修改后该断面自动进行重算,最后使用“图面土方计算”功能在图上拉框选取要进行土法计算的面来计算土方量。l坡度:如果道路两边坡度相等,在坡度栏内输入坡度值,左坡度和右坡度栏内输入0;如果道路两边坡度不相等,分别输入左坡度和右坡度,坡度栏内输入0。l路宽:如果道路左宽和右宽相等,在路宽栏内输入路宽值(左宽和右宽之和),左宽和右宽栏内输入0;如果道路左宽和右宽不相等,分别输入左宽和右宽,路宽栏内输入0。l横坡率:如果道路两边设计高程相等,在横坡率栏内输入路边相对于路中的横坡率,左超高和右超高栏内输入0;如果道路两边设计高程不相等,分别输入左超高(路左高程-中桩高程)和右超高(路右高程-中桩高程),横坡率栏内输入0。(3)场地断面功能:利用场地的断面里程文件绘出场地的横断面图并计算填挖土方量。里程文件格式参见本书第五章(其中NEXT后数据为距中桩距离和设计高程)。操作过程:选取...
