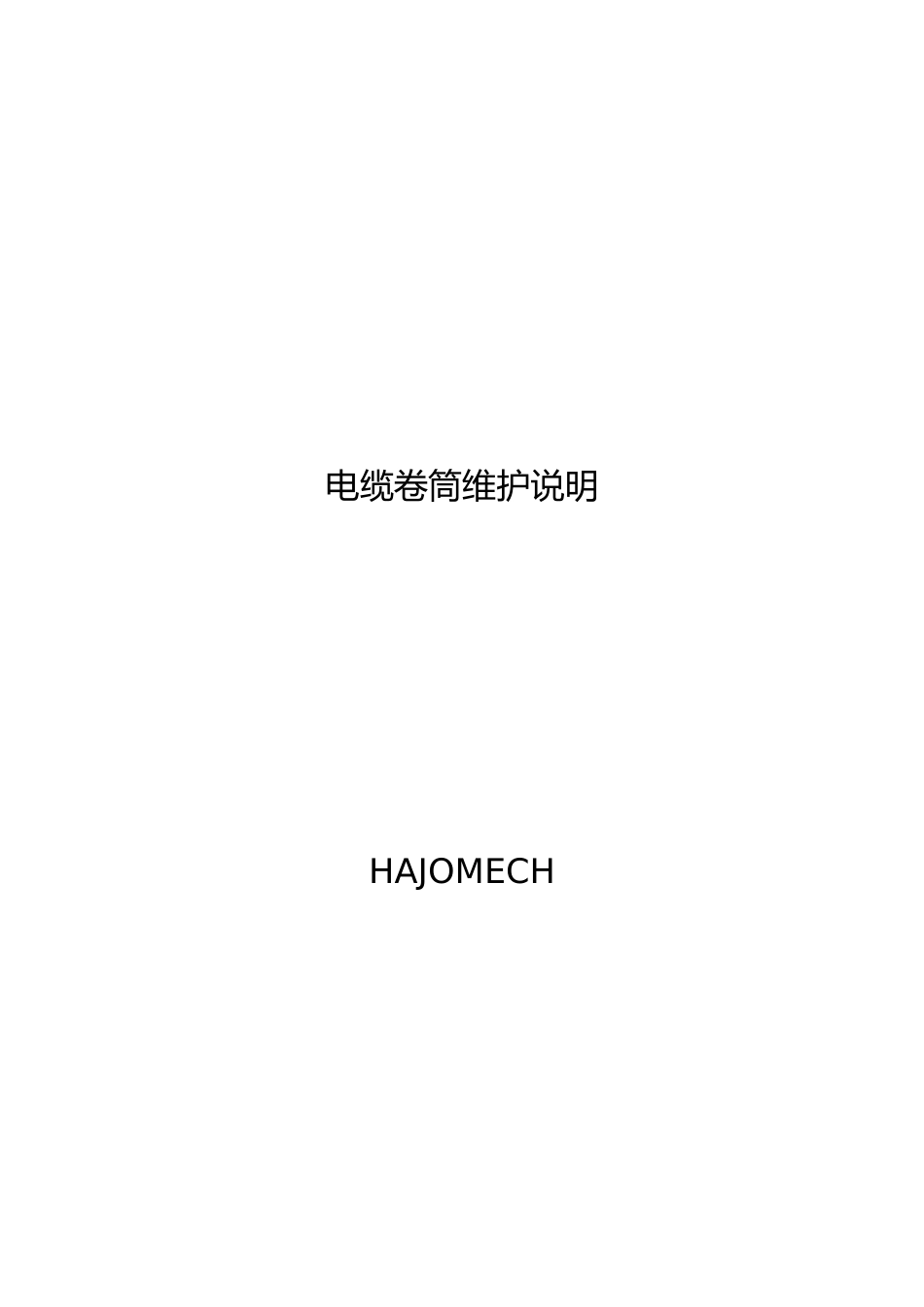

电缆卷筒维护说明VIP免费

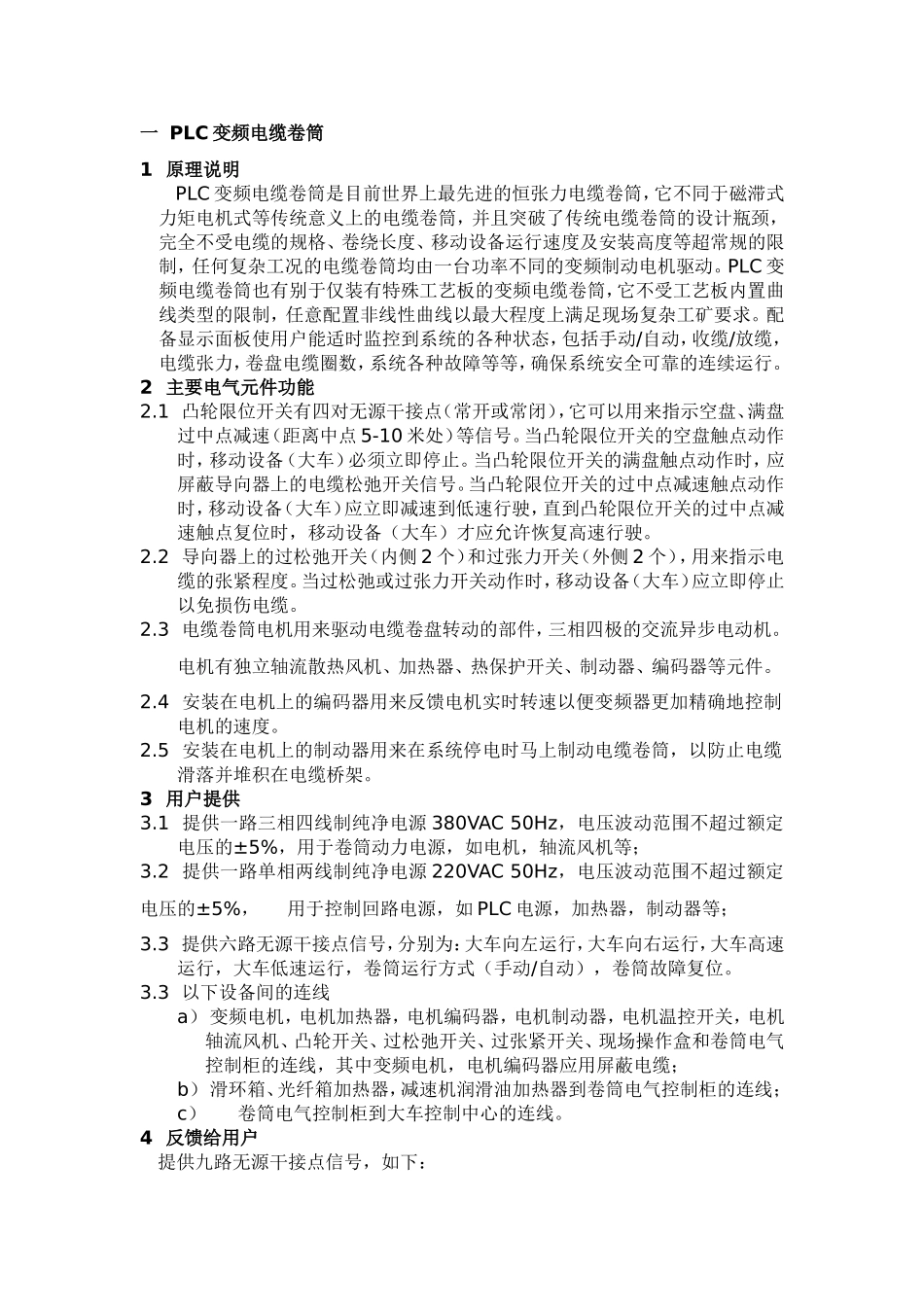

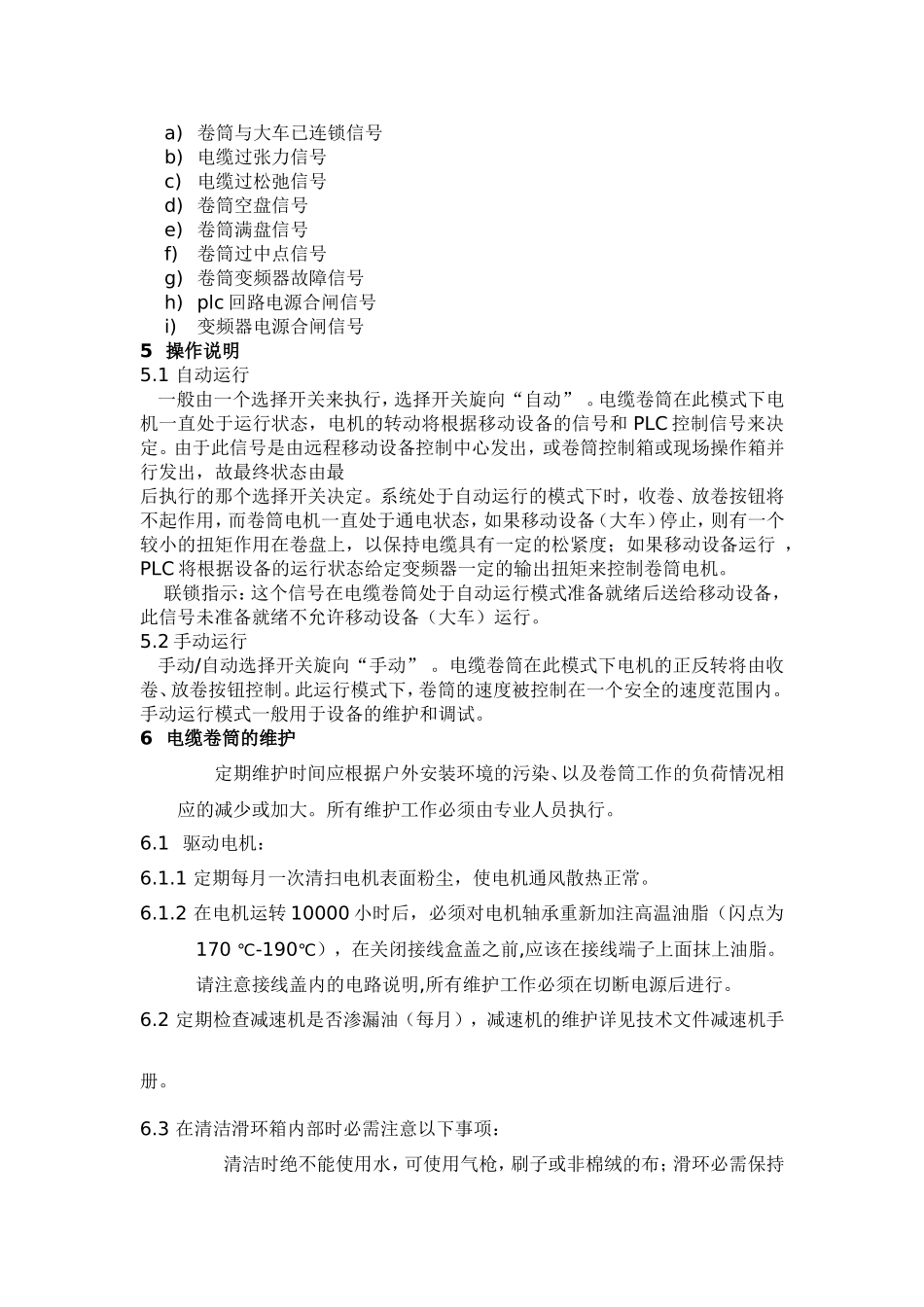

电缆卷筒维护说明HAJOMECH一PLC变频电缆卷筒1原理说明PLC变频电缆卷筒是目前世界上最先进的恒张力电缆卷筒，它不同于磁滞式力矩电机式等传统意义上的电缆卷筒，并且突破了传统电缆卷筒的设计瓶颈，完全不受电缆的规格、卷绕长度、移动设备运行速度及安装高度等超常规的限制，任何复杂工况的电缆卷筒均由一台功率不同的变频制动电机驱动。PLC变频电缆卷筒也有别于仅装有特殊工艺板的变频电缆卷筒，它不受工艺板内置曲线类型的限制，任意配置非线性曲线以最大程度上满足现场复杂工矿要求。配备显示面板使用户能适时监控到系统的各种状态，包括手动/自动，收缆/放缆，电缆张力，卷盘电缆圈数，系统各种故障等等，确保系统安全可靠的连续运行。2主要电气元件功能2.1凸轮限位开关有四对无源干接点（常开或常闭），它可以用来指示空盘、满盘过中点减速（距离中点5-10米处）等信号。当凸轮限位开关的空盘触点动作时，移动设备（大车）必须立即停止。当凸轮限位开关的满盘触点动作时，应屏蔽导向器上的电缆松弛开关信号。当凸轮限位开关的过中点减速触点动作时，移动设备（大车）应立即减速到低速行驶，直到凸轮限位开关的过中点减速触点复位时，移动设备（大车）才应允许恢复高速行驶。2.2导向器上的过松弛开关（内侧2个）和过张力开关（外侧2个），用来指示电缆的张紧程度。当过松弛或过张力开关动作时，移动设备（大车）应立即停止以免损伤电缆。2.3电缆卷筒电机用来驱动电缆卷盘转动的部件，三相四极的交流异步电动机。电机有独立轴流散热风机、加热器、热保护开关、制动器、编码器等元件。2.4安装在电机上的编码器用来反馈电机实时转速以便变频器更加精确地控制电机的速度。2.5安装在电机上的制动器用来在系统停电时马上制动电缆卷筒，以防止电缆滑落并堆积在电缆桥架。3用户提供3.1提供一路三相四线制纯净电源380VAC50Hz，电压波动范围不超过额定电压的±5%，用于卷筒动力电源，如电机，轴流风机等；3.2提供一路单相两线制纯净电源220VAC50Hz，电压波动范围不超过额定电压的±5%，用于控制回路电源，如PLC电源，加热器，制动器等；3.3提供六路无源干接点信号，分别为：大车向左运行，大车向右运行，大车高速运行，大车低速运行，卷筒运行方式（手动/自动），卷筒故障复位。3.3以下设备间的连线a）变频电机，电机加热器，电机编码器，电机制动器，电机温控开关，电机轴流风机、凸轮开关、过松弛开关、过张紧开关、现场操作盒和卷筒电气控制柜的连线，其中变频电机，电机编码器应用屏蔽电缆；b）滑环箱、光纤箱加热器，减速机润滑油加热器到卷筒电气控制柜的连线；c）卷筒电气控制柜到大车控制中心的连线。4反馈给用户提供九路无源干接点信号，如下：a)卷筒与大车已连锁信号b)电缆过张力信号c)电缆过松弛信号d)卷筒空盘信号e)卷筒满盘信号f)卷筒过中点信号g)卷筒变频器故障信号h)plc回路电源合闸信号i)变频器电源合闸信号5操作说明5.1自动运行一般由一个选择开关来执行，选择开关旋向“自动”。电缆卷筒在此模式下电机一直处于运行状态，电机的转动将根据移动设备的信号和PLC控制信号来决定。由于此信号是由远程移动设备控制中心发出，或卷筒控制箱或现场操作箱并行发出，故最终状态由最后执行的那个选择开关决定。系统处于自动运行的模式下时，收卷、放卷按钮将不起作用，而卷筒电机一直处于通电状态，如果移动设备（大车）停止，则有一个较小的扭矩作用在卷盘上，以保持电缆具有一定的松紧度；如果移动设备运行，PLC将根据设备的运行状态给定变频器一定的输出扭矩来控制卷筒电机。联锁指示：这个信号在电缆卷筒处于自动运行模式准备就绪后送给移动设备，此信号未准备就绪不允许移动设备（大车）运行。5.2手动运行手动/自动选择开关旋向“手动”。电缆卷筒在此模式下电机的正反转将由收卷、放卷按钮控制。此运行模式下，卷筒的速度被控制在一个安全的速度范围内。手动运行模式一般用于设备的维护和调试。6电缆卷筒的维护定期维护时间应根据户外安装环境的污染、以及卷筒工作的负荷情况相应的减少或加大。所有维护工作必须由专业人员执行。6.1驱动电机：6.1.1定期每月一次清扫电机表面...
