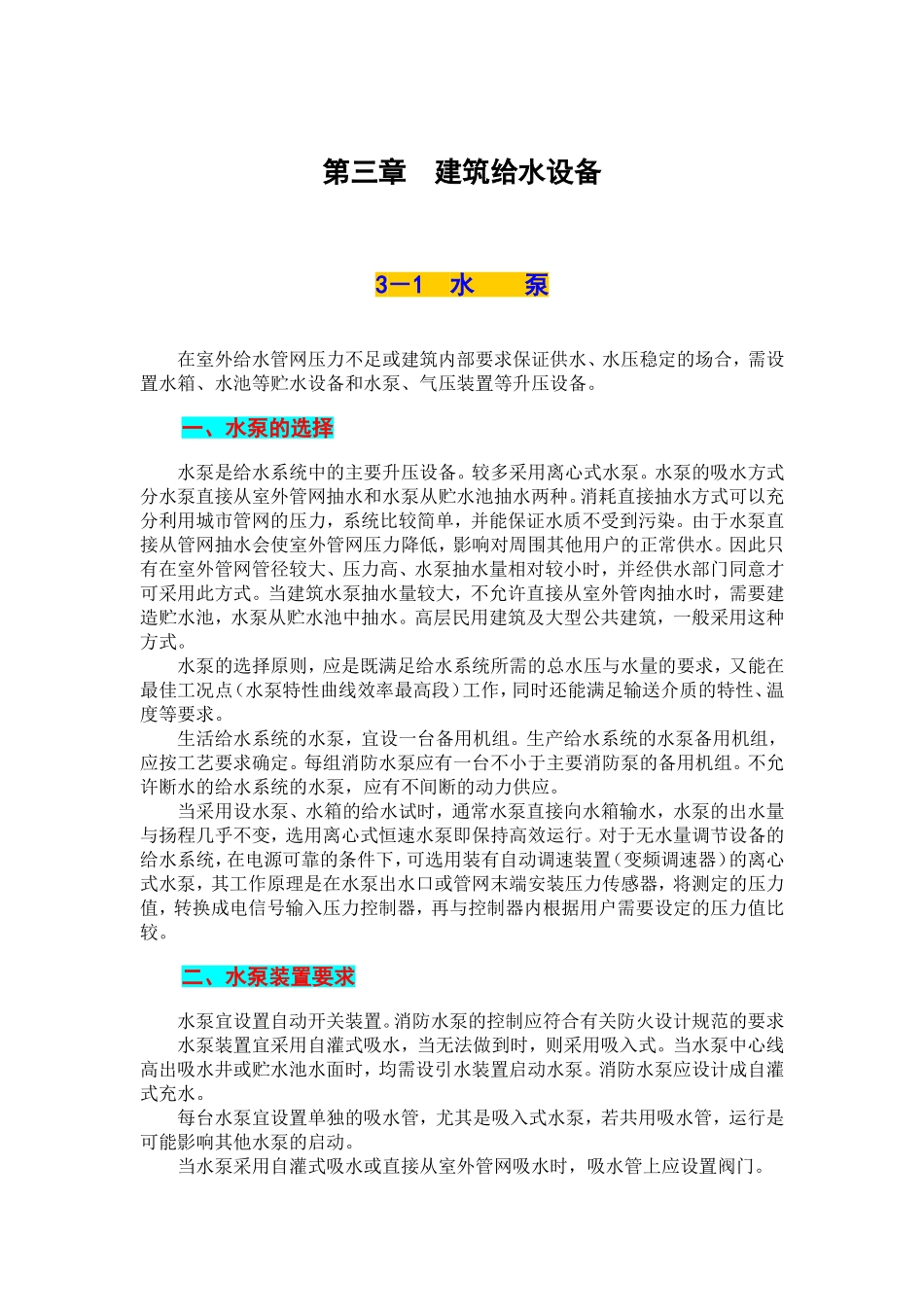

第三章建筑给水设备3－1水泵在室外给水管网压力不足或建筑内部要求保证供水、水压稳定的场合，需设置水箱、水池等贮水设备和水泵、气压装置等升压设备。一、水泵的选择水泵是给水系统中的主要升压设备。较多采用离心式水泵。水泵的吸水方式分水泵直接从室外管网抽水和水泵从贮水池抽水两种。消耗直接抽水方式可以充分利用城市管网的压力，系统比较简单，并能保证水质不受到污染。由于水泵直接从管网抽水会使室外管网压力降低，影响对周围其他用户的正常供水。因此只有在室外管网管径较大、压力高、水泵抽水量相对较小时，并经供水部门同意才可采用此方式。当建筑水泵抽水量较大，不允许直接从室外管肉抽水时，需要建造贮水池，水泵从贮水池中抽水。高层民用建筑及大型公共建筑，一般采用这种方式。水泵的选择原则，应是既满足给水系统所需的总水压与水量的要求，又能在最佳工况点（水泵特性曲线效率最高段）工作，同时还能满足输送介质的特性、温度等要求。生活给水系统的水泵，宜设一台备用机组。生产给水系统的水泵备用机组，应按工艺要求确定。每组消防水泵应有一台不小于主要消防泵的备用机组。不允许断水的给水系统的水泵，应有不间断的动力供应。当采用设水泵、水箱的给水试时，通常水泵直接向水箱输水，水泵的出水量与扬程几乎不变，选用离心式恒速水泵即保持高效运行。对于无水量调节设备的给水系统，在电源可靠的条件下，可选用装有自动调速装置（变频调速器）的离心式水泵，其工作原理是在水泵出水口或管网末端安装压力传感器，将测定的压力值，转换成电信号输入压力控制器，再与控制器内根据用户需要设定的压力值比较。二、水泵装置要求水泵宜设置自动开关装置。消防水泵的控制应符合有关防火设计规范的要求水泵装置宜采用自灌式吸水，当无法做到时，则采用吸入式。当水泵中心线高出吸水井或贮水池水面时，均需设引水装置启动水泵。消防水泵应设计成自灌式充水。每台水泵宜设置单独的吸水管，尤其是吸入式水泵，若共用吸水管，运行是可能影响其他水泵的启动。当水泵采用自灌式吸水或直接从室外管网吸水时，吸水管上应设置阀门。每台水泵的出水管上应设阀门、止回阀和压力表，并应采取防水锤措施。每组消防水泵的出水管应不少于两条与环状网连接，并应装设试验和检查用的放水阀门（一般为DN65）。室外给水管网允许直接吸水时，水泵宜直接从室外给水管网吸水。但室外给水管网的压力，不得低于100kPa（从地面算起）。水泵直接从室外给水管网吸水时，应在吸水管上装设阀门和压力表，并应绕水泵设旁通管，旁通管上应装设阀门和止回阀。吸入式水泵的吸水管应有向水泵方向上升且大于0.005的坡度；如吸水管水平管段变径时，偏心异径管的安装要求管顶平；多台水泵共用吸水管时，吸水管连接应采用管顶平接，以免存气。出水管可滞留空气的管段上方应设排气阀。三、水泵机组基础水泵机组基础应牢固地浇注在坚实的地基上。地脚螺栓长度一般可按螺栓直径的20~30倍取用。基础周围应有宽度不小于0.7m的通道，基础高度不得小于0.5m；基础高出地板面不得少于0.1m，埋深不得小于邻近地沟的深度。四、水泵机组的布置泵房机组布置型式：1、各机组轴线平行的单排并列布置——适于单吸悬臂式离心泵布置（IS型水泵）即水仅流过叶轮一次即仅受一次增压。2、各机组轴线呈一直线单行顺列布置——适于双吸式水泵布置（SH型水泵）水泵机组的基础端边之间和至墙面的距离不小于1.0m，电机端边至墙的距离还应保证抽出电机转子。五、水泵管路布置1、每台水泵宜设置独立的吸水管，直接从吸水池吸水。几台水泵合用吸水管时，吸水管数目不得少于两条，并应装设必要的阀门，当一条吸水管检修时，另一条吸水管能满足泵房设计流量的要求。吸水管长度应尽可能短、管件要少、压力损失要小。吸水管一般采用钢管，其水平段应有沿水流方向向上升的坡度（I≥0.005），以防止管内空气聚集而形成气囊。2、压水管上应设阀门，当管径≥DN300时，宜采用电动或液动阀门。压水管上可不设止回阀，但在下列情况必须设止回阀。但在下列情况必须设止回阀：水泵并联工作的泵房；真空引水的泵房，管道内的水放空后再抽真空困难；停...
