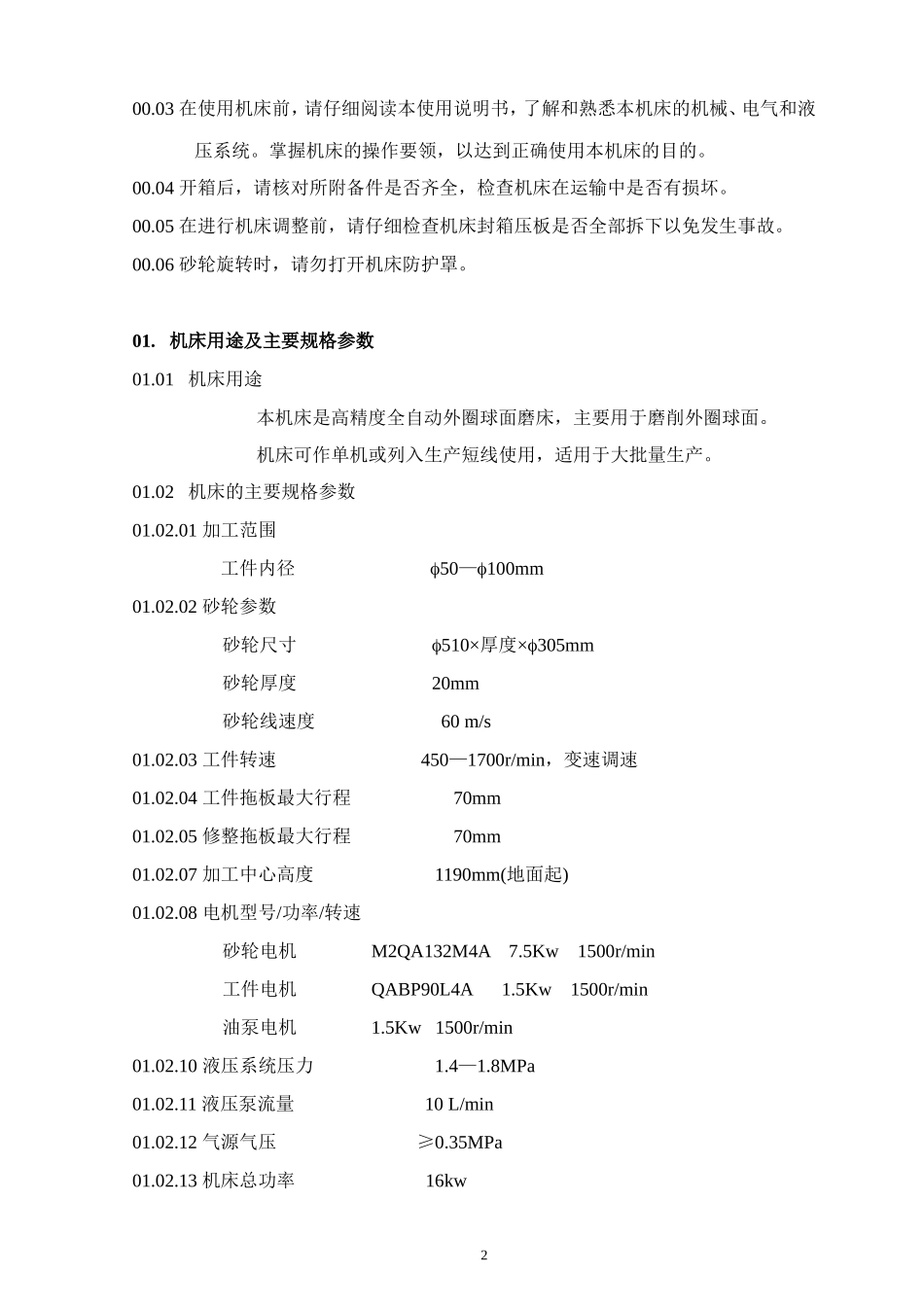

RABBIT®3MZ1310D全自动外圈外球面磨床使用说明书加工范围：外径50—100mm上海莱必泰数控机床股份有限公司目录序号内容00.注意事项01.机床用途及主要规格参数02.机床的主要特点03.传动系统和自动工作循环04.机床主要部件和结构05.机床的液压和气动系统06.机床的吊运与安装07.机床的操作和调整08.机床的保养维护09.技术安全须知10.机床开动须知11.砂轮的维护及平衡12.易损件工装明细表13.装箱单14.附图00.注意事项：00.01机床使用电源为三相60HZ，200V，请核对电源，不可接错。00.02机床在吊运安装时，应按本说明书中“机床的吊运和安装”的要求，认真做到。100.03在使用机床前，请仔细阅读本使用说明书，了解和熟悉本机床的机械、电气和液压系统。掌握机床的操作要领，以达到正确使用本机床的目的。00.04开箱后，请核对所附备件是否齐全，检查机床在运输中是否有损坏。00.05在进行机床调整前，请仔细检查机床封箱压板是否全部拆下以免发生事故。00.06砂轮旋转时，请勿打开机床防护罩。01.机床用途及主要规格参数01.01机床用途本机床是高精度全自动外圈球面磨床，主要用于磨削外圈球面。机床可作单机或列入生产短线使用，适用于大批量生产。01.02机床的主要规格参数01.02.01加工范围工件内径50—100mm01.02.02砂轮参数砂轮尺寸510×厚度×305mm砂轮厚度20mm砂轮线速度60m/s01.02.03工件转速450—1700r/min，变速调速01.02.04工件拖板最大行程70mm01.02.05修整拖板最大行程70mm01.02.07加工中心高度1190mm(地面起)01.02.08电机型号/功率/转速砂轮电机M2QA132M4A7.5Kw1500r/min工件电机QABP90L4A1.5Kw1500r/min油泵电机1.5Kw1500r/min01.02.10液压系统压力1.4—1.8MPa01.02.11液压泵流量10L/min01.02.12气源气压≥0.35MPa01.02.13机床总功率16kw201.02.14机床电源200V01.02.15机床净重3000kg01.02.16外形尺寸（长×宽×高）2475×2040×2260mm02.机床的主要特点02.01本机床系全自动磨削，有完善的电气、液压、气动控制系统和连锁保护装置。有手动、半自动和全自动三种工作方式。在手动位置时，机床各部件都可以在机床电气操作面板上单独进行操作，操作简单、方便。02.02采用无心磨床布局，砂轮架固定、工件拖板进给的方式，刚性好，观察清晰、操作安全。02.03工件主轴由交流电机驱动，在转速范围内可作无级调速，调速方便。02.04采用砂轮最大线速度为60m/s的高速磨削，高压大流量冷却系统可获得很高的生产效率。02.05采用双伺服电机驱动滚珠丝杠，由丝杠副分别带动工件拖板和修整拖板。拖板导轨采用“X”型交叉滚柱导轨，磨擦力小，承载能力强，刚性好，灵敏度高，从而保证有较高的磨削精度。02.06采用电磁无心夹具，支外径磨外径工艺，可获得很高的加工精度。02.07采用回转盘与双臂机械手上下料机构，工作稳定可靠、效率高。02.08砂轮修整器采用单点圆弧修整器。02.09机床可配置动平衡装置。02.10机床装有主动测量装置，可严格地控制工件磨削外径尺寸。02.11机床采用整机全封闭罩壳，外形美观，操作安全。03.机床的工作循环方式机床的工作循环方式有自适应磨削工作循环、定程磨削工作循环及新砂轮自动修整循环。轴承配件明细见表3-1：序号轴承名称规格型号数量使用位置31轴承7010CDT/P42工件轴2轴承7008CDT/P42工件轴3轴承BST25×62IBDP44进给4轴承7207AC/P44圆弧修整器5轴承61916/2RS2上下料6轴承6008/2RS6上下料7轴承6202-ZZ2上下料8直线运动球轴承20×32×426机械手9直线运动球轴承12×22×322机械手10深沟球轴承6001-2RS2链回转表3-1轴承配件明细表04.机床的主要部件和结构04.01砂轮架砂轮架位于床身中部，砂轮架体直接固定在床身上。砂轮架部上中间孔内装有砂轮主轴总成。（见图“砂轮主轴总成”）砂轮电机经皮带轮、多楔带驱动砂轮主轴转动，使砂轮运转。主轴为动静压轴，由专门的动静压油箱用于主轴的浮起。砂轮主轴与砂轮夹盘以1：5锥体相结合，用螺母并紧，根据用户的定货情况可在夹盘前装动平衡头。在砂轮夹盘外端面楔形槽中装有平衡块，以此来作砂轮静平衡。砂轮主轴系统为单独部件，如需要能方便地调换整套系统。04.02工件架及无心夹具工件架部分安装在机床...
