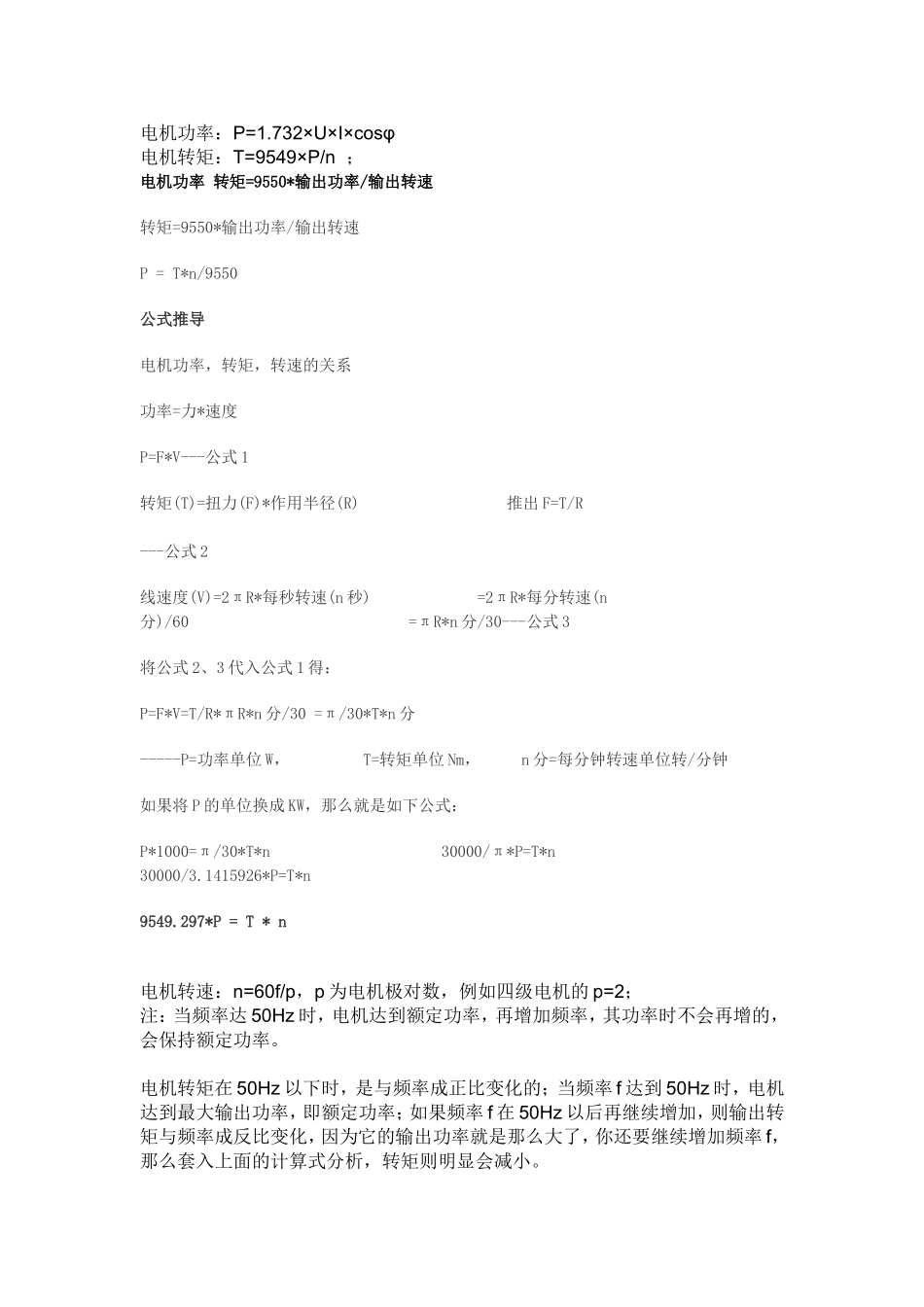

电机功率：P=1.732×U×I×cosφ电机转矩：T=9549×P/n；电机功率转矩=9550*输出功率/输出转速转矩=9550*输出功率/输出转速P=T*n/9550公式推导电机功率，转矩，转速的关系功率=力*速度P=F*V---公式1转矩(T)=扭力(F)*作用半径(R)推出F=T/R---公式2线速度(V)=2πR*每秒转速(n秒)=2πR*每分转速(n分)/60=πR*n分/30---公式3将公式2、3代入公式1得：P=F*V=T/R*πR*n分/30=π/30*T*n分-----P=功率单位W，T=转矩单位Nm，n分=每分钟转速单位转/分钟如果将P的单位换成KW，那么就是如下公式：P*1000=π/30*T*n30000/π*P=T*n30000/3.1415926*P=T*n9549.297*P=T*n电机转速：n=60f/p，p为电机极对数，例如四级电机的p=2；注：当频率达50Hz时，电机达到额定功率，再增加频率，其功率时不会再增的，会保持额定功率。电机转矩在50Hz以下时，是与频率成正比变化的；当频率f达到50Hz时，电机达到最大输出功率，即额定功率；如果频率f在50Hz以后再继续增加，则输出转矩与频率成反比变化，因为它的输出功率就是那么大了，你还要继续增加频率f，那么套入上面的计算式分析，转矩则明显会减小。转速的情况和频率是一样的，因为电源电压不变，其频率的变化直接反应的结果就是转速的同比变化，频率增，转速也增，它减另一个也减。关于电压分析起来有点麻烦，你先看这几个公式。电机的定子电压：U=E+I×R(I为电流,R为电子电阻,E为感应电势)；而：E=k×f×X(k:常数,f:频率,X:磁通)；对异步电机来说：T=K×I×X(K:常数,I:电流,X:磁通)；则很容易看出频率f的变化，也伴随着E的变化，则定子的电压也应该是变化的，事实上常用的变频器调速方法也就是这样的，频率变化时，变频器输出电压，也就是加在定子两端的电压也是随之变化的，是成正比的，这就是恒V/f比变频方式。这三个式子也可用于前面的分析，可得出相同结果。当然，如果电源频率不变，电机转矩肯定是正比于电压的，但是一定是在电机达到额定输出转矩前。电机的“扭矩”，单位是N•m（牛米）计算公式是T=9549*P/n。P是电机的额定（输出）功率单位是千瓦（KW）分母是额定转速n单位是转每分(r/min)P和n可从电机铭牌中直接查到。电机转速和扭矩（转矩）公式含义：1kg=9.8N1千克的物体受到地球的吸引力是9.8牛顿。含义：9.8N·m推力点垂直作用在离磨盘中心1米的位置上的力为9.8N。转速公式：n＝60f/P(n＝转速，f＝电源频率，P＝磁极对数)扭矩公式：T=9550P/nT是扭矩，单位N·mP是输出功率，单位KWn是电机转速，单位r/min如何通过电机功率和转矩计算公式来合理选择电动机如何通过电机功率和转矩计算公式来合理选择电动机电动机的功率，应根据生产机械所需要的功率来选择，尽量使电动机在额定负载下运行。选择时应注意以下两点：①如果电动机功率选得过小．就会出现“小马拉大车”现象，造成电动机长期过载．使其绝缘因发热而损坏．甚至电动机被烧毁。②如果电动机功率选得过大．就会出现“大马拉小车”现象．其输出机械功率不能得到充分利用，功率因数和效率都不高，不但对用户和电网不利。而且还会造成电能浪费。要正确选择电动机的功率，必须经过以下计算或比较：P=F*V/1000(P=计算功率KW，F=所需拉力N，工作机线速度M/S)对于恒定负载连续工作方式，可按下式计算所需电动机的功率：P1(kw)：P=P/n1n2式中n1为生产机械的效率；n2为电动机的效率，即传动效率。按上式求出的功率P1，不一定与产品功率相同。因此．所选电动机的额定功率应等于或稍大于计算所得的功率。此外．最常用的是类比法来选择电动机的功率。所谓类比法。就是与类似生产机械所用电动机的功率进行对比。具体做法是：了解本单位或附近其他单位的类似生产机械使用多大功率的电动机，然后选用相近功率的电动机进行试车。试车的目的是验证所选电动机与生产机械是否匹配。验证的方法是：使电动机带动生产机械运转，用钳形电流表测量电动机的工作电流，将测得的电流与该电动机铭牌上标出的额定电流进行对比。如果电功机的实际工作电流与铭脾上标出的额定电流上下相差不大．则表明所选电动机的功率合适。如果电动机的实际工作电流比铭牌上标出的额定电流低70％左右．则表明电动机的功率选得过大，应调...
