幕墙CAD制图标准VIP免费

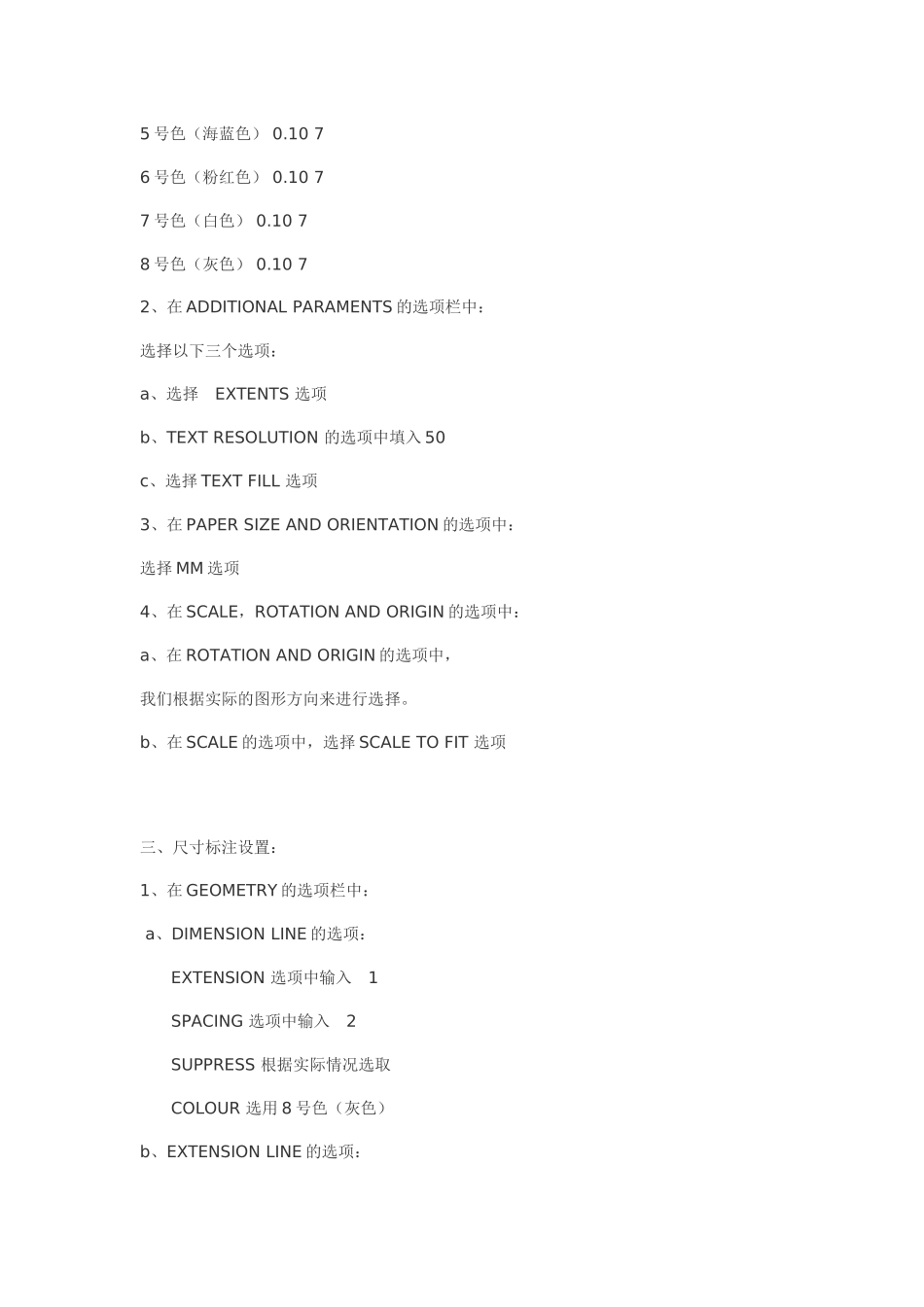

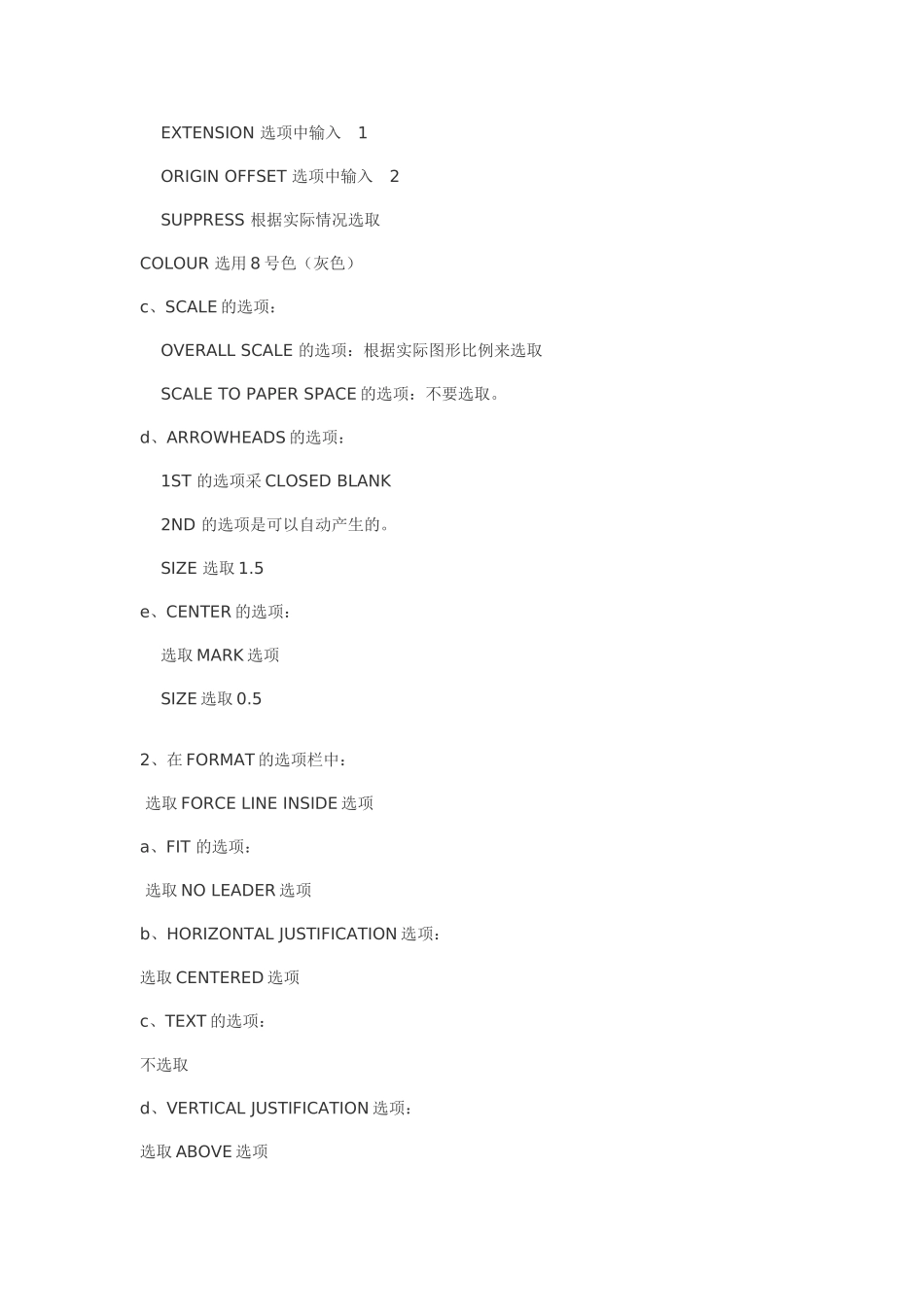

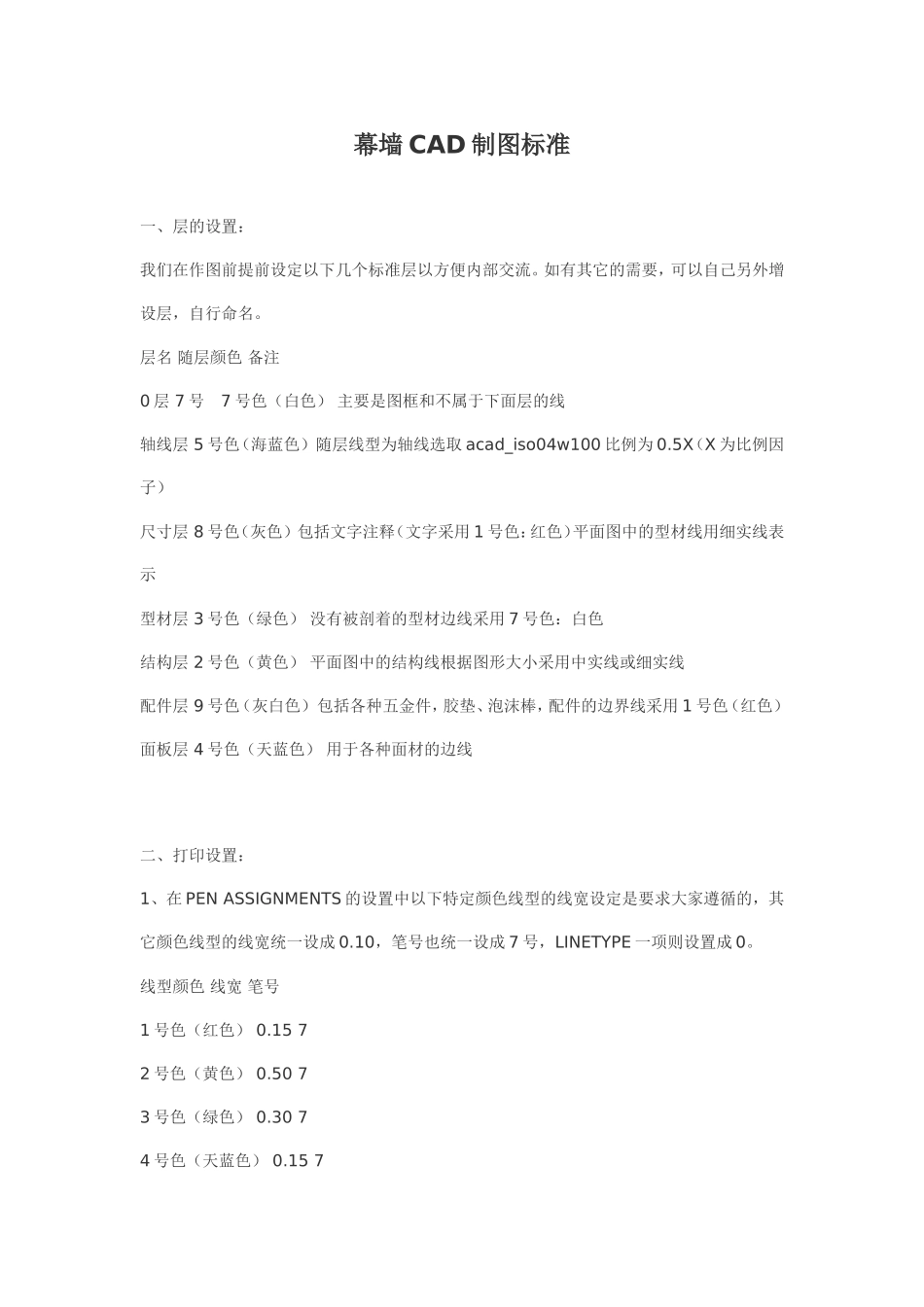

幕墙CAD制图标准一、层的设置：我们在作图前提前设定以下几个标准层以方便内部交流。如有其它的需要，可以自己另外增设层，自行命名。层名随层颜色备注0层7号7号色（白色）主要是图框和不属于下面层的线轴线层5号色（海蓝色）随层线型为轴线选取acad_iso04w100比例为0.5X（X为比例因子）尺寸层8号色（灰色）包括文字注释（文字采用1号色：红色）平面图中的型材线用细实线表示型材层3号色（绿色）没有被剖着的型材边线采用7号色：白色结构层2号色（黄色）平面图中的结构线根据图形大小采用中实线或细实线配件层9号色（灰白色）包括各种五金件，胶垫、泡沫棒，配件的边界线采用1号色（红色）面板层4号色（天蓝色）用于各种面材的边线二、打印设置：1、在PENASSIGNMENTS的设置中以下特定颜色线型的线宽设定是要求大家遵循的，其它颜色线型的线宽统一设成0.10，笔号也统一设成7号，LINETYPE一项则设置成0。线型颜色线宽笔号1号色（红色）0.1572号色（黄色）0.5073号色（绿色）0.3074号色（天蓝色）0.1575号色（海蓝色）0.1076号色（粉红色）0.1077号色（白色）0.1078号色（灰色）0.1072、在ADDITIONALPARAMENTS的选项栏中：选择以下三个选项：a、选择EXTENTS选项b、TEXTRESOLUTION的选项中填入50c、选择TEXTFILL选项3、在PAPERSIZEANDORIENTATION的选项中：选择MM选项4、在SCALE，ROTATIONANDORIGIN的选项中：a、在ROTATIONANDORIGIN的选项中，我们根据实际的图形方向来进行选择。b、在SCALE的选项中，选择SCALETOFIT选项三、尺寸标注设置：1、在GEOMETRY的选项栏中：a、DIMENSIONLINE的选项：EXTENSION选项中输入1SPACING选项中输入2SUPPRESS根据实际情况选取COLOUR选用8号色（灰色）b、EXTENSIONLINE的选项：EXTENSION选项中输入1ORIGINOFFSET选项中输入2SUPPRESS根据实际情况选取COLOUR选用8号色（灰色）c、SCALE的选项：OVERALLSCALE的选项：根据实际图形比例来选取SCALETOPAPERSPACE的选项：不要选取。d、ARROWHEADS的选项：1ST的选项采CLOSEDBLANK2ND的选项是可以自动产生的。SIZE选取1.5e、CENTER的选项：选取MARK选项SIZE选取0.52、在FORMAT的选项栏中：选取FORCELINEINSIDE选项a、FIT的选项：选取NOLEADER选项b、HORIZONTALJUSTIFICATION选项：选取CENTERED选项c、TEXT的选项：不选取d、VERTICALJUSTIFICATION选项：选取ABOVE选项3、在ANNOTATIONE的选项栏中：PRIMARYUNITS选项中的UNITS选项栏里：a、UNITS选项：选取DECIMAL选项b、DIMENSION选项：PRECISIONT选项：选取0.0，ZEROSUPPRESSION选项：选取TRAILING，0FEET，0INCHES三项。c、ANGLES选项：选取DECIMALDEGREESd、TOLERANCE选项：PRECISIONT选项：选取0.00，ZEROSUPPRESSION选项：选取TRAILING，0FEET，0INCHES三项。e、SCALE选项：LINEAR选项：选取1.0（特殊情况视比例而选择），不选取PAPERSPACEONLY选项。f、TEXT选项：STYLE选项：选取XLSTANDARD（先进行系统TXETSTYLE设置后可以找到）g、HEIGHT选项：选取3GAP选项：选取0.5COLOR选项：选取1号色（红色）h、ROUNDOFF选项中：选取0。对ALTERNATEUNITS选项和TOLERANCE选项现在暂不作规定。四、文本设置：1、STYLENAME选项：选取NEW创建一个新名：XLSTANDARD，并选取该名为当前使用文本。2、FONT选项选取USEBIGFONTa、SHXFONT选项：选取ROMANS.SHXb、BIGFONT选项：选取CHINESE.SHXc、HEIGHT选项：选取03、EFFECTS选项：a、UPSIDEDOWN，BACKWARDS，VERTICAL三项一般不作选择（也可根据实际情况进行实际选取）b、WIDTHFACTOR选项：选取0.7c、OBLIQUEANGLE选项：选取0五、建筑常用制图符号设置规定：请参照附图同时我们在这里给予书面的说明。1、图纸幅面：我们使用标准A3图框（按比例放大）图框中需要修改的文字的字高是4X（X为比例因子）字体是XLSTANDARD，字宽是0.7(字宽可根据字数长短可适当压缩，但不要放大)2、图线：图纸中分为三种类型的线：3、粗实线：2号色（黄色）线主要用于节点图中的结构线的表示。4、中实线：3号色（绿色）线主要用于节点图中钢型材、铝型材被剖切的边线的表示，以及在平，立，剖面图中装饰面外边线的表示。5、细实线：a、1号色（红色）线...
