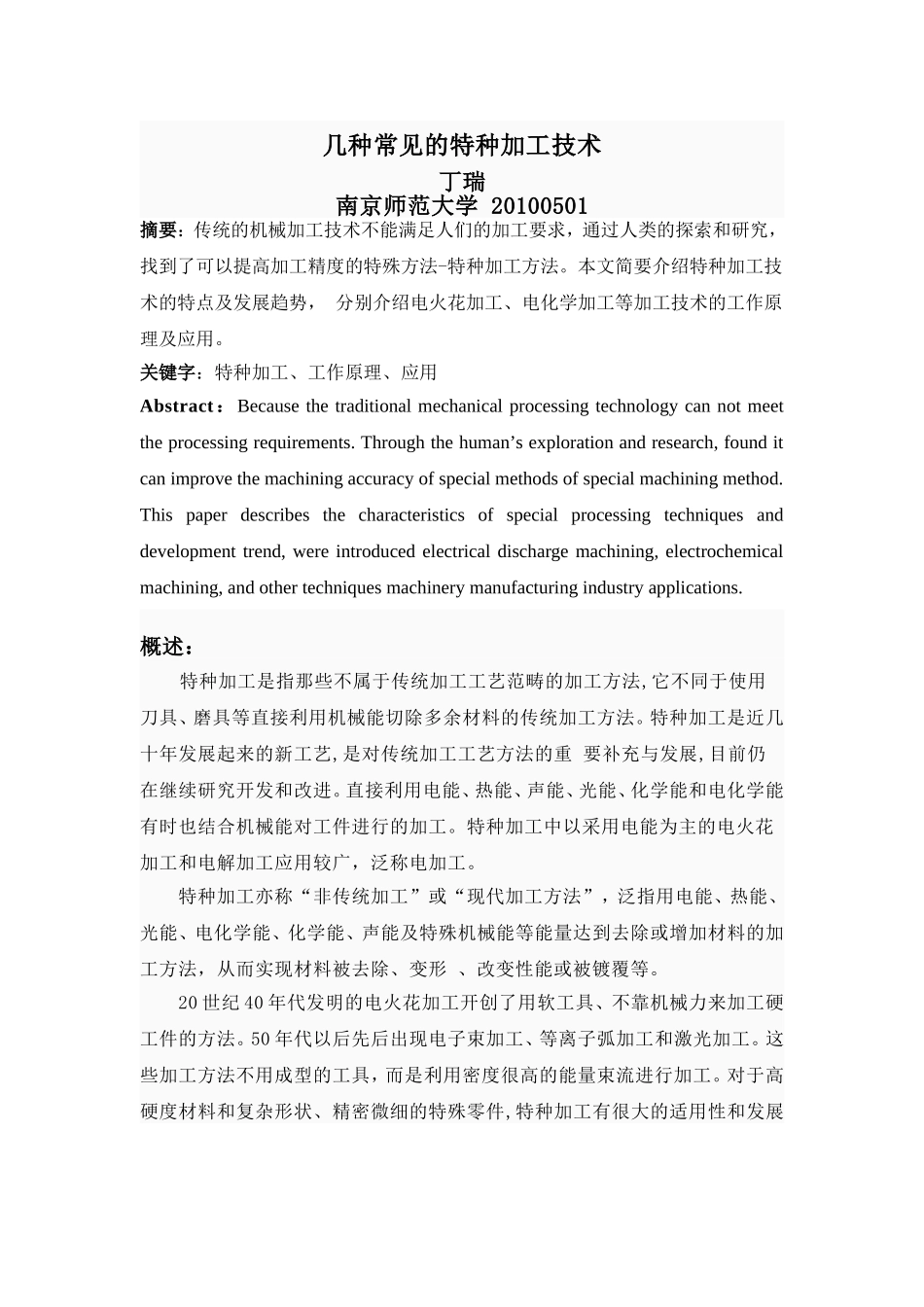

几种常见的特种加工技术丁瑞南京师范大学20100501摘要：传统的机械加工技术不能满足人们的加工要求，通过人类的探索和研究，找到了可以提高加工精度的特殊方法-特种加工方法。本文简要介绍特种加工技术的特点及发展趋势，分别介绍电火花加工、电化学加工等加工技术的工作原理及应用。关键字：特种加工、工作原理、应用Abstract：Becausethetraditionalmechanicalprocessingtechnologycannotmeettheprocessingrequirements.Throughthehuman’sexplorationandresearch,founditcanimprovethemachiningaccuracyofspecialmethodsofspecialmachiningmethod.Thispaperdescribesthecharacteristicsofspecialprocessingtechniquesanddevelopmenttrend,wereintroducedelectricaldischargemachining,electrochemicalmachining,andothertechniquesmachinerymanufacturingindustryapplications.概述：特种加工是指那些不属于传统加工工艺范畴的加工方法,它不同于使用刀具、磨具等直接利用机械能切除多余材料的传统加工方法。特种加工是近几十年发展起来的新工艺,是对传统加工工艺方法的重要补充与发展,目前仍在继续研究开发和改进。直接利用电能、热能、声能、光能、化学能和电化学能有时也结合机械能对工件进行的加工。特种加工中以采用电能为主的电火花加工和电解加工应用较广，泛称电加工。特种加工亦称“非传统加工”或“现代加工方法”，泛指用电能、热能、光能、电化学能、化学能、声能及特殊机械能等能量达到去除或增加材料的加工方法，从而实现材料被去除、变形、改变性能或被镀覆等。20世纪40年代发明的电火花加工开创了用软工具、不靠机械力来加工硬工件的方法。50年代以后先后出现电子束加工、等离子弧加工和激光加工。这些加工方法不用成型的工具，而是利用密度很高的能量束流进行加工。对于高硬度材料和复杂形状、精密微细的特殊零件,特种加工有很大的适用性和发展潜力,在模具、量具、刀具、仪器仪表、飞机、航天器和微电子元器件等制造中得到越来越广泛的应用。特种加工的发展方向主要是：提高加工精度和表面质量，提高生产率和自动化程度，发展几种方法联合使用的复合加工，发展纳米级的超精密加工等。电火花：利用电火花加工原理加工导电材料的特种加工。又称电蚀加工。电火花加工主要用于加工各种高硬度的材料（如硬质合金和淬火钢等）和复杂形状的模具、零件，以及切割、开槽和去除折断在工件孔内的工具（如钻头和丝锥）等。电火花加工机床通常分为电火花成型机床、电火花线切割机床和电火花磨削机床，以及各种专门用途的电火花加工机床，如加工小孔、螺纹环规和异形孔纺丝板等的电火花加工机床。激光加工技术：国外激光加工设备和工艺发展迅速，现已拥有100kW的大功率二氧化碳激光器、kW级高光束质量的Nd:YAG固体激光器，有的可配上光导纤维进行多工位、远距离工作。激光加工设备功率大、自动化程度高，已普遍采用CNC控制多坐标联动，并装有激光功率监控、自动聚焦、工业电视显示等辅助系统。激光制孔的最小孔径已达0.002mm，已成功地应用自动化六坐标激光制孔专用设备加工航空发动机涡轮叶片、燃烧室气膜孔，达到无再铸层、无微裂纹的效果。激光切割适用于由耐热合金、钛合金、复合材料制成的零件。目前薄材切割速度可达15m/min，切缝窄，一般在0.1～1mm之间，热影响区只有切缝宽的10%～20%，最大切割厚度可达45mm，已广泛应用于飞机三维蒙皮、框架、舰船船身板架、直升机旋翼、发动机燃烧室等。电子束加工技术：电子束加工技术在国际上日趋成熟，应用范围广。国外定型生产的40kV～300kV的电子枪(以60kV、150kV为主)，已普遍采用CNC控制，多坐标联动，自动化程度高。电子束焊接已成功地应用在特种材料、异种材料、空间复杂曲线、变截面焊接等方面。目前正在研究焊缝自动跟踪、填丝焊接、非真空焊接等，最大焊接熔深可达300mm，焊缝深宽比20：1。电子束焊已用于运载火箭、航天飞机等主承力构件大型结构的组合焊接，以及飞机梁、框、起落架部件、发动机整体转子、机匣、功率轴等重要结构件和核动力装置压力容器的制造。如：F-22战斗机采用先进的电子束焊接，减轻了飞机重量，...
