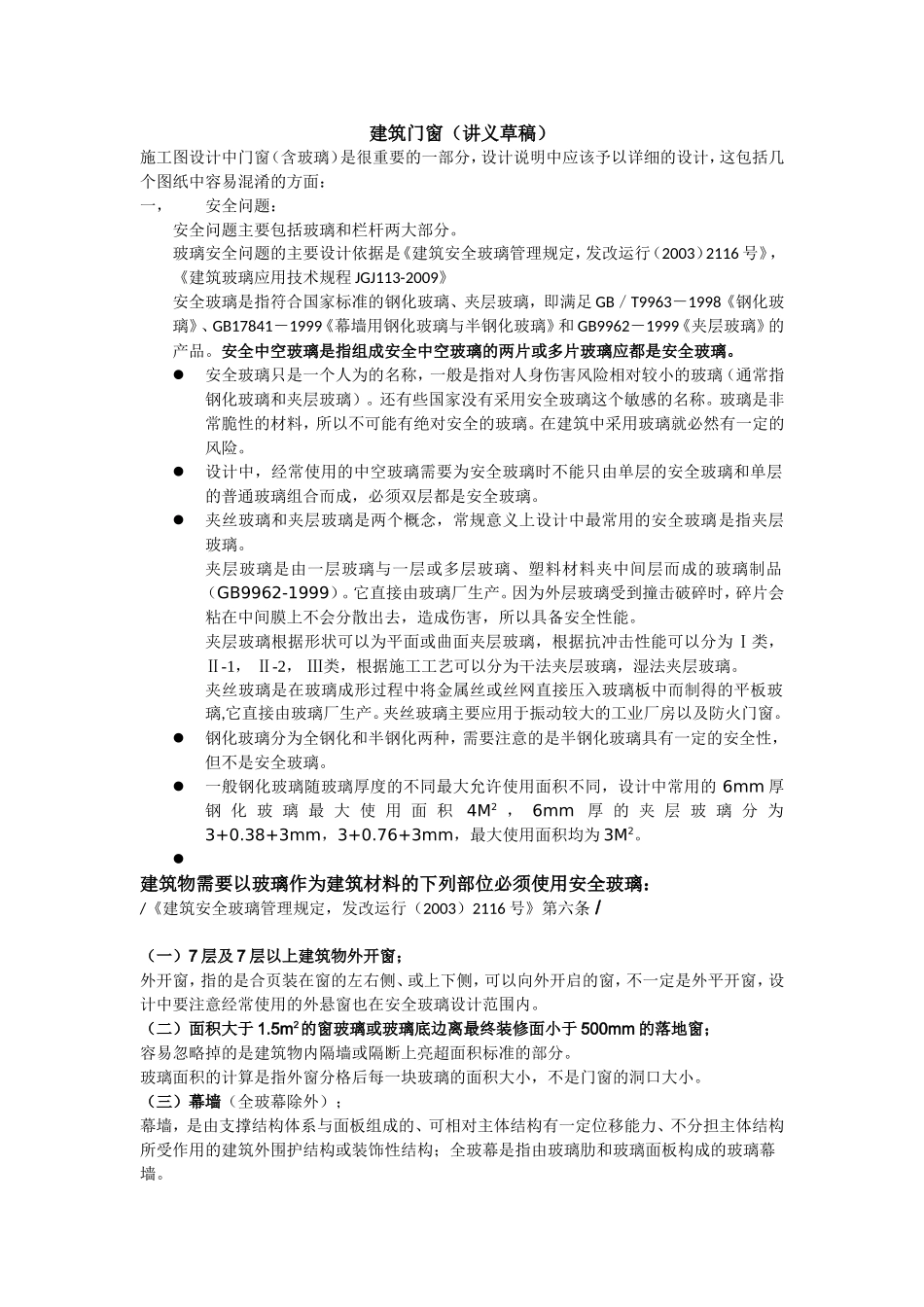

建筑门窗（讲义草稿）施工图设计中门窗（含玻璃）是很重要的一部分，设计说明中应该予以详细的设计，这包括几个图纸中容易混淆的方面：一，安全问题：安全问题主要包括玻璃和栏杆两大部分。玻璃安全问题的主要设计依据是《建筑安全玻璃管理规定，发改运行（2003）2116号》，《建筑玻璃应用技术规程JGJ113-2009》安全玻璃是指符合国家标准的钢化玻璃、夹层玻璃，即满足GB／T9963－1998《钢化玻璃》、GB17841－1999《幕墙用钢化玻璃与半钢化玻璃》和GB9962－1999《夹层玻璃》的产品。安全中空玻璃是指组成安全中空玻璃的两片或多片玻璃应都是安全玻璃。安全玻璃只是一个人为的名称，一般是指对人身伤害风险相对较小的玻璃（通常指钢化玻璃和夹层玻璃）。还有些国家没有采用安全玻璃这个敏感的名称。玻璃是非常脆性的材料，所以不可能有绝对安全的玻璃。在建筑中采用玻璃就必然有一定的风险。设计中，经常使用的中空玻璃需要为安全玻璃时不能只由单层的安全玻璃和单层的普通玻璃组合而成，必须双层都是安全玻璃。夹丝玻璃和夹层玻璃是两个概念，常规意义上设计中最常用的安全玻璃是指夹层玻璃。夹层玻璃是由一层玻璃与一层或多层玻璃、塑料材料夹中间层而成的玻璃制品（GB9962-1999）。它直接由玻璃厂生产。因为外层玻璃受到撞击破碎时，碎片会粘在中间膜上不会分散出去，造成伤害，所以具备安全性能。夹层玻璃根据形状可以为平面或曲面夹层玻璃，根据抗冲击性能可以分为Ⅰ类，Ⅱ-1，Ⅱ-2，Ⅲ类，根据施工工艺可以分为干法夹层玻璃，湿法夹层玻璃。夹丝玻璃是在玻璃成形过程中将金属丝或丝网直接压入玻璃板中而制得的平板玻璃,它直接由玻璃厂生产。夹丝玻璃主要应用于振动较大的工业厂房以及防火门窗。钢化玻璃分为全钢化和半钢化两种，需要注意的是半钢化玻璃具有一定的安全性，但不是安全玻璃。一般钢化玻璃随玻璃厚度的不同最大允许使用面积不同，设计中常用的6mm厚钢化玻璃最大使用面积4M2，6mm厚的夹层玻璃分为3+0.38+3mm，3+0.76+3mm，最大使用面积均为3M2。建筑物需要以玻璃作为建筑材料的下列部位必须使用安全玻璃：/《建筑安全玻璃管理规定，发改运行（2003）2116号》第六条/（一）7层及7层以上建筑物外开窗；外开窗，指的是合页装在窗的左右侧、或上下侧，可以向外开启的窗，不一定是外平开窗，设计中要注意经常使用的外悬窗也在安全玻璃设计范围内。（二）面积大于1.5m2的窗玻璃或玻璃底边离最终装修面小于500mm的落地窗；容易忽略掉的是建筑物内隔墙或隔断上亮超面积标准的部分。玻璃面积的计算是指外窗分格后每一块玻璃的面积大小，不是门窗的洞口大小。（三）幕墙（全玻幕除外）；幕墙，是由支撑结构体系与面板组成的、可相对主体结构有一定位移能力、不分担主体结构所受作用的建筑外围护结构或装饰性结构；全玻幕是指由玻璃肋和玻璃面板构成的玻璃幕墙。（四）倾斜装配窗、各类天棚（含天窗、采光顶）、吊顶；各种倾斜安装以及水平安装的玻璃，只要该玻璃破碎后存在坠落的可能性，而玻璃的下方存在人员通行的可能性，应使用安全玻璃（夹层玻璃）。屋面玻璃一般是指安装在建筑物屋面，并且与水平面夹角小于750的玻璃（五）观光电梯以及其外围护结构；（六）室内隔断，浴室围护及屏风；（七）楼梯，阳台，平台走廊的栏板和中庭内栏板；（八）用于承受行人行走的地面板；玻璃下方悬空，玻璃承受人员行走作用的玻璃板应使用安全玻璃（夹层玻璃）；玻璃下方不悬空，只在装修面上的玻璃地面不需采用安全玻璃。包括玻璃地板，玻璃通道，以及玻璃楼梯踏板。（九）水族馆和游泳池的观察窗、观察孔；（十）公共建筑物的出入口、门厅等部位；包括：（1）门玻璃；（2）安装在门上方的玻璃；（3）安装在门两侧的玻璃，或与门洞口的距离小于300mm的玻璃窗。（十一）易遭受撞击、冲击而造成人体伤害的其他部位。施工图设计中常见位置安全玻璃类型的选用：、《JGJ113-2009，建筑玻璃应用技术规程》1，落地门窗（含活动扇与固定扇），有框时，根据使用面积采用不同厚度的夹层玻璃，钢化玻璃均可。无框时，应该采用≥12mm厚钢化玻璃。2，室内外栏板不承受水平荷载时，采用...
