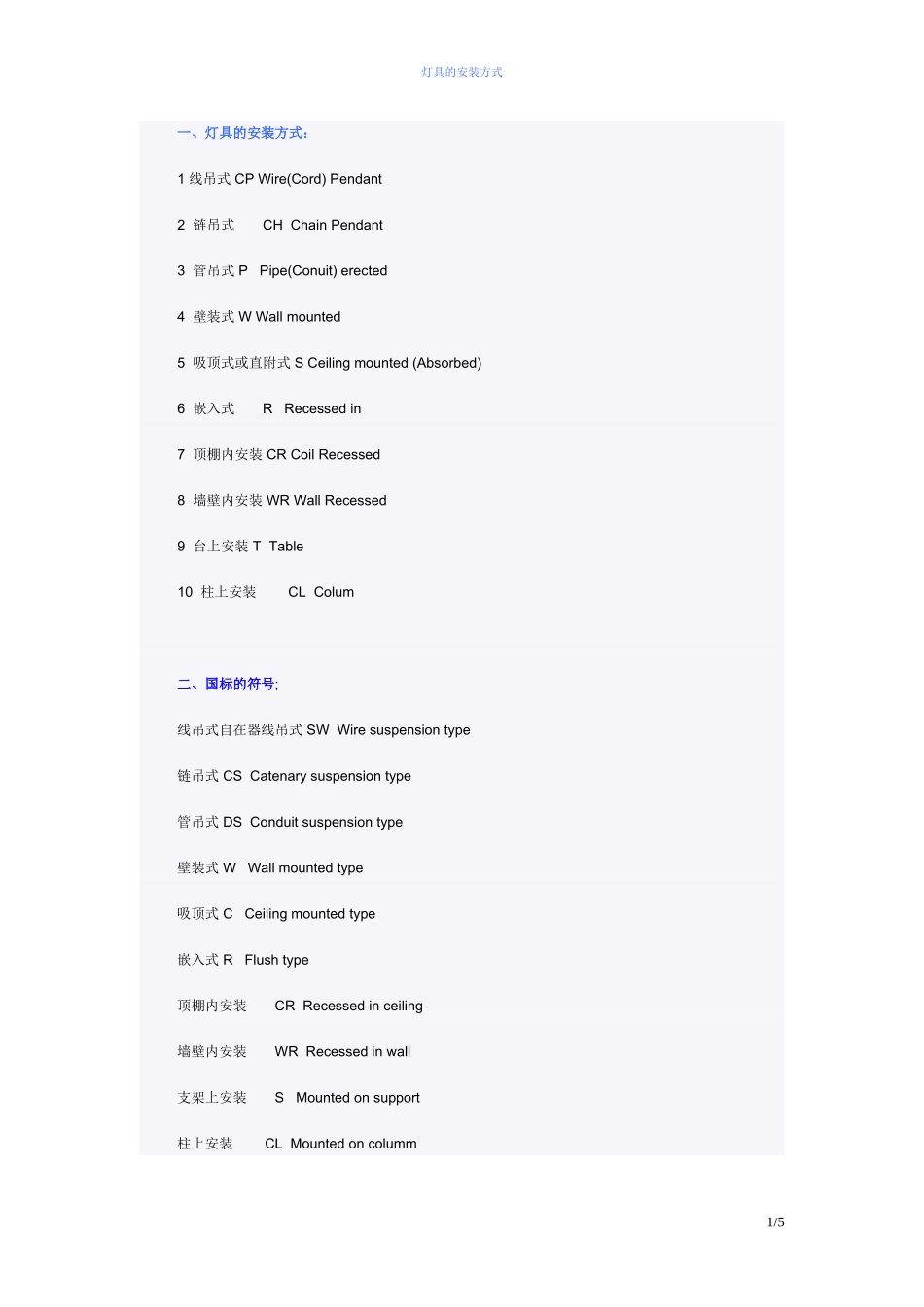

灯具的安装方式一、灯具的安装方式：1线吊式CPWire(Cord)Pendant2链吊式CHChainPendant3管吊式PPipe(Conuit)erected4壁装式WWallmounted5吸顶式或直附式SCeilingmounted(Absorbed)6嵌入式RRecessedin7顶棚内安装CRCoilRecessed8墙壁内安装WRWallRecessed9台上安装TTable10柱上安装CLColum二、国标的符号;线吊式自在器线吊式SWWiresuspensiontype链吊式CSCatenarysuspensiontype管吊式DSConduitsuspensiontype壁装式WWallmountedtype吸顶式CCeilingmountedtype嵌入式RFlushtype顶棚内安装CRRecessedinceiling墙壁内安装WRRecessedinwall支架上安装SMountedonsupport柱上安装CLMountedoncolumm1/5灯具的安装方式座装HMHoldermounting表达内容三、标注代号对照英文汉语拼音代号本图集代号线吊式自在器线吊式固定线吊式防水线吊式吊线器式链吊式管吊式吸顶式或直附式嵌入式(嵌入不可进人的顶棚)顶棚内安装(嵌入可进人的顶棚)墙壁内安装台上安装支架上安装壁装式柱上安装座装cpcpcp1cp2cp3chpsrcrwrtspwclhmxx1x2x3lgdrdrbrtjbzzhxx1x2x3lgdrdrbrtjbzzh施工图专用——线路敷设方式代号施工图专用——线路敷设方式代号2/5灯具的安装方式线路敷设方式代号PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设⑦线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设PL——沿天棚敷设③线路暗敷部位代号LA——暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA——暗设在地面或地板内PNA—暗设在不能进入的吊顶内④照明灯具安装方式代号D——吸顶式L——链吊式G———管吊式B——壁装式R———嵌入式BR———墙壁内安装(4)设备标注方法’⑦配电线路的标注方法a——b(c×d)e——f其中：a--回路编号b--导线型号c--导线根数d--导线截面e--敷设方式及穿管管径f--敷设部位表示2根导线表示3根导线表示n根导线3/5灯具的安装方式⑦照明灯具标注方法一般标注方法：灯具吸顶安装标注方法：其中：a--灯数b--型号或编号c--每盏照明灯具的灯泡个数d--灯泡容量，We--灯泡安装高度，mf--安装方式L--光源种类，白炽灯或荧光灯4/5灯具的安装方式5/5
