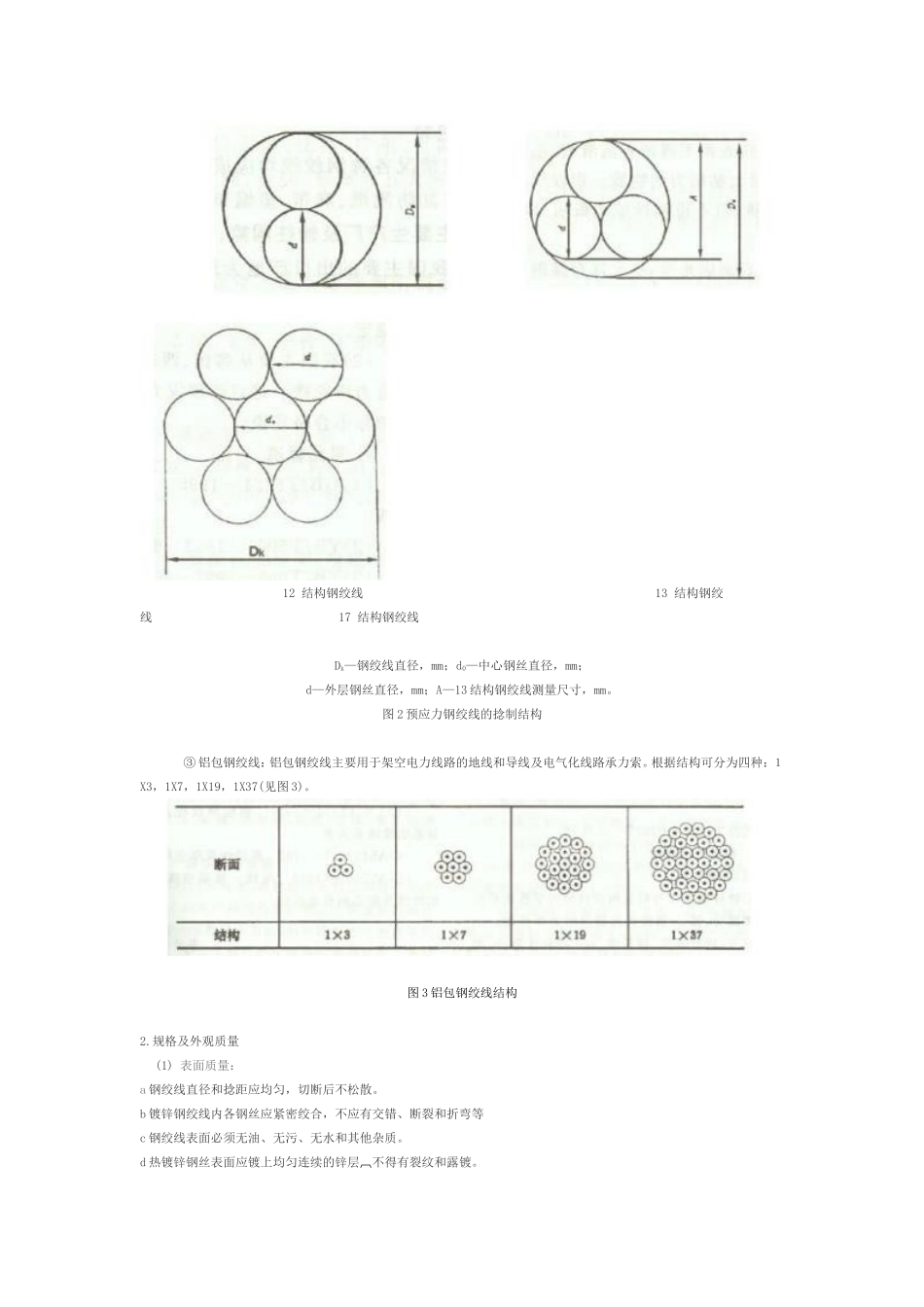

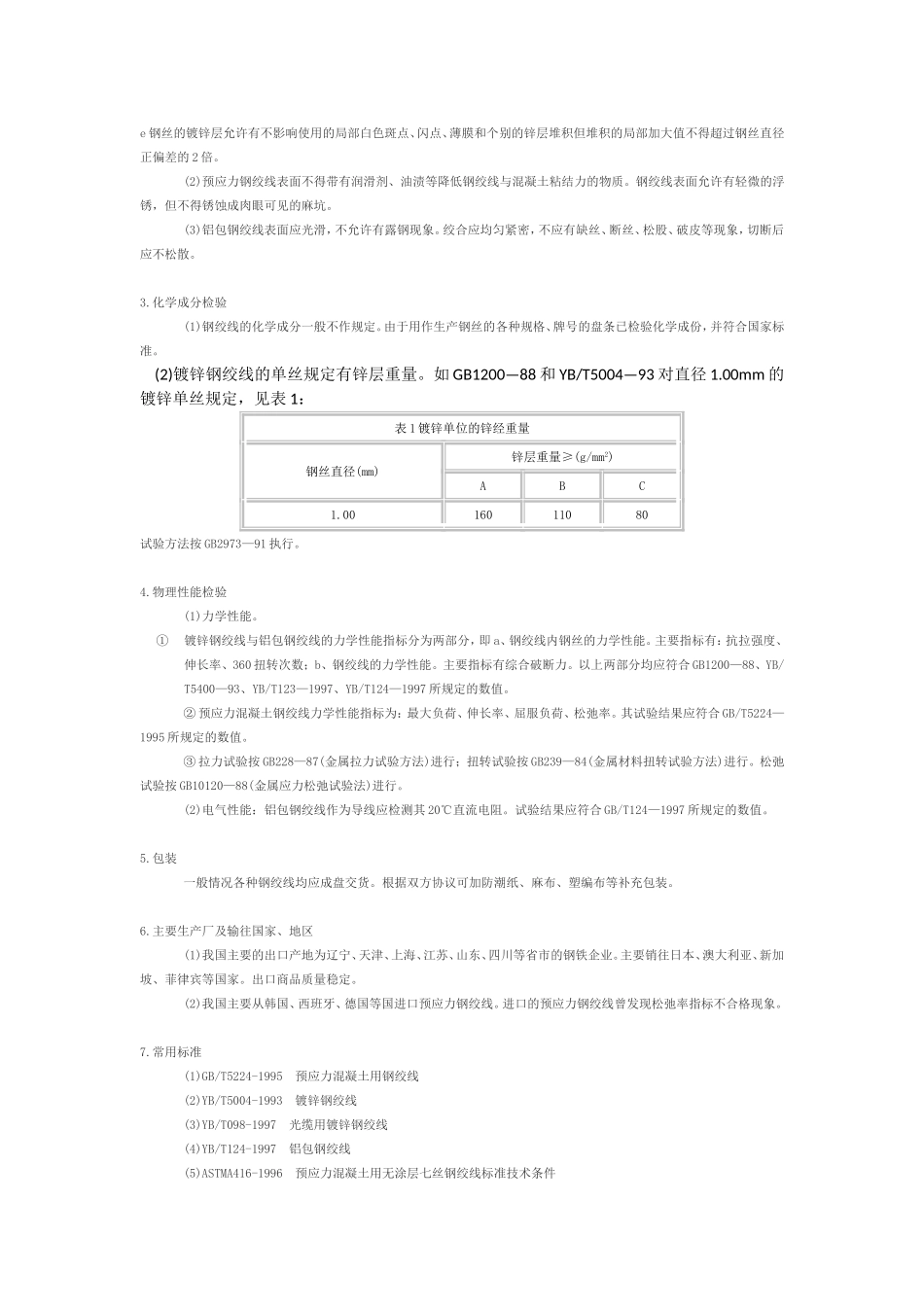

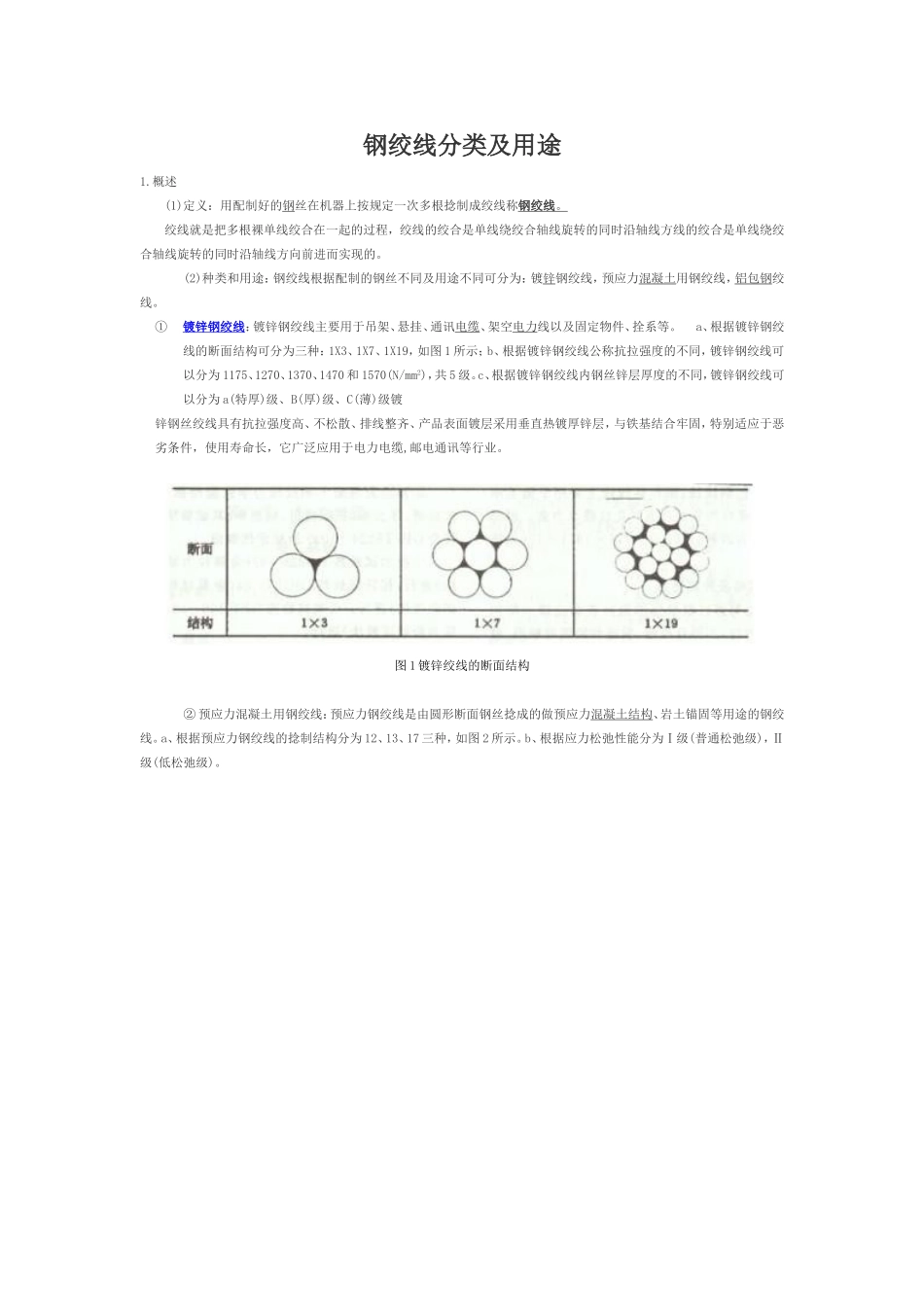

钢绞线分类及用途1.概述(1)定义：用配制好的钢丝在机器上按规定一次多根捻制成绞线称钢绞线。绞线就是把多根裸单线绞合在一起的过程，绞线的绞合是单线绕绞合轴线旋转的同时沿轴线方线的绞合是单线绕绞合轴线旋转的同时沿轴线方向前进而实现的。(2)种类和用途：钢绞线根据配制的钢丝不同及用途不同可分为：镀锌钢绞线，预应力混凝土用钢绞线，铝包钢绞线。①镀锌钢绞线：镀锌钢绞线主要用于吊架、悬挂、通讯电缆、架空电力线以及固定物件、拴系等。a、根据镀锌钢绞线的断面结构可分为三种：1X3、1X7、1X19，如图1所示；b、根据镀锌钢绞线公称抗拉强度的不同，镀锌钢绞线可以分为1175、1270、1370、1470和1570(N/mm2)，共5级。c、根据镀锌钢绞线内钢丝锌层厚度的不同，镀锌钢绞线可以分为a(特厚)级、B(厚)级、C(薄)级镀锌钢丝绞线具有抗拉强度高、不松散、排线整齐、产品表面镀层采用垂直热镀厚锌层，与铁基结合牢固，特别适应于恶劣条件，使用寿命长，它广泛应用于电力电缆,邮电通讯等行业。图1镀锌绞线的断面结构②预应力混凝土用钢绞线：预应力钢绞线是由圆形断面钢丝捻成的做预应力混凝土结构、岩土锚固等用途的钢绞线。a、根据预应力钢绞线的捻制结构分为12、13、17三种，如图2所示。b、根据应力松弛性能分为Ⅰ级(普通松弛级)，Ⅱ级(低松弛级)。12结构钢绞线13结构钢绞线17结构钢绞线Dk—钢绞线直径，mm；d0—中心钢丝直径，mm；d—外层钢丝直径，mm；A—13结构钢绞线测量尺寸，mm。图2预应力钢绞线的捻制结构③铝包钢绞线：铝包钢绞线主要用于架空电力线路的地线和导线及电气化线路承力索。根据结构可分为四种：１X3，1X7，1X19，1X37(见图3)。图3铝包钢绞线结构2.规格及外观质量(1)表面质量：a钢绞线直径和捻距应均匀，切断后不松散。b镀锌钢绞线内各钢丝应紧密绞合，不应有交错、断裂和折弯等c钢绞线表面必须无油、无污、无水和其他杂质。d热镀锌钢丝表面应镀上均匀连续的锌层不得有裂纹和露镀。e钢丝的镀锌层允许有不影响使用的局部白色斑点、闪点、薄膜和个别的锌层堆积但堆积的局部加大值不得超过钢丝直径正偏差的2倍。(2)预应力钢绞线表面不得带有润滑剂、油渍等降低钢绞线与混凝土粘结力的物质。钢绞线表面允许有轻微的浮锈，但不得锈蚀成肉眼可见的麻坑。(3)铝包钢绞线表面应光滑，不允许有露钢现象。绞合应均匀紧密，不应有缺丝、断丝、松股、破皮等现象，切断后应不松散。3.化学成分检验(1)钢绞线的化学成分一般不作规定。由于用作生产钢丝的各种规格、牌号的盘条已检验化学成份，并符合国家标准。(2)镀锌钢绞线的单丝规定有锌层重量。如GB1200—88和YB/T5004—93对直径1.00mm的镀锌单丝规定，见表1：表1镀锌单位的锌经重量钢丝直径(mm)锌层重量≥(g/mm2)ABC1.0016011080试验方法按GB2973—91执行。4.物理性能检验(1)力学性能。①镀锌钢绞线与铝包钢绞线的力学性能指标分为两部分，即a、钢绞线内钢丝的力学性能。主要指标有：抗拉强度、伸长率、360扭转次数；b、钢绞线的力学性能。主要指标有综合破断力。以上两部分均应符合GB1200—88、YB/T5400—93、YB/T123—1997、YB/T124—1997所规定的数值。②预应力混凝土钢绞线力学性能指标为：最大负荷、伸长率、屈服负荷、松弛率。其试验结果应符合GB/T5224—1995所规定的数值。③拉力试验按GB228—87(金属拉力试验方法)进行；扭转试验按GB239—84(金属材料扭转试验方法)进行。松弛试验按GB10120—88(金属应力松弛试验法)进行。(2)电气性能：铝包钢绞线作为导线应检测其20℃直流电阻。试验结果应符合GB/T124—1997所规定的数值。5.包装一般情况各种钢绞线均应成盘交货。根据双方协议可加防潮纸、麻布、塑编布等补充包装。6.主要生产厂及输往国家、地区(1)我国主要的出口产地为辽宁、天津、上海、江苏、山东、四川等省市的钢铁企业。主要销往日本、澳大利亚、新加坡、菲律宾等国家。出口商品质量稳定。(2)我国主要从韩国、西班牙、德国等国进口预应力钢绞线。进口的预应力钢绞线曾发现松弛率指标不合格现象。7.常用标准(1)GB/T5224-1995预应力混凝土用钢绞线(2)YB/T5004-1993镀锌钢绞线(3)YB/T098-1997光缆用镀锌钢绞线(...
