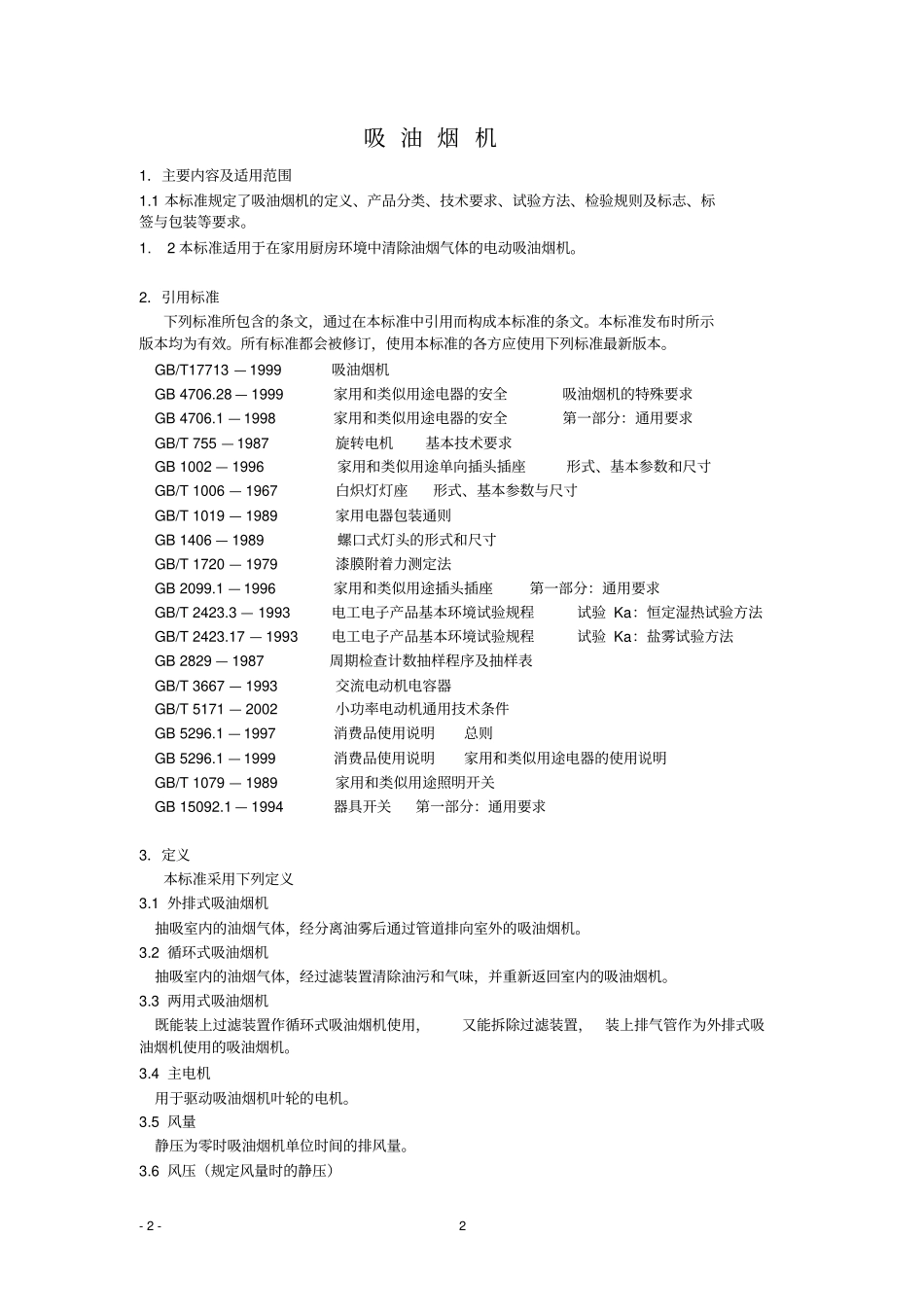

xxxxxx有限公司企业标准吸油烟机xxxxxx有限公司发布-2-2吸油烟机1．主要内容及适用范围1.1本标准规定了吸油烟机的定义、产品分类、技术要求、试验方法、检验规则及标志、标签与包装等要求。1.2本标准适用于在家用厨房环境中清除油烟气体的电动吸油烟机。2．引用标准下列标准所包含的条文，通过在本标准中引用而构成本标准的条文。本标准发布时所示版本均为有效。所有标准都会被修订，使用本标准的各方应使用下列标准最新版本。GB/T17713—1999吸油烟机GB4706.28—1999家用和类似用途电器的安全吸油烟机的特殊要求GB4706.1—1998家用和类似用途电器的安全第一部分：通用要求GB/T755—1987旋转电机基本技术要求GB1002—1996家用和类似用途单向插头插座形式、基本参数和尺寸GB/T1006—1967白炽灯灯座形式、基本参数与尺寸GB/T1019—1989家用电器包装通则GB1406—1989螺口式灯头的形式和尺寸GB/T1720—1979漆膜附着力测定法GB2099.1—1996家用和类似用途插头插座第一部分：通用要求GB/T2423.3—1993电工电子产品基本环境试验规程试验Ka：恒定湿热试验方法GB/T2423.17—1993电工电子产品基本环境试验规程试验Ka：盐雾试验方法GB2829—1987周期检查计数抽样程序及抽样表GB/T3667—1993交流电动机电容器GB/T5171—2002小功率电动机通用技术条件GB5296.1—1997消费品使用说明总则GB5296.1—1999消费品使用说明家用和类似用途电器的使用说明GB/T1079—1989家用和类似用途照明开关GB15092.1—1994器具开关第一部分：通用要求3．定义本标准采用下列定义3.1外排式吸油烟机抽吸室内的油烟气体，经分离油雾后通过管道排向室外的吸油烟机。3.2循环式吸油烟机抽吸室内的油烟气体，经过滤装置清除油污和气味，并重新返回室内的吸油烟机。3.3两用式吸油烟机既能装上过滤装置作循环式吸油烟机使用，又能拆除过滤装置，装上排气管作为外排式吸油烟机使用的吸油烟机。3.4主电机用于驱动吸油烟机叶轮的电机。3.5风量静压为零时吸油烟机单位时间的排风量。3.6风压（规定风量时的静压）-3-3吸油烟机风量为7m3/min时的静压值。3.7全压效率吸油烟机的规定风量（7m3/min）和规定风量时空气标准状态下的全压值的乘积，与规定风量时主电机输入功率之比。3.8型式检验按规定的方法对实体的全部特性要求进行的诸如测量、检查、实验或度量并将结果与规定要求进行比较以确定每项特性合格情况的活动。4.产品分类4.1分类原则4.1.1按净化方法分类：a）外排式；b）循环式；c）两用式。4.1.2按主电机数量分类：a）单电机；b）双电机。4.1.3结构尺寸4.1.3.1吸油烟机外形长度优选尺寸（含外露螺钉）及公差应符合表1的规定。表1整机外形长度优选尺寸及公差外形长度尺寸，mm650710750800900公差GB/T1804—c4.1.3.2吸油烟机排风管内径尺寸为150mm、160mm、170mm。4.2型号命名4.2.1产品型号表示方法如下CXW—200—S186产品设计序号的后面，根据需要，可增加产品特性代码4.2.2净化方式代号表示方式见表2。表2净化方式代号净化方式代号外排式W循环式X两用式L主电机输入功率净化方式分类（外排式）吸油烟机厨房器具类产品设计序号-4-45技术要求5.1环境条件吸油烟机在下列室内环境下应能正常工作：a）温度：-15℃~40℃；b）相对湿度：不大于90%（25℃时）；c）海拔高度：不超过1000m。5.2安全性能除部分结构和元件之外，本标准不列出安全性能要求的具体条款，但吸油烟机的安全性能应符合GB4706.1和GB4706.28的规定。5.3空气性能吸油烟机在额定电压、额定频率下，以最高转速档运转，按GB/T17713-1999的6.3要求进行空气性能试验，其空气性能指标应按表3的规定。表3空气性能与噪声指标值名称指标风量，m3/min≥77~1010~12＞12噪声/dB（A）≤71≤72≤73风压（规定风量时的静压），Pa≥80全压效率，%≥115.4噪声吸油烟机在额定电压、额定功率下，以最高转速档运行，按本标准6.4的试验方法检测，A声功率级噪声符合表3的规定。5.5调速功能检查5.5.1吸油烟机在额定电压、额定频率下运行，其最低转速档的转速与最高转速档的转速之比应不大于80%，但最低转速档仍应能满足吸油烟机的使用要求。5.5.2调速装置应操作灵活，不得发生两档操作档位同时...
