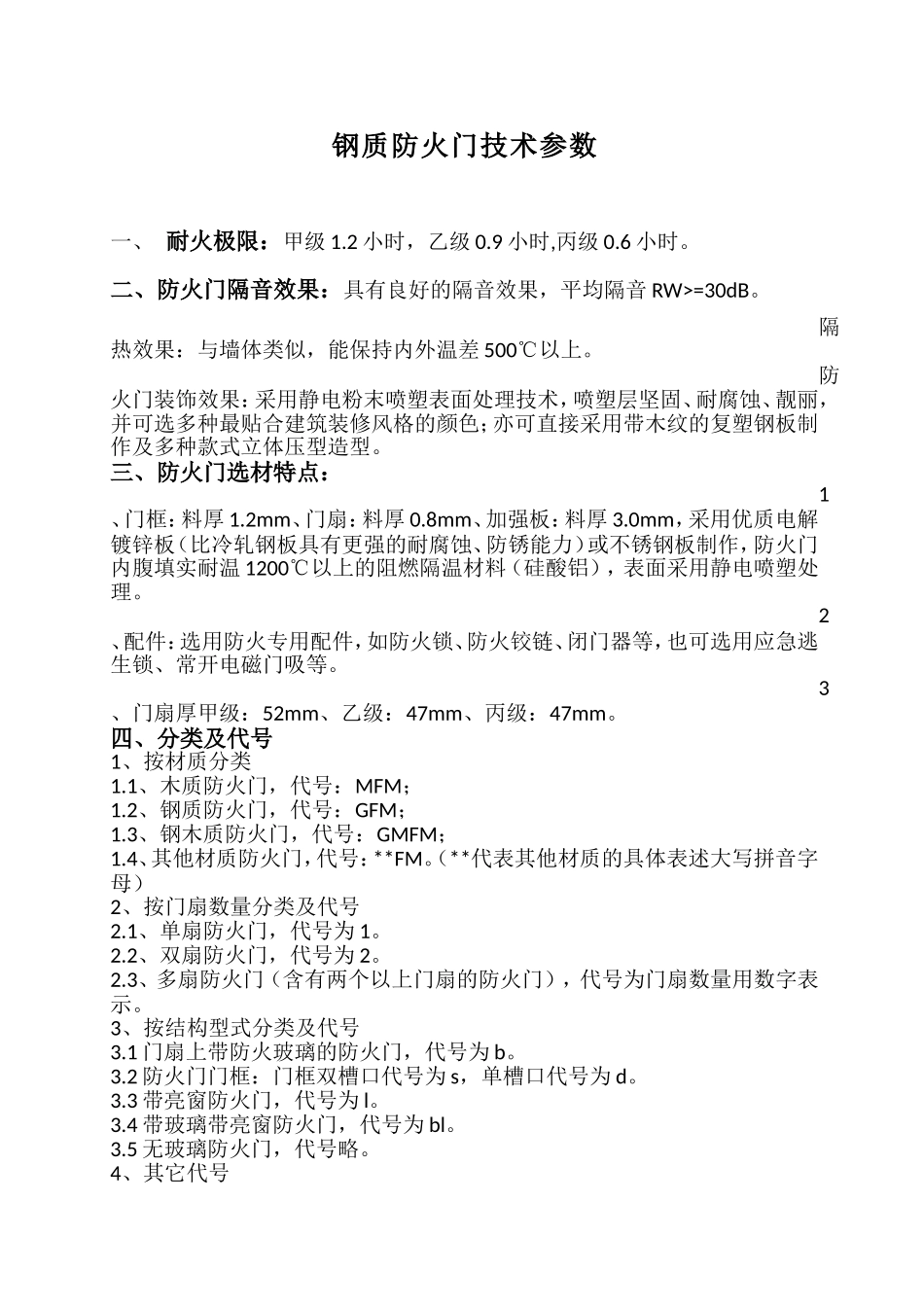

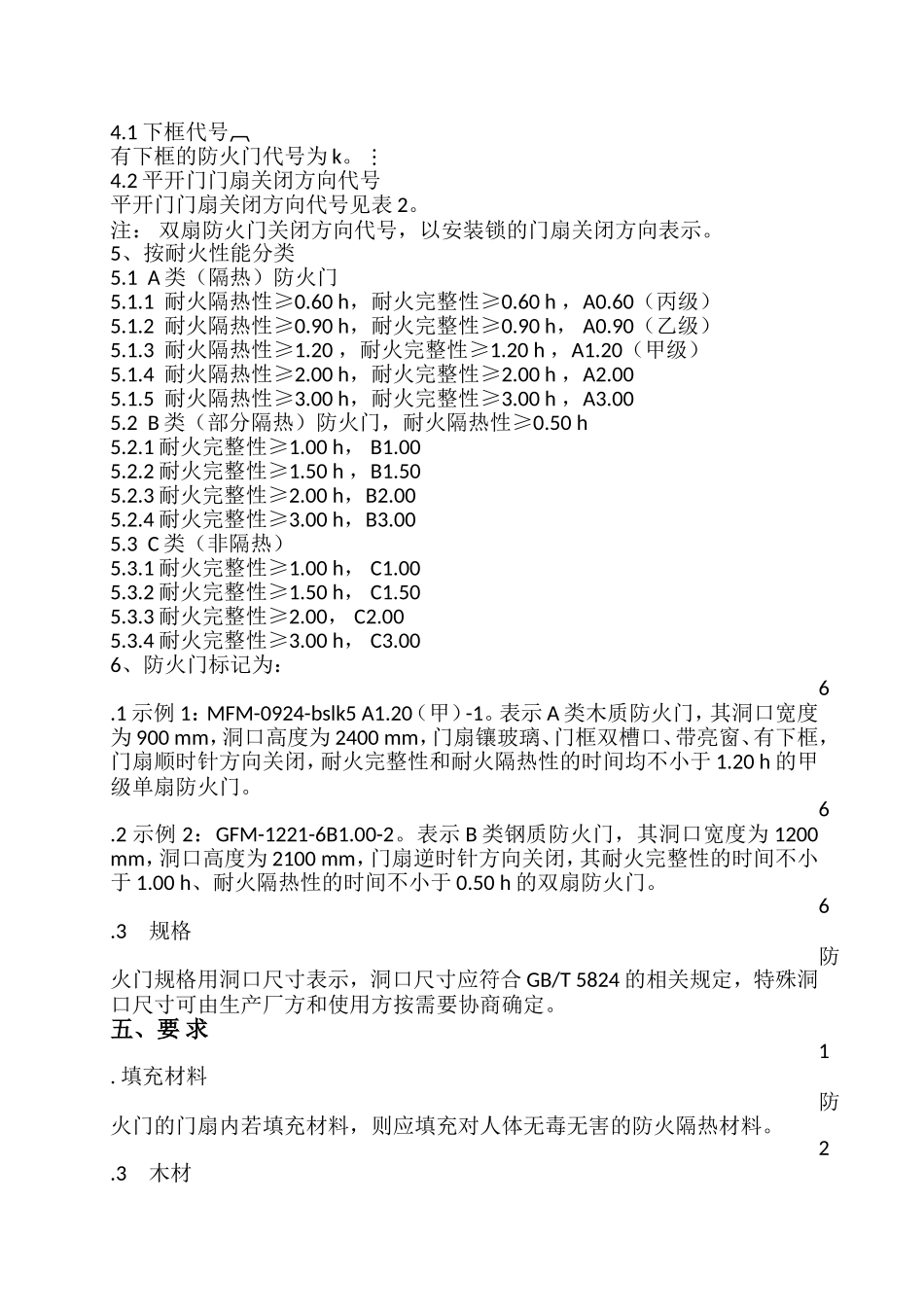

钢质防火门技术参数一、耐火极限：甲级1.2小时，乙级0.9小时,丙级0.6小时。二、防火门隔音效果：具有良好的隔音效果，平均隔音RW>=30dB。隔热效果：与墙体类似，能保持内外温差500℃以上。防火门装饰效果：采用静电粉末喷塑表面处理技术，喷塑层坚固、耐腐蚀、靓丽，并可选多种最贴合建筑装修风格的颜色；亦可直接采用带木纹的复塑钢板制作及多种款式立体压型造型。三、防火门选材特点：1、门框：料厚1.2mm、门扇：料厚0.8mm、加强板：料厚3.0mm，采用优质电解镀锌板（比冷轧钢板具有更强的耐腐蚀、防锈能力）或不锈钢板制作，防火门内腹填实耐温1200℃以上的阻燃隔温材料（硅酸铝），表面采用静电喷塑处理。2、配件：选用防火专用配件，如防火锁、防火铰链、闭门器等，也可选用应急逃生锁、常开电磁门吸等。3、门扇厚甲级：52mm、乙级：47mm、丙级：47mm。四、分类及代号1、按材质分类1.1、木质防火门，代号：MFM；1.2、钢质防火门，代号：GFM；1.3、钢木质防火门，代号：GMFM；1.4、其他材质防火门，代号：**FM。（**代表其他材质的具体表述大写拼音字母）2、按门扇数量分类及代号2.1、单扇防火门，代号为1。2.2、双扇防火门，代号为2。2.3、多扇防火门（含有两个以上门扇的防火门），代号为门扇数量用数字表示。3、按结构型式分类及代号3.1门扇上带防火玻璃的防火门，代号为b。3.2防火门门框：门框双槽口代号为s，单槽口代号为d。3.3带亮窗防火门，代号为l。3.4带玻璃带亮窗防火门，代号为bl。3.5无玻璃防火门，代号略。4、其它代号4.1下框代号有下框的防火门代号为k。4.2平开门门扇关闭方向代号平开门门扇关闭方向代号见表2。注：双扇防火门关闭方向代号，以安装锁的门扇关闭方向表示。5、按耐火性能分类5.1A类（隔热）防火门5.1.1耐火隔热性≥0.60h，耐火完整性≥0.60h，A0.60（丙级）5.1.2耐火隔热性≥0.90h，耐火完整性≥0.90h，A0.90（乙级）5.1.3耐火隔热性≥1.20，耐火完整性≥1.20h，A1.20（甲级）5.1.4耐火隔热性≥2.00h，耐火完整性≥2.00h，A2.005.1.5耐火隔热性≥3.00h，耐火完整性≥3.00h，A3.005.2B类（部分隔热）防火门，耐火隔热性≥0.50h5.2.1耐火完整性≥1.00h，B1.005.2.2耐火完整性≥1.50h，B1.505.2.3耐火完整性≥2.00h，B2.005.2.4耐火完整性≥3.00h，B3.005.3C类（非隔热）5.3.1耐火完整性≥1.00h，C1.005.3.2耐火完整性≥1.50h，C1.505.3.3耐火完整性≥2.00，C2.005.3.4耐火完整性≥3.00h，C3.006、防火门标记为：6.1示例1：MFM-0924-bslk5A1.20（甲）-1。表示A类木质防火门，其洞口宽度为900mm，洞口高度为2400mm，门扇镶玻璃、门框双槽口、带亮窗、有下框，门扇顺时针方向关闭，耐火完整性和耐火隔热性的时间均不小于1.20h的甲级单扇防火门。6.2示例2：GFM-1221-6B1.00-2。表示B类钢质防火门，其洞口宽度为1200mm，洞口高度为2100mm，门扇逆时针方向关闭，其耐火完整性的时间不小于1.00h、耐火隔热性的时间不小于0.50h的双扇防火门。6.3规格防火门规格用洞口尺寸表示，洞口尺寸应符合GB/T5824的相关规定，特殊洞口尺寸可由生产厂方和使用方按需要协商确定。五、要求1.填充材料防火门的门扇内若填充材料，则应填充对人体无毒无害的防火隔热材料。2.3木材2.3.1防火门所用木材应符合JG/T122-2000第5.1.1.1条中对Ⅱ(中)级木材的有关材质要求。2.3.3防火门所用难燃木材的含水率不应大于12%；木材在制作防火门时的含水率不应大于当地的平衡含水率。2.3.4人造板防火门所用人造板应符合JG/T122-2000第5.1.2.2条中对Ⅱ(中)级人造板的有关材质要求。防火门所用难燃人造板的含水率不应大于12%；人造板在制作防火门时的含水率不应大于当地的平衡含水率。2.4钢材2.4.1材质a）防火门框、门扇面板应采用性能不低于冷轧薄钢板的钢质材料，冷轧薄钢板应符合GB/T708的规定。b）防火门所用加固件可采用性能不低于热轧钢材的钢质材料，热轧钢材应符合GB/T709的规定。2.4.2材料厚度防火门所用钢质材料厚度应符合表3的规定。钢质材料厚度（mm）材料厚度门扇面板≥0.8，门框板≥1.2，铰链板≥3.0，不带螺孔的加固件≥1.2，带螺孔的加固件≥3.02.5其他材质材料防火门所用...
