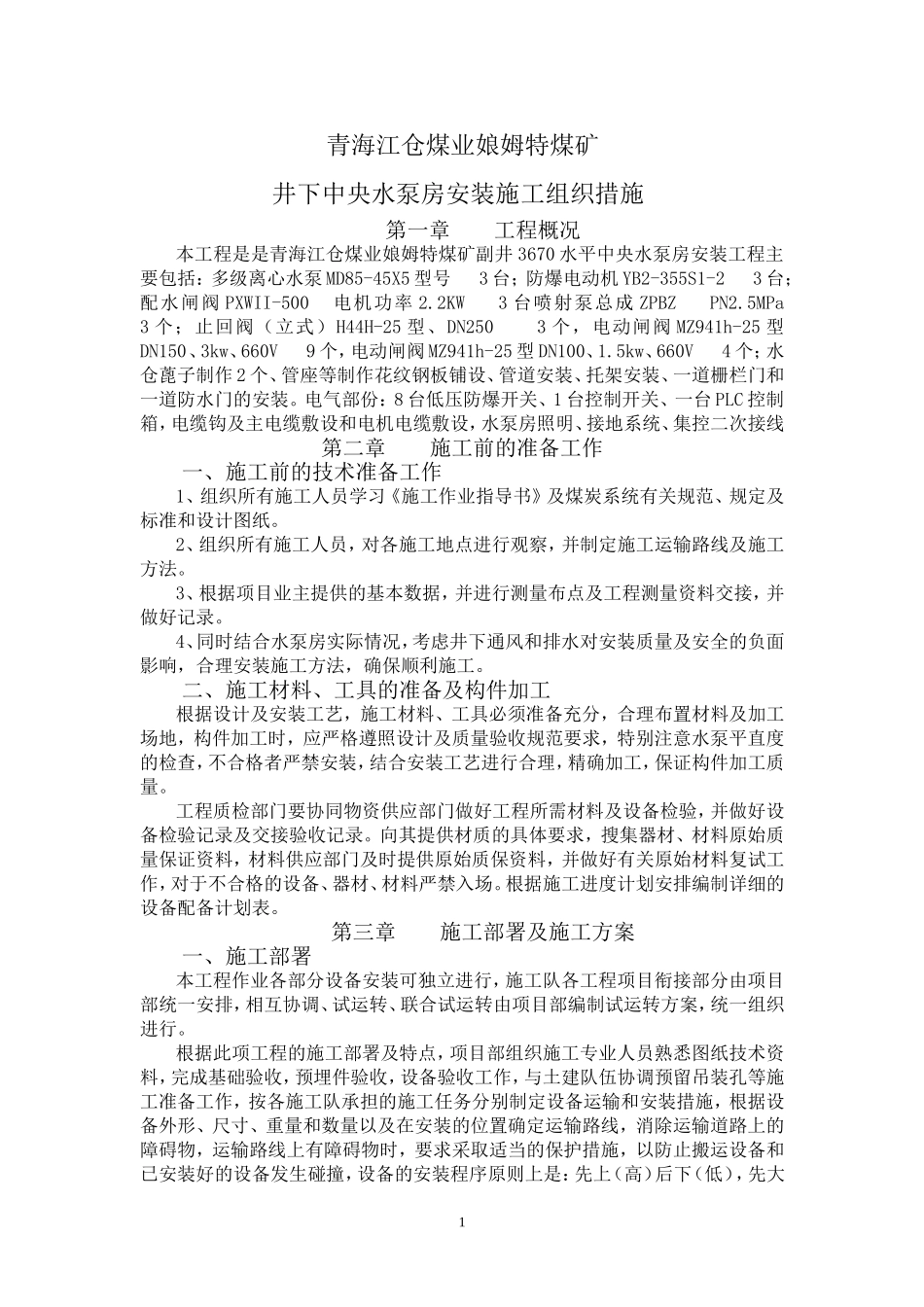

青海江仓煤业娘姆特煤矿井下中央水泵房安装施工组织措施第一章工程概况本工程是是青海江仓煤业娘姆特煤矿副井3670水平中央水泵房安装工程主要包括：多级离心水泵MD85-45X5型号3台；防爆电动机YB2-355S1-23台；配水闸阀PXWII-500电机功率2.2KW3台喷射泵总成ZPBZPN2.5MPa3个；止回阀（立式）H44H-25型、DN2503个，电动闸阀MZ941h-25型DN150、3kw、660V9个，电动闸阀MZ941h-25型DN100、1.5kw、660V4个；水仓蓖子制作2个、管座等制作花纹钢板铺设、管道安装、托架安装、一道栅栏门和一道防水门的安装。电气部份：8台低压防爆开关、1台控制开关、一台PLC控制箱，电缆钩及主电缆敷设和电机电缆敷设，水泵房照明、接地系统、集控二次接线第二章施工前的准备工作一、施工前的技术准备工作1、组织所有施工人员学习《施工作业指导书》及煤炭系统有关规范、规定及标准和设计图纸。2、组织所有施工人员，对各施工地点进行观察，并制定施工运输路线及施工方法。3、根据项目业主提供的基本数据，并进行测量布点及工程测量资料交接，并做好记录。4、同时结合水泵房实际情况，考虑井下通风和排水对安装质量及安全的负面影响，合理安装施工方法，确保顺利施工。二、施工材料、工具的准备及构件加工根据设计及安装工艺，施工材料、工具必须准备充分，合理布置材料及加工场地，构件加工时，应严格遵照设计及质量验收规范要求，特别注意水泵平直度的检查，不合格者严禁安装，结合安装工艺进行合理，精确加工，保证构件加工质量。工程质检部门要协同物资供应部门做好工程所需材料及设备检验，并做好设备检验记录及交接验收记录。向其提供材质的具体要求，搜集器材、材料原始质量保证资料，材料供应部门及时提供原始质保资料，并做好有关原始材料复试工作，对于不合格的设备、器材、材料严禁入场。根据施工进度计划安排编制详细的设备配备计划表。第三章施工部署及施工方案一、施工部署本工程作业各部分设备安装可独立进行，施工队各工程项目衔接部分由项目部统一安排，相互协调、试运转、联合试运转由项目部编制试运转方案，统一组织进行。根据此项工程的施工部署及特点，项目部组织施工专业人员熟悉图纸技术资料，完成基础验收，预埋件验收，设备验收工作，与土建队伍协调预留吊装孔等施工准备工作，按各施工队承担的施工任务分别制定设备运输和安装措施，根据设备外形、尺寸、重量和数量以及在安装的位置确定运输路线，消除运输道路上的障碍物，运输路线上有障碍物时，要求采取适当的保护措施，以防止搬运设备和已安装好的设备发生碰撞，设备的安装程序原则上是：先上（高）后下（低），先大1后小（体积）、先里（离吊装孔较远）后外（离吊装孔较近）。施工现场再根据工艺流程，设备间的相互关系，确定安装顺序，然后再利用吊装梁，土建施工预留口，进行布置吊装设施，进行安装。二、施工方案1、安装顺序基准放线-----大件的卸运-----机械安装-----电气安装-----排水管路安装------试运行。2、施工放线根据矿方提供图纸，本单位组织测量技术人员进场复测，保证水泵的安装位置准确无误。3、水泵、电机、电控设备等大件的下运将泵房及变电所需要的设备吊装至井口，利用副井提升机下运机电设备将设备放置在平板车上用钢丝绳和铁丝将设备与车固定牢靠。然后将设备依次放到副井3670水平，将设备运到水泵房内。第四章施工方法一、设备安装通用部分（一）总则1、设备安装工程应按设计施工。当施工时发现设计有不合理之处，应及时提出个性建议，并经设计变更批准后，方可按变更后的设计施工。2、安装的机械设备，主要的或用于重要的部位的材料，必须符合设计和产品标准的规定，并应有合格证明。3、设备安装中采用的计量和检测器具、仪器、仪表和设备，应符合国家现行计量标准的规定，其精度分级不应低于被检对象的精度分级。4、设备安装中的隐蔽工程，应在工程隐蔽前进行检验，并做出记录，合格后方可继续隐蔽安装。5、设备安装中，应进行自检、互检和专业检查，并对每道工序进行检验和记录。工程验收时，应以记录为依据。（二）放线就位和调平找正1、设备就位前，应按设计图和有关建筑物的轴线标出平面十字中...
