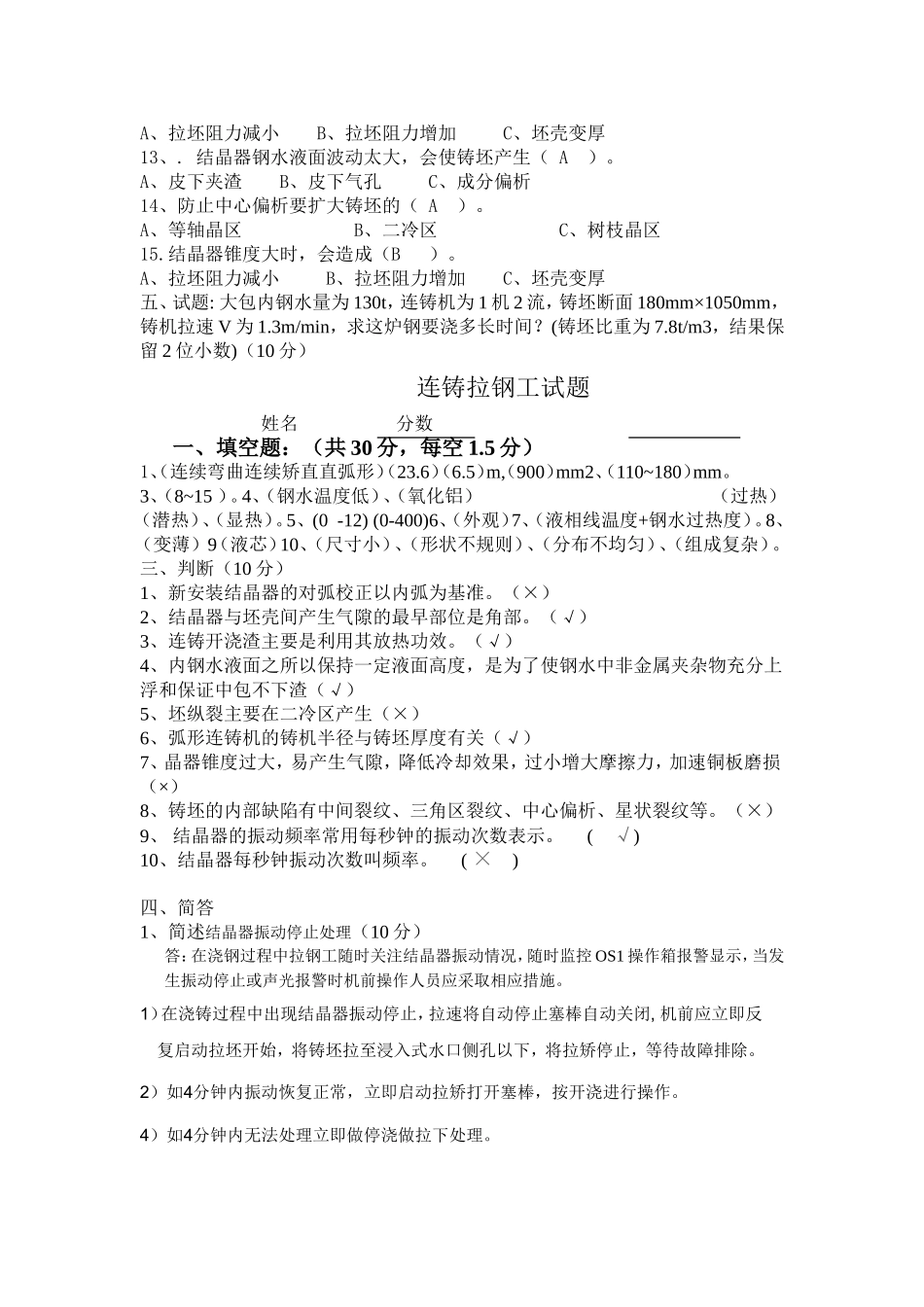

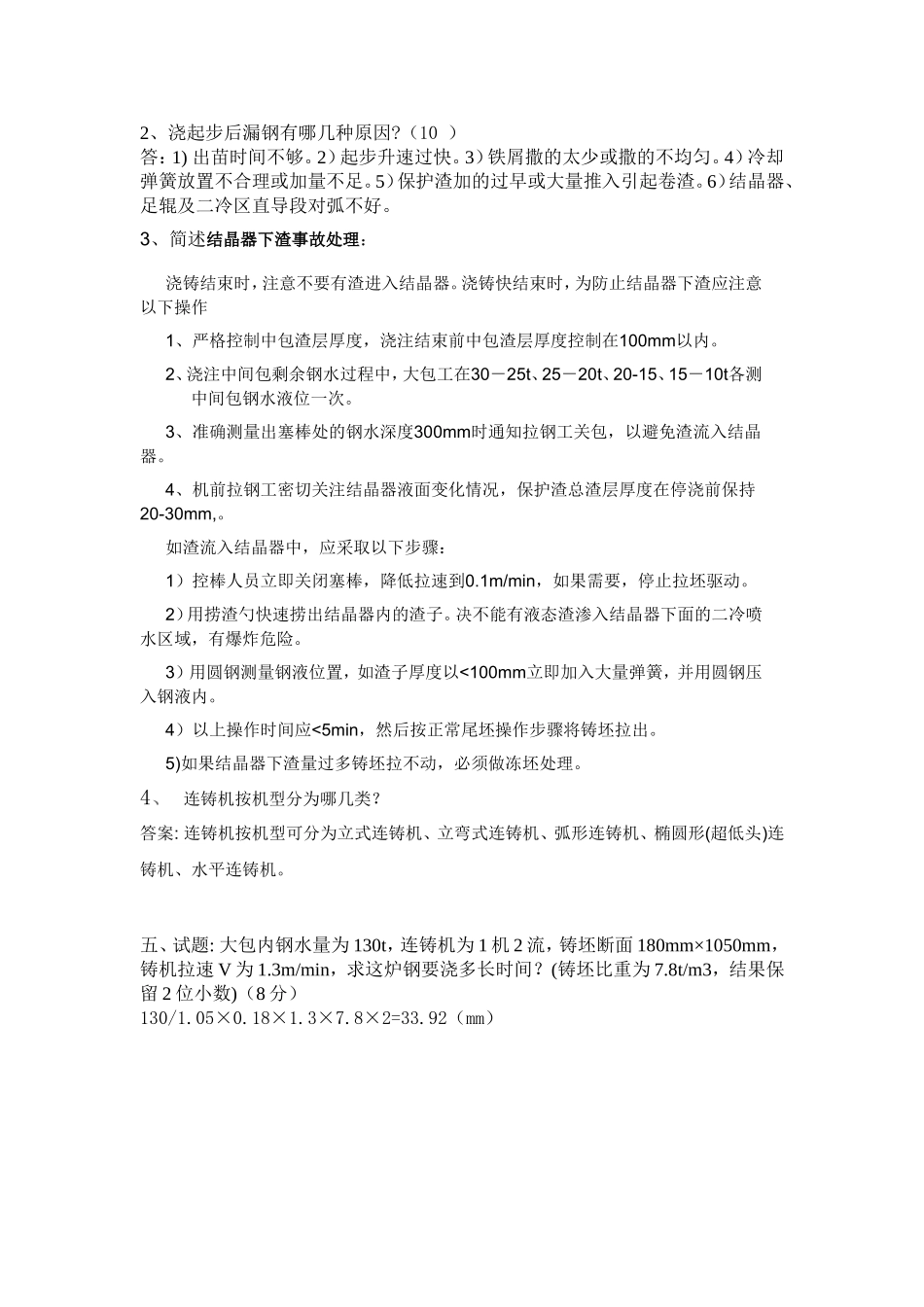

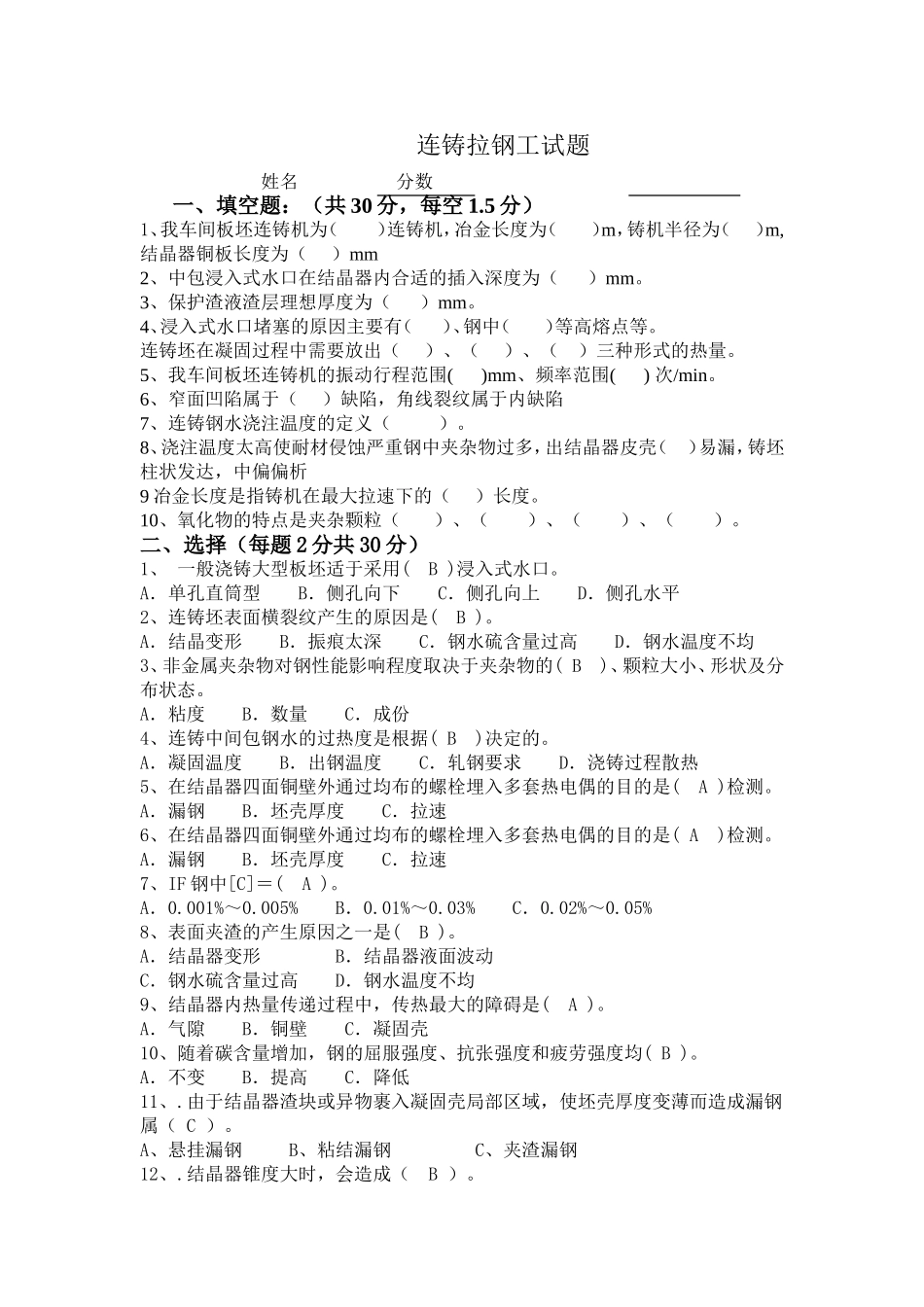

连铸拉钢工试题姓名分数一、填空题：（共30分，每空1.5分）1、我车间板坯连铸机为（）连铸机，冶金长度为（）m，铸机半径为（）m,结晶器铜板长度为（）mm2、中包浸入式水口在结晶器内合适的插入深度为（）mm。3、保护渣液渣层理想厚度为（）mm。4、浸入式水口堵塞的原因主要有（）、钢中（）等高熔点等。连铸坯在凝固过程中需要放出（）、（）、（）三种形式的热量。5、我车间板坯连铸机的振动行程范围()mm、频率范围()次/min。6、窄面凹陷属于（）缺陷，角线裂纹属于内缺陷7、连铸钢水浇注温度的定义（）。8、浇注温度太高使耐材侵蚀严重钢中夹杂物过多，出结晶器皮壳（）易漏，铸坯柱状发达，中偏偏析9冶金长度是指铸机在最大拉速下的（）长度。10、氧化物的特点是夹杂颗粒（）、（）、（）、（）。二、选择（每题2分共30分）1、一般浇铸大型板坯适于采用(B)浸入式水口。A．单孔直筒型B．侧孔向下C．侧孔向上D．侧孔水平2、连铸坯表面横裂纹产生的原因是(B)。A．结晶变形B．振痕太深C．钢水硫含量过高D．钢水温度不均3、非金属夹杂物对钢性能影响程度取决于夹杂物的(B)、颗粒大小、形状及分布状态。A．粘度B．数量C．成份4、连铸中间包钢水的过热度是根据(B)决定的。A．凝固温度B．出钢温度C．轧钢要求D．浇铸过程散热5、在结晶器四面铜壁外通过均布的螺栓埋入多套热电偶的目的是(A)检测。A．漏钢B．坯壳厚度C．拉速6、在结晶器四面铜壁外通过均布的螺栓埋入多套热电偶的目的是(A)检测。A．漏钢B．坯壳厚度C．拉速7、IF钢中[C]＝(A)。A．0.001%～0.005%B．0.01%～0.03%C．0.02%～0.05%8、表面夹渣的产生原因之一是(B)。A．结晶器变形B．结晶器液面波动C．钢水硫含量过高D．钢水温度不均9、结晶器内热量传递过程中，传热最大的障碍是(A)。A．气隙B．铜壁C．凝固壳10、随着碳含量增加，钢的屈服强度、抗张强度和疲劳强度均(B)。A．不变B．提高C．降低11、.由于结晶器渣块或异物裹入凝固壳局部区域，使坯壳厚度变薄而造成漏钢属（C）。A、悬挂漏钢B、粘结漏钢C、夹渣漏钢12、.结晶器锥度大时，会造成（B）。A、拉坯阻力减小B、拉坯阻力增加C、坯壳变厚13、.结晶器钢水液面波动太大，会使铸坯产生（A）。A、皮下夹渣B、皮下气孔C、成分偏析14、防止中心偏析要扩大铸坯的（A）。A、等轴晶区B、二冷区C、树枝晶区15.结晶器锥度大时，会造成（B）。A、拉坯阻力减小B、拉坯阻力增加C、坯壳变厚五、试题:大包内钢水量为130t，连铸机为1机2流，铸坯断面180mm×1050mm，铸机拉速V为1.3m/min，求这炉钢要浇多长时间？(铸坯比重为7.8t/m3，结果保留2位小数)（10分）连铸拉钢工试题姓名分数一、填空题：（共30分，每空1.5分）1、（连续弯曲连续矫直直弧形）（23.6）（6.5）m,（900）mm2、（110~180）mm。3、（8~15）。4、（钢水温度低）、（氧化铝）（过热）（潜热）、（显热）。5、(0-12)(0-400)6、（外观）7、（液相线温度+钢水过热度）。8、（变薄）9（液芯）10、（尺寸小）、（形状不规则）、（分布不均匀）、（组成复杂）。三、判断（10分）1、新安装结晶器的对弧校正以内弧为基准。（×）2、结晶器与坯壳间产生气隙的最早部位是角部。（√）3、连铸开浇渣主要是利用其放热功效。（√）4、内钢水液面之所以保持一定液面高度，是为了使钢水中非金属夹杂物充分上浮和保证中包不下渣（√）5、坯纵裂主要在二冷区产生（×）6、弧形连铸机的铸机半径与铸坯厚度有关（√）7、晶器锥度过大，易产生气隙，降低冷却效果，过小增大摩擦力，加速铜板磨损（×）8、铸坯的内部缺陷有中间裂纹、三角区裂纹、中心偏析、星状裂纹等。（×）9、结晶器的振动频率常用每秒钟的振动次数表示。(√)10、结晶器每秒钟振动次数叫频率。(×)四、简答1、简述结晶器振动停止处理（10分）答：在浇钢过程中拉钢工随时关注结晶器振动情况，随时监控OS1操作箱报警显示，当发生振动停止或声光报警时机前操作人员应采取相应措施。1）在浇铸过程中出现结晶器振动停止，拉速将自动停止塞棒自动关闭,机前应立即反复启动拉坯开始，将铸坯拉至浸入式水口侧孔以下，将拉矫停止，等待故障排除。2）如4分钟内振动恢复正常，立即启动...
