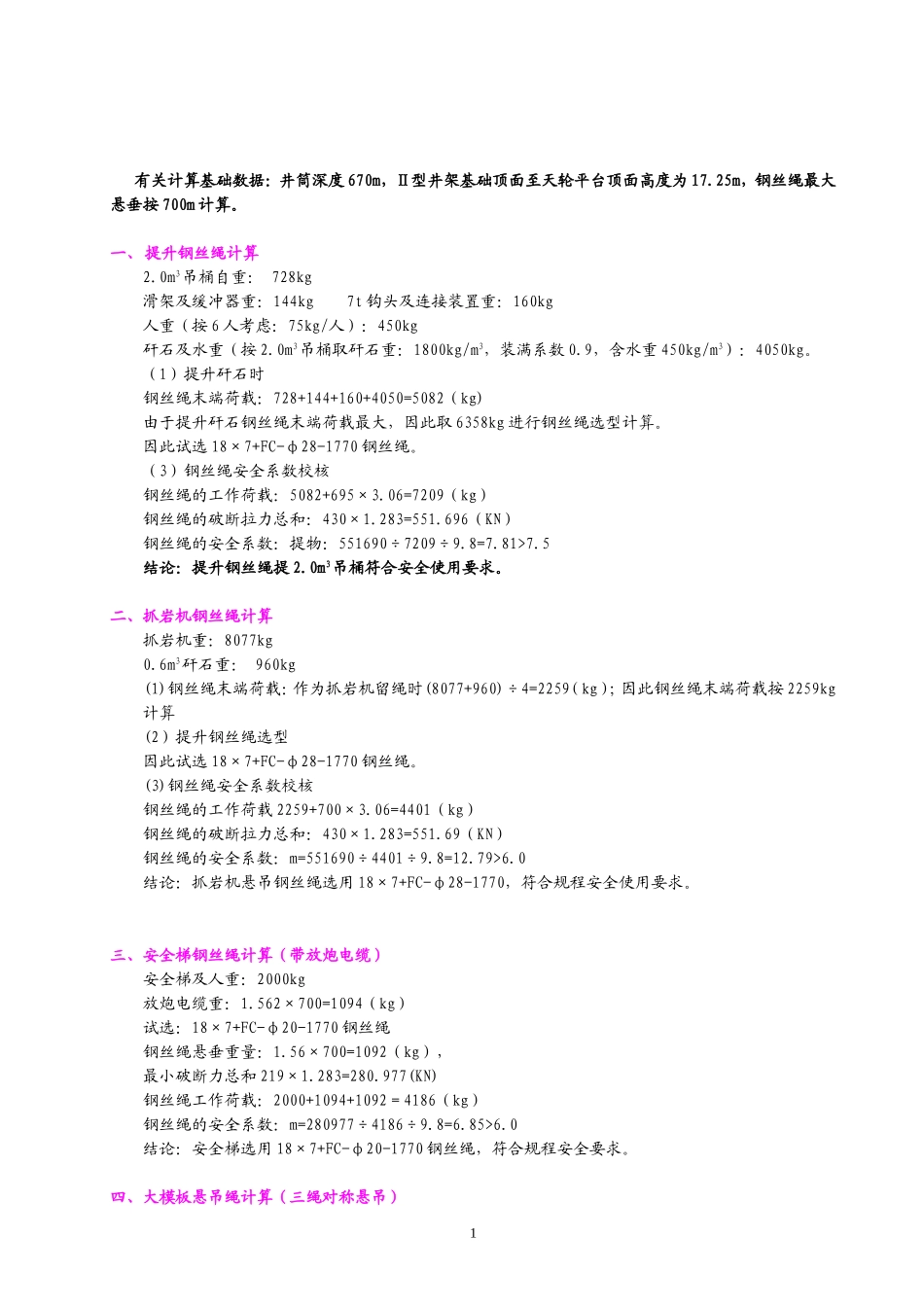

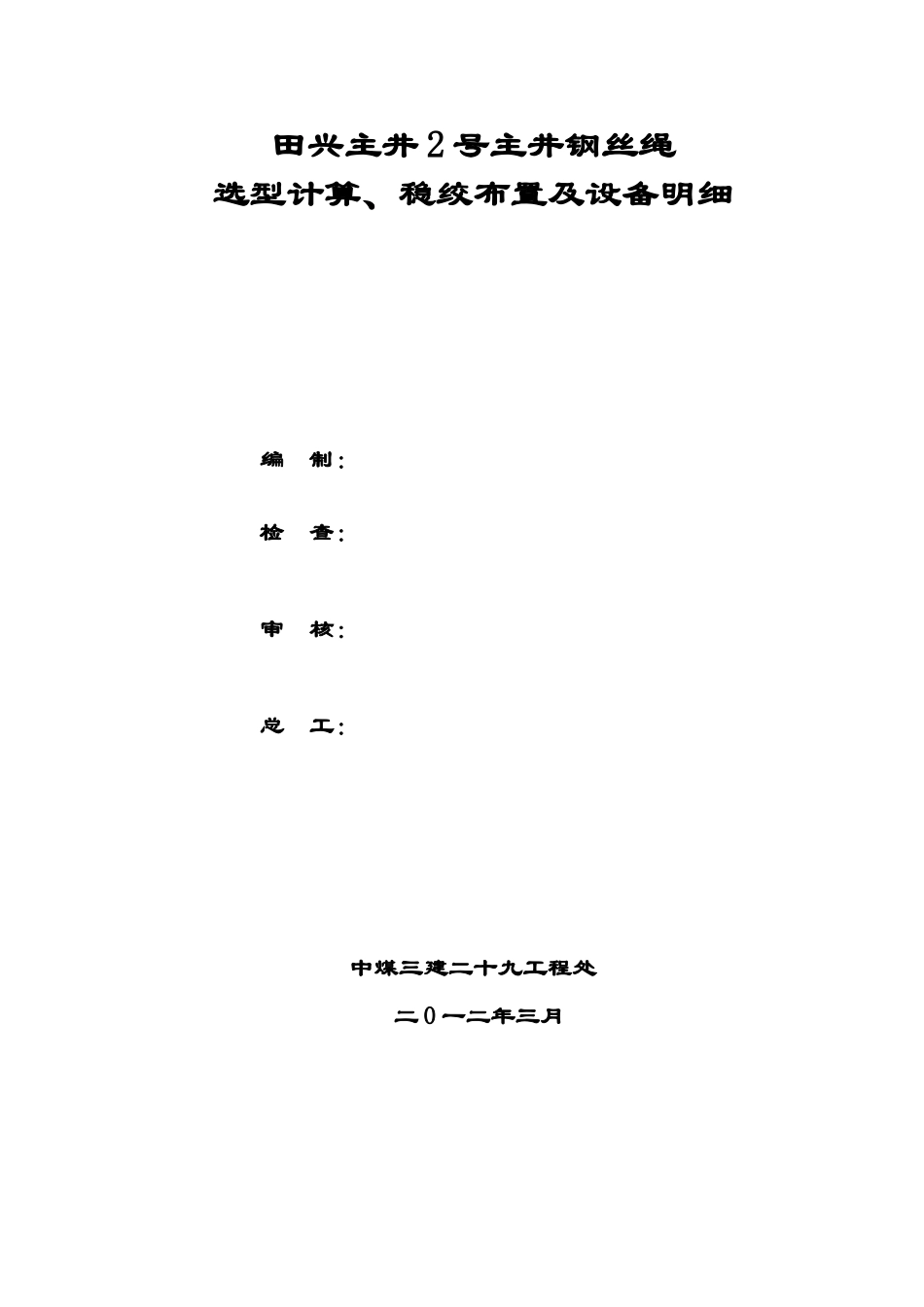

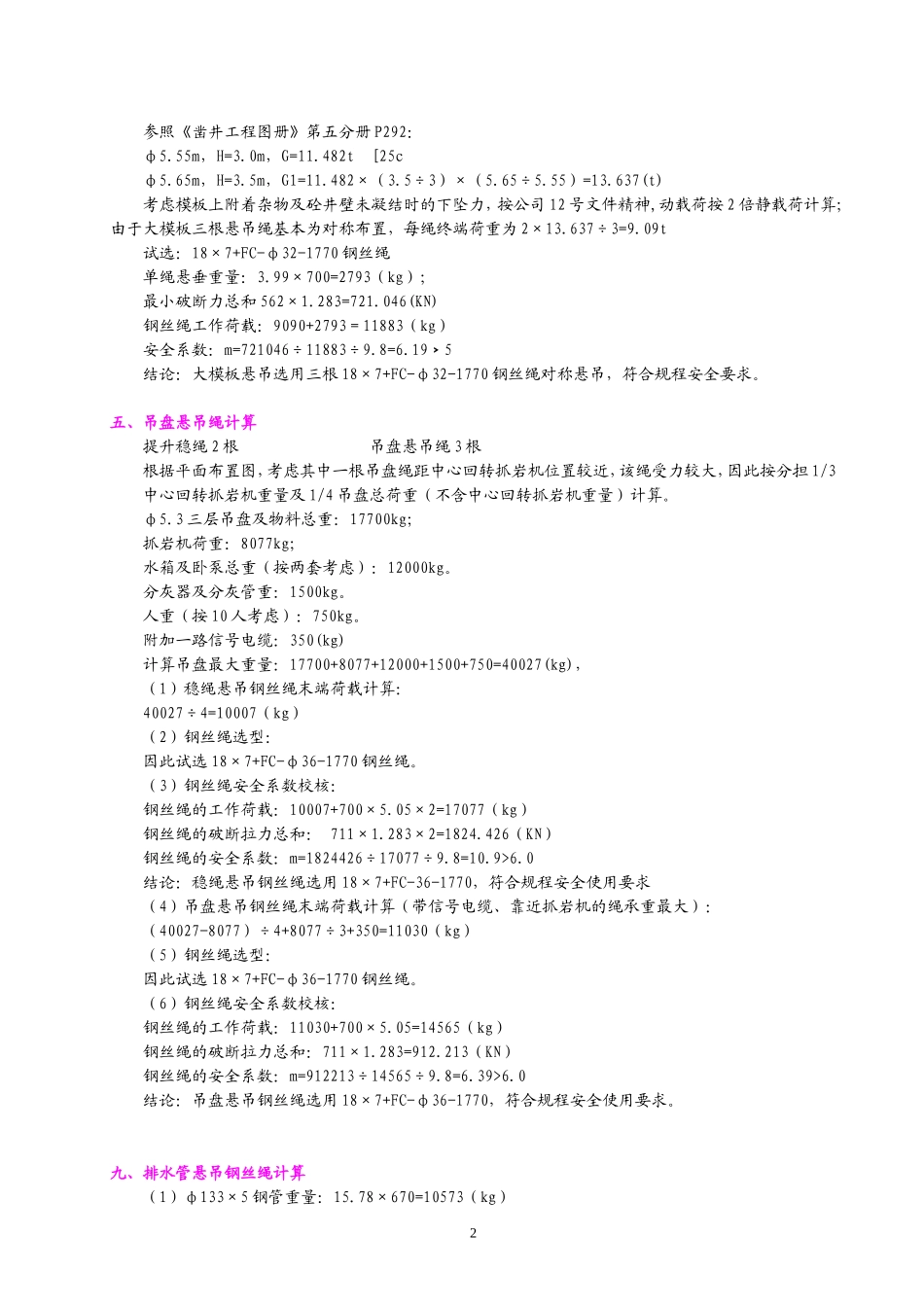

田兴主井2号主井钢丝绳选型计算、稳绞布置及设备明细编制:检查:审核:总工:中煤三建二十九工程处二0一二年三月有关计算基础数据:井筒深度670m,Ⅱ型井架基础顶面至天轮平台顶面高度为17.25m,钢丝绳最大悬垂按700m计算。一、提升钢丝绳计算2.0m3吊桶自重:728kg滑架及缓冲器重:144kg7t钩头及连接装置重:160kg人重(按6人考虑:75kg/人):450kg矸石及水重(按2.0m3吊桶取矸石重:1800kg/m3,装满系数0.9,含水重450kg/m3):4050kg。(1)提升矸石时钢丝绳末端荷载:728+144+160+4050=5082(kg)由于提升矸石钢丝绳末端荷载最大,因此取6358kg进行钢丝绳选型计算。因此试选18×7+FC-φ28-1770钢丝绳。(3)钢丝绳安全系数校核钢丝绳的工作荷载:5082+695×3.06=7209(kg)钢丝绳的破断拉力总和:430×1.283=551.696(KN)钢丝绳的安全系数:提物:551690÷7209÷9.8=7.81>7.5结论:提升钢丝绳提2.0m3吊桶符合安全使用要求。二、抓岩机钢丝绳计算抓岩机重:8077kg0.6m3矸石重:960kg(1)钢丝绳末端荷载:作为抓岩机留绳时(8077+960)÷4=2259(kg);因此钢丝绳末端荷载按2259kg计算(2)提升钢丝绳选型因此试选18×7+FC-φ28-1770钢丝绳。(3)钢丝绳安全系数校核钢丝绳的工作荷载2259+700×3.06=4401(kg)钢丝绳的破断拉力总和:430×1.283=551.69(KN)钢丝绳的安全系数:m=551690÷4401÷9.8=12.79>6.0结论:抓岩机悬吊钢丝绳选用18×7+FC-φ28-1770,符合规程安全使用要求。三、安全梯钢丝绳计算(带放炮电缆)安全梯及人重:2000kg放炮电缆重:1.562×700=1094(kg)试选:18×7+FC-φ20-1770钢丝绳钢丝绳悬垂重量:1.56×700=1092(kg),最小破断力总和219×1.283=280.977(KN)钢丝绳工作荷载:2000+1094+1092=4186(kg)钢丝绳的安全系数:m=280977÷4186÷9.8=6.85>6.0结论:安全梯选用18×7+FC-φ20-1770钢丝绳,符合规程安全要求。四、大模板悬吊绳计算(三绳对称悬吊)1参照《凿井工程图册》第五分册P292:φ5.55m,H=3.0m,G=11.482t[25cφ5.65m,H=3.5m,G1=11.482×(3.5÷3)×(5.65÷5.55)=13.637(t)考虑模板上附着杂物及砼井壁未凝结时的下坠力,按公司12号文件精神,动载荷按2倍静载荷计算;由于大模板三根悬吊绳基本为对称布置,每绳终端荷重为2×13.637÷3=9.09t试选:18×7+FC-φ32-1770钢丝绳单绳悬垂重量:3.99×700=2793(kg);最小破断力总和562×1.283=721.046(KN)钢丝绳工作荷载:9090+2793=11883(kg)安全系数:m=721046÷11883÷9.8=6.195﹥结论:大模板悬吊选用三根18×7+FC-φ32-1770钢丝绳对称悬吊,符合规程安全要求。五、吊盘悬吊绳计算提升稳绳2根吊盘悬吊绳3根根据平面布置图,考虑其中一根吊盘绳距中心回转抓岩机位置较近,该绳受力较大,因此按分担1/3中心回转抓岩机重量及1/4吊盘总荷重(不含中心回转抓岩机重量)计算。φ5.3三层吊盘及物料总重:17700kg;抓岩机荷重:8077kg;水箱及卧泵总重(按两套考虑):12000kg。分灰器及分灰管重:1500kg。人重(按10人考虑):750kg。附加一路信号电缆:350(kg)计算吊盘最大重量:17700+8077+12000+1500+750=40027(kg),(1)稳绳悬吊钢丝绳末端荷载计算:40027÷4=10007(kg)(2)钢丝绳选型:因此试选18×7+FC-φ36-1770钢丝绳。(3)钢丝绳安全系数校核:钢丝绳的工作荷载:10007+700×5.05×2=17077(kg)钢丝绳的破断拉力总和:711×1.283×2=1824.426(KN)钢丝绳的安全系数:m=1824426÷17077÷9.8=10.9>6.0结论:稳绳悬吊钢丝绳选用18×7+FC-36-1770,符合规程安全使用要求(4)吊盘悬吊钢丝绳末端荷载计算(带信号电缆、靠近抓岩机的绳承重最大):(40027-8077)÷4+8077÷3+350=11030(kg)(5)钢丝绳选型:因此试选18×7+FC-φ36-1770钢丝绳。(6)钢丝绳安全系数校核:钢丝绳的工作荷载:11030+700×5.05=14565(kg)钢丝绳的破断拉力总和:711×1.283=912.213(KN)钢丝绳的安全系数:m=912213÷14565÷9.8=6.39>6.0结论:吊盘悬吊钢丝绳选用18×7+FC-φ36-1770,符合规程安全使用要求。九、排水管悬吊钢丝绳计算(1)φ133×5钢管重量:15.78×670=10573(kg)25英寸法兰...
