外墙双排脚手架搭设高度及立杆的稳定性VIP免费

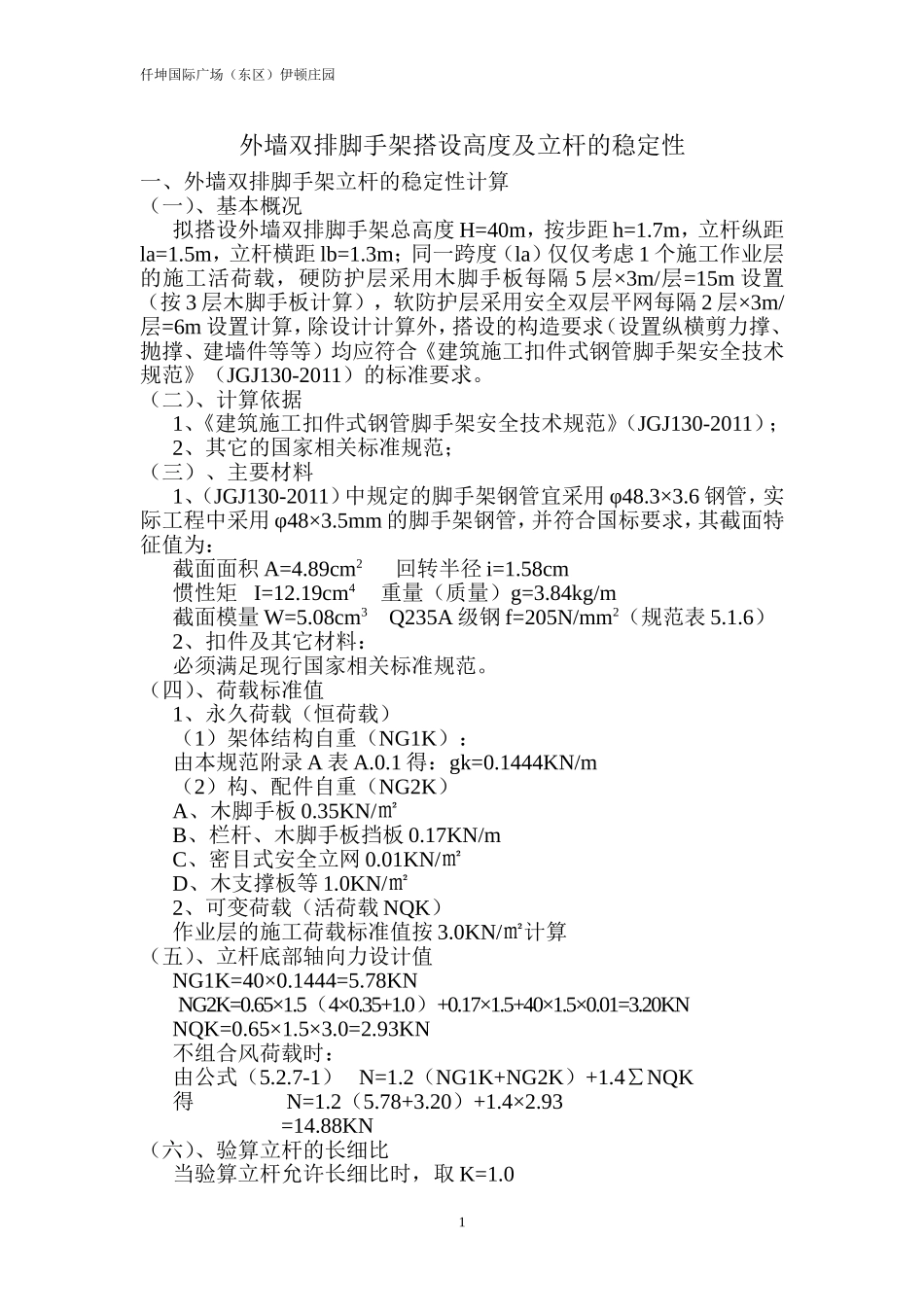

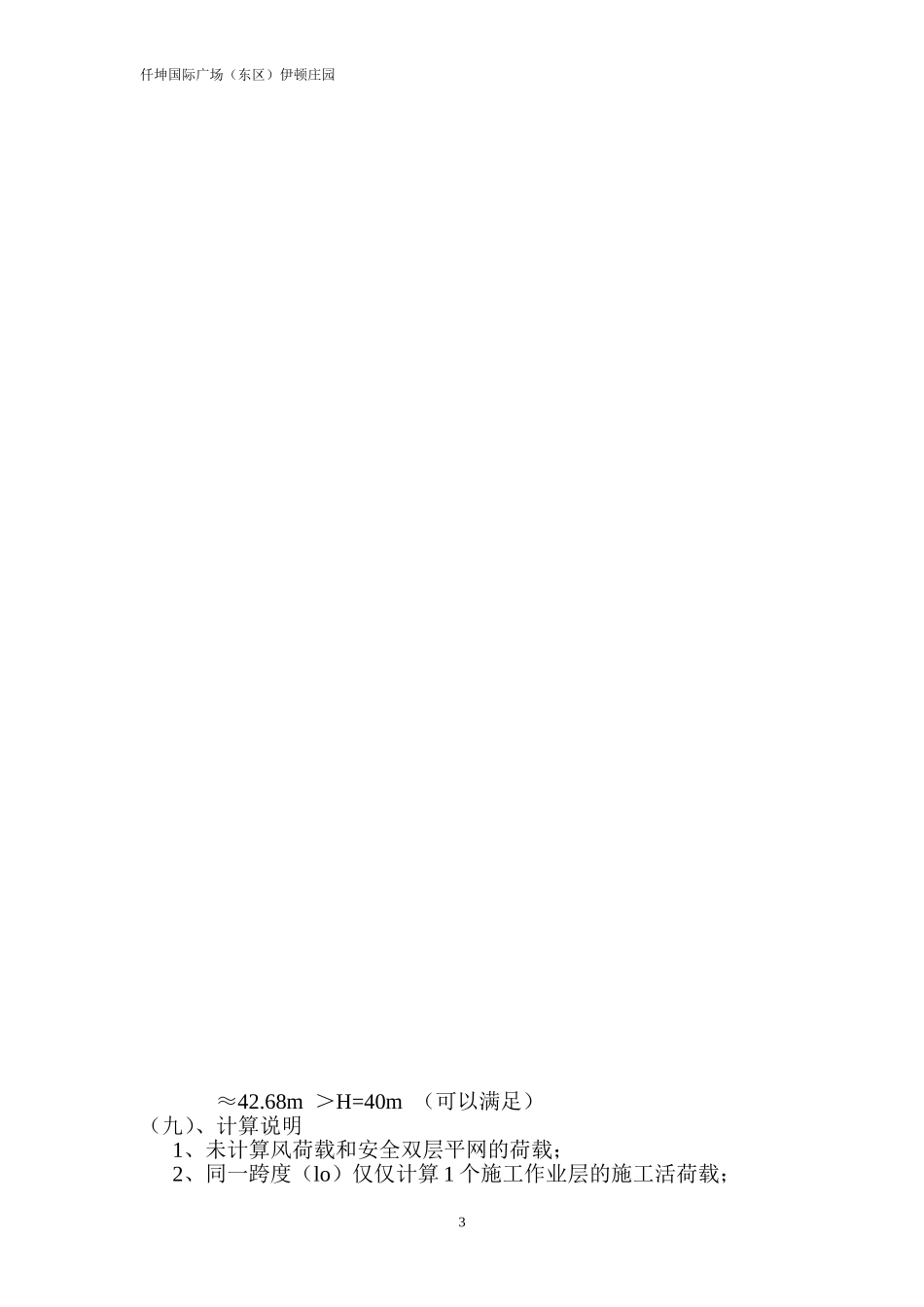

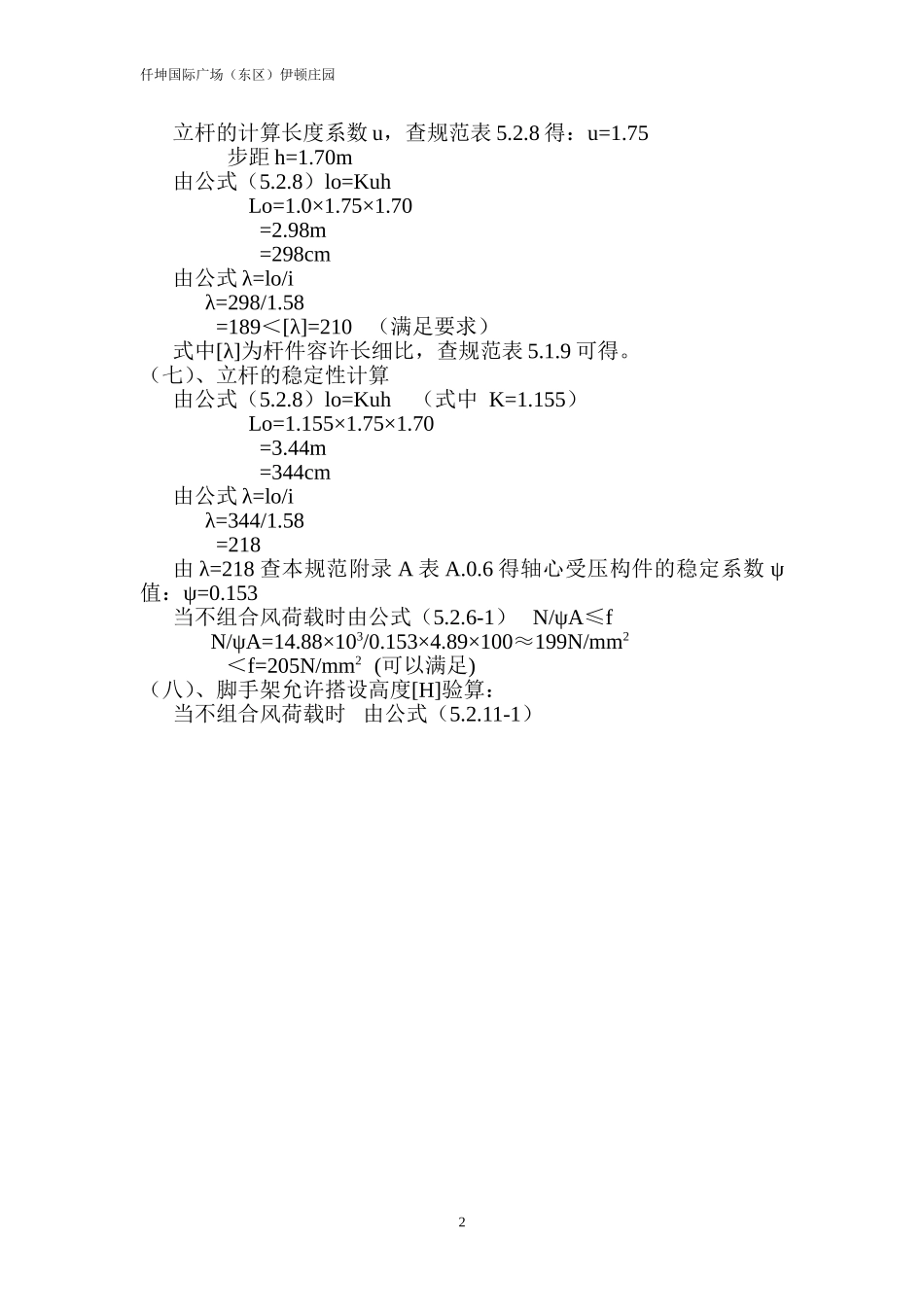

1仟坤国际广场（东区）伊顿庄园外墙双排脚手架搭设高度及立杆的稳定性一、外墙双排脚手架立杆的稳定性计算（一）、基本概况拟搭设外墙双排脚手架总高度H=40m，按步距h=1.7m，立杆纵距la=1.5m，立杆横距lb=1.3m；同一跨度（la）仅仅考虑1个施工作业层的施工活荷载，硬防护层采用木脚手板每隔5层×3m/层=15m设置（按3层木脚手板计算），软防护层采用安全双层平网每隔2层×3m/层=6m设置计算，除设计计算外，搭设的构造要求（设置纵横剪力撑、抛撑、建墙件等等）均应符合《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）的标准要求。（二）、计算依据1、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）；2、其它的国家相关标准规范；（三）、主要材料1、（JGJ130-2011）中规定的脚手架钢管宜采用φ48.3×3.6钢管，实际工程中采用φ48×3.5mm的脚手架钢管，并符合国标要求，其截面特征值为：截面面积A=4.89cm2回转半径i=1.58cm惯性矩I=12.19cm4重量（质量）g=3.84kg/m截面模量W=5.08cm3Q235A级钢f=205N/mm2（规范表5.1.6）2、扣件及其它材料：必须满足现行国家相关标准规范。（四）、荷载标准值1、永久荷载（恒荷载）（1）架体结构自重（NG1K）：由本规范附录A表A.0.1得：gk=0.1444KN/m（2）构、配件自重（NG2K）A、木脚手板0.35KN/㎡B、栏杆、木脚手板挡板0.17KN/mC、密目式安全立网0.01KN/㎡D、木支撑板等1.0KN/㎡2、可变荷载（活荷载NQK）作业层的施工荷载标准值按3.0KN/㎡计算（五）、立杆底部轴向力设计值NG1K=40×0.1444=5.78KNNG2K=0.65×1.5（4×0.35+1.0）+0.17×1.5+40×1.5×0.01=3.20KNNQK=0.65×1.5×3.0=2.93KN不组合风荷载时：由公式（5.2.7-1）N=1.2（NG1K+NG2K）+1.4∑NQK得N=1.2（5.78+3.20）+1.4×2.93=14.88KN（六）、验算立杆的长细比当验算立杆允许长细比时，取K=1.02仟坤国际广场（东区）伊顿庄园立杆的计算长度系数u，查规范表5.2.8得：u=1.75步距h=1.70m由公式（5.2.8）lo=KuhLo=1.0×1.75×1.70=2.98m=298cm由公式λ=lo/iλ=298/1.58=189＜[λ]=210（满足要求）式中[λ]为杆件容许长细比，查规范表5.1.9可得。（七）、立杆的稳定性计算由公式（5.2.8）lo=Kuh（式中K=1.155）Lo=1.155×1.75×1.70=3.44m=344cm由公式λ=lo/iλ=344/1.58=218由λ=218查本规范附录A表A.0.6得轴心受压构件的稳定系数ψ值：ψ=0.153当不组合风荷载时由公式（5.2.6-1）N/ψA≤fN/ψA=14.88×103/0.153×4.89×100≈199N/mm2＜f=205N/mm2(可以满足)（八）、脚手架允许搭设高度[H]验算：当不组合风荷载时由公式（5.2.11-1）3仟坤国际广场（东区）伊顿庄园[H]ψAf-(1.2NG2K+1.4∑NQK)1.2gk[H]0.153×4.89×100×205－(1.2×3.20×10+1.4×2.93×10)1.2×0.1444×10333≈42.68m＞H=40m（可以满足）（九）、计算说明1、未计算风荷载和安全双层平网的荷载；2、同一跨度（lo）仅仅计算1个施工作业层的施工活荷载；4仟坤国际广场（东区）伊顿庄园3、仅按3层木脚手板作为硬防护层计算荷载；4、脚手架钢管按φ48×3.5mm的截面特征值计算，并以此计算立杆的稳定性和脚手架的允许搭设高度；5、脚手架钢管及所有构配件的材料性能、理化指标等必须满足国家现行相关标准、规范及规程。（十）、意见及结论1、根据本规范表6.11-1可知：连墙件按二步三跨设置，为了达到拟搭设的脚手架高度，步距由h=1.70m应改为h=1.50m，其它的立杆横距lo=1.30m，立杆纵距la=1.50m仍不变。地面粗糙度B类，基本风压Wo=0.40KN/㎡。2、构造措施要求：（1）、主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除；（2）、脚手架必须设置纵、横扫地杆，扫地杆采用直角扣件固定在距钢管底端不大于200mm处的立杆上；（3）、脚手架立杆接长除顶层顶步外，其余各层各步接头必须采用对接扣件连接；（4）、连墙件：对于高度24m以上的双排脚手架，应采用刚性连墙件与建筑物连接；本工程采用二步三跨的刚性连墙件；每根连墙件覆盖面积S=（2×1.50）×（3×1.50）=13.50㎡＜40㎡（满足要求）；（5）、剪刀撑与横向斜撑：A、高度在24m及以上双排脚手架应在外侧全立面连续设置剪力撑（详见本规范第6.6.3条为...
