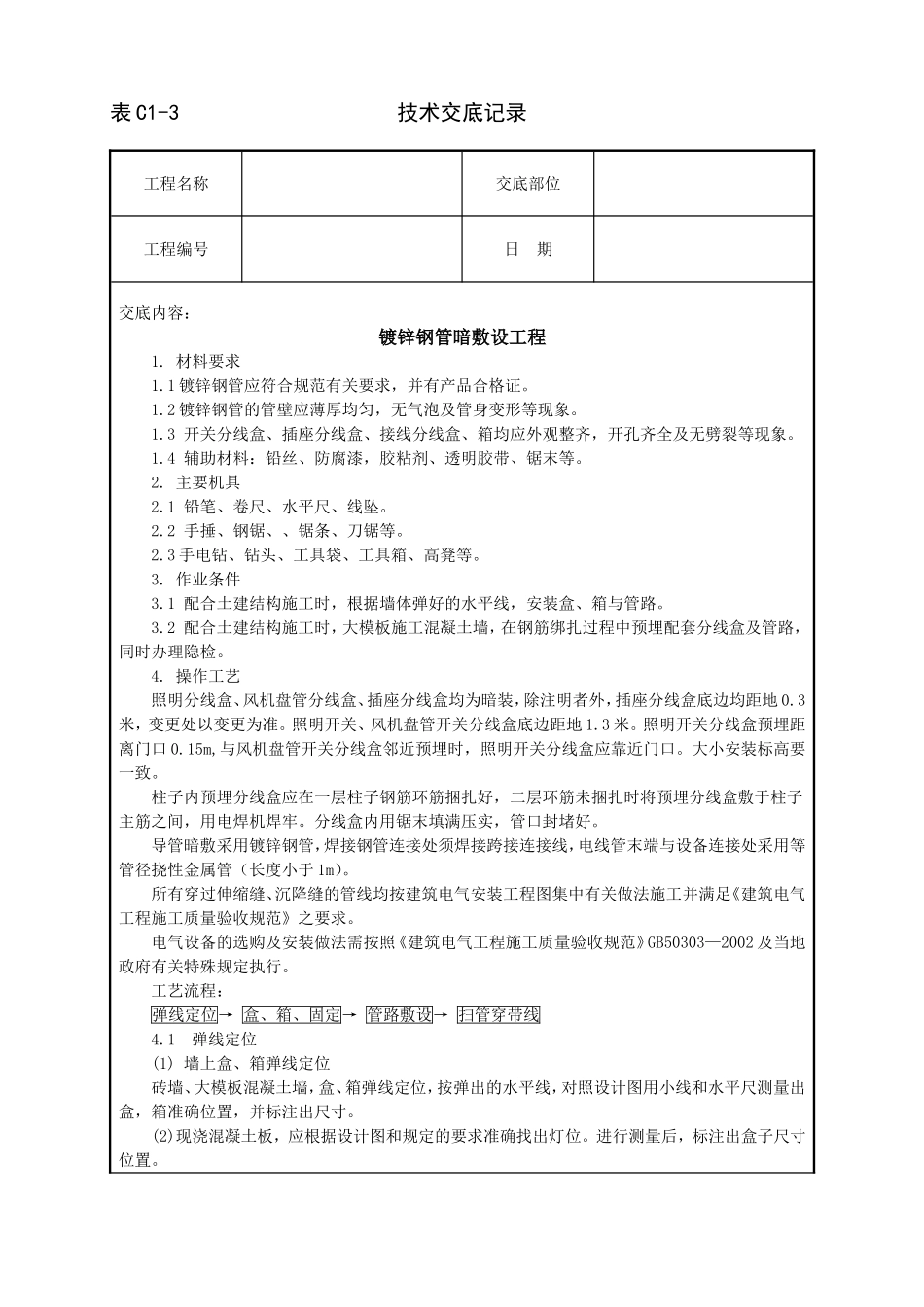

表C1-3技术交底记录工程名称交底部位工程编号日期交底内容：镀锌钢管暗敷设工程1.材料要求1.1镀锌钢管应符合规范有关要求，并有产品合格证。1.2镀锌钢管的管壁应薄厚均匀，无气泡及管身变形等现象。1.3开关分线盒、插座分线盒、接线分线盒、箱均应外观整齐，开孔齐全及无劈裂等现象。1.4辅助材料：铅丝、防腐漆，胶粘剂、透明胶带、锯末等。2.主要机具2.1铅笔、卷尺、水平尺、线坠。2.2手捶、钢锯、、锯条、刀锯等。2.3手电钻、钻头、工具袋、工具箱、高凳等。3.作业条件3.1配合土建结构施工时，根据墙体弹好的水平线，安装盒、箱与管路。3.2配合土建结构施工时，大模板施工混凝土墙，在钢筋绑扎过程中预埋配套分线盒及管路，同时办理隐检。4.操作工艺照明分线盒、风机盘管分线盒、插座分线盒均为暗装，除注明者外，插座分线盒底边均距地0.3米，变更处以变更为准。照明开关、风机盘管开关分线盒底边距地1.3米。照明开关分线盒预埋距离门口0.15m,与风机盘管开关分线盒邻近预埋时，照明开关分线盒应靠近门口。大小安装标高要一致。柱子内预埋分线盒应在一层柱子钢筋环筋捆扎好，二层环筋未捆扎时将预埋分线盒敷于柱子主筋之间，用电焊机焊牢。分线盒内用锯末填满压实，管口封堵好。导管暗敷采用镀锌钢管，焊接钢管连接处须焊接跨接连接线，电线管末端与设备连接处采用等管径挠性金属管（长度小于1m）。所有穿过伸缩缝、沉降缝的管线均按建筑电气安装工程图集中有关做法施工并满足《建筑电气工程施工质量验收规范》之要求。电气设备的选购及安装做法需按照《建筑电气工程施工质量验收规范》GB50303—2002及当地政府有关特殊规定执行。工艺流程：弹线定位→盒、箱、固定→管路敷设→扫管穿带线4.1弹线定位(1)墙上盒、箱弹线定位砖墙、大模板混凝土墙，盒、箱弹线定位，按弹出的水平线，对照设计图用小线和水平尺测量出盒，箱准确位置，并标注出尺寸。(2)现浇混凝土板，应根据设计图和规定的要求准确找出灯位。进行测量后，标注出盒子尺寸位置。表C1-3技术交底记录工程名称交底部位工程编号日期4.2盒、箱固定(1)盒，箱固定应平正、牢固，锯末饱满，纵横坐标准确。(2)砖墙稳注盒、箱A预留盒、箱孔洞：首先按设计图加工管子长度，配合瓦工施工，在距盒箱的位置约300mm处，预留出进入盒、箱的长度，将管子甩在预留孔外，端头堵好。待稳住盒、箱时，一管一孔的穿入盒、箱。(3)大模板混凝土墙稳住盒、箱：A在模板上打眼，用螺丝将盒、箱固定在模板上。B用穿筋盒直接固定在钢筋上。在拆模前及时将固定盒、箱的螺丝拆除。4.3管路敷设(1)配管要求A镀锌钢管的连接可采用套管焊接法和专用端头进行连接。套管的长度不应小于管直径的三倍，接口处应该用电焊机焊接牢固；B敷设管路时，应尽量减少弯曲。当线路的直线段的长度超过15m时，或直角弯有3个且长度超过8m时，均应在中途装设接线盒。C在加气块上敷管时，只允许沿块缝敷设，不允许剔横槽及剔断钢筋。同时剔槽的宽度和深度均应大于管外径5mm。D管子最小弯曲半径，管子弯曲处的弯扁处，不应有折皱，凹陷和裂缝且弯扁程度不应大于外径的10%。(2)砖墙敷管A管路连接。采用套管粘接法或端头连接。B管进盒、箱连接。采用焊接或端头连接。管进入盒、箱不允许内进外出，应与盒、箱里口平齐，一管一孔，不允许开长孔。(3)大模板混凝土墙配管时，应先将管口封堵好，管穿盒内不断头，管入盒后，管路沿着钢筋敷设，并用电焊机将管焊接在钢筋上。4.4扫管、穿带线时，将管口与盒、箱里口切平。5.质量标准5.1保证项目镀锌钢管的材质及适用场所必须符合设计要求和施工规范的规定。检验方法：观察检查或检查隐蔽工程记录。5.2基本项目(1)管路连接紧密，管口光滑，保护层大于15mm。检验方法：观察检查，检查隐蔽工程记录。(2)盒、箱设置正确，固定可靠，管子进入盒、箱处顺直，在盒、箱内露出的长度应小于5mm。检验方法：观察、尺量检查。(3)穿过变形缝处有补偿装置，补偿装置能活动自如。检验方法：观察检查和检查隐蔽工程记录。5.3允许偏差项目表C1-3技术交底记录工程名称交底部位工程编号日期管路敷设及盒、箱安装允许偏差如表3-3-1所示。6.成品保护6.1管路敷设...
