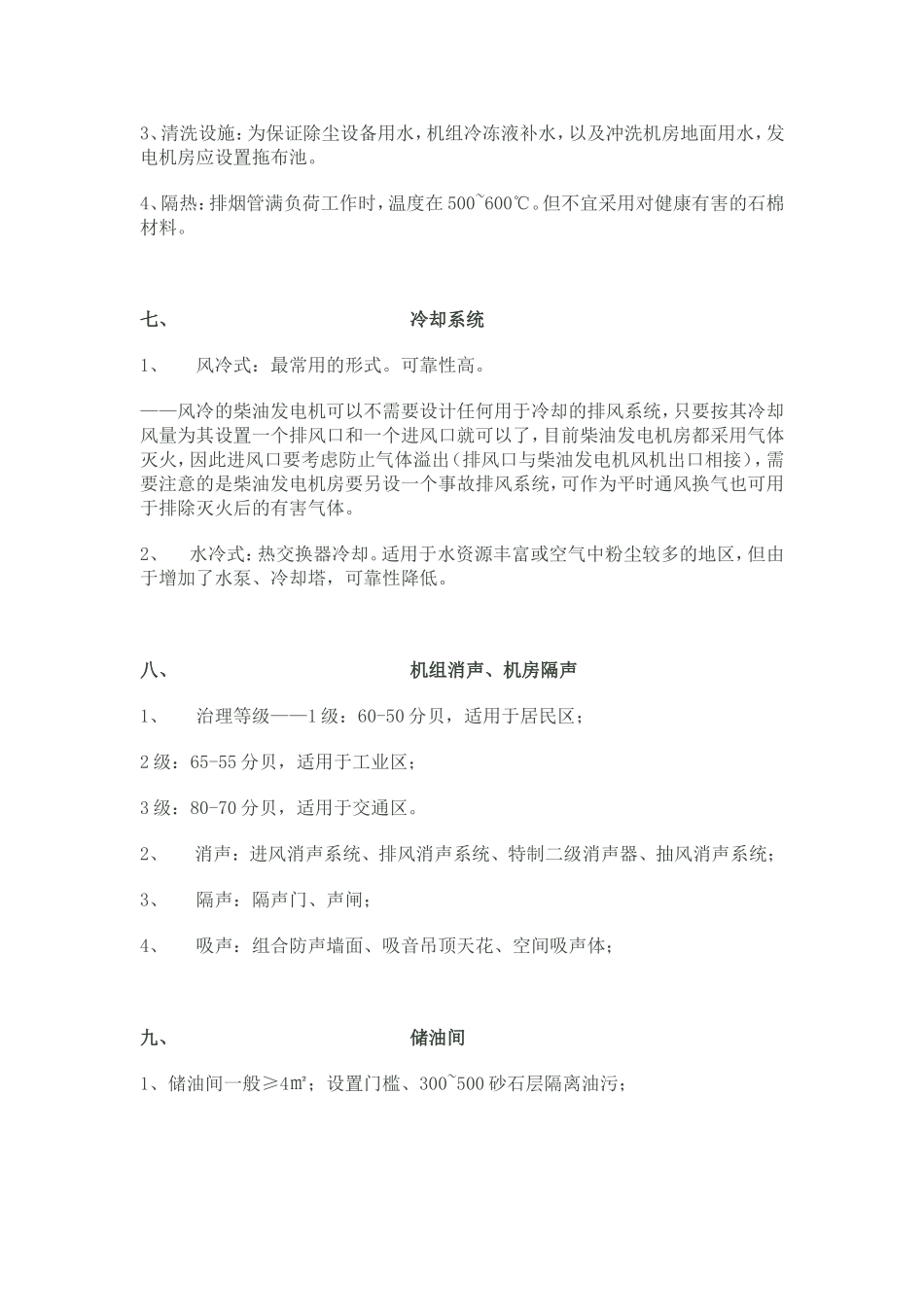

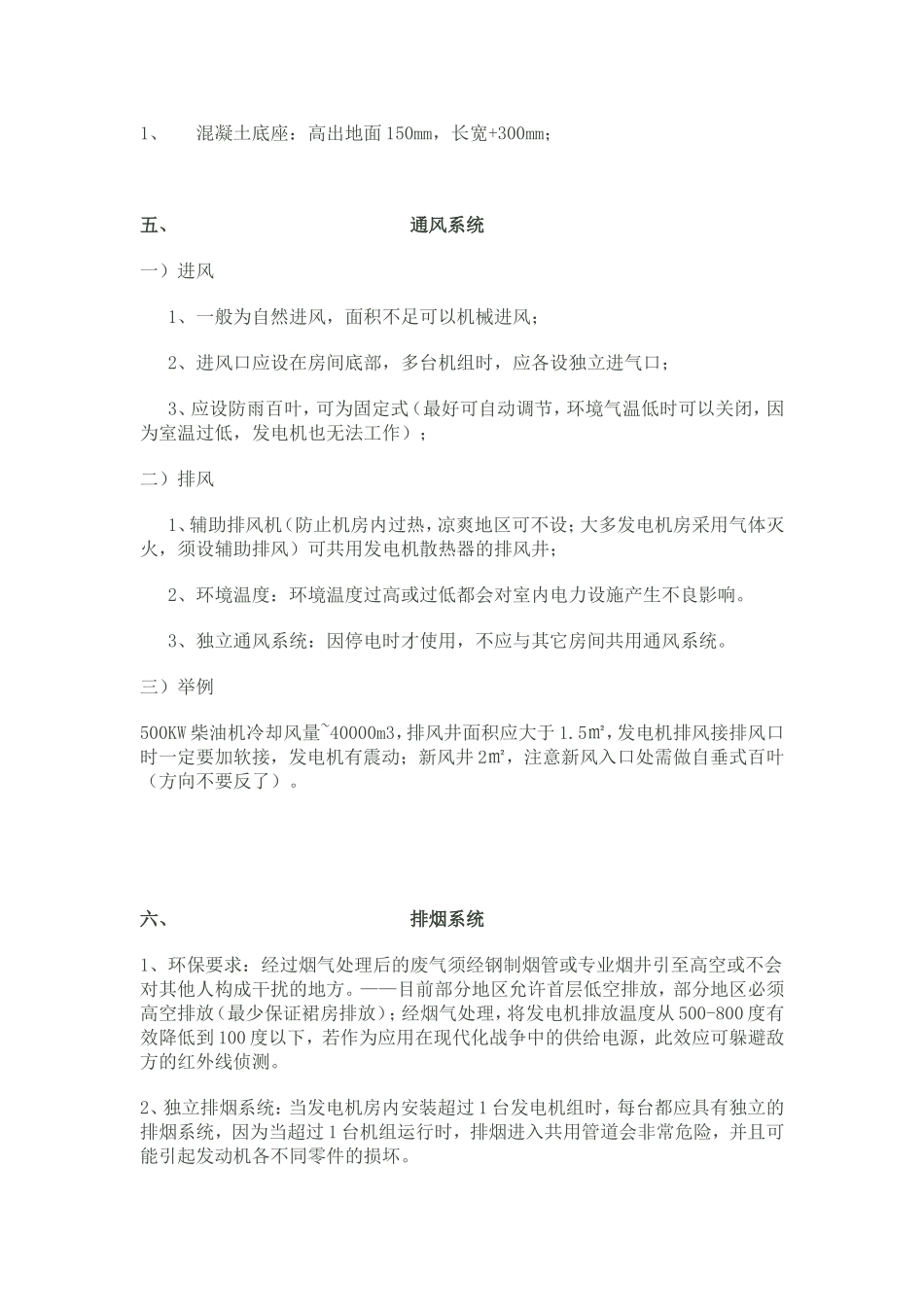

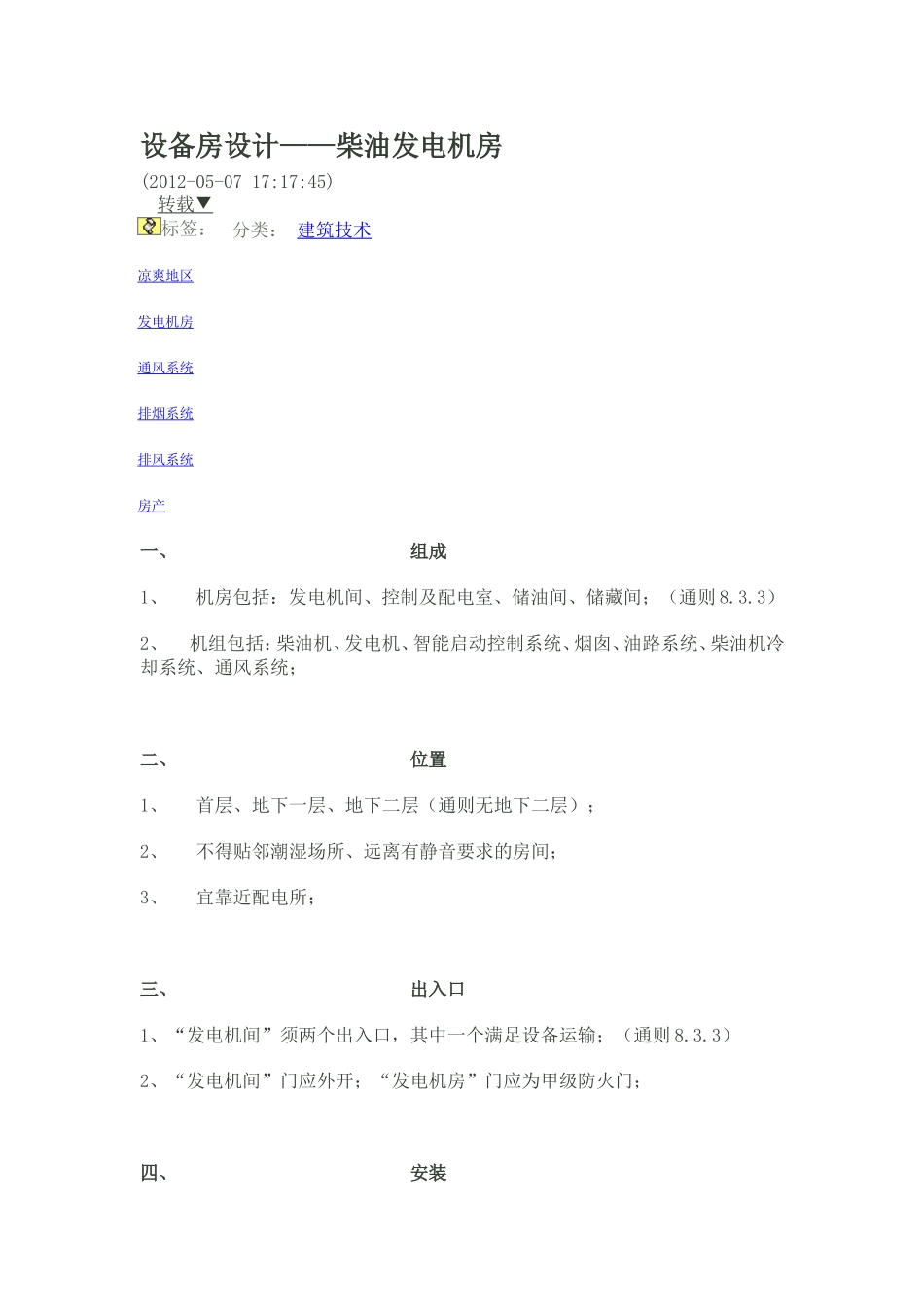

设备房设计——柴油发电机房(2012-05-0717:17:45)转载▼标签：凉爽地区发电机房通风系统排烟系统排风系统房产分类：建筑技术一、组成1、机房包括：发电机间、控制及配电室、储油间、储藏间；（通则8.3.3）2、机组包括：柴油机、发电机、智能启动控制系统、烟囱、油路系统、柴油机冷却系统、通风系统；二、位置1、首层、地下一层、地下二层（通则无地下二层）；2、不得贴邻潮湿场所、远离有静音要求的房间；3、宜靠近配电所；三、出入口1、“发电机间”须两个出入口，其中一个满足设备运输；（通则8.3.3）2、“发电机间”门应外开；“发电机房”门应为甲级防火门；四、安装1、混凝土底座：高出地面150mm，长宽+300mm；五、通风系统一）进风1、一般为自然进风，面积不足可以机械进风；2、进风口应设在房间底部，多台机组时，应各设独立进气口；3、应设防雨百叶，可为固定式（最好可自动调节，环境气温低时可以关闭，因为室温过低，发电机也无法工作）；二）排风1、辅助排风机（防止机房内过热，凉爽地区可不设；大多发电机房采用气体灭火，须设辅助排风）可共用发电机散热器的排风井；2、环境温度：环境温度过高或过低都会对室内电力设施产生不良影响。3、独立通风系统：因停电时才使用，不应与其它房间共用通风系统。三）举例500KW柴油机冷却风量~40000m3，排风井面积应大于1.5㎡，发电机排风接排风口时一定要加软接，发电机有震动；新风井2㎡，注意新风入口处需做自垂式百叶（方向不要反了）。六、排烟系统1、环保要求：经过烟气处理后的废气须经钢制烟管或专业烟井引至高空或不会对其他人构成干扰的地方。——目前部分地区允许首层低空排放，部分地区必须高空排放（最少保证裙房排放）；经烟气处理，将发电机排放温度从500-800度有效降低到100度以下，若作为应用在现代化战争中的供给电源，此效应可躲避敌方的红外线侦测。2、独立排烟系统：当发电机房内安装超过1台发电机组时，每台都应具有独立的排烟系统，因为当超过1台机组运行时，排烟进入共用管道会非常危险，并且可能引起发动机各不同零件的损坏。3、清洗设施：为保证除尘设备用水，机组冷冻液补水，以及冲洗机房地面用水，发电机房应设置拖布池。4、隔热：排烟管满负荷工作时，温度在500~600℃。但不宜采用对健康有害的石棉材料。七、冷却系统1、风冷式：最常用的形式。可靠性高。——风冷的柴油发电机可以不需要设计任何用于冷却的排风系统，只要按其冷却风量为其设置一个排风口和一个进风口就可以了，目前柴油发电机房都采用气体灭火，因此进风口要考虑防止气体溢出（排风口与柴油发电机风机出口相接），需要注意的是柴油发电机房要另设一个事故排风系统，可作为平时通风换气也可用于排除灭火后的有害气体。2、水冷式：热交换器冷却。适用于水资源丰富或空气中粉尘较多的地区，但由于增加了水泵、冷却塔，可靠性降低。八、机组消声、机房隔声1、治理等级——1级：60-50分贝，适用于居民区；2级：65-55分贝，适用于工业区；3级：80-70分贝，适用于交通区。2、消声：进风消声系统、排风消声系统、特制二级消声器、抽风消声系统；3、隔声：隔声门、声闸；4、吸声：组合防声墙面、吸音吊顶天花、空间吸声体；九、储油间1、储油间一般≥4㎡；设置门槛、300~500砂石层隔离油污；
