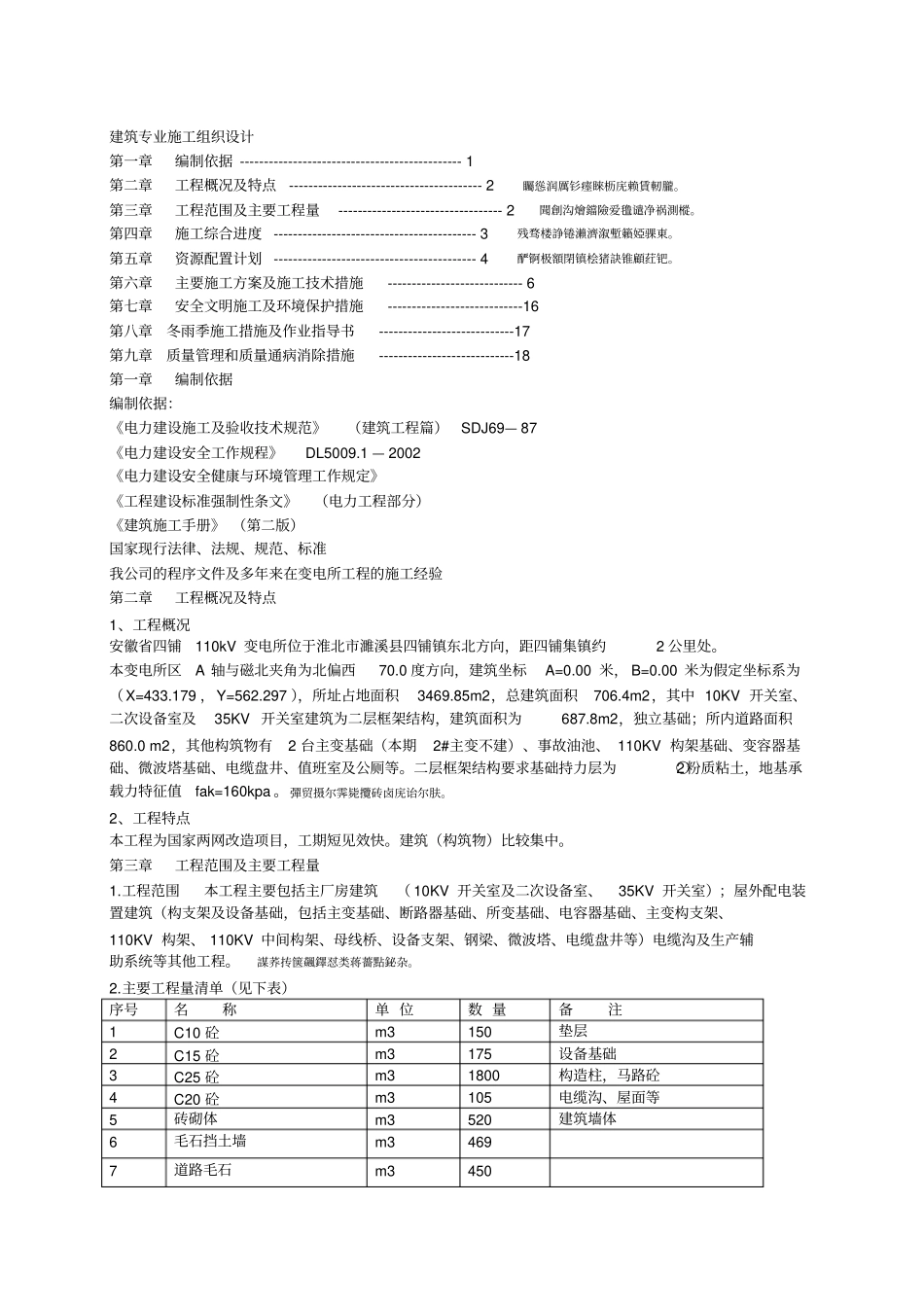

伏四铺变电所工程施工组织设计方案VIP免费

建筑专业施工组织设计第一章编制依据----------------------------------------------1第二章工程概况及特点----------------------------------------2矚慫润厲钐瘗睞枥庑赖賃軔朧。第三章工程范围及主要工程量----------------------------------2聞創沟燴鐺險爱氇谴净祸測樅。第四章施工综合进度------------------------------------------3残骛楼諍锩瀨濟溆塹籟婭骒東。第五章资源配置计划------------------------------------------4酽锕极額閉镇桧猪訣锥顧荭钯。第六章主要施工方案及施工技术措施----------------------------6第七章安全文明施工及环境保护措施----------------------------16第八章冬雨季施工措施及作业指导书----------------------------17第九章质量管理和质量通病消除措施----------------------------18第一章编制依据编制依据：《电力建设施工及验收技术规范》（建筑工程篇）SDJ69—87《电力建设安全工作规程》DL5009.1—2002《电力建设安全健康与环境管理工作规定》《工程建设标准强制性条文》（电力工程部分）《建筑施工手册》（第二版）国家现行法律、法规、规范、标准我公司的程序文件及多年来在变电所工程的施工经验第二章工程概况及特点1、工程概况安徽省四铺110kV变电所位于淮北市濉溪县四铺镇东北方向，距四铺集镇约2公里处。本变电所区A轴与磁北夹角为北偏西70.0度方向，建筑坐标A=0.00米，B=0.00米为假定坐标系为（X=433.179，Y=562.297），所址占地面积3469.85m2，总建筑面积706.4m2，其中10KV开关室、二次设备室及35KV开关室建筑为二层框架结构，建筑面积为687.8m2，独立基础；所内道路面积860.0m2，其他构筑物有2台主变基础（本期2#主变不建）、事故油池、110KV构架基础、变容器基础、微波塔基础、电缆盘井、值班室及公厕等。二层框架结构要求基础持力层为○2粉质粘土，地基承载力特征值fak=160kpa。彈贸摄尔霁毙攬砖卤庑诒尔肤。2、工程特点本工程为国家两网改造项目，工期短见效快。建筑（构筑物）比较集中。第三章工程范围及主要工程量1.工程范围本工程主要包括主厂房建筑（10KV开关室及二次设备室、35KV开关室）；屋外配电装置建筑（构支架及设备基础，包括主变基础、断路器基础、所变基础、电容器基础、主变构支架、110KV构架、110KV中间构架、母线桥、设备支架、钢梁、微波塔、电缆盘井等）电缆沟及生产辅助系统等其他工程。謀荞抟箧飆鐸怼类蒋薔點鉍杂。2.主要工程量清单（见下表）序号名称单位数量备注1C10砼m3150垫层2C15砼m3175设备基础3C25砼m31800构造柱，马路砼4C20砼m3105电缆沟、屋面等5砖砌体m3520建筑墙体6毛石挡土墙m34697道路毛石m34501/118道路用碎石m31509塑钢门窗m225010钢筋t120第四章施工综合进度本工程计划工期为5个月，土建工程3个半月主体结构完成移交安装；电气安装工程1个半月完成；建筑装饰与收尾工作与安装工程同步进行；最后1个月进行变电所的受电调试工作；具体工期如下：厦礴恳蹒骈時盡继價骚卺癩龔。主厂房土方开挖2005、5、23——2005、5、25主厂房零米以下基础施工2005、5、26——2005、5、31主厂房零米以上基础施工2005、6、1——2005、7、25主厂房内外装饰2005、7、26——2005、8、31楼地面及屋面防水施工2005、7、26——2005、8、31主厂房移交安装2005、9、5（里程碑）主变基础施工2005、6、1——2005、7、1主变基础移交安装2005、7、5（里程碑）屋外构架基础土方开外2005、6、15——2005、7、5屋外构架基础施工2005、7、6——2005、7、25⑾屋外构架吊装2005、7、30——2005、8、10⑿电缆沟施工2005、8、10——2005、8、31⒀场地平整2005、8、25——2005、9、1⒁屋外构架配电移交安装2005、9、5（里程碑）⒂道路施工2005、9、15——2005、10、5⒃其他辅助设施工程2005、9、10——2005、10、25⒄竣工移交2005、10、28（里程碑）2.施工顺序：①基础工程:建筑物基础与设备基础同时施工。②结构工程:零米层→零米以上框架结构→钢筋混凝土屋面→（其中有设备进入室内的应留一方墙体待设备运进后再封闭）→给排水施工→建筑电气照明。茕桢广鳓鯡选块网羈泪镀齐鈞。③装饰工程：先内装饰→外装饰...
