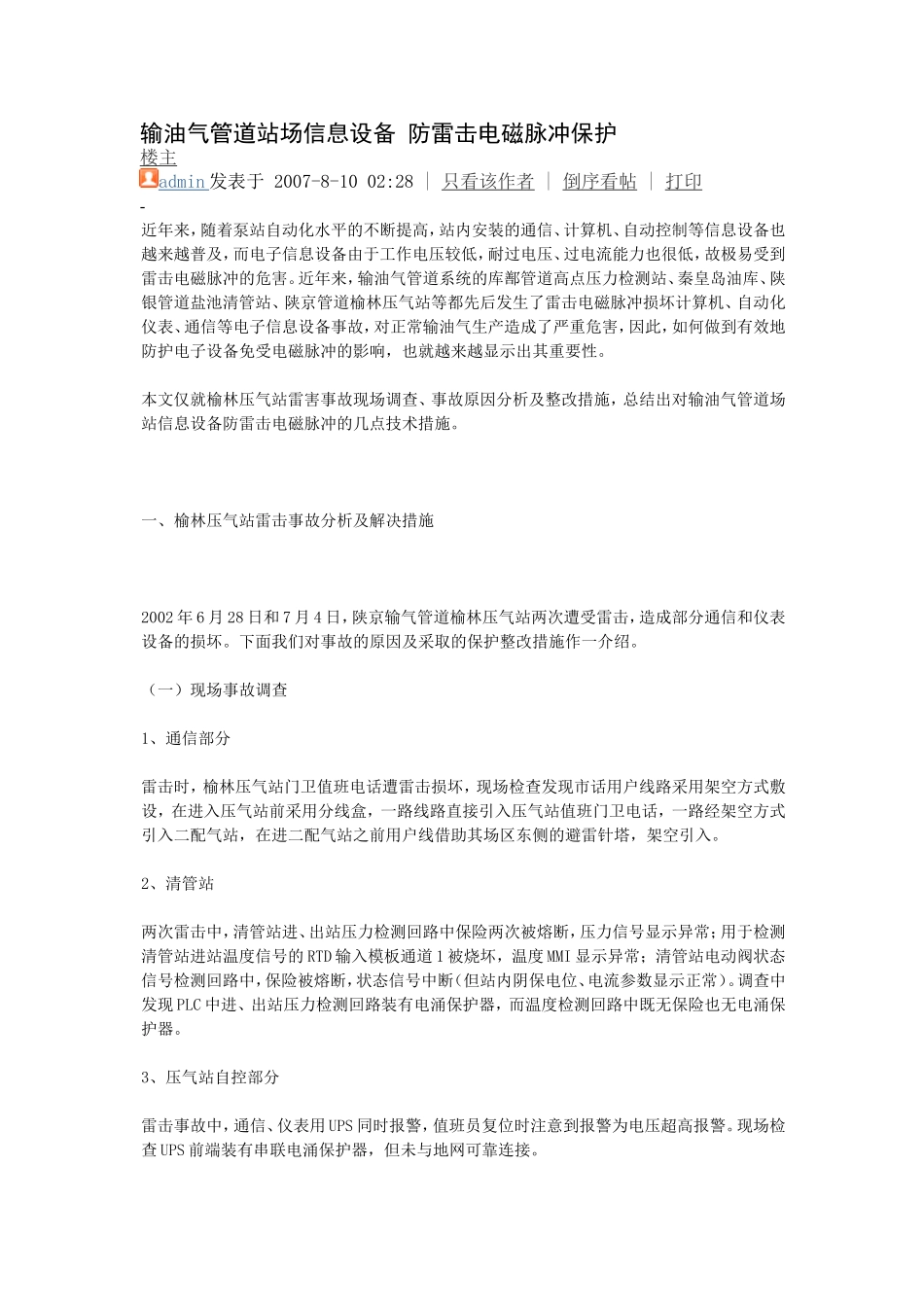

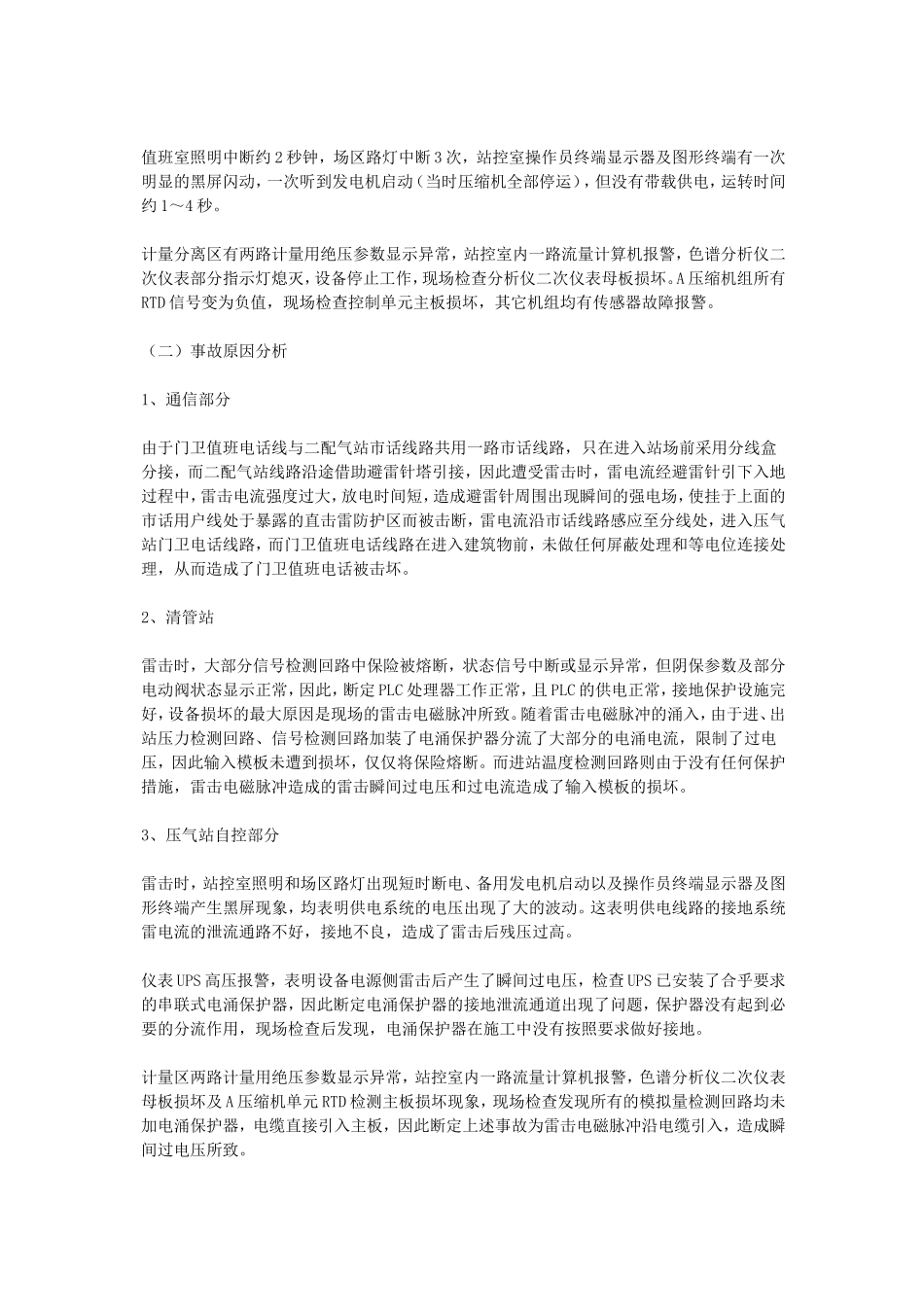

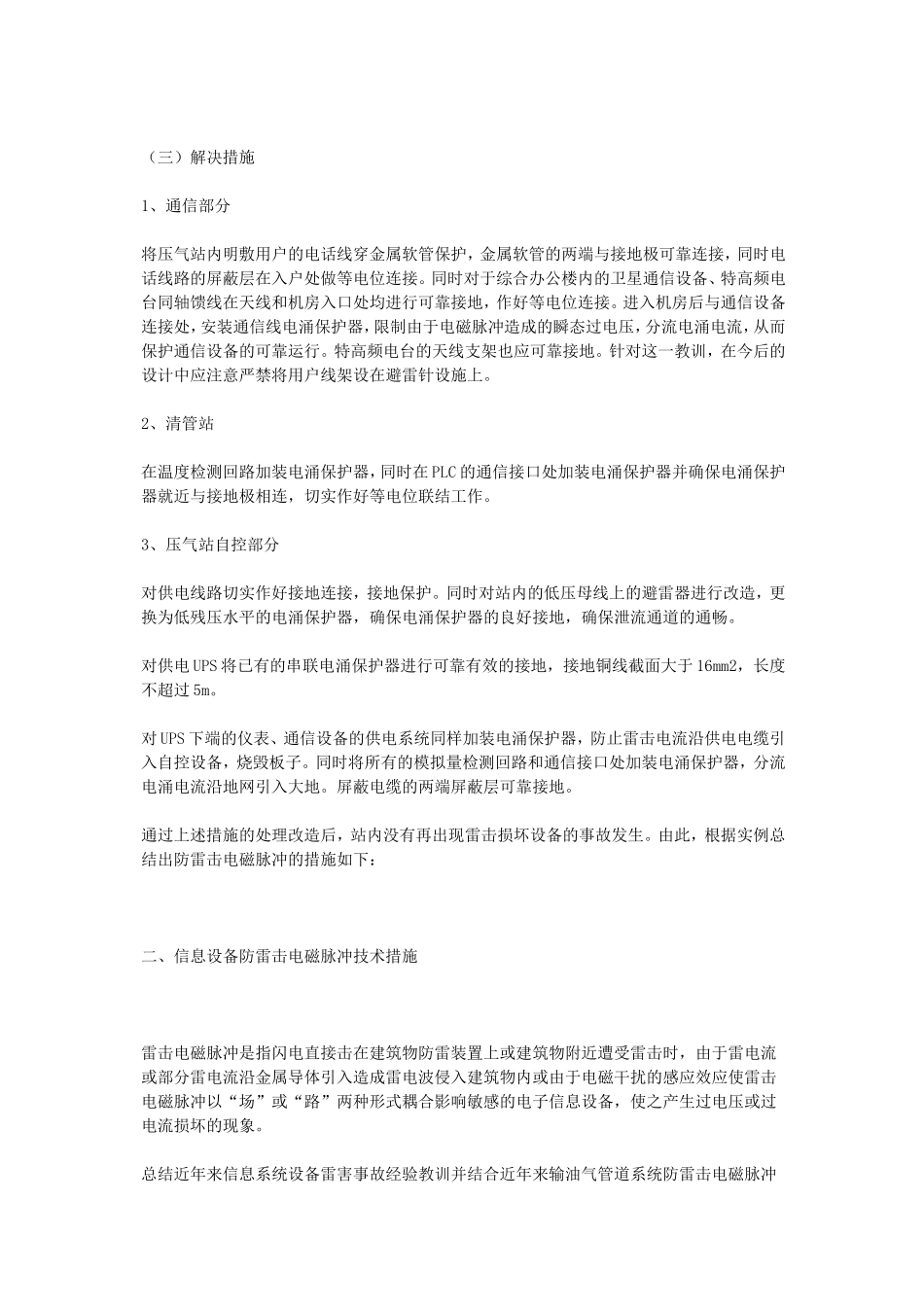

输油气管道站场信息设备防雷击电磁脉冲保护楼主admin发表于2007-8-1002:28|只看该作者|倒序看帖|打印-近年来，随着泵站自动化水平的不断提高，站内安装的通信、计算机、自动控制等信息设备也越来越普及，而电子信息设备由于工作电压较低，耐过电压、过电流能力也很低，故极易受到雷击电磁脉冲的危害。近年来，输油气管道系统的库鄯管道高点压力检测站、秦皇岛油库、陕银管道盐池清管站、陕京管道榆林压气站等都先后发生了雷击电磁脉冲损坏计算机、自动化仪表、通信等电子信息设备事故，对正常输油气生产造成了严重危害，因此，如何做到有效地防护电子设备免受电磁脉冲的影响，也就越来越显示出其重要性。本文仅就榆林压气站雷害事故现场调查、事故原因分析及整改措施，总结出对输油气管道场站信息设备防雷击电磁脉冲的几点技术措施。一、榆林压气站雷击事故分析及解决措施2002年6月28日和7月4日，陕京输气管道榆林压气站两次遭受雷击，造成部分通信和仪表设备的损坏。下面我们对事故的原因及采取的保护整改措施作一介绍。（一）现场事故调查1、通信部分雷击时，榆林压气站门卫值班电话遭雷击损坏，现场检查发现市话用户线路采用架空方式敷设，在进入压气站前采用分线盒，一路线路直接引入压气站值班门卫电话，一路经架空方式引入二配气站，在进二配气站之前用户线借助其场区东侧的避雷针塔，架空引入。2、清管站两次雷击中，清管站进、出站压力检测回路中保险两次被熔断，压力信号显示异常；用于检测清管站进站温度信号的RTD输入模板通道1被烧坏，温度MMI显示异常；清管站电动阀状态信号检测回路中，保险被熔断，状态信号中断（但站内阴保电位、电流参数显示正常）。调查中发现PLC中进、出站压力检测回路装有电涌保护器，而温度检测回路中既无保险也无电涌保护器。3、压气站自控部分雷击事故中，通信、仪表用UPS同时报警，值班员复位时注意到报警为电压超高报警。现场检查UPS前端装有串联电涌保护器，但未与地网可靠连接。值班室照明中断约2秒钟，场区路灯中断3次，站控室操作员终端显示器及图形终端有一次明显的黑屏闪动，一次听到发电机启动（当时压缩机全部停运），但没有带载供电，运转时间约1～4秒。计量分离区有两路计量用绝压参数显示异常，站控室内一路流量计算机报警，色谱分析仪二次仪表部分指示灯熄灭，设备停止工作，现场检查分析仪二次仪表母板损坏。A压缩机组所有RTD信号变为负值，现场检查控制单元主板损坏，其它机组均有传感器故障报警。（二）事故原因分析1、通信部分由于门卫值班电话线与二配气站市话线路共用一路市话线路，只在进入站场前采用分线盒分接，而二配气站线路沿途借助避雷针塔引接，因此遭受雷击时，雷电流经避雷针引下入地过程中，雷击电流强度过大，放电时间短，造成避雷针周围出现瞬间的强电场，使挂于上面的市话用户线处于暴露的直击雷防护区而被击断，雷电流沿市话线路感应至分线处，进入压气站门卫电话线路，而门卫值班电话线路在进入建筑物前，未做任何屏蔽处理和等电位连接处理，从而造成了门卫值班电话被击坏。2、清管站雷击时，大部分信号检测回路中保险被熔断，状态信号中断或显示异常，但阴保参数及部分电动阀状态显示正常，因此，断定PLC处理器工作正常，且PLC的供电正常，接地保护设施完好，设备损坏的最大原因是现场的雷击电磁脉冲所致。随着雷击电磁脉冲的涌入，由于进、出站压力检测回路、信号检测回路加装了电涌保护器分流了大部分的电涌电流，限制了过电压，因此输入模板未遭到损坏，仅仅将保险熔断。而进站温度检测回路则由于没有任何保护措施，雷击电磁脉冲造成的雷击瞬间过电压和过电流造成了输入模板的损坏。3、压气站自控部分雷击时，站控室照明和场区路灯出现短时断电、备用发电机启动以及操作员终端显示器及图形终端产生黑屏现象，均表明供电系统的电压出现了大的波动。这表明供电线路的接地系统雷电流的泄流通路不好，接地不良，造成了雷击后残压过高。仪表UPS高压报警，表明设备电源侧雷击后产生了瞬间过电压，检查UPS已安装了合乎要求的串联式电涌保护器，因此断定电涌保护器的接地泄流通道出现了问题，保护器没有起到...
