建筑用钢筋原材被拉细VIP免费

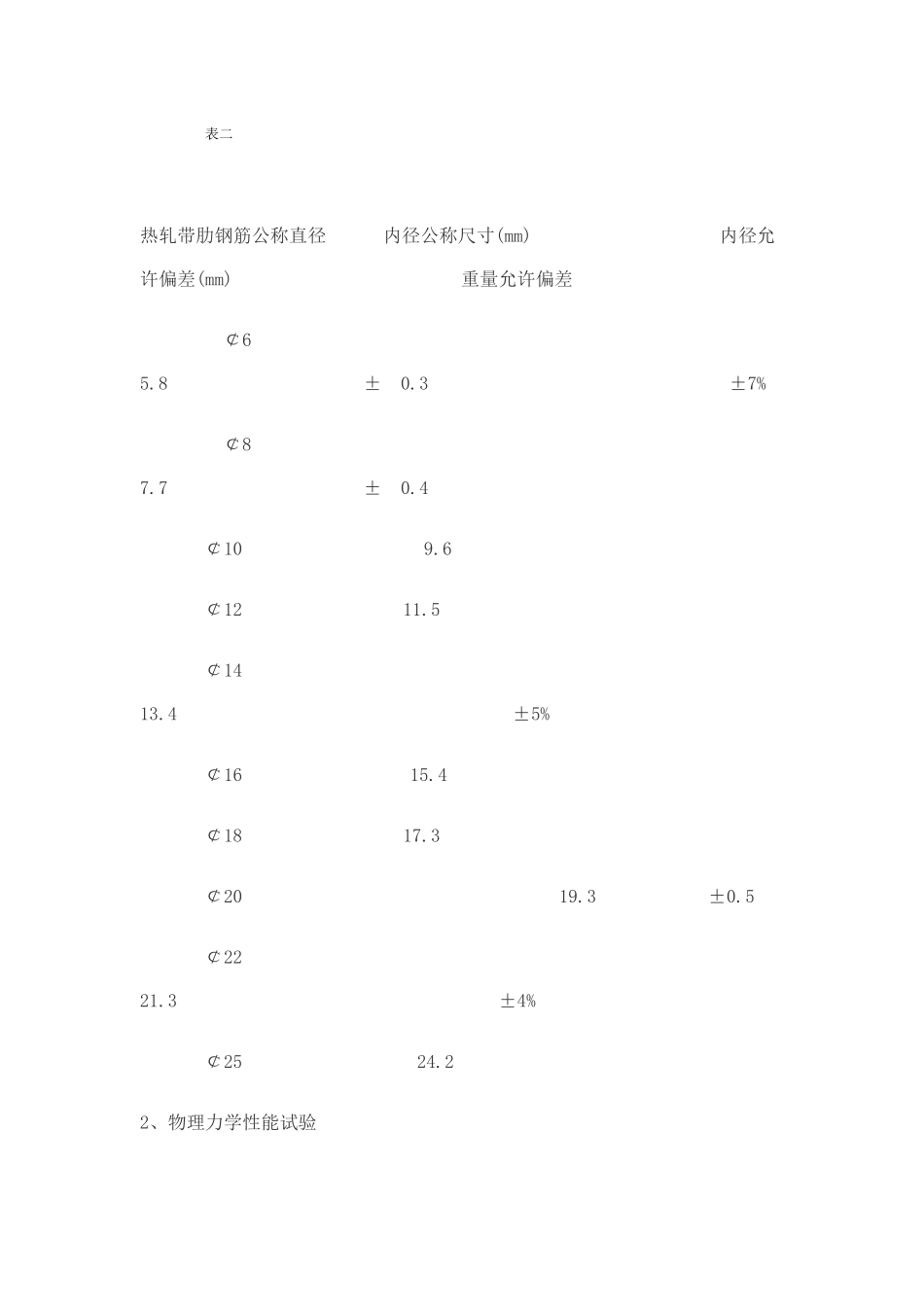

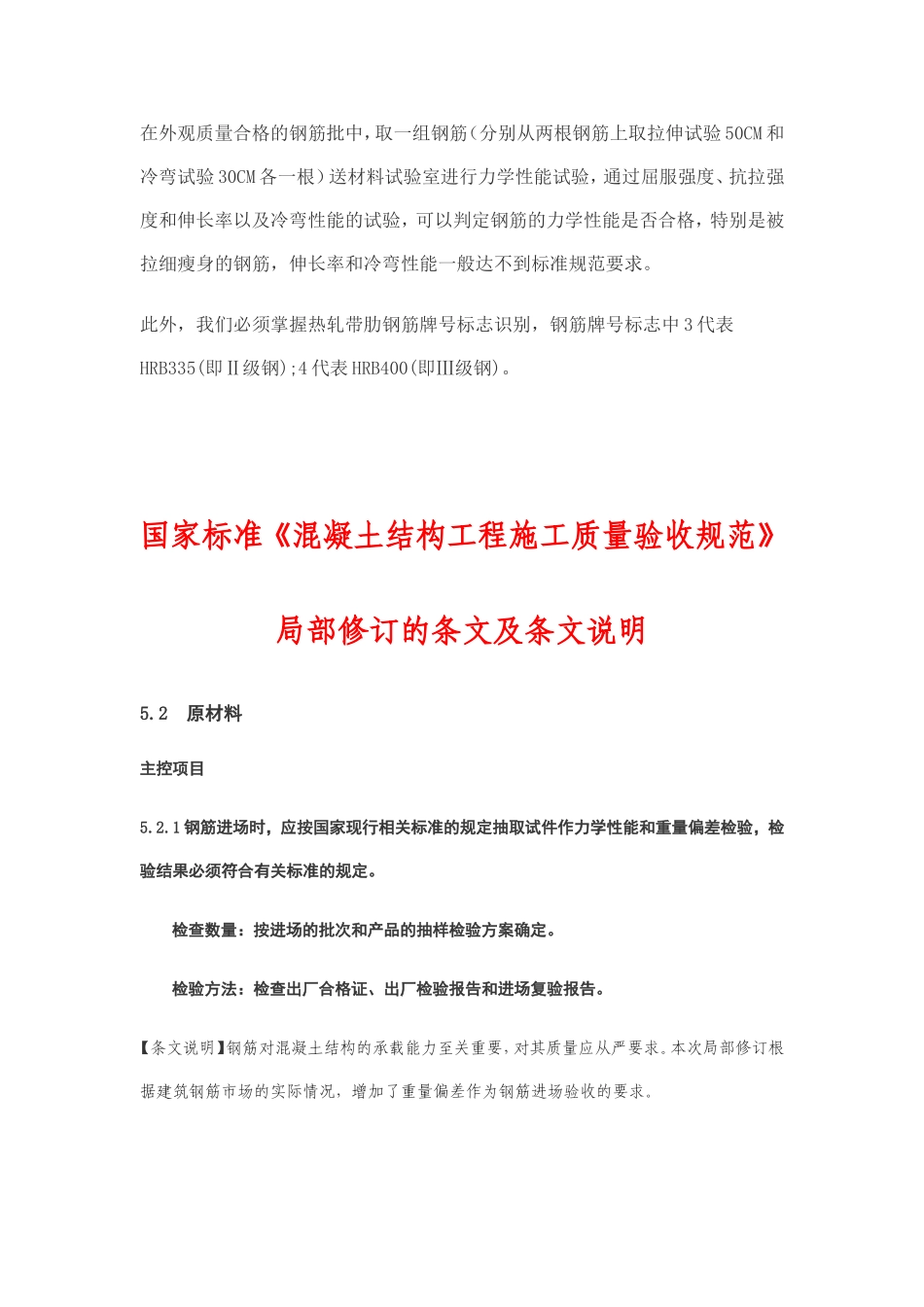

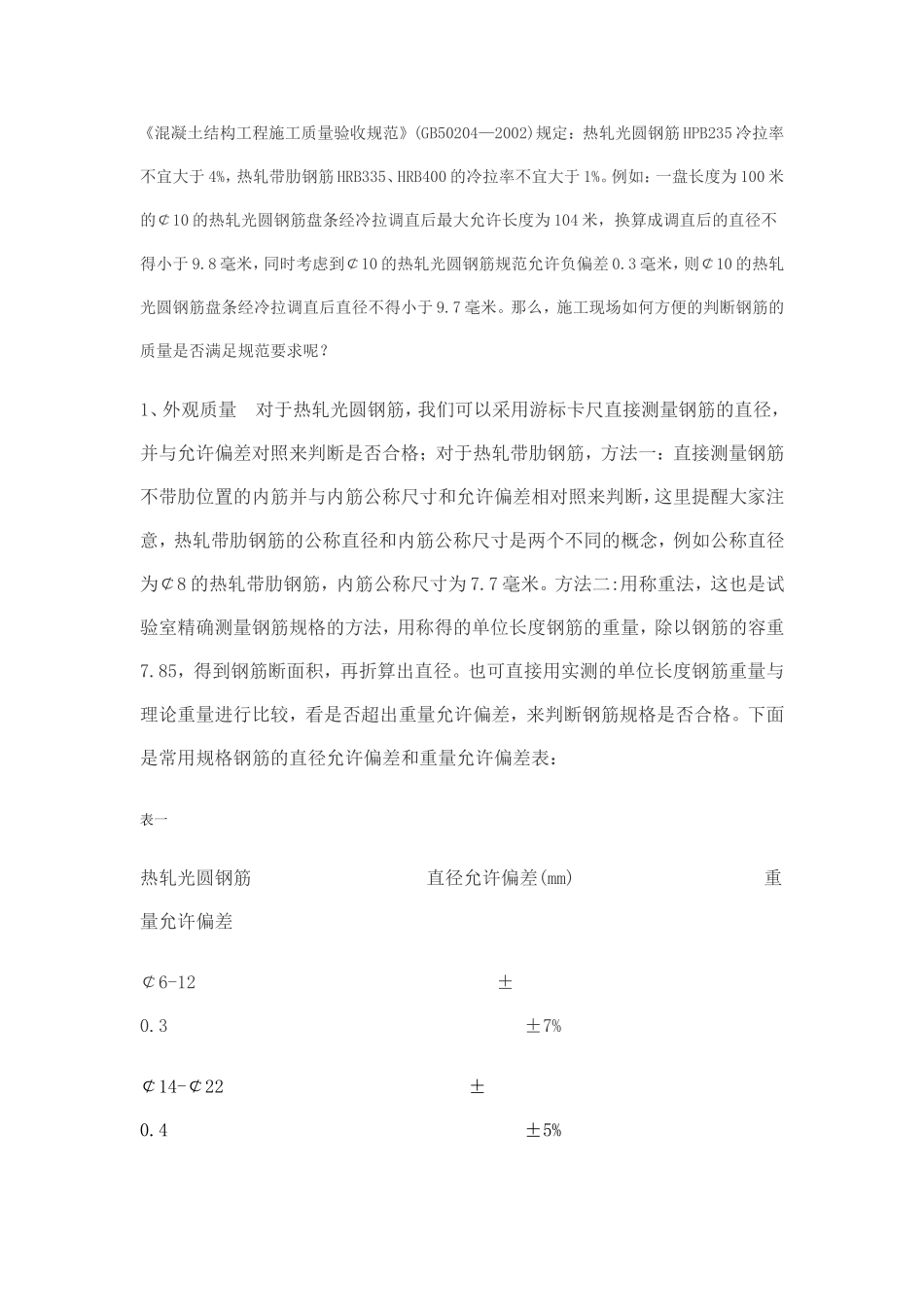

《混凝土结构工程施工质量验收规范》(GB50204—2002)规定：热轧光圆钢筋HPB235冷拉率不宜大于4%，热轧带肋钢筋HRB335、HRB400的冷拉率不宜大于1%。例如：一盘长度为100米的￠10的热轧光圆钢筋盘条经冷拉调直后最大允许长度为104米，换算成调直后的直径不得小于9.8毫米，同时考虑到￠10的热轧光圆钢筋规范允许负偏差0.3毫米，则￠10的热轧光圆钢筋盘条经冷拉调直后直径不得小于9.7毫米。那么，施工现场如何方便的判断钢筋的质量是否满足规范要求呢？1、外观质量对于热轧光圆钢筋，我们可以采用游标卡尺直接测量钢筋的直径，并与允许偏差对照来判断是否合格；对于热轧带肋钢筋，方法一：直接测量钢筋不带肋位置的内筋并与内筋公称尺寸和允许偏差相对照来判断，这里提醒大家注意，热轧带肋钢筋的公称直径和内筋公称尺寸是两个不同的概念，例如公称直径为￠8的热轧带肋钢筋，内筋公称尺寸为7.7毫米。方法二:用称重法，这也是试验室精确测量钢筋规格的方法，用称得的单位长度钢筋的重量，除以钢筋的容重7.85，得到钢筋断面积，再折算出直径。也可直接用实测的单位长度钢筋重量与理论重量进行比较，看是否超出重量允许偏差，来判断钢筋规格是否合格。下面是常用规格钢筋的直径允许偏差和重量允许偏差表：表一热轧光圆钢筋直径允许偏差(mm)重量允许偏差￠6-12±0.3±7%￠14-￠22±0.4±5%表二热轧带肋钢筋公称直径内径公称尺寸(mm)内径允许偏差(mm)重量允许偏差￠65.8±0.3±7%￠87.7±0.4￠109.6￠1211.5￠1413.4±5%￠1615.4￠1817.3￠2019.3±0.5￠2221.3±4%￠2524.22、物理力学性能试验在外观质量合格的钢筋批中，取一组钢筋（分别从两根钢筋上取拉伸试验50CM和冷弯试验30CM各一根）送材料试验室进行力学性能试验，通过屈服强度、抗拉强度和伸长率以及冷弯性能的试验，可以判定钢筋的力学性能是否合格，特别是被拉细瘦身的钢筋，伸长率和冷弯性能一般达不到标准规范要求。此外，我们必须掌握热轧带肋钢筋牌号标志识别，钢筋牌号标志中3代表HRB335(即Ⅱ级钢);4代表HRB400(即Ⅲ级钢)。国家标准《混凝土结构工程施工质量验收规范》局部修订的条文及条文说明5.2原材料主控项目5.2.1钢筋进场时，应按国家现行相关标准的规定抽取试件作力学性能和重量偏差检验，检验结果必须符合有关标准的规定。检查数量：按进场的批次和产品的抽样检验方案确定。检验方法：检查出厂合格证、出厂检验报告和进场复验报告。【条文说明】钢筋对混凝土结构的承载能力至关重要，对其质量应从严要求。本次局部修订根据建筑钢筋市场的实际情况，增加了重量偏差作为钢筋进场验收的要求。与热轧光圆钢筋、热轧带肋钢筋、余热处理钢筋、钢筋焊接网性能及检验相关的国家现行标准有：《钢筋混凝土用钢第1部分：热轧光圆钢筋》GB1499.1、《钢筋混凝土用钢第2部分：热轧带肋钢筋》GB1499.2、《钢筋混凝土用余热处理钢筋》GB13014、《钢筋混凝土用钢第3部分：钢筋焊接网》GB1499.3。与冷加工钢筋性能及检验相关的国家现行标准有：《冷轧带肋钢筋》GB13788、《冷轧扭钢筋》JG190及《冷轧带肋钢筋混凝土结构技术规程》JGJ95、《冷轧扭钢筋混凝土构件技术规程》JGJ115、《冷拔低碳钢丝应用技术规程》JGJ19等。钢筋进场时，应检查产品合格证和出厂检验报告，并按相关标准的规定进行抽样检验。由于工程量、运输条件和各种钢筋的用量等的差异，很难对钢筋进场的批量大小作出统一规定。实际检查时，若有关标准中对进场检验作了具体规定，应遵照执行；若有关标准中只有对产品出厂检验的规定，则在进场检验时，批量应按下列。情况确定：1.对同一厂家、同一牌号、同一规格的钢筋，当一次进场的数量大于该产品的出厂检验批量时，应划分为若干个出厂检验批量，按出厂检验的抽样方案执行；2.对同一厂家、同一牌号、同一规格的钢筋，当一次进场的数量小于或等于该产品的出厂检验批量时，应作为一个检验批量，然后按出厂检验的抽样方案执行；3.对不同进场时间的同批钢筋，当确有可靠依据时，可按一次进场的钢筋处理。本条的检验方法中，产品合格证、出厂检验报告是对产品质量的证明资料，应列出产品的主要性能指标；当用户有特殊要求时，...
