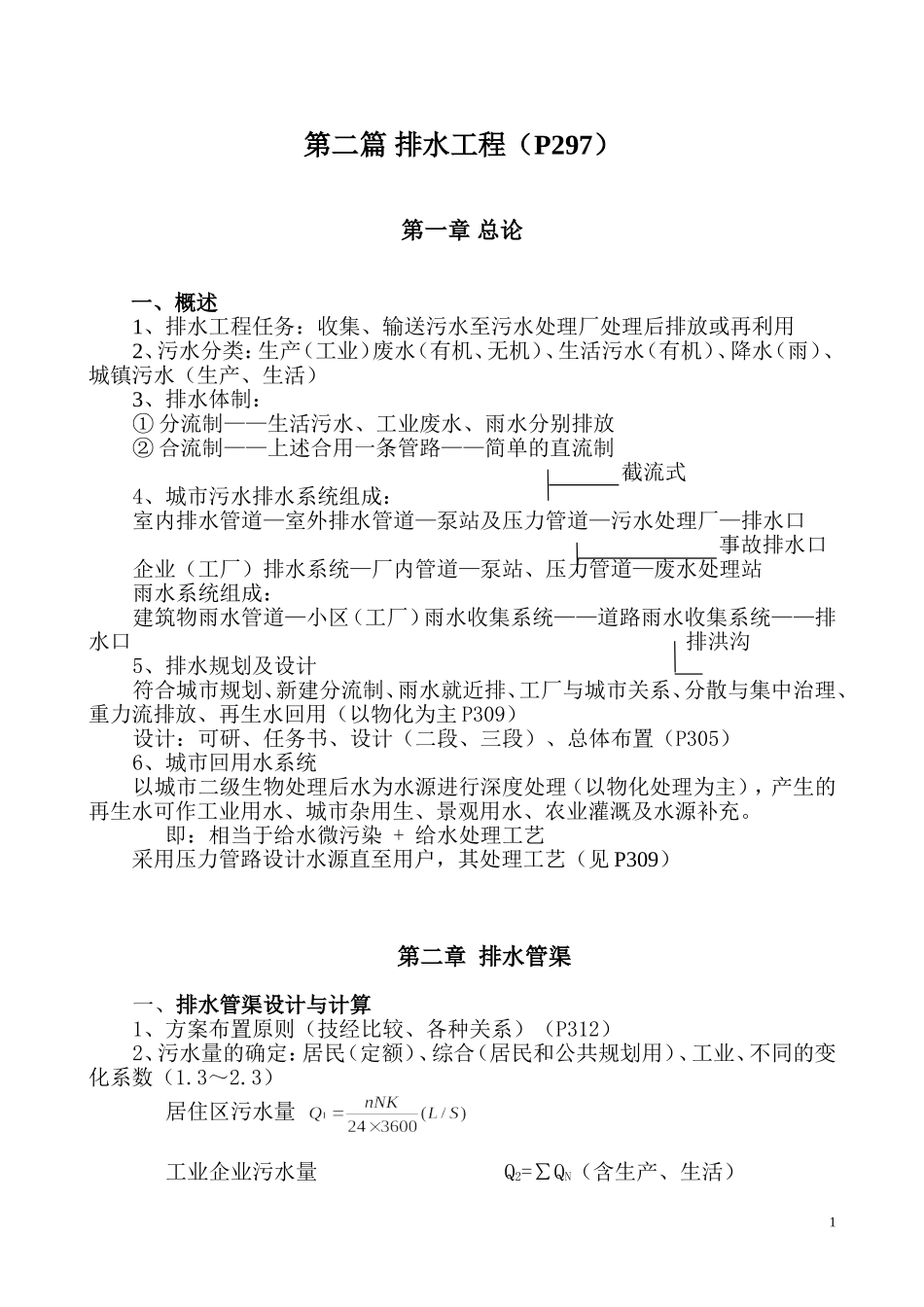

第二篇排水工程（P297）第一章总论一、概述1、排水工程任务：收集、输送污水至污水处理厂处理后排放或再利用2、污水分类：生产（工业）废水（有机、无机）、生活污水（有机）、降水（雨）、城镇污水（生产、生活）3、排水体制：①分流制——生活污水、工业废水、雨水分别排放②合流制——上述合用一条管路——简单的直流制截流式4、城市污水排水系统组成：室内排水管道—室外排水管道—泵站及压力管道—污水处理厂—排水口事故排水口企业（工厂）排水系统—厂内管道—泵站、压力管道—废水处理站雨水系统组成：建筑物雨水管道—小区（工厂）雨水收集系统——道路雨水收集系统——排水口排洪沟5、排水规划及设计符合城市规划、新建分流制、雨水就近排、工厂与城市关系、分散与集中治理、重力流排放、再生水回用（以物化为主P309）设计：可研、任务书、设计（二段、三段）、总体布置（P305）6、城市回用水系统以城市二级生物处理后水为水源进行深度处理（以物化处理为主），产生的再生水可作工业用水、城市杂用生、景观用水、农业灌溉及水源补充。即：相当于给水微污染+给水处理工艺采用压力管路设计水源直至用户，其处理工艺（见P309）第二章排水管渠一、排水管渠设计与计算1、方案布置原则（技经比较、各种关系）（P312）2、污水量的确定：居民（定额）、综合（居民和公共规划用）、工业、不同的变化系数（1.3～2.3）居住区污水量工业企业污水量Q2=∑QN（含生产、生活）1总量：Q=Q1+Q23、管道水力计算明渠无压流谢才公式R1/6（P318）R—水力半径I—水力坡度C—谢才系数n—粗糙系数①充满度:污水不满流h/d(水深/管直径)（P251）雨水满流②设计流速:达设计流量充满度时流速＞0.6m/s③最小管径：最小300④最小坡度：相应最小V时0.0020.003⑤最大埋深：7～8M土方量经济性决定⑥最小覆土：防冻、防荷载破坏管道计算：由公式已知：Q(n)求DI（Rh/D）（P320）假设3个求其余2个计算机诺谟图表找4、管道设计①平面布置：划分排水区界、干管、总干管、提升泵站、污水处理厂、排水出路、支管布置（地形、道路）（P322）截流干管岸边布置②排水泵站：中途、局部、控制埋深、低洼地提升，最终（至污水厂）③设计管段：（两井之间）（P325）q=q1(本段)+q2（转输）+q3（工业）q1=Fq0Kz（q0—比流量）④管段衔接：（P325）提升下游埋深，避免上游回水淤积水面曲线平接（回水、埋深↓）、管顶平接（不产生回水、埋深↑）、跌水连接电力、煤气、热水位于给水、排水管之上，给水在排水之上，并保证各管线之间的水平、垂直间距与建筑物距2.5～3.5m⑤步骤：总平面—支干管—设计流量—水力计算—绘制纵断平面图二、雨水管渠系统1、组成：雨水口—雨水管—检查井—出水口—水体内容：暴雨强度计算（Q）排水方式管线泵站水力计算管渠平面纵断面2、暴雨强度公式（小汇水面积雨量公式—不考虑降雨不均匀性）：降雨历时暴雨强度q—单位时间内单位面积上降雨体积（L/S.hm2）q与降雨历时有关，历时长时对应值将小于历时短时也与设计频率（重现期）有关降雨量渗透量径流量汇水面积频率与重现期暴雨强度各地都有不同公式，规范中规定：t—历时p—重现期A、c、n、b系数设计频率与重现期：根据已有雨量资料用数理统计方法作出频率曲线，根2据不同频率算出不同暴雨强度频率。3、雨水管渠设计流量公式Q=ΦqFΦ径流系数（径流量/降雨量）的综合值F汇水面积根据极限强度理论——均采用最大值4、雨水管渠设计流量计算：各管段暴雨强度及相应于该管段汇水面积的乘积再考虑径流系数（P336）P随重现期不同而不同，对排水一般为0.5～3.0年，重要地区3～5年，而对城市防洪则有20～100年或↑集水时间既考虑地面集水又考虑管渠内流行时间（折成系数）5、管渠设计：①充分利用地形合理布置，就近重力流排入水体②平行于道路、人行或草地下面以利维修③合理布置雨水口，排水通畅④按满流设计，但考虑淤积，管道Vmin=0.75m/s明渠Vmin=0.4m/s但Vmax决定于明渠及管材类别（P341）Dmin=300mmimin=0.003管顶平接覆土≥0.7m⑤一般已知n(管材)Q求D、V、I（参照地面坡度i）查诺谟图表求D、V试算后决定⑥划分排水流域设计管段检查井计算管段...
