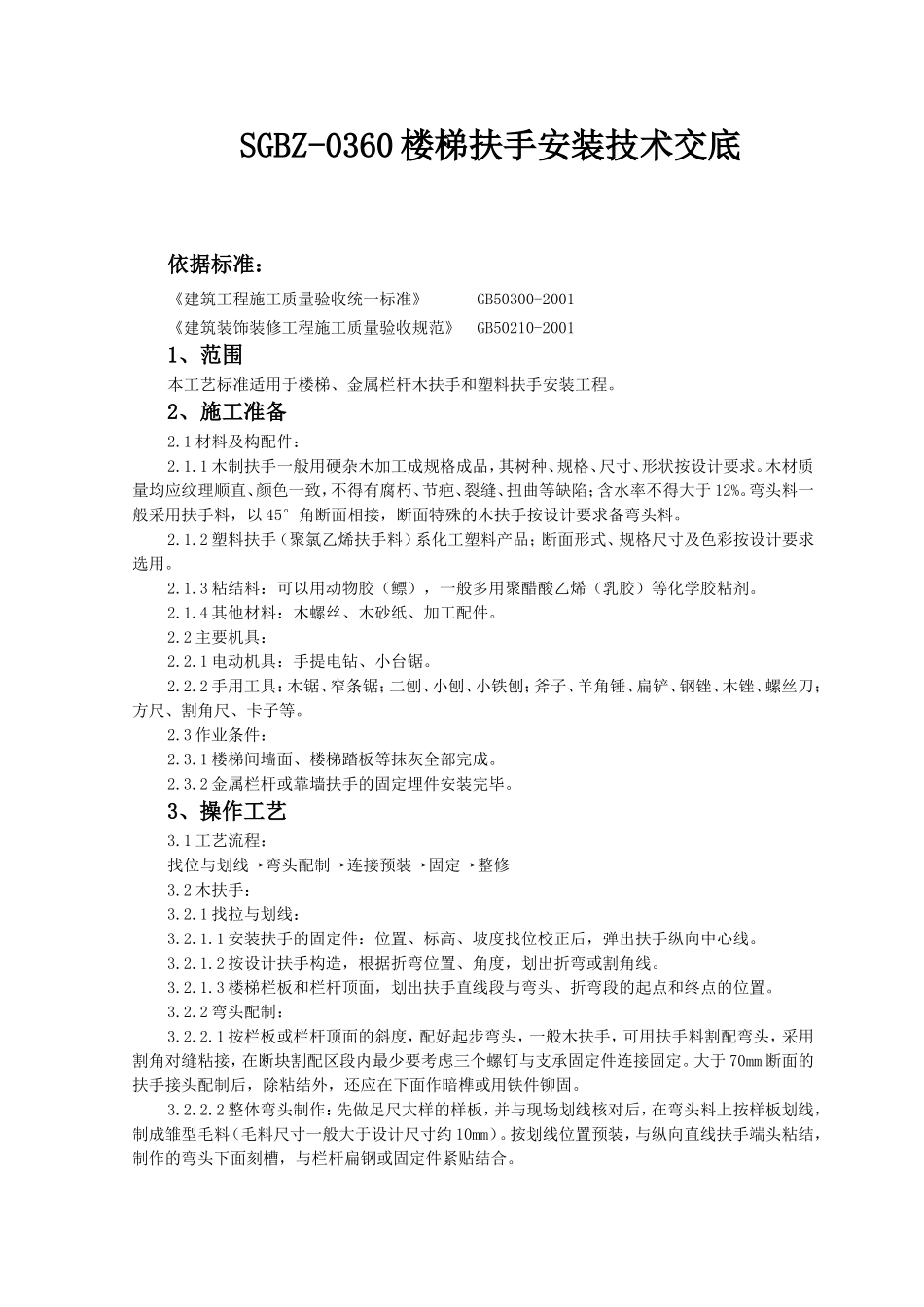

SGBZ-0360楼梯扶手安装技术交底依据标准：《建筑工程施工质量验收统一标准》GB50300-2001《建筑装饰装修工程施工质量验收规范》GB50210-20011、范围本工艺标准适用于楼梯、金属栏杆木扶手和塑料扶手安装工程。2、施工准备2.1材料及构配件：2.1.1木制扶手一般用硬杂木加工成规格成品，其树种、规格、尺寸、形状按设计要求。木材质量均应纹理顺直、颜色一致，不得有腐朽、节疤、裂缝、扭曲等缺陷；含水率不得大于12%。弯头料一般采用扶手料，以45°角断面相接，断面特殊的木扶手按设计要求备弯头料。2.1.2塑料扶手（聚氯乙烯扶手料）系化工塑料产品；断面形式、规格尺寸及色彩按设计要求选用。2.1.3粘结料：可以用动物胶（鳔），一般多用聚醋酸乙烯（乳胶）等化学胶粘剂。2.1.4其他材料：木螺丝、木砂纸、加工配件。2.2主要机具：2.2.1电动机具：手提电钻、小台锯。2.2.2手用工具：木锯、窄条锯；二刨、小刨、小铁刨；斧子、羊角锤、扁铲、钢锉、木锉、螺丝刀；方尺、割角尺、卡子等。2.3作业条件：2.3.1楼梯间墙面、楼梯踏板等抹灰全部完成。2.3.2金属栏杆或靠墙扶手的固定埋件安装完毕。3、操作工艺3.1工艺流程：找位与划线→弯头配制→连接预装→固定→整修3.2木扶手：3.2.1找拉与划线：3.2.1.1安装扶手的固定件：位置、标高、坡度找位校正后，弹出扶手纵向中心线。3.2.1.2按设计扶手构造，根据折弯位置、角度，划出折弯或割角线。3.2.1.3楼梯栏板和栏杆顶面，划出扶手直线段与弯头、折弯段的起点和终点的位置。3.2.2弯头配制：3.2.2.1按栏板或栏杆顶面的斜度，配好起步弯头，一般木扶手，可用扶手料割配弯头，采用割角对缝粘接，在断块割配区段内最少要考虑三个螺钉与支承固定件连接固定。大于70mm断面的扶手接头配制后，除粘结外，还应在下面作暗榫或用铁件铆固。3.2.2.2整体弯头制作：先做足尺大样的样板，并与现场划线核对后，在弯头料上按样板划线，制成雏型毛料（毛料尺寸一般大于设计尺寸约10mm）。按划线位置预装，与纵向直线扶手端头粘结，制作的弯头下面刻槽，与栏杆扁钢或固定件紧贴结合。3.2.3连接预装：预制木扶手须经预装，预装木扶手由下往上进行，先预装起步弯头及连接第一跑扶手的折弯弯头，再配上下折弯之间的直线扶手料，进行分段预装粘结，粘结时操作环境温度不得低于5℃。3.2.4固定：分段预装检查无误，进行扶手与栏杆（栏板）上固定件，用木螺丝拧紧固定，固定间距控制在400mm以内，操作时应在固定点处，先将扶手料钻孔，再将木螺丝拧入，不得用锤子直接打入，螺帽达到平正。3.2.5整修：扶手折弯处如有不平顺，应用细木锉锉平，找顺磨光，使其折角线清晰，坡角合适，弯曲自然、断面一致，最后用木砂纸打光。3.3塑料扶手（聚氯乙烯扶手）：3.3.1找位与划线：按设计要求及选配的塑料扶手料，核对扶手支承的固定件、坡度、尺寸规格、转角形状找位、划线确定每段转角折线点，直线段扶手长度。3.3.2弯头配制：一般塑料扶手，用扶手料割角配制。3.3.3连接预装：安装塑料扶手，应由每跑楼梯扶手栏杆（栏板）的上端，设扁钢，将扶手料固定槽插入支承件上，从上向下穿入，即可使扶手槽紧握扁钢。直线段与上下折弯线位置重合，拼合割制折弯料相接。3.3.4固定：塑料扶手主要靠扶手料槽插入支承扁钢件抱紧固定，折弯处与直线扶手端头加热压粘，也可用乳胶与扶手直线段粘接。3.3.5整修：粘结硬化后，折弯处用木锉锉平磨光，整修平顺。4、质量标准4.1本节适用于护栏和扶手制作与安装工程的质量验收。4.2检查数量应符合下列规定:每个检验批的护栏和扶手应全部检查。主控项目4.3护栏和扶手制作与安装所使用材料的材质、规格、数量和木材、塑料的燃烧性能等级应符合设计要求。检验方法:观察；检查产品合格证书、进场验收记录和性能检测报告。4.4护栏和扶手的造型尺寸及安装位置应符合设计要求。检验方法:观察；尺量检查、检查进场验收记录。4.5护栏和扶手安装预埋件的数量、规格、位置以及护栏与预埋件的连接节点应符合设计要求。检验方法:检查隐蔽工程验收记录和施工记录。4.6护栏高度、栏杆间距、安装位置必须符合设计要求。护栏安装必须牢固。检验方法:观察；尺量检查；手...
