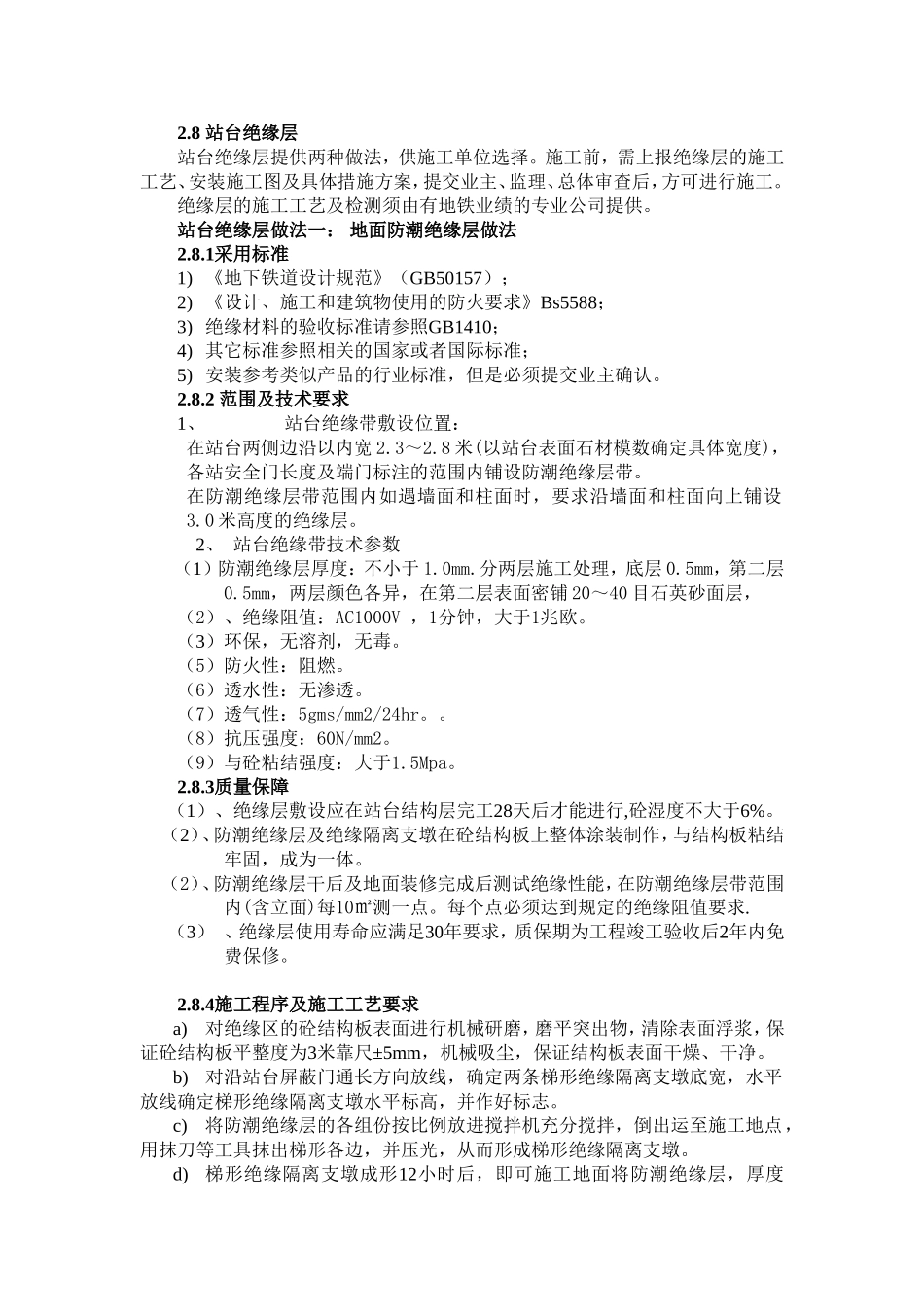

2.8站台绝缘层站台绝缘层提供两种做法，供施工单位选择。施工前，需上报绝缘层的施工工艺、安装施工图及具体措施方案，提交业主、监理、总体审查后，方可进行施工。绝缘层的施工工艺及检测须由有地铁业绩的专业公司提供。站台绝缘层做法一：地面防潮绝缘层做法2.8.1采用标准1)《地下铁道设计规范》（GB50157）；2)《设计、施工和建筑物使用的防火要求》Bs5588；3)绝缘材料的验收标准请参照GB1410；4)其它标准参照相关的国家或者国际标准；5)安装参考类似产品的行业标准，但是必须提交业主确认。2.8.2范围及技术要求1、站台绝缘带敷设位置：在站台两侧边沿以内宽2.3～2.8米(以站台表面石材模数确定具体宽度)，各站安全门长度及端门标注的范围内铺设防潮绝缘层带。在防潮绝缘层带范围内如遇墙面和柱面时，要求沿墙面和柱面向上铺设3.0米高度的绝缘层。2、站台绝缘带技术参数（1）防潮绝缘层厚度：不小于1.0mm.分两层施工处理，底层0.5mm，第二层0.5mm，两层颜色各异，在第二层表面密铺20～40目石英砂面层，（2）、绝缘阻值：AC1000V，1分钟，大于1兆欧。（3）环保，无溶剂，无毒。（5）防火性：阻燃。（6）透水性：无渗透。（7）透气性：5gms/mm2/24hr。。（8）抗压强度：60N/mm2。（9）与砼粘结强度：大于1.5Mpa。2.8.3质量保障（1）、绝缘层敷设应在站台结构层完工28天后才能进行,砼湿度不大于6%。（2）、防潮绝缘层及绝缘隔离支墩在砼结构板上整体涂装制作，与结构板粘结牢固，成为一体。（2）、防潮绝缘层干后及地面装修完成后测试绝缘性能，在防潮绝缘层带范围内(含立面)每10㎡测一点。每个点必须达到规定的绝缘阻值要求.（3）、绝缘层使用寿命应满足30年要求，质保期为工程竣工验收后2年内免费保修。2.8.4施工程序及施工工艺要求a)对绝缘区的砼结构板表面进行机械研磨，磨平突出物，清除表面浮浆，保证砼结构板平整度为3米靠尺±5mm，机械吸尘，保证结构板表面干燥、干净。b)对沿站台屏蔽门通长方向放线，确定两条梯形绝缘隔离支墩底宽，水平放线确定梯形绝缘隔离支墩水平标高，并作好标志。c)将防潮绝缘层的各组份按比例放进搅拌机充分搅拌，倒出运至施工地点，用抹刀等工具抹出梯形各边，并压光，从而形成梯形绝缘隔离支墩。d)梯形绝缘隔离支墩成形12小时后，即可施工地面将防潮绝缘层，厚度0.5mm，具体作法是将按比例搅拌好的液态原料均匀滚涂于地面,保证厚度，滚涂时同时在梯形绝缘隔离支墩表面再涂一次绝缘层。12小时后按上述步骤做第二层并作密铺石英砂，第一、第二层颜色各异。e)在墙面的防潮绝缘层施工工法同地面，只是根据需要决定是否添加增稠剂。f)上述绝缘梯形隔离支墩及绝缘层施工完毕48小时后，即可作绝缘电阻测试，要求达到规定的绝缘阻值要求。g)测试达到要求后，必须对施工好的绝缘层进行保护，避免其它工种作业损坏。h)地面大理石铺到绝缘区与非绝缘区之间的绝缘梯形隔离支墩和屏蔽门边的梯形隔离支墩上时，为防止水泥砂浆污染绝缘梯形隔离支墩，在其预留缝中塞入发泡软棒，地面大理石施工完毕后，将发泡软棒取出，吸尘处理后，将液态防潮绝缘材料灌入预留缝中。i)地面全部施工完毕后，再进行电阻值测试。j)详细的施工工艺及检测还可由专业公司提供。站台绝缘层做法二：地面绝缘薄膜做法2.8.1采用标准6)《地下铁道设计规范》（GB50157）；7)《设计、施工和建筑物使用的防火要求》Bs5588；8)绝缘材料的验收标准请参照GB1410；9)其它标准参照相关的国家或者国际标准；10)安装参考类似产品的行业标准，但是必须提交业主确认。2.8.2范围及技术要求2、站台绝缘带敷设位置：3、站台边屏蔽门门槛边线（按各站的实际宽度调整）站台板装修层（100mm）以下的结构板上敷设绝缘层。绝缘层敷设时按二柱轴线之间为一个独立绝缘单元且与非绝缘区的砖石材伸缩缝连接，每侧站台边绝缘带由若干个独立的绝缘单元组成，详细参见各站装修图地面平面布置，每个单元施工完毕必须进行绝缘效果测试。4、站台绝缘带的接口处理：站台绝缘带与门槛的接口、各绝缘单元间的接口、绝缘带与墙壁体的接口、绝缘带与非绝缘区的接口处理。5、技术参照（1）站台板绝缘层应能承载650kg/m2。（2）站...
