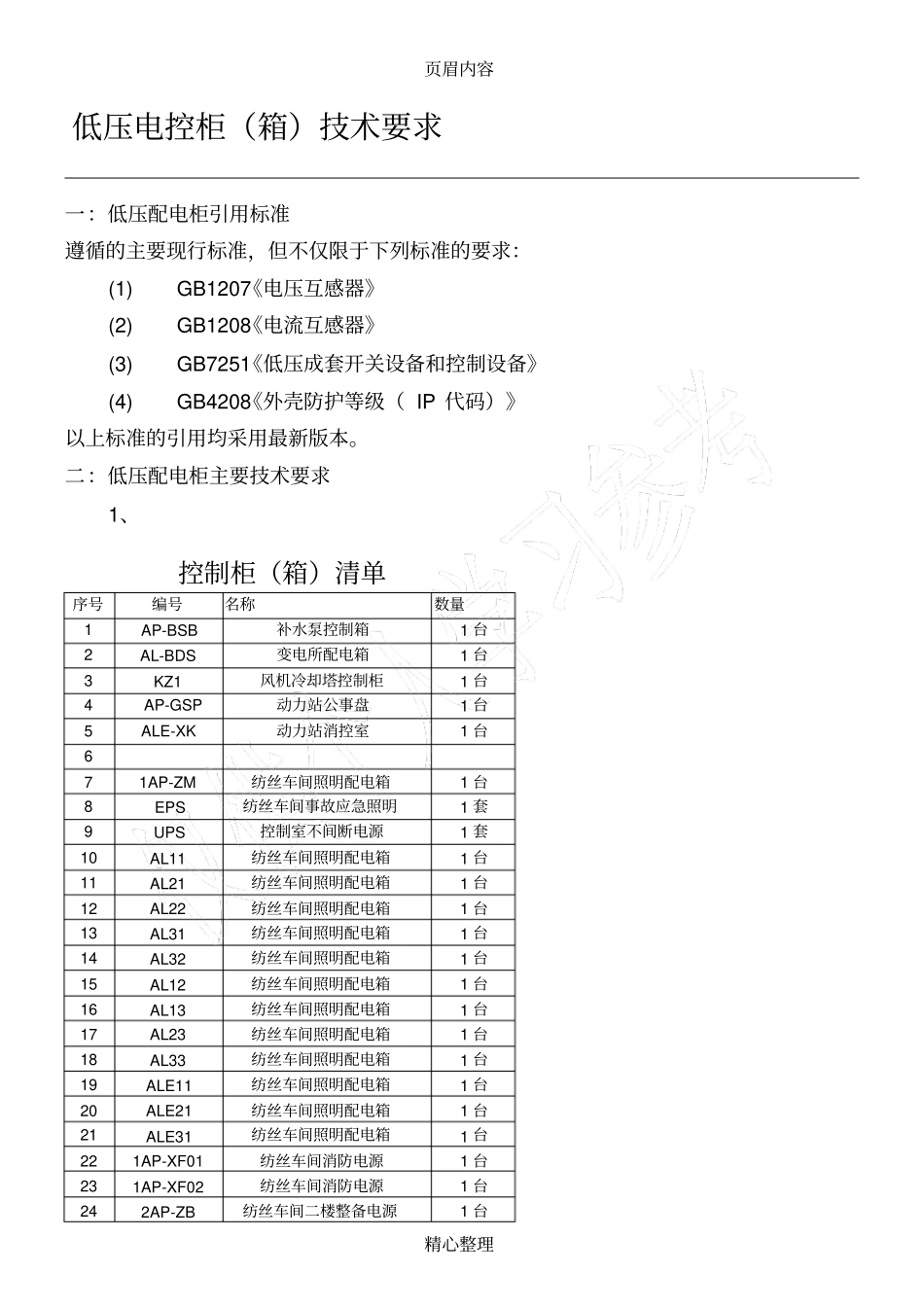

页眉内容精心整理低压电控柜（箱）技术要求一：低压配电柜引用标准遵循的主要现行标准，但不仅限于下列标准的要求：(1)GB1207《电压互感器》(2)GB1208《电流互感器》(3)GB7251《低压成套开关设备和控制设备》(4)GB4208《外壳防护等级（IP代码）》以上标准的引用均采用最新版本。二：低压配电柜主要技术要求1、控制柜（箱）清单序号编号名称数量1AP-BSB补水泵控制箱1台2AL-BDS变电所配电箱1台3KZ1风机冷却塔控制柜1台4AP-GSP动力站公事盘1台5ALE-XK动力站消控室1台671AP-ZM纺丝车间照明配电箱1台8EPS纺丝车间事故应急照明1套9UPS控制室不间断电源1套10AL11纺丝车间照明配电箱1台11AL21纺丝车间照明配电箱1台12AL22纺丝车间照明配电箱1台13AL31纺丝车间照明配电箱1台14AL32纺丝车间照明配电箱1台15AL12纺丝车间照明配电箱1台16AL13纺丝车间照明配电箱1台17AL23纺丝车间照明配电箱1台18AL33纺丝车间照明配电箱1台19ALE11纺丝车间照明配电箱1台20ALE21纺丝车间照明配电箱1台21ALE31纺丝车间照明配电箱1台221AP-XF01纺丝车间消防电源1台231AP-XF02纺丝车间消防电源1台242AP-ZB纺丝车间二楼整备电源1台页眉内容精心整理254AP-ZK屋顶钢梯旁1台26271APE-PY01排烟风机控制箱1台282APE-PY01排烟风机控制箱1台292APE-PY02排烟风机控制箱1台303APE-PY01排烟风机控制箱1台314APE-PY01排烟风机控制箱1台324AP-WDFJ纺丝车间屋顶风机控制箱1台2、低压配电柜主要技术要求：箱体采JXF型，适用范围适用于交流频率50Hz、额定工作电压400V及以下用电路中。防护等级不低于IP30。要求板材应采用厚度不小于2.0㎜厚的优质电解板材折弯焊接而成，表面经过环氧树脂静电喷涂外理，美观耐用，颜色计算机灰。柜体应有足够的强度和刚度，柜门设加强筋。挂墙明装的需满足挂墙明装条件，并要求在安装孔处做强化处理；落地安装的需带底座，底座采用[10槽钢焊接。门开度大于90°，转动灵活，门锁采用优质锁芯，带弹出功能。门板加装密封胶条，防止灰尘、水流渗入。柜门与柜体应加设可靠接地连接。箱体上下两侧备有活动的敲落孔，并已加盖密封，防止灰尘进入柜内，盖板的设置不会影响设备的正常隐形时的通风和散热。箱体配有安装底板，可安装电器设备。柜内元件的布置结构合理，安全间距符合相关技术要求，满足散热要求，保证在安装、检修等特殊情况下有足够的空间。母线排采用优质高导电高载流量母线排，绝缘等级符合要求，并满足维修需求。控制箱中断路器、接触器、热继电器等元器件选型应匹配用电设备，依图纸为准，选型不得低于图纸型号，主要元器件采用三菱产品；接线端子为阻燃型耐用端子，并预留20%扩展端子。柜内接线应整齐，编号应规范，线缆号管标号应为打印，设备位号采用3M不干胶打印，并满足相关规范要求，以图纸为准。柜体名牌采用不锈钢，分别标注柜体编号和制造商、出厂日期等。除照明配电箱外，动力配电箱柜门安装电压、电流指示，控制箱柜门安装电源指示、运行指示、启动和停止按钮开关等，互感器选用国产名牌，指示灯和按钮开关选用上海二工产品。3、报价配置清单样本页眉内容精心整理投标方投标报价参考配置清单样本，包括但不限于该配置清单。投标方有必要提供保证设备在质量保证期内正常运转所必须的附件、备件、工具和消耗品等必须提供，在投标书中列出清单，提供名称规格、用途和制造厂，并单独报价。4、付款方式：合同签订后付合同总价20%预付款，设备交付并开具全额增值税发票后付合同总价40%货款，设备正常运行1个月（或者到货满1年）后付合同总价30%货款，设备投入运行1年无质量问题，付10%质保金。交货期：合同签订生效后30天内设备到现场。交货地点：四：包装运输及储存1、包装应保证产品及附件，在整个运输和储存期间不会损坏和松动，采取必要措施避免震动和碰撞。2、使用国家标准，在包装箱上用油漆书写项目名称，应有在运输、保管过程中必须注意事项的明显表示和符号（如上部位置、防震、起吊位等）。3、每台控制柜（箱）应附有产品合格证明书（包括出厂试验报告）、装箱单和安装使用说名书。4、设备到达现场后，买方应提前一周电传告知供货方开箱验收时间、地点。接买方电传通知后供...
