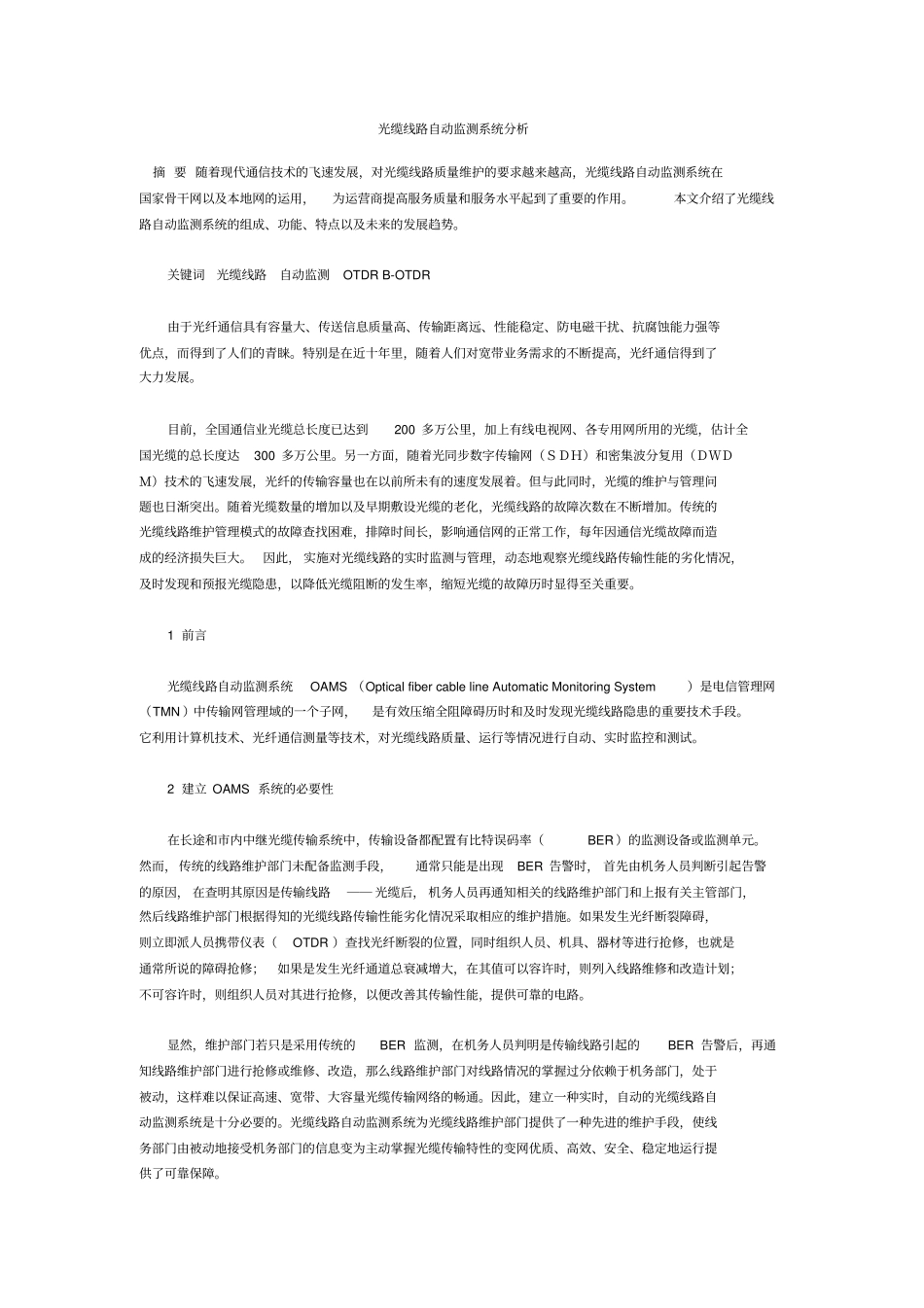

光缆线路自动监测系统分析_第1页
1/5

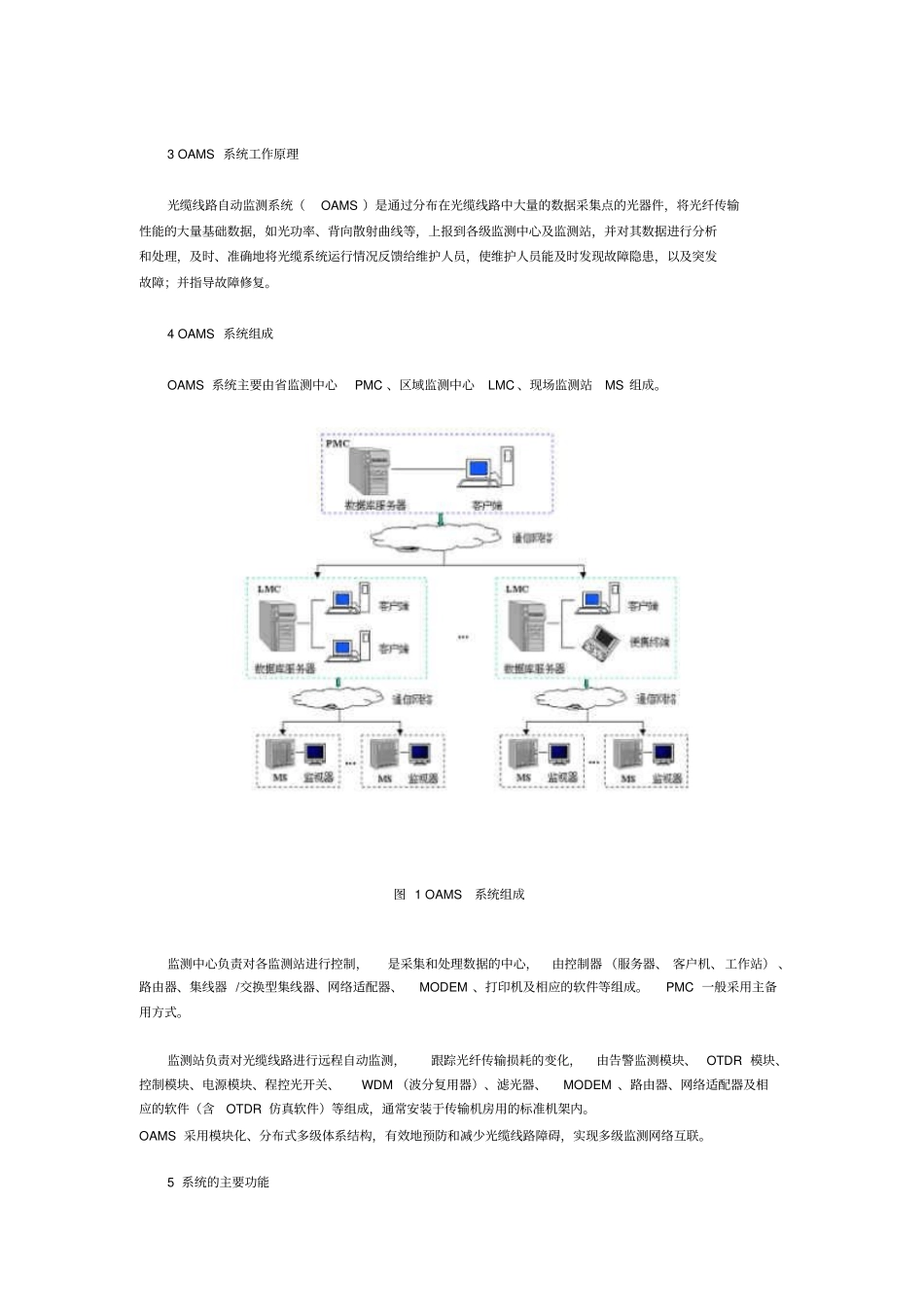

光缆线路自动监测系统分析_第2页
2/5

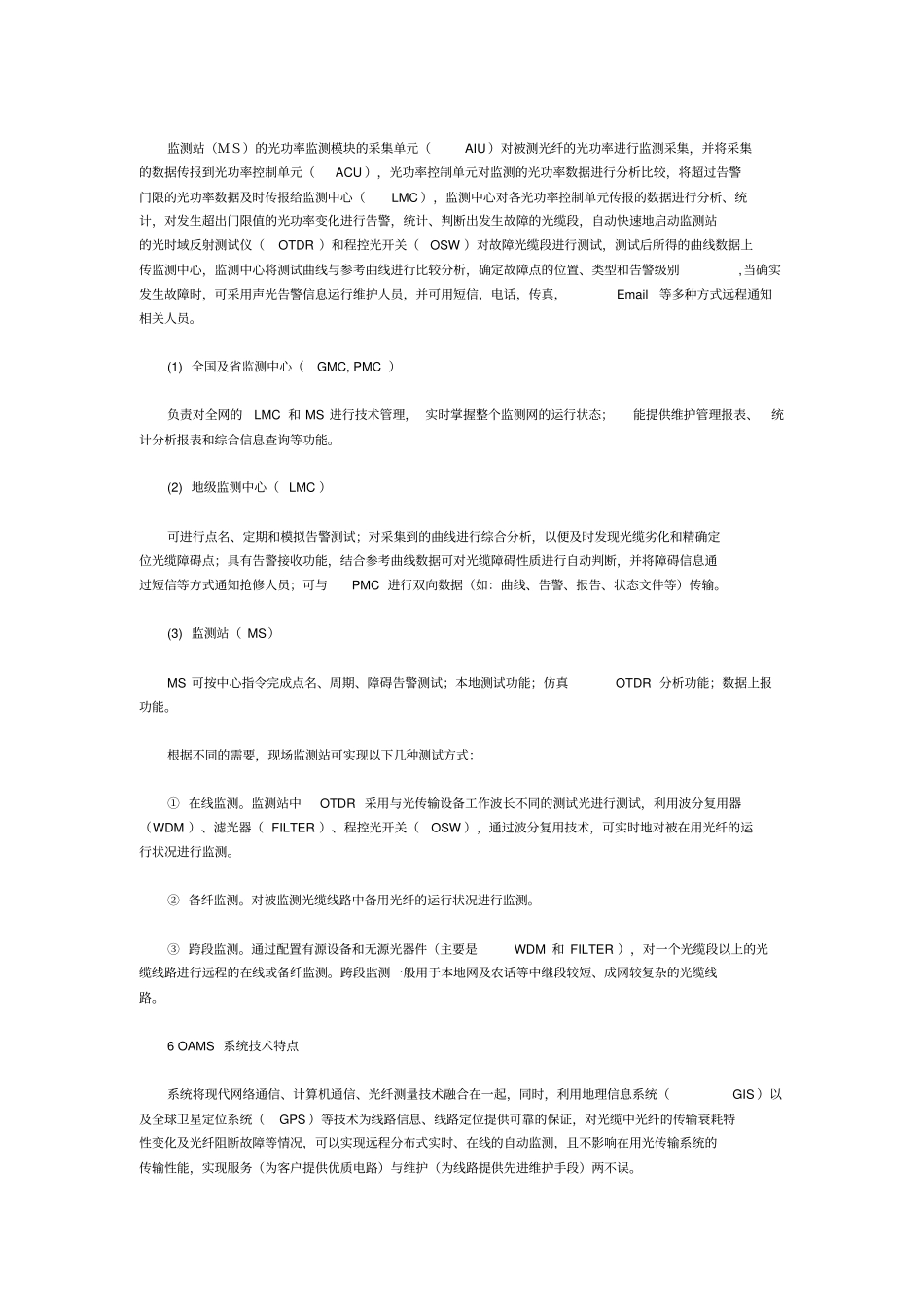

光缆线路自动监测系统分析_第3页
3/5
光缆线路自动监测系统分析摘要随着现代通信技术的飞速发展,对光缆线路质量维护的要求越来越高,光缆线路自动监测系统在国家骨干网以及本地网的运用,为运营商提高服务质量和服务水平起到了重要的作用。本文介绍了光缆线路自动监测系统的组成、功能、特点以及未来的发展趋势。关键词光缆线路自动监测OTDRB-OTDR由于光纤通信具有容量大、传送信息质量高、传输距离远、性能稳定、防电磁干扰、抗腐蚀能力强等优点,而得到了人们的青睐。特别是在近十年里,随着人们对宽带业务需求的不断提高,光纤通信得到了大力发展。目前,全国通信业光缆总长度已达到200多万公里,加上有线电视网、各专用网所用的光缆,估计全国光缆的总长度达300多万公里。另一方面,随着光同步数字传输网(SDH)和密集波分复用(DWDM)技术的飞速发展,光纤的传输容量也在以前所未有的速度发展着。但与此同时,光缆的维护与管理问题也日渐突出。随着光缆数量的增加以及早期敷设光缆的老化,光缆线路的故障次数在不断增加。传统的光缆线路维护管理模式的故障查找困难,排障时间长,影响通信网的正常工作,每年因通信光缆故障而造成的经济损失巨大。因此,实施对光缆线路的实时监测与管理,动态地观察光缆线路传输性能的劣化情况,及时发现和预报光缆隐患,以降低光缆阻断的发生率,缩短光缆的故障历时显得至关重要。1前言光缆线路自动监测系统OAMS(OpticalfibercablelineAutomaticMonitoringSystem)是电信管理网(TMN)中传输网管理域的一个子网,是有效压缩全阻障碍历时和及时发现光缆线路隐患的重要技术手段。它利用计算机技术、光纤通信测量等技术,对光缆线路质量、运行等情况进行自动、实时监控和测试。2建立OAMS系统的必要性在长途和市内中继光缆传输系统中,传输设备都配置有比特误码率(BER)的监测设备或监测单元。然而,传统的线路维护部门未配备监测手段,通常只能是出现BER告警时,首先由机务人员判断引起告警的原因,在查明其原因是传输线路――光缆后,机务人员再通知相关的线路维护部门和上报有关主管部门,然后线路维护部门根据得知的光缆线路传输性能劣化情况采取相应的维护措施。如果发生光纤断裂障碍,则立即派人员携带仪表(OTDR)查找光纤断裂的位置,同时组织人员、机具、器材等进行抢修,也就是通常所说的障碍抢修;如果是发生光纤通道总衰减增大,在其值可以容许时,则列入线路维修和改造计划;不可容许时,则组织人员对其进行抢修,以便改善其传输性能,提供可靠的电路。显然,维护部门若只是采用传统的BER监测,在机务人员判明是传输线路引起的BER告警后,再通知线路维护部门进行抢修或维修、改造,那么线路维护部门对线路情况的掌握过分依赖于机务部门,处于被动,这样难以保证高速、宽带、大容量光缆传输网络的畅通。因此,建立一种实时,自动的光缆线路自动监测系统是十分必要的。光缆线路自动监测系统为光缆线路维护部门提供了一种先进的维护手段,使线务部门由被动地接受机务部门的信息变为主动掌握光缆传输特性的变网优质、高效、安全、稳定地运行提供了可靠保障。3OAMS系统工作原理光缆线路自动监测系统(OAMS)是通过分布在光缆线路中大量的数据采集点的光器件,将光纤传输性能的大量基础数据,如光功率、背向散射曲线等,上报到各级监测中心及监测站,并对其数据进行分析和处理,及时、准确地将光缆系统运行情况反馈给维护人员,使维护人员能及时发现故障隐患,以及突发故障;并指导故障修复。4OAMS系统组成OAMS系统主要由省监测中心PMC、区域监测中心LMC、现场监测站MS组成。图1OAMS系统组成监测中心负责对各监测站进行控制,是采集和处理数据的中心,由控制器(服务器、客户机、工作站)、路由器、集线器/交换型集线器、网络适配器、MODEM、打印机及相应的软件等组成。PMC一般采用主备用方式。监测站负责对光缆线路进行远程自动监测,跟踪光纤传输损耗的变化,由告警监测模块、OTDR模块、控制模块、电源模块、程控光开关、WDM(波分复用器)、滤光器、MODEM、路由器、网络适配器及相应的软件(含OTDR仿真软件)等组成,通常安装于传输机房用的标准机架内。OAMS采用...
