光缆维修技术附件VIP免费

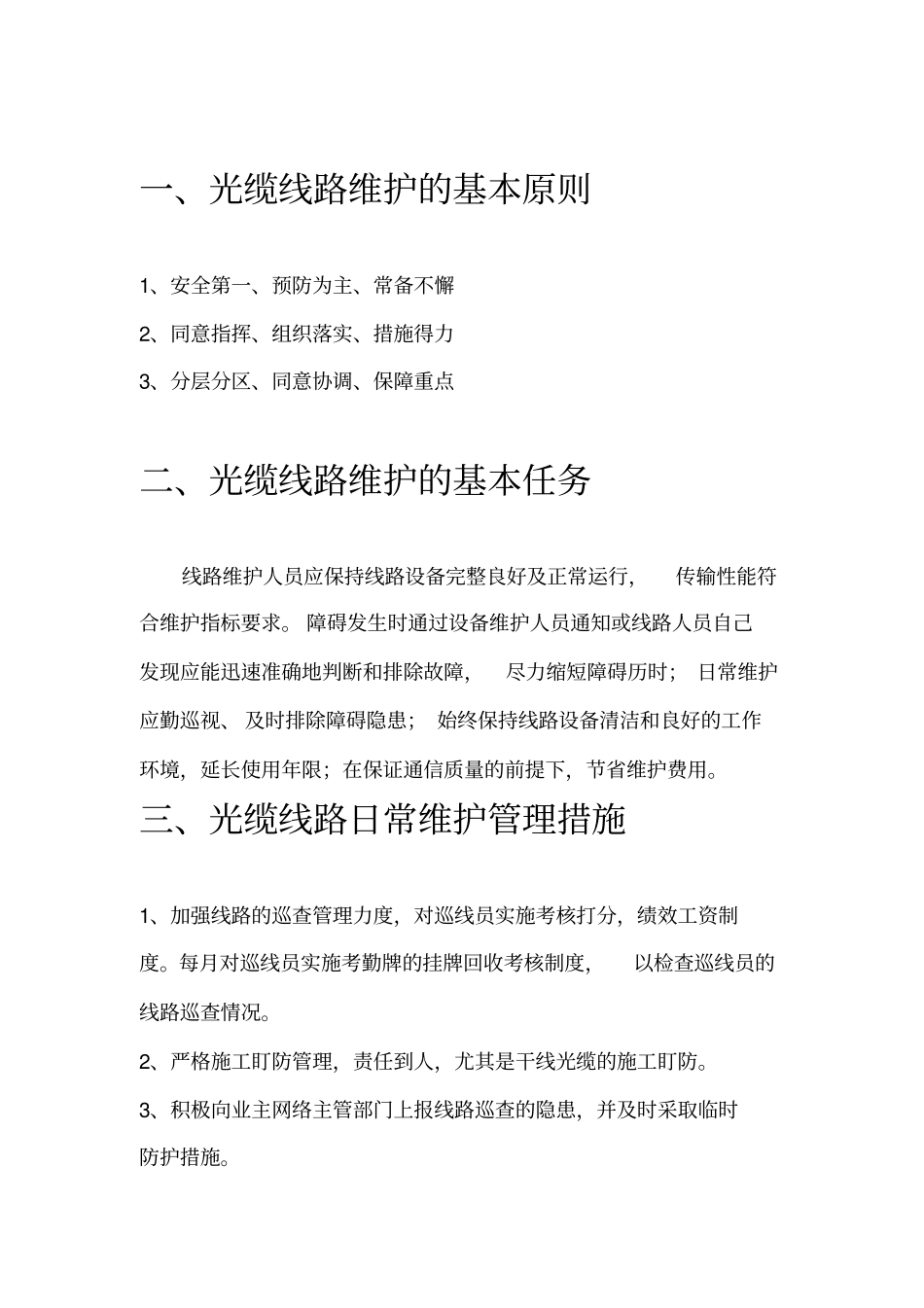

中国石化东北油气分公司长春分公司光纤维修方案技术附件一、光缆线路维护的基本原则1、安全第一、预防为主、常备不懈2、同意指挥、组织落实、措施得力3、分层分区、同意协调、保障重点二、光缆线路维护的基本任务线路维护人员应保持线路设备完整良好及正常运行，传输性能符合维护指标要求。障碍发生时通过设备维护人员通知或线路人员自己发现应能迅速准确地判断和排除故障，尽力缩短障碍历时；日常维护应勤巡视、及时排除障碍隐患；始终保持线路设备清洁和良好的工作环境，延长使用年限；在保证通信质量的前提下，节省维护费用。三、光缆线路日常维护管理措施1、加强线路的巡查管理力度，对巡线员实施考核打分，绩效工资制度。每月对巡线员实施考勤牌的挂牌回收考核制度，以检查巡线员的线路巡查情况。2、严格施工盯防管理，责任到人，尤其是干线光缆的施工盯防。3、积极向业主网络主管部门上报线路巡查的隐患，并及时采取临时防护措施。4、按照日常维护的要求对光缆备用纤芯进行测试，通过测试发现的问题及时上报，有计划、有针对性的进行纤芯整治工作。掌握干线及本地网干线各段落的纤芯使用情况及光缆的路由情况。5、及时整理、更新线路维护的基础资料（光缆线路图、纤芯分配图、基站分布图、测试资料等）。6、光缆线路的迁改、割接等工程及时跟进。从维护的角度出发，检查工程质量情况，配合业主对施工单位进行监督监管。四、应急抢修保障措施1、各县/区维护抢修小组成员提高警惕，随时做好应急抢修准备，手机必须24小时处于开机状态。2、保证抢修光缆数量能够满足抢修需要。各维护中心负责人应清楚本中心抢修光缆的库存数量，抢修光缆数量没有达到要求应及时申请进行补充。3、保证抢修车辆的完好。4、各个维护中心值班电话24小时处于开通状态。5、保证抢修仪表的完好，及时检查仪表是否正常。6、第二通信手段7×24小时启用。7、应根据移动通信网络运行实际情况和事故预案，加强技术人员的培训。充分利用现有的高科技手段对相关专业技术人员进行接续测试等训练。8、综合考虑本地区光缆线路的薄弱环节、运行突出问题、特殊运行方式、恶劣气候条件、外力破坏、季节性事故特点等各方面突发因素，每年定期组织有针对性的联合反事故演习和应对突发事件的演习，并进行认真的总结，不断提高各类人员的应急处理能力，从而提高“实战”能力。五、光缆线路障碍抢修原则4.1先抢通后修复临时布放光缆将在用业务光纤先沟通起来，恢复业务，然后再按照技术标准对受损线路进行重建。4.2先干线后本地网当二干和本地网光缆线路同时或者同期遭遇中断，应第一时间全力以赴确保干线光缆的抢修，待有富余的人力物力的情况下或者干线光缆抢修完毕后再着手进行本地网光缆线路的抢修。4.3先主用后备用当发生光缆中断事故后，先把在用的纤芯第一时间接通后再接备用纤。能够通过调纤立即恢复业务应先调纤，后抢修。先恢复基站业务再恢复数据业务。六、障碍抢修及割接流程YES现场查找故障、抢修无法确定线路、设备配合业主方技术人员查找故障机房值班人员判断故障段落光缆线路障碍抢修流程障碍发生修复线路修改线路技术资料准备抢修仪表、器材及车辆已确定光缆线路故障NO障碍修复机房值班人员通过网管测试验证抢修结束通知线路抢修现场查找故障、线路做好光缆线路的割接准备机房人员对割接段光缆进行测试、验光缆割接结束做好光缆割接前的各项应急措施修改线路技术资料光缆割接完毕，清理现场系统恢复正常现场进行光缆割接割接时间到，宣布割接开始机房值班人员在割接规定时间前30分钟到达机房。并做好割接准备割接人员在割接规定时间前30分钟到达割接现场，并做好割接准备割接批复制定线路割接方案以书面的形式向业主相关部门提出申请光缆线路完成迁改需要割接线路维护人员巡检发现需做好光缆线路的割接准备做好光缆线路的割接准备光缆线路割接流程七、ODTR主要参数的设置测量范围：是指距离或显示范围。对这一参数的设置意味着告诉OTDR应该在屏幕上显示多长距离。为了显示整个光纤曲线，设置时这一范围必须大于被测光纤长度。通常选择的测试范围应比实际待测光纤长20%波长：对同一根光纤，不同波长下进行...
