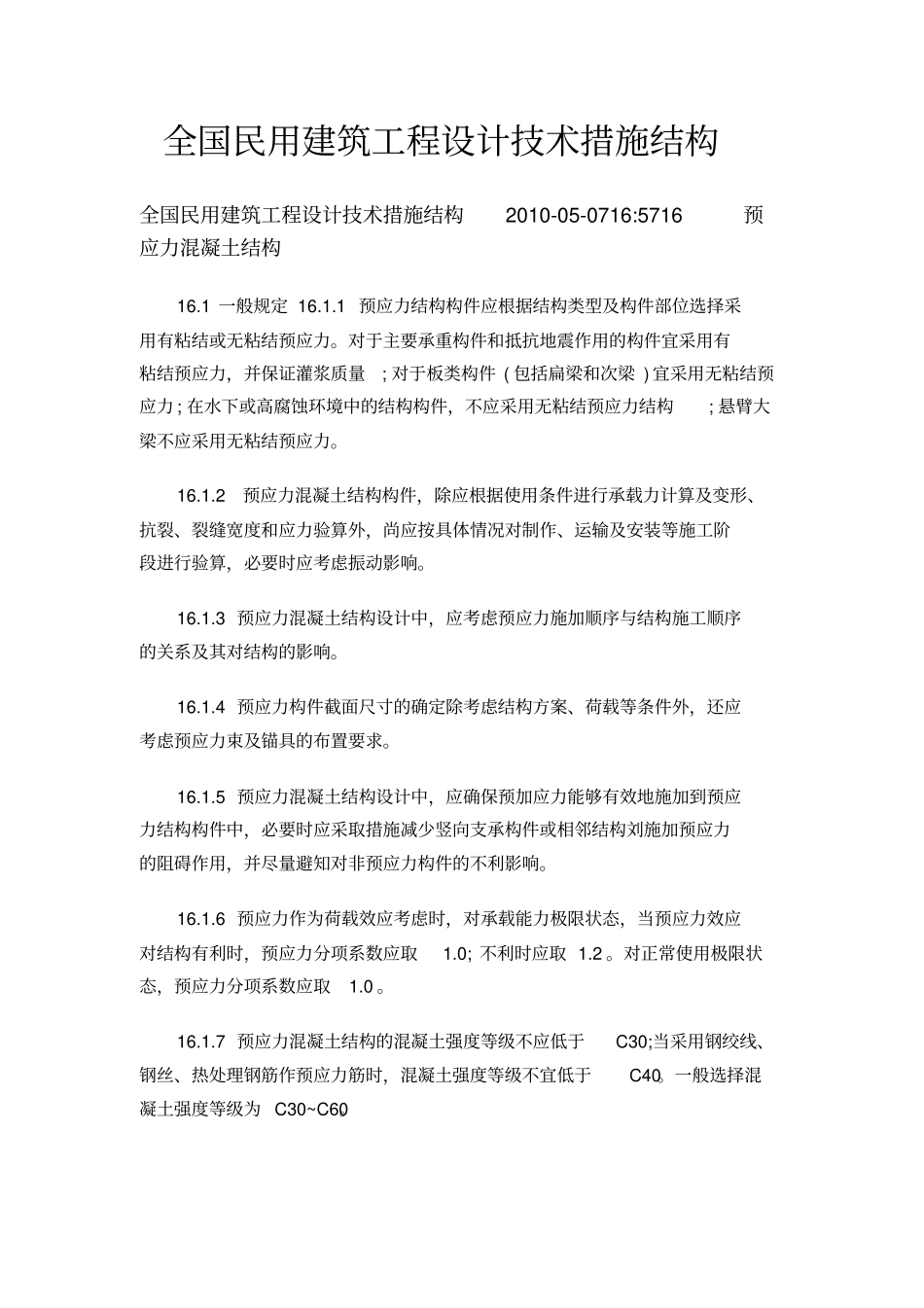

全国民用建筑工程设计技术措施结构全国民用建筑工程设计技术措施结构2010-05-0716:5716预应力混凝土结构16.1一般规定16.1.1预应力结构构件应根据结构类型及构件部位选择采用有粘结或无粘结预应力。对于主要承重构件和抵抗地震作用的构件宜采用有粘结预应力，并保证灌浆质量;对于板类构件(包括扁梁和次梁)宜采用无粘结预应力;在水下或高腐蚀环境中的结构构件，不应采用无粘结预应力结构;悬臂大梁不应采用无粘结预应力。16.1.2预应力混凝土结构构件，除应根据使用条件进行承载力计算及变形、抗裂、裂缝宽度和应力验算外，尚应按具体情况对制作、运输及安装等施工阶段进行验算，必要时应考虑振动影响。16.1.3预应力混凝土结构设计中，应考虑预应力施加顺序与结构施工顺序的关系及其对结构的影响。16.1.4预应力构件截面尺寸的确定除考虑结构方案、荷载等条件外，还应考虑预应力束及锚具的布置要求。16.1.5预应力混凝土结构设计中，应确保预加应力能够有效地施加到预应力结构构件中，必要时应采取措施减少竖向支承构件或相邻结构刘施加预应力的阻碍作用，并尽量避知对非预应力构件的不利影响。16.1.6预应力作为荷载效应考虑时，对承载能力极限状态，当预应力效应对结构有利时，预应力分项系数应取1.0;不利时应取1.2。对正常使用极限状态，预应力分项系数应取1.0。16.1.7预应力混凝土结构的混凝土强度等级不应低于C30;当采用钢绞线、钢丝、热处理钢筋作预应力筋时，混凝土强度等级不宜低于C40。一般选择混凝土强度等级为C30~C60。16.1.8预应力钢筋宜采用预应力钢绞线、钢丝，也可采用热处理钢筋。常用的预应力筋的强度标准值及设计值见表16.1.8-1和表16.1.8-2。16.1.9预应力筋锚具应根据所采用的预应力钢材及适用的结构情况合理选用，锚具性能应符合《预应力筋用锚具、夹具和连接器》GB/T14370，设计时可参照表16.1.9选择使用。16.1.10当通过一部分纵向钢筋施加预应力已能使构件符合裂缝控制要求时，承载力计算所需的其余纵向钢筋可采用非预应力钢筋。非预应力钢筋宜采用HBB400级、HRB335级钢筋，也可采用RRB400级钢筋。16.1.11后张预应力混凝土超静定结构，在进行正截面受弯承载力计算及抗裂验算时，在弯矩设计值中次弯矩应参与组合;在进行斜截面受剪承载力计算及抗裂验算时，在剪力设计值中次剪力应参与组合。次弯矩、次剪力的计算应符合下列规定:1次弯矩M2宜按下列公式计算:2次剪力宜根据结构构件各截面次弯矩的分布按结构力学方法计算。16.1.12预应力混凝土结构设计施工图中除表示结构构件的形状、尺寸、材料品种等内容外，尚应明确下列事项:1预应力筋的张拉方式及粘结类型;2混凝土强度等级及张拉时混凝土强度;3预应力筋品种、规格及质量标准;4张拉锚固体系、锚具规格、质量标准;5预应力筋张拉力或张拉控制应力;6预应力筋的张拉顺序;7模板及支撑拆除顺序;8其他应明确的事项。16.1.13预应力混凝土结构构件的构造要求，除应满足普通钢筋混凝土结构的有关规定外，尚应根据预应力筋张拉工艺、锚固方法、预应力筋的种类和布置方式采取相应的构造措施。16.1.14预应力混凝土受弯构件中的纵向受拉钢筋配筋率应符合下列要求:16.1.19后张预应力混凝土构件端部锚固区应进行局部受压承载力验算。16.1.20预应力结构构件及与之相连的竖向构件的普通钢筋宜采用大直径钢筋，减小钢筋数量，增大钢筋间距，以方便预应力筋及锚具的布置。16.1.21先张预应力混凝土构件宜采用变形钢筋、刻痕钢丝、钢绞线等的预应力筋，以保证钢筋与混凝土之间有可靠的粘结力。当采用光面钢丝作预应力钢筋时，应采取适当措施，保证钢丝在混凝上中可靠地锚固，防止钢丝与混凝上粘结力不足而造成钢丝滑动。16.1.22在先张法预应力混凝土构件中，预应力筋之间的净距，应根据浇筑混凝土、施加预应力及钢筋锚固等要求确定，并应符合下列规定:1单根预应力钢丝间的净距不宜小于15mm，当排列有困难时，可采用2根并丝配筋方法;2预应力筋之间的净距不应小于其公称直径或等效直径的1.5倍。16.1.23在预应力混凝上构件中，埋人式锚具与构件表面之间的保护层厚度不应小于25mm。16.1.24为防止施加预应力时在构件端部截面产生纵向水平裂缝，宜...
