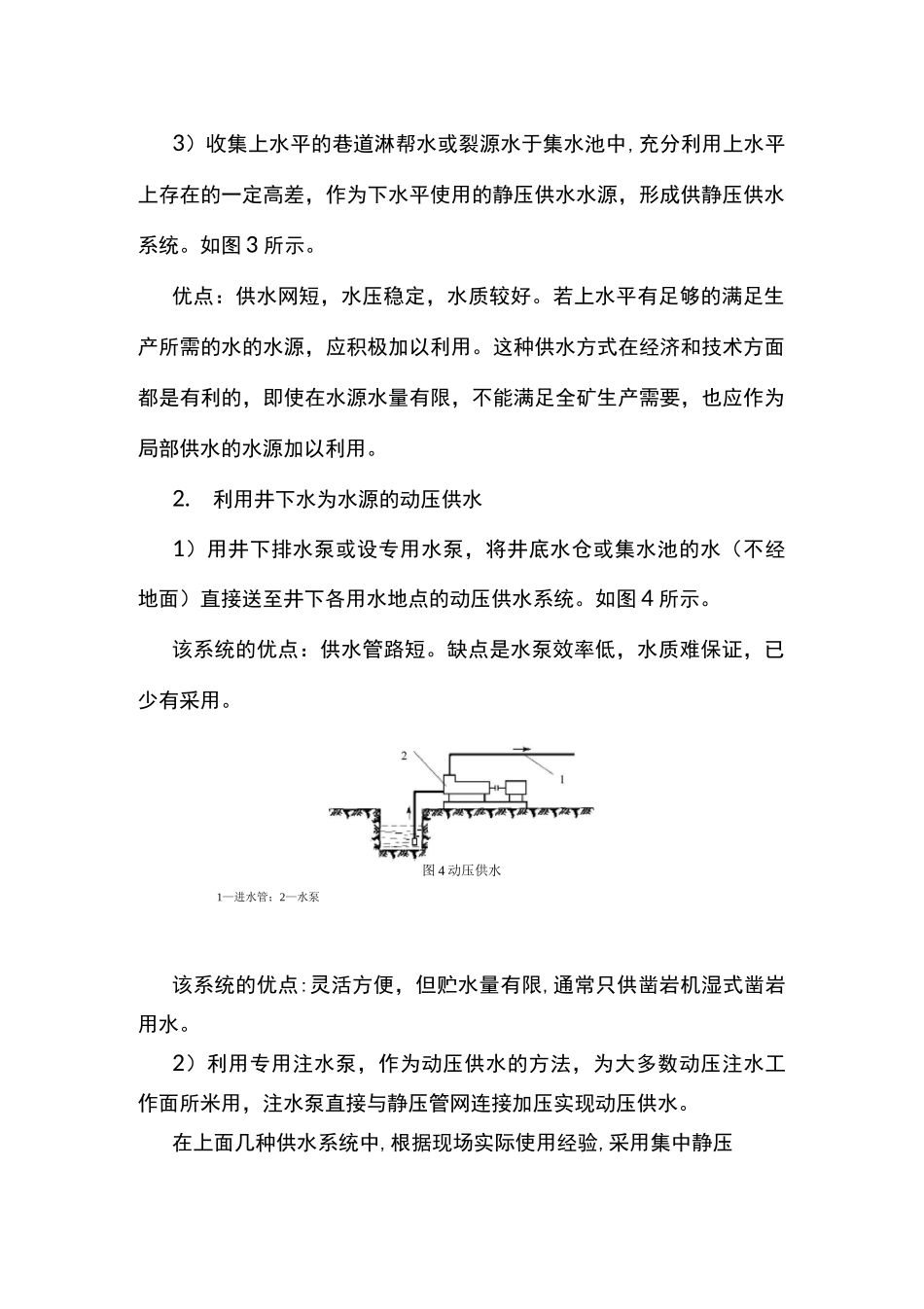

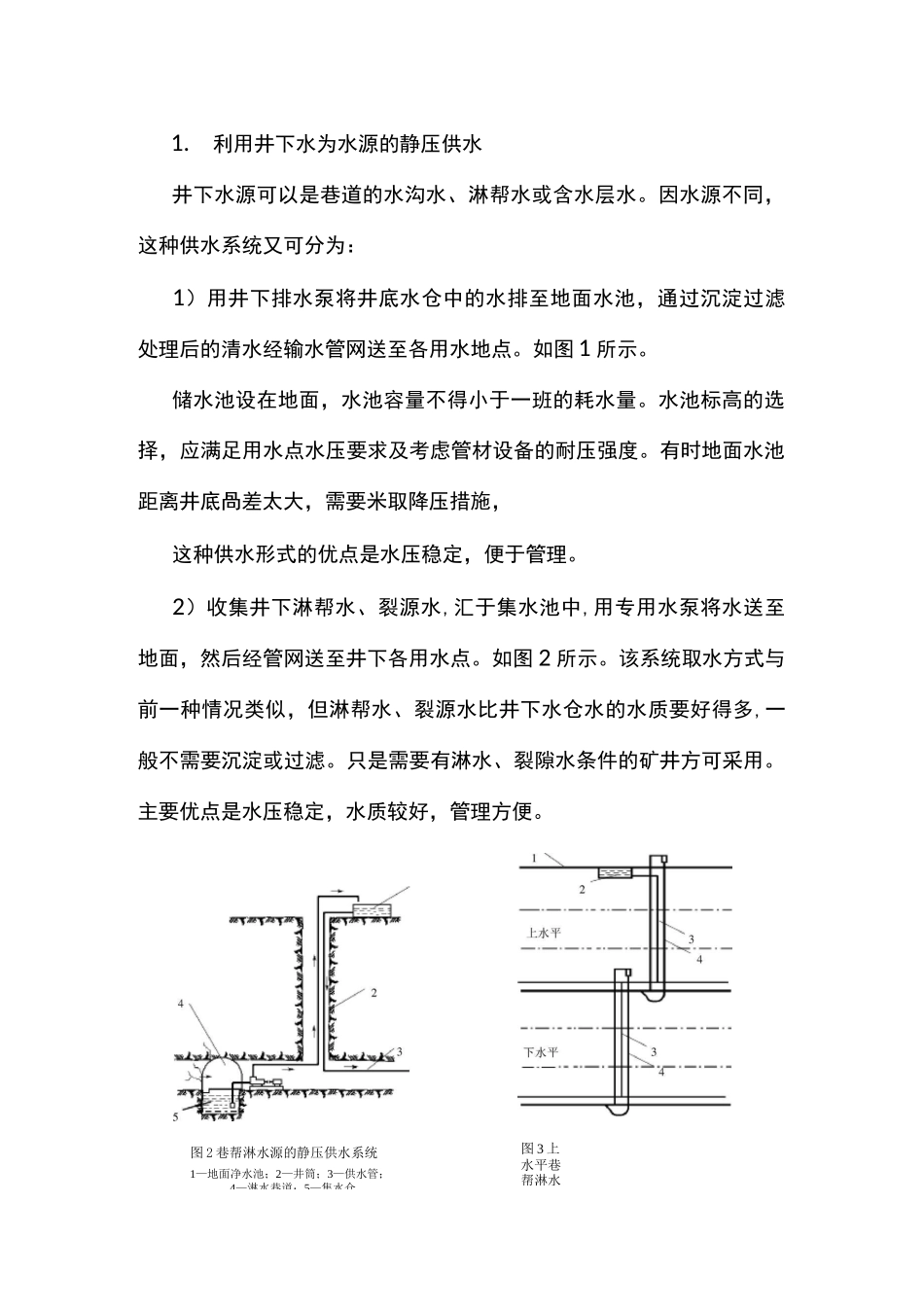

项目悬浮物含量2悬浮物粒度标准不超过30mg/L小于0.3mm3pH值4碳酸盐硬度6—9不超过3mmol/L矿井防尘系统设计按照《煤矿安全规程》规定，矿井必须采取综合防尘措施，并建立完善的防尘洒水管路系统，因此，特编制本防尘系统设计。一、水源与供水形式的选择（一）矿井防尘系统的水质要求1.井下消防、洒水及一般设备用水标准见表1。表1井下防尘系统水质标准5大肠菌群每100mL水样中不得检出2.特殊设备用水按设备厂家提供的水质标准。（二）供水水源选择东部井利用水源井供水，西风井利用水厂供水。东部回风井地面建有2座200口3及1座200m3水池西风井地面建有2座200m3水池。（三）防尘供水形式的选择防尘供水形式是开展防尘工作的基础。供水形式的确定取决于水源。现场采用的有以下几种形式：h1图1矿井水源的静压供水系统1—地面净水池；2—水泵；3—井筒；4—供水管；5—井底水仓1.利用井下水为水源的静压供水井下水源可以是巷道的水沟水、淋帮水或含水层水。因水源不同，这种供水系统又可分为：1）用井下排水泵将井底水仓中的水排至地面水池，通过沉淀过滤处理后的清水经输水管网送至各用水地点。如图1所示。储水池设在地面，水池容量不得小于一班的耗水量。水池标高的选择，应满足用水点水压要求及考虑管材设备的耐压强度。有时地面水池距离井底咼差太大，需要米取降压措施，这种供水形式的优点是水压稳定，便于管理。2）收集井下淋帮水、裂源水,汇于集水池中,用专用水泵将水送至地面，然后经管网送至井下各用水点。如图2所示。该系统取水方式与前一种情况类似，但淋帮水、裂源水比井下水仓水的水质要好得多,一般不需要沉淀或过滤。只是需要有淋水、裂隙水条件的矿井方可采用。主要优点是水压稳定，水质较好，管理方便。图2巷帮淋水源的静压供水系统1—地面净水池；2—井筒；3—供水管；4—淋水巷道；5—集水仓图3上水平巷帮淋水3）收集上水平的巷道淋帮水或裂源水于集水池中,充分利用上水平上存在的一定高差，作为下水平使用的静压供水水源，形成供静压供水系统。如图3所示。优点：供水网短，水压稳定，水质较好。若上水平有足够的满足生产所需的水的水源，应积极加以利用。这种供水方式在经济和技术方面都是有利的，即使在水源水量有限，不能满足全矿生产需要，也应作为局部供水的水源加以利用。2.利用井下水为水源的动压供水1）用井下排水泵或设专用水泵，将井底水仓或集水池的水（不经地面）直接送至井下各用水地点的动压供水系统。如图4所示。该系统的优点：供水管路短。缺点是水泵效率低，水质难保证，已少有采用。图4动压供水1—进水管；2—水泵该系统的优点:灵活方便，但贮水量有限,通常只供凿岩机湿式凿岩用水。2）利用专用注水泵，作为动压供水的方法，为大多数动压注水工作面所米用，注水泵直接与静压管网连接加压实现动压供水。在上面几种供水系统中,根据现场实际使用经验,采用集中静压矿井防尘管网系统供水系统在技术经济上较为合理。矿井防尘管网系统按其结构，可分为树状网和环状网两种类型。所谓树状网是指管网布置像树枝—样。从树干到树稍越来越细，树状分倒立或正立形状受供水方式制约。如全矿井从井底水仓集中供水，则管网系统正好是—个正立状树状网。地面水池集中供水为倒立树状网。倒立树状网是矿井防尘常见的管网形状之—，它适用于静压供水的矿井。东部回风井、西风井的防尘管路在井底车场相互连通，形成管网。三、管路敷设井下管道采用消防、防尘合一的管道系统，利用树状管道送至各用水点和工作面，管道沿副井井筒敷设，经井底车场、主要运输大巷、轨道上山至采掘工作面等各用水地点，要加强供水管道维护，不得出现跑冒滴漏现象，保证阀门开关灵活。副井井筒、运输大巷及采区轨道上山铺设六吋供水干管，其余阶段巷道铺设四吋供水管，采煤工作面机风巷、掘进工作面铺设四吋供水管。供水、压风等管线一般同处于巷道一侧，用工字钢等作为支架、U型托钩悬挂在巷道帮上。四、降尘水幕帘（一）水幕帘标准1、水幕帘必须能够覆盖巷道全断面，紧贴巷道帮顶，间隙不得大于50mm；配有可开合的活动纱帘门，不影响过车及行人。2、巷道内敷设有运输皮带时，水幕帘与皮带两侧...
