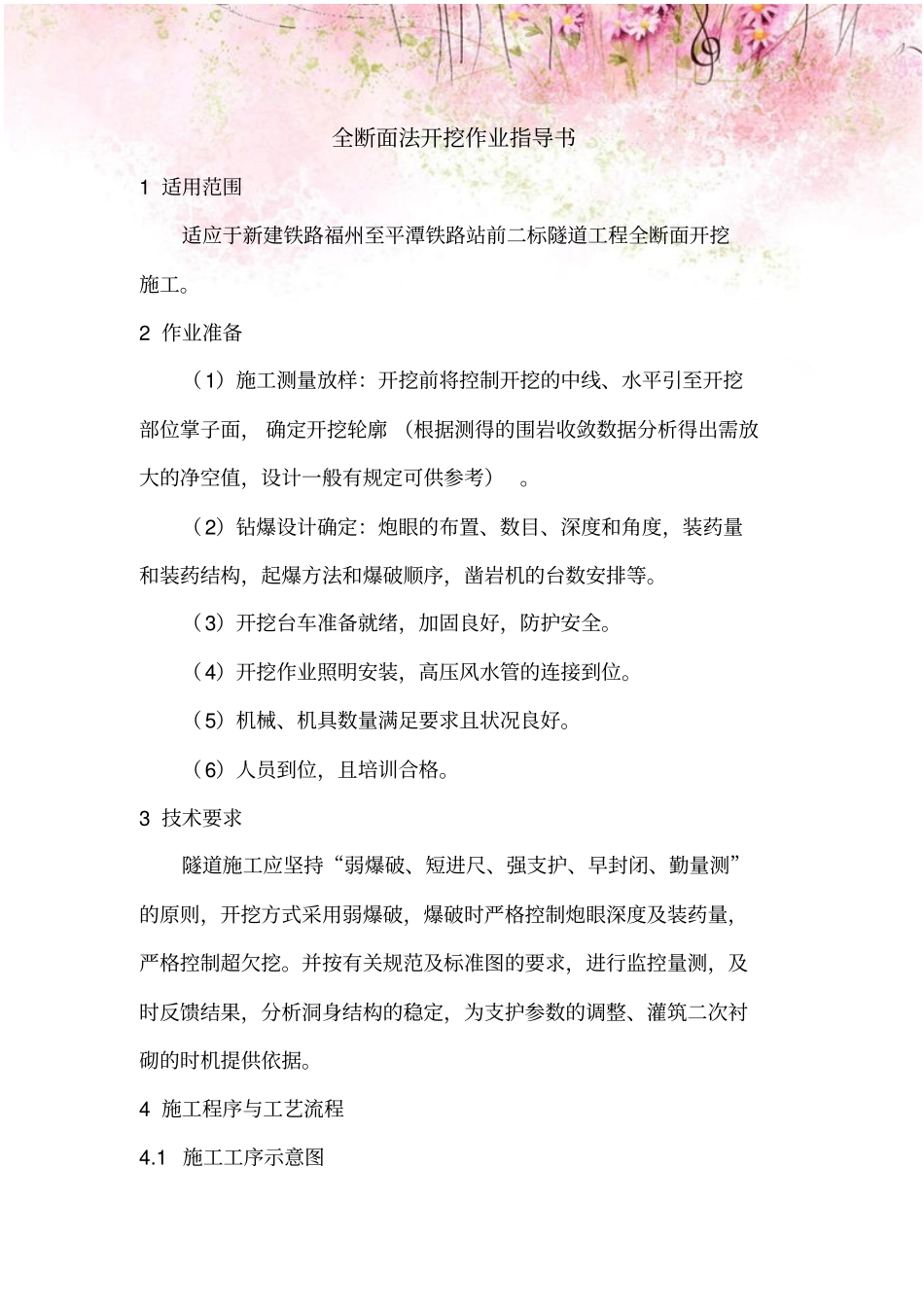

全断面法开挖作业指导书1适用范围适应于新建铁路福州至平潭铁路站前二标隧道工程全断面开挖施工。2作业准备（1）施工测量放样：开挖前将控制开挖的中线、水平引至开挖部位掌子面，确定开挖轮廓（根据测得的围岩收敛数据分析得出需放大的净空值，设计一般有规定可供参考）。（2）钻爆设计确定：炮眼的布置、数目、深度和角度，装药量和装药结构，起爆方法和爆破顺序，凿岩机的台数安排等。（3）开挖台车准备就绪，加固良好，防护安全。（4）开挖作业照明安装，高压风水管的连接到位。（5）机械、机具数量满足要求且状况良好。（6）人员到位，且培训合格。3技术要求隧道施工应坚持“弱爆破、短进尺、强支护、早封闭、勤量测”的原则，开挖方式采用弱爆破，爆破时严格控制炮眼深度及装药量，严格控制超欠挖。并按有关规范及标准图的要求，进行监控量测，及时反馈结果，分析洞身结构的稳定，为支护参数的调整、灌筑二次衬砌的时机提供依据。4施工程序与工艺流程4.1施工工序示意图Ⅱ1Ⅴ3Ⅳ说明:1、全断面开挖；Ⅱ、初期支护；3、隧道底部开挖(捡底)；Ⅳ、底板(仰拱)浇筑；Ⅴ、拱墙二次衬砌20～40mⅡⅤ6～12m40～100m栈桥Ⅳ134.2施工工艺流程图4.3全断面施工程序说明全断面法开挖采用新奥法施工原理。施工步骤是：1、施工放样→2、钻孔→3、装药爆破→4、通风→5、出碴4.3.1施工放样钻孔前测量放样，准确绘出开挖轮廓线及周边眼、掏槽眼和辅助眼的位置。距开挖面50m处埋设中线桩，每100m设置临时水准点。每次测量放线的同时，要对上次爆破断面进行检查，利用隧道开挖断面量测系统对测量数据进行处理，及时调整爆破参数，以达最佳爆破效果。4.3.2钻孔作业钻眼前，钻工要熟悉炮眼布置图，严格按钻爆设计实施。特别是周边眼和掏槽眼的位置、间距及数量，未经主管工程师同意不得随意改动。定人定位，周边眼、掏槽眼由经验丰富的司钻工司钻。准确定位凿岩机钻杆，使钻孔位置误差不大于5cm，保持钻孔方向平行，严禁相互交错。周边眼钻孔外插角度控制：眼深3m时外插角<3°,眼深5m外插角<2°，使两茬炮接口处台阶不大于15cm。同类炮眼钻孔深度要达到钻爆设计要求，眼底保持在一个铅垂面上。4.3.3装药爆破根据岩石强度选用不同猛度爆速的炸药，有水地段及周边眼选用乳化炸药，其余均用2号岩石硝铵炸药。周边眼用φ25×200小药卷，不耦合装药；其余炮眼用φ40×200药卷，连续装药。采用塑料导爆管复式起爆网路非电起爆。装药按钻爆设计图确定的装药量定人、定位、定段别，自上而下顺序进行，导爆管要“对号入座”。所有炮眼均以炮泥堵塞，堵塞长度不小于20cm。4.3.4通风隧道掘进工作面都必须采用独立通风，严禁任何两个工作面之间串连通风。在出碴期间，应实施连续通风。因检修、停电等原因停机时，必须撤出人员，切断电源。4.3.5装碴运输经专职人员检查爆破作业情况，检查合格后，通风15分钟以上进行拉碴作业。作业面配2台侧卸式装载机进行装碴，5台自卸汽车运碴。形成挖—装—运作业线。5施工要求（1）全断面法开挖空间大，工序少，应采用大型配套机械化作业，各道工序尽可能平行交叉作业，缩短循环时间。（2）全断面法开挖量大，爆破引起的震动较大，应严格控制一次同时起爆的炸药量，按钻爆设计要求控制炮眼间距、深度和角度，钻眼完毕，按炮眼布置图进行检查并做好记录，对不符合要求的炮眼应重钻，经检查合格后方可装药。（3）钻眼时，周边眼及掏槽眼应定人定岗，并严格控制周边眼外插角。每循环爆破后，应认真查看爆破效果，并根据超欠挖及炮眼痕迹保留率不断优化钻爆参数，改善爆破效果，减少超欠挖。（4）应确定合理的循环进尺，确保两个循环的接茬位置平滑、圆顺。（5）每循环爆破后及时找顶，初期支护施作前应按要求进行地质素描。6材料要求原材料应符合设计要求，设计未明确时应符合相应《混凝土工程施工质量验收标准》要求。7劳动组织劳力应结合工程量大小、工期安排要求进行合理的配置。结合正常施工需要，配置如下：开挖时主要劳动力如下：主要劳动力安排表序号工种人数备注1技术员22电工1提供照明3开挖工25含风钻手4爆破员2现场爆破器材的管理和使用5空压机司机16挖机司机17装载机...
