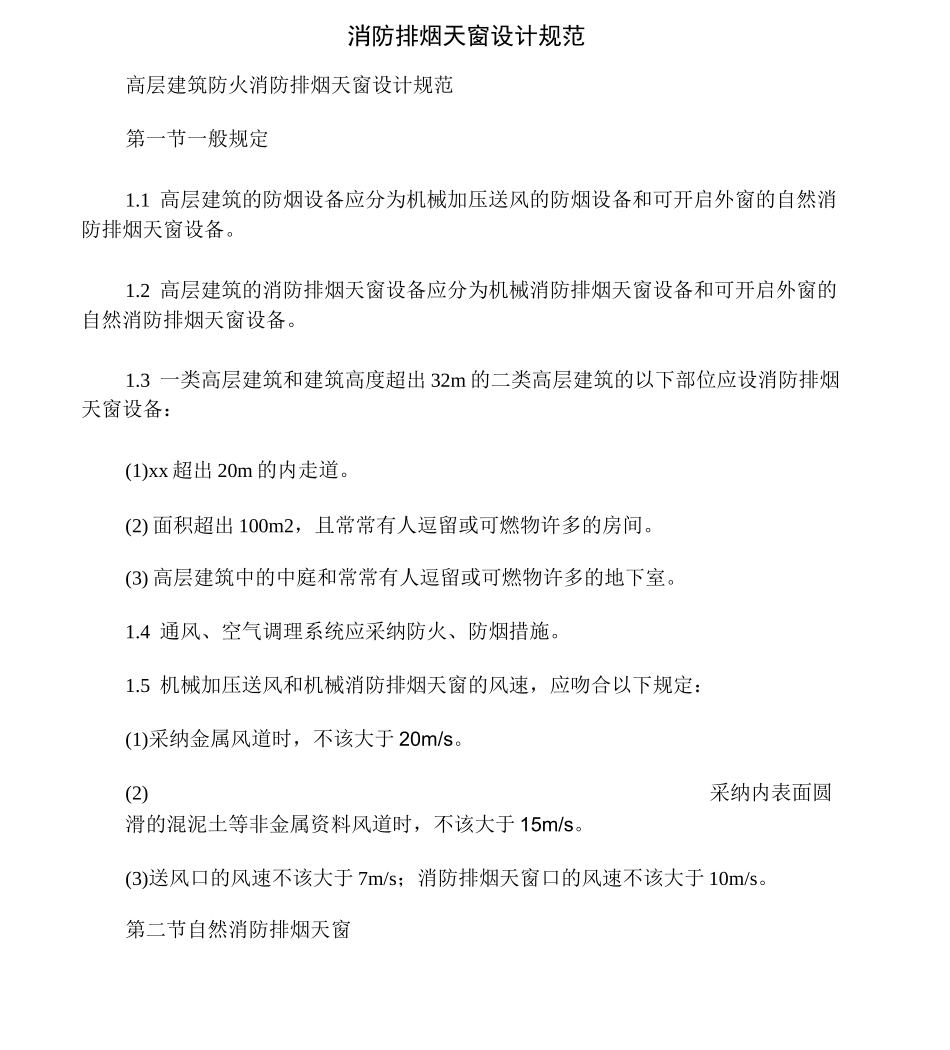

消防排烟天窗设计规范高层建筑防火消防排烟天窗设计规范第一节一般规定1.1高层建筑的防烟设备应分为机械加压送风的防烟设备和可开启外窗的自然消防排烟天窗设备。1.2高层建筑的消防排烟天窗设备应分为机械消防排烟天窗设备和可开启外窗的自然消防排烟天窗设备。1.3一类高层建筑和建筑高度超出32m的二类高层建筑的以下部位应设消防排烟天窗设备：(1)xx超出20m的内走道。(2)面积超出100m2，且常常有人逗留或可燃物许多的房间。(3)高层建筑中的中庭和常常有人逗留或可燃物许多的地下室。1.4通风、空气调理系统应采纳防火、防烟措施。1.5机械加压送风和机械消防排烟天窗的风速，应吻合以下规定：(1)采纳金属风道时，不该大于20m/s。(2)采纳内表面圆滑的混泥土等非金属资料风道时，不该大于15m/s。(3)送风口的风速不该大于7m/s；消防排烟天窗口的风速不该大于10m/s。第二节自然消防排烟天窗2．1除建筑高度超出50m的一类公共建筑和建筑高度超出100m的居住建筑外，靠外墙的防烟楼梯间及其前室、消防电梯间前室和适用前室，宜采纳自然消防排烟天窗方式。2．2采纳自然消防排烟天窗的开窗面积应吻合以下规定：(1)防烟楼梯间闪室、消防电梯间前室可开启外窗面积不该小于，适用前室不该小于(2)靠外墙的防烟楼梯间每五层内可开启外窗总面积之和不该小于(3)长度不超出60m的内走道可开启外窗面积不该小于走道面积的2％(4)需要消防排烟天窗的房间可开启外窗面积不该小于该房间面积的2％(5)净空高度小于12m的中庭可开启的天窗或高侧窗的面积不该小于该中庭地面积的5％。2．3防烟楼梯间前室或适用前室，利用敞开的天台、凹廊或前室内有不一样朝向的可开启外窗自然消防排烟天窗时，该楼梯间可不布防烟措施。2．4消防排烟天窗窗宜设置在上方，并应有方便开启的装置。第三节机械防烟3．1以下部位应设置独立的机械加压送风的防烟设备：(1)不具备自然消防排烟天窗条件的防烟楼梯间、消防电梯间前室或适用前室。(2)采纳自然消防排烟天窗措施的防烟楼梯间，其不具备自然消防排烟天窗条件的前室。(3)关闭避祸层(间)。3．2高层建筑防烟楼梯间及其前室、适用前室和消防楼梯间前室的机械加压送风量应由计算确立，或按表－1至表－4的规定确立。当计算值和本表不一致时，应按二者中较大值确立。防烟楼梯间（前室不送风）的加压送风量表－1系统负担层数加压送风量（m3/h）<20层25000〜30020层〜32层35000〜400防烟楼梯间及其适用前室的分别加压送风量表－2系统负担层数送风部位加压送风量（m3/h）<20层防烟楼梯间16000〜200适用前室12000〜1600020层〜32层防烟楼梯间200〜25000适用前室18000〜22000防烟楼梯间采纳自然消防排烟天窗，前室或用前室不具备自然消防排烟天窗条件时的送风量表－4系统负担层数回压送风量（m3/h）<20层22000〜2700020层〜32层28000〜32000注：①表－1至表－4的风量按开启2.00mX1.60m的双扇门确立。当采纳单扇门时，其风量可乘以0.75系数计算；当有两个或两个以上进出口时，其风量应乘以1.75系数计算。开启门时，经过门的风速不宜小于/s。②风量上下限采纳应按层数、风道资料、防火门漏风量等要素综合比较确3．3层数超出三十二层的高层建筑，其送风系统及送风量应分段设计。3．4剪力楼梯间可适用一个风道，其风量应按两个楼梯间风量计算，送风口应分别设置。3．5关闭避祸层(间)的机械加压送风量应按避祸层净面积每平方米不小于30m3/h计算。3．6机械加压送风的防烟楼梯间和适用前室，宜分别独立设置送风系统，当一定共用一个系统时，应在通向适用前室的支风管上设置压差自动调理装3．7机械加压送风机的全压，除计算最不利环管道压头损失外，尚应有余压。其他压值应吻合以下要求：(1)防烟楼梯间为50Pa。(2)前室、适用前室、消防电梯间前室、关闭避祸层(间)为25Pa。3．8楼梯间宜每隔二到三层设一个加压送风口；前室的加压送风口应每层设一个。3．9机械加压送风机可采纳轴流风机或中、低压离心风机，风机地点应依据供电条件、风量分配均衡、新风进口不受火、烟威迫等要素确立。第四节机械排风4．1一类高层建筑和建筑高度超出32m的二类高层建筑的以下部位，应设置机械消防排烟天窗设备：(1)无直接...
