热镀锌工艺描述..VIP免费

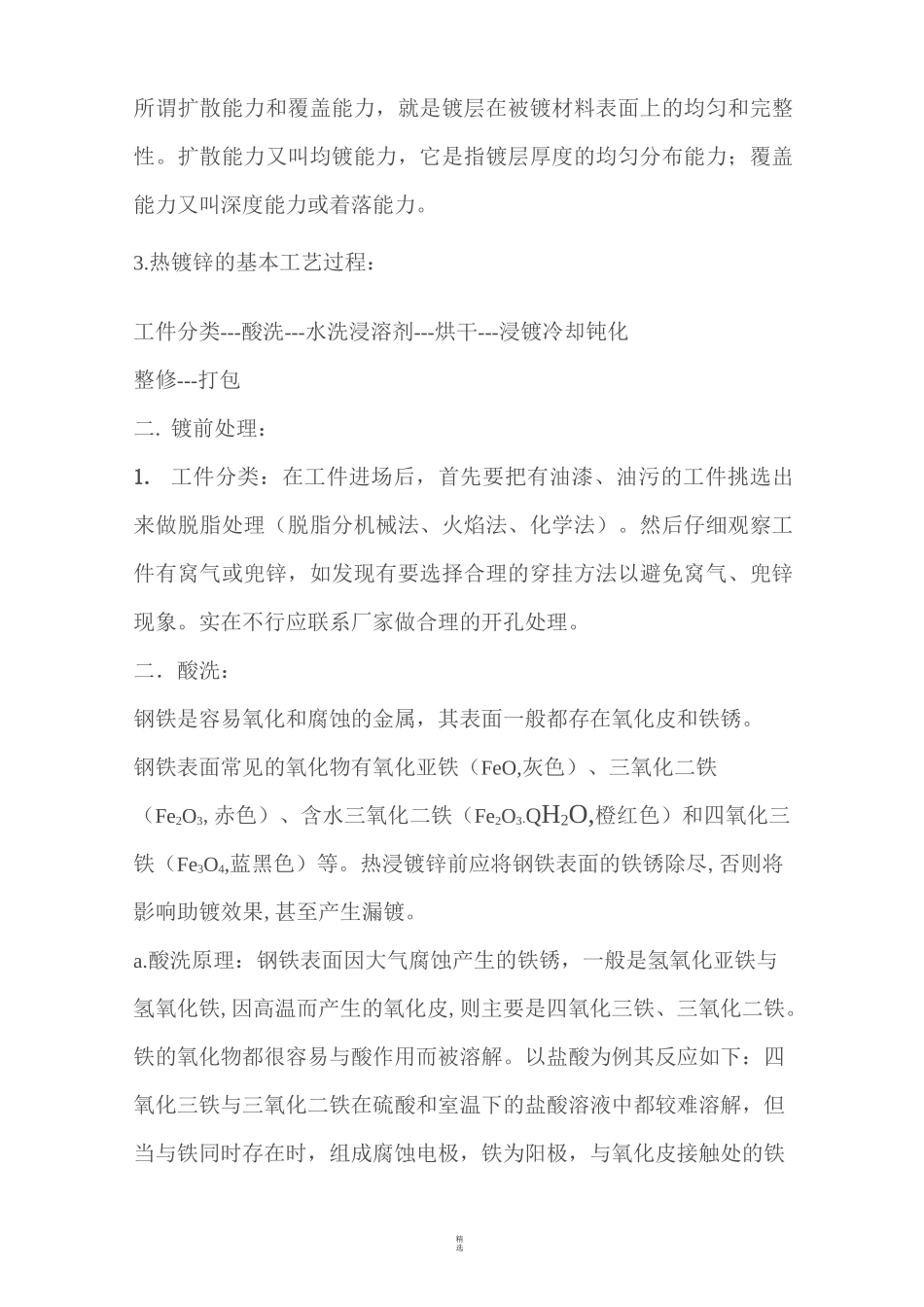

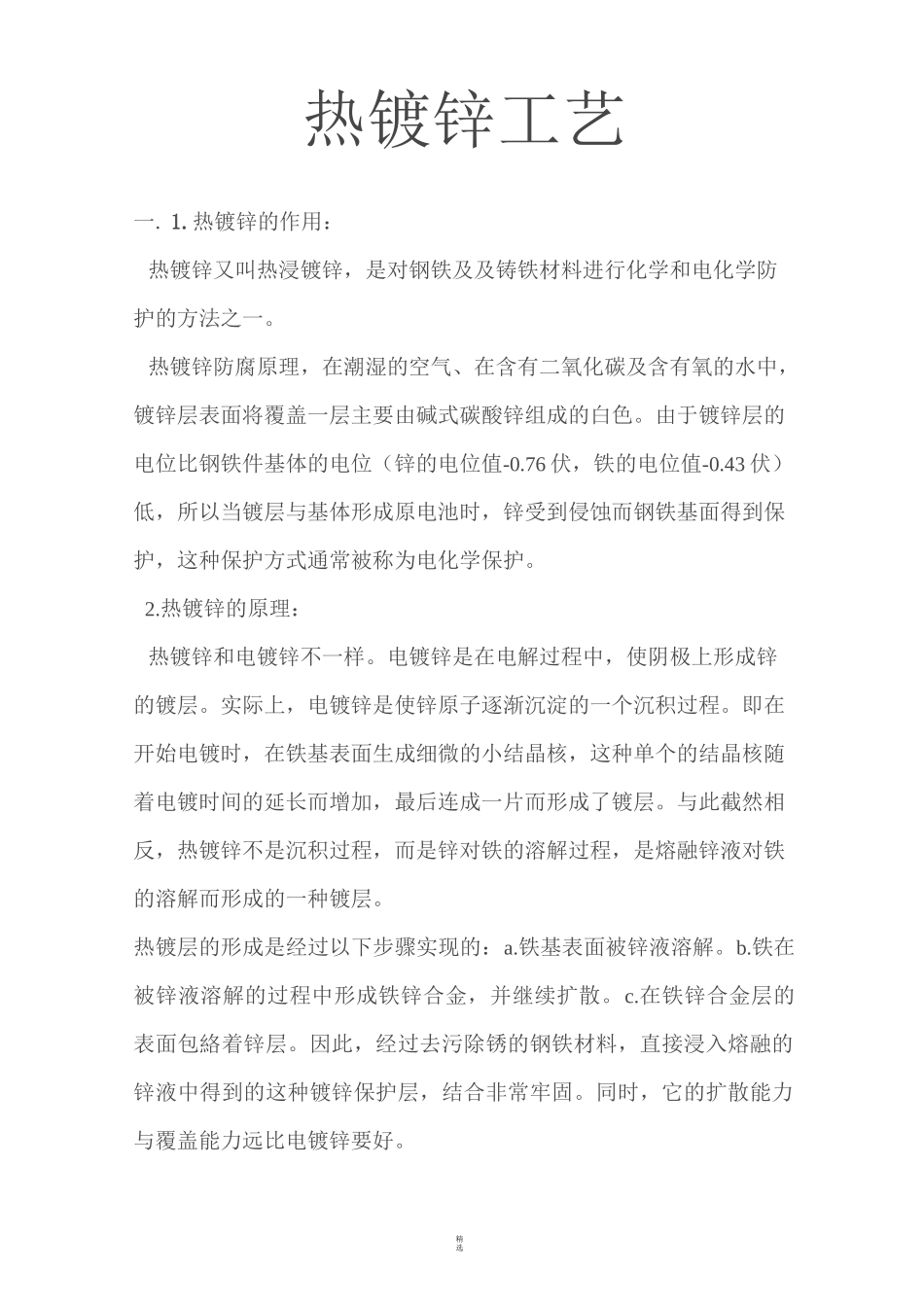

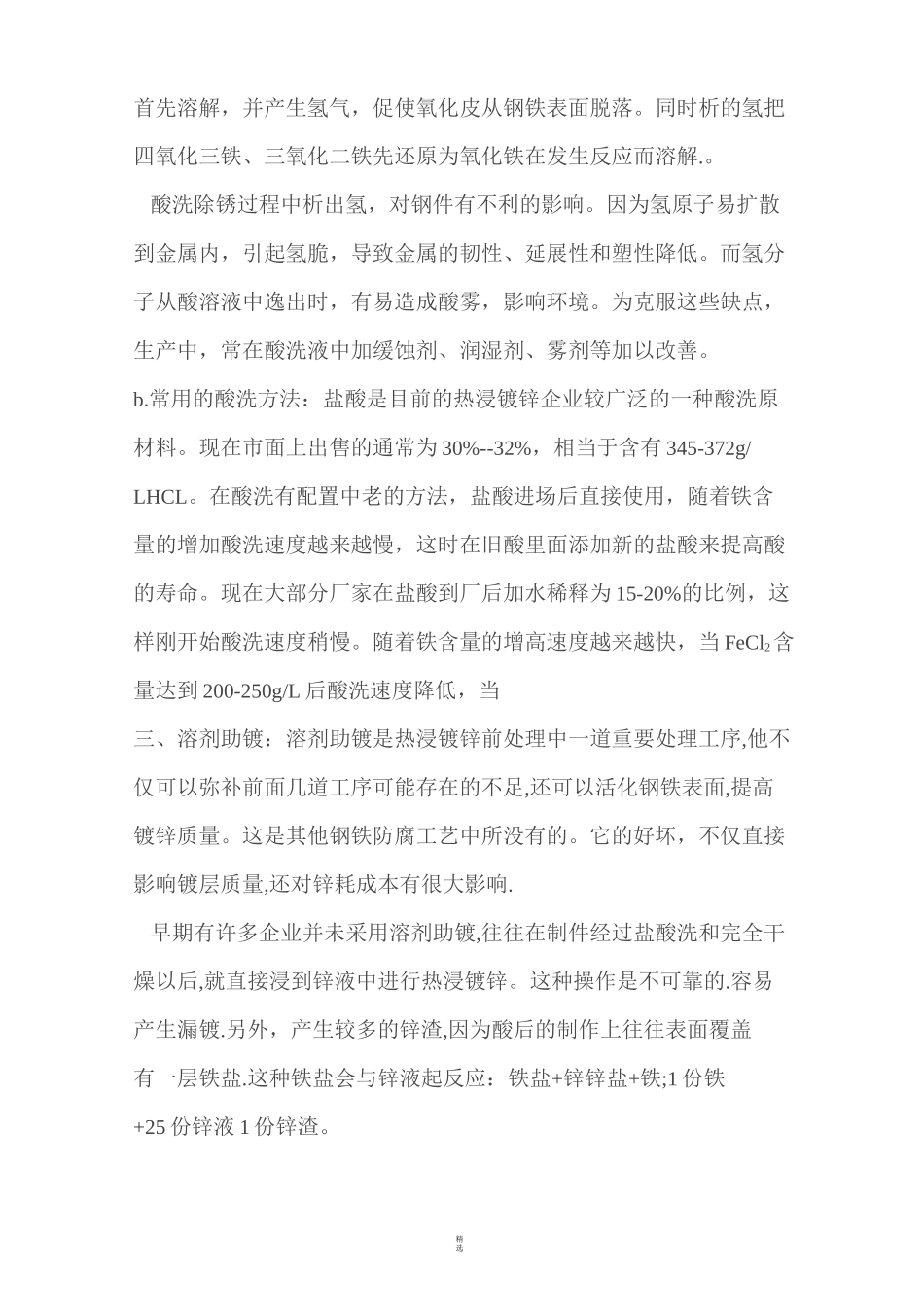

精选热镀锌工艺一.1.热镀锌的作用：热镀锌又叫热浸镀锌，是对钢铁及及铸铁材料进行化学和电化学防护的方法之一。热镀锌防腐原理，在潮湿的空气、在含有二氧化碳及含有氧的水中，镀锌层表面将覆盖一层主要由碱式碳酸锌组成的白色。由于镀锌层的电位比钢铁件基体的电位（锌的电位值-0.76伏，铁的电位值-0.43伏）低，所以当镀层与基体形成原电池时，锌受到侵蚀而钢铁基面得到保护，这种保护方式通常被称为电化学保护。2.热镀锌的原理：热镀锌和电镀锌不一样。电镀锌是在电解过程中，使阴极上形成锌的镀层。实际上，电镀锌是使锌原子逐渐沉淀的一个沉积过程。即在开始电镀时，在铁基表面生成细微的小结晶核，这种单个的结晶核随着电镀时间的延长而增加，最后连成一片而形成了镀层。与此截然相反，热镀锌不是沉积过程，而是锌对铁的溶解过程，是熔融锌液对铁的溶解而形成的一种镀层。热镀层的形成是经过以下步骤实现的：a.铁基表面被锌液溶解。b.铁在被锌液溶解的过程中形成铁锌合金，并继续扩散。c.在铁锌合金层的表面包絡着锌层。因此，经过去污除锈的钢铁材料，直接浸入熔融的锌液中得到的这种镀锌保护层，结合非常牢固。同时，它的扩散能力与覆盖能力远比电镀锌要好。精选所谓扩散能力和覆盖能力，就是镀层在被镀材料表面上的均匀和完整性。扩散能力又叫均镀能力，它是指镀层厚度的均匀分布能力；覆盖能力又叫深度能力或着落能力。3.热镀锌的基本工艺过程：工件分类---酸洗---水洗浸溶剂---烘干---浸镀冷却钝化整修---打包二.镀前处理：1.工件分类：在工件进场后，首先要把有油漆、油污的工件挑选出来做脱脂处理（脱脂分机械法、火焰法、化学法）。然后仔细观察工件有窝气或兜锌，如发现有要选择合理的穿挂方法以避免窝气、兜锌现象。实在不行应联系厂家做合理的开孔处理。二．酸洗：钢铁是容易氧化和腐蚀的金属，其表面一般都存在氧化皮和铁锈。钢铁表面常见的氧化物有氧化亚铁（FeO,灰色）、三氧化二铁（Fe2O3,赤色）、含水三氧化二铁（Fe2O3.QH2O,橙红色）和四氧化三铁（Fe3O4,蓝黑色）等。热浸镀锌前应将钢铁表面的铁锈除尽,否则将影响助镀效果,甚至产生漏镀。a.酸洗原理：钢铁表面因大气腐蚀产生的铁锈，一般是氢氧化亚铁与氢氧化铁,因高温而产生的氧化皮,则主要是四氧化三铁、三氧化二铁。铁的氧化物都很容易与酸作用而被溶解。以盐酸为例其反应如下：四氧化三铁与三氧化二铁在硫酸和室温下的盐酸溶液中都较难溶解，但当与铁同时存在时，组成腐蚀电极，铁为阳极，与氧化皮接触处的铁精选首先溶解，并产生氢气，促使氧化皮从钢铁表面脱落。同时析的氢把四氧化三铁、三氧化二铁先还原为氧化铁在发生反应而溶解.。酸洗除锈过程中析出氢，对钢件有不利的影响。因为氢原子易扩散到金属内，引起氢脆，导致金属的韧性、延展性和塑性降低。而氢分子从酸溶液中逸出时，有易造成酸雾，影响环境。为克服这些缺点，生产中，常在酸洗液中加缓蚀剂、润湿剂、雾剂等加以改善。b.常用的酸洗方法：盐酸是目前的热浸镀锌企业较广泛的一种酸洗原材料。现在市面上出售的通常为30%--32%，相当于含有345-372g/LHCL。在酸洗有配置中老的方法，盐酸进场后直接使用，随着铁含量的增加酸洗速度越来越慢，这时在旧酸里面添加新的盐酸来提高酸的寿命。现在大部分厂家在盐酸到厂后加水稀释为15-20%的比例，这样刚开始酸洗速度稍慢。随着铁含量的增高速度越来越快，当FeCl2含量达到200-250g/L后酸洗速度降低，当三、溶剂助镀：溶剂助镀是热浸镀锌前处理中一道重要处理工序,他不仅可以弥补前面几道工序可能存在的不足,还可以活化钢铁表面,提高镀锌质量。这是其他钢铁防腐工艺中所没有的。它的好坏，不仅直接影响镀层质量,还对锌耗成本有很大影响.早期有许多企业并未采用溶剂助镀,往往在制件经过盐酸洗和完全干燥以后,就直接浸到锌液中进行热浸镀锌。这种操作是不可靠的.容易产生漏镀.另外，产生较多的锌渣,因为酸后的制作上往往表面覆盖有一层铁盐.这种铁盐会与锌液起反应：铁盐+锌锌盐+铁;1份铁+25份锌液1份锌渣。精选这样，将产生出比铁盐本身重量大很多倍的锌渣,造成锌耗增加，影响镀锌质量.因此这种老式干...
