电脑桌面
添加小米粒文库到电脑桌面
安装后可以在桌面快捷访问

超薄磨耗层(1)重要VIP免费

超薄磨耗层(1)重要_第1页
1/10
超薄磨耗层(1)重要_第2页
2/10
超薄磨耗层(1)重要_第3页
3/10

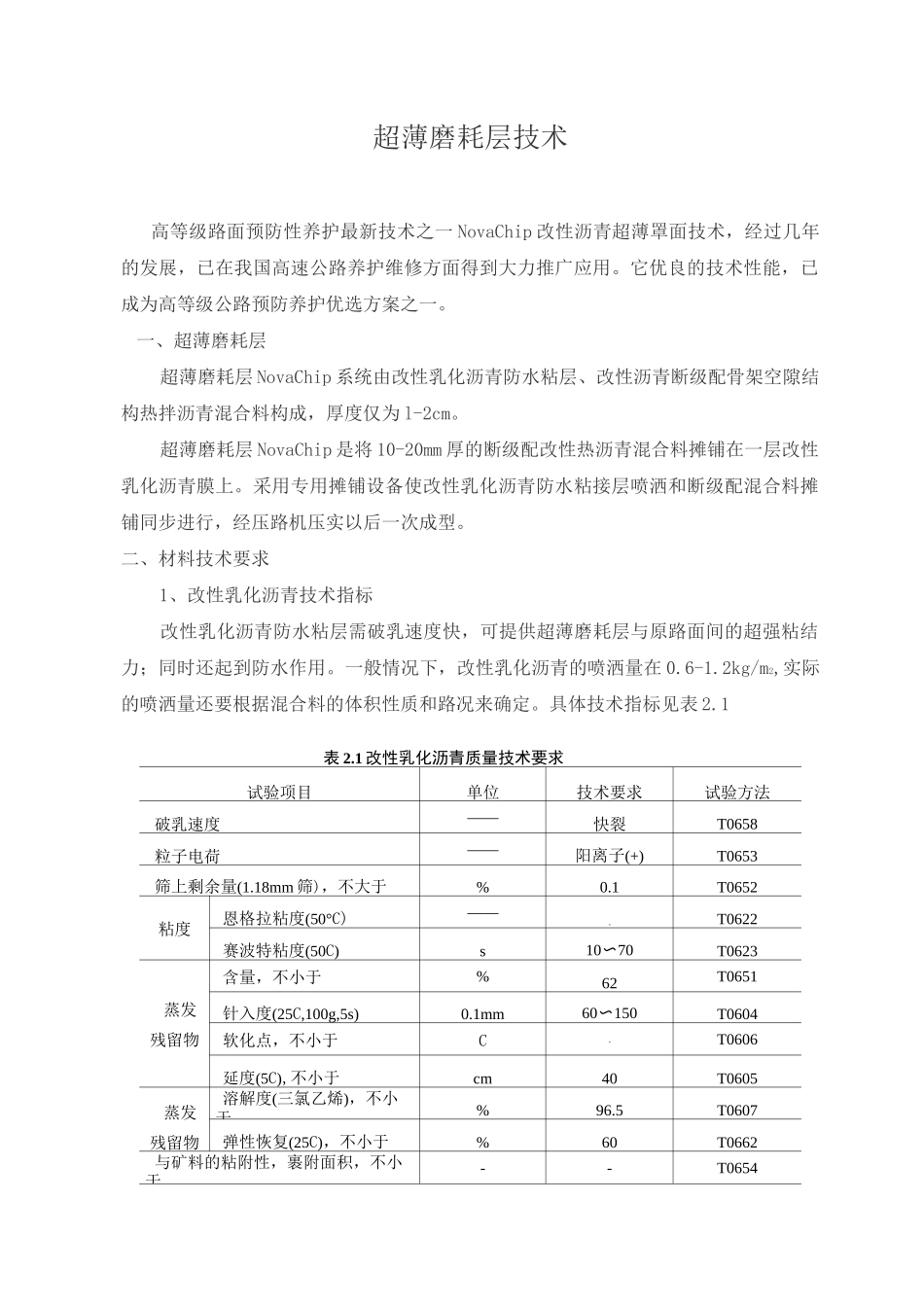

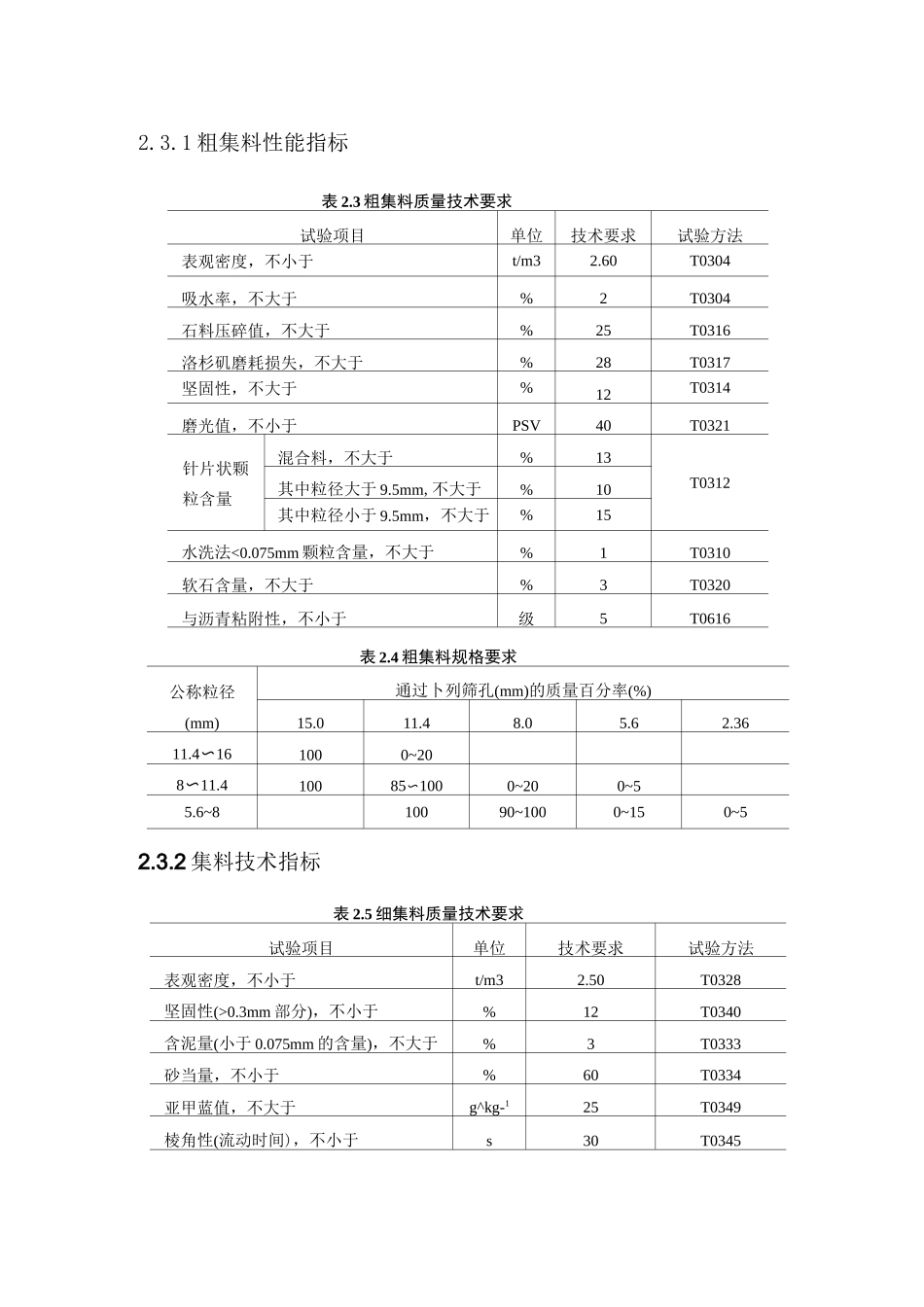

超薄磨耗层技术高等级路面预防性养护最新技术之一NovaChip改性沥青超薄罩面技术,经过几年的发展,已在我国高速公路养护维修方面得到大力推广应用。它优良的技术性能,已成为高等级公路预防养护优选方案之一。一、超薄磨耗层超薄磨耗层NovaChip系统由改性乳化沥青防水粘层、改性沥青断级配骨架空隙结构热拌沥青混合料构成,厚度仅为l-2cm。超薄磨耗层NovaChip是将10-20mm厚的断级配改性热沥青混合料摊铺在一层改性乳化沥青膜上。采用专用摊铺设备使改性乳化沥青防水粘接层喷洒和断级配混合料摊铺同步进行,经压路机压实以后一次成型。二、材料技术要求1、改性乳化沥青技术指标改性乳化沥青防水粘层需破乳速度快,可提供超薄磨耗层与原路面间的超强粘结力;同时还起到防水作用。一般情况下,改性乳化沥青的喷洒量在0.6-1.2kg/m2,实际的喷洒量还要根据混合料的体积性质和路况来确定。具体技术指标见表2.1表2.1改性乳化沥青质量技术要求试验项目单位技术要求试验方法破乳速度——快裂T0658粒子电荷——阳离子(+)T0653筛上剩余量(1.18mm筛),不大于%0.1T0652粘度恩格拉粘度(50°C)——-T0622赛波特粘度(50C)s10〜70T0623蒸发残留物含量,不小于%62T0651针入度(25C,100g,5s)0.1mm60〜150T0604软化点,不小于C-T0606延度(5C),不小于cm40T0605蒸发残留物溶解度(三氯乙烯),不小于%96.5T0607弹性恢复(25C),不小于%60T0662与矿料的粘附性,裹附面积,不小于--T0654试验方法2.2改性沥青技术指标改性沥青粘结料按特定地理位置、气候、交通流量和车速等因素进行特殊调配,有特强的粘聚力和抗老化性能。并满足《公路沥青路面施工技术规范》(JTGF40-2004)和SUPERPAVE的粘结料性能要求。具体技术指标见表2.2表2.2改性沥青质量技术要求TFOT(或RTFOT)后残留物2.3.1粗集料性能指标表2.3粗集料质量技术要求试验项目单位技术要求试验方法表观密度,不小于t/m32.60T0304吸水率,不大于%2T0304石料压碎值,不大于%25T0316洛杉矶磨耗损失,不大于%28T0317坚固性,不大于%12T0314磨光值,不小于PSV40T0321针片状颗粒含量混合料,不大于%13T0312其中粒径大于9.5mm,不大于%10其中粒径小于9.5mm,不大于%15水洗法<0.075mm颗粒含量,不大于%1T0310软石含量,不大于%3T0320与沥青粘附性,不小于级5T0616表2.4粗集料规格要求公称粒径(mm)通过卜列筛孔(mm)的质量百分率(%)15.011.48.05.62.3611.4〜161000~208〜11.410085〜1000~200~55.6~810090~1000~150~52.3.2集料技术指标表2.5细集料质量技术要求试验项目单位技术要求试验方法表观密度,不小于t/m32.50T0328坚固性(>0.3mm部分),不小于%12T0340含泥量(小于0.075mm的含量),不大于%3T0333砂当量,不小于%60T0334亚甲蓝值,不大于g^kg-125T0349棱角性(流动时间),不小于s30T03452.3.3填料技术指标表2.6矿粉质量技术要求试验项目单位技术要求试验方法表观密度,不小于t/m32.50T0352含水量,不大于%1T0103粒度范围<0.6mm%100T0351v0.15mm%90~100v0.075mm%80~100外观—无团粒结块亲水系数——<1T0353塑性指数——<4T0354加热安定性——实测记录T03552.3.4超薄磨耗层级配范围1613.29.54.752.361.180.60.30.150.07510085~10060~8025~3523~3012~228~166~125~104~72.3.5超薄磨耗层混合料配合比设计技术要求表2.8超薄磨耗层沥青混合料试验技术要求试验项目单位技术标准击实次数(双面)次75试件尺寸mm①101.6mmx63.5mm空隙率VV%8~12矿料间隙率VMA,不小于%20稳定度MS,不小于kN6注:超薄磨耗层测试其沥青混合料试件毛体积密度时,应采用蜡封法。2.3.6超薄磨耗层混合料配合比检验各项指标要求表2.9超薄磨耗层沥青混合料设计检验指标表2.7超薄磨耗层混合料矿料级配范围通过下列筛孔(mm)的质量百分率(%)沥青用量4.6〜5.6试验项目单位技术标准试验方法③当石料温度达到并稳定在180°C—190°C时分别从热料仓取料,进行筛分试验(水筛法),根据筛分结果以目标级配为目标调整热料仓下料比例;④使用旋转压实仪压实100次(马歇尔击实正反各50次)确定施工配合比下的体积性质和最佳用油量。3.2.3超薄磨耗层混合料生产①石料加热温度180C—190C;②沥青加热温度165C—175C;③...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

超薄磨耗层(1)重要

确认删除?
VIP
微信客服
  • 扫码咨询
会员Q群
  • 会员专属群点击这里加入QQ群
客服邮箱
回到顶部
