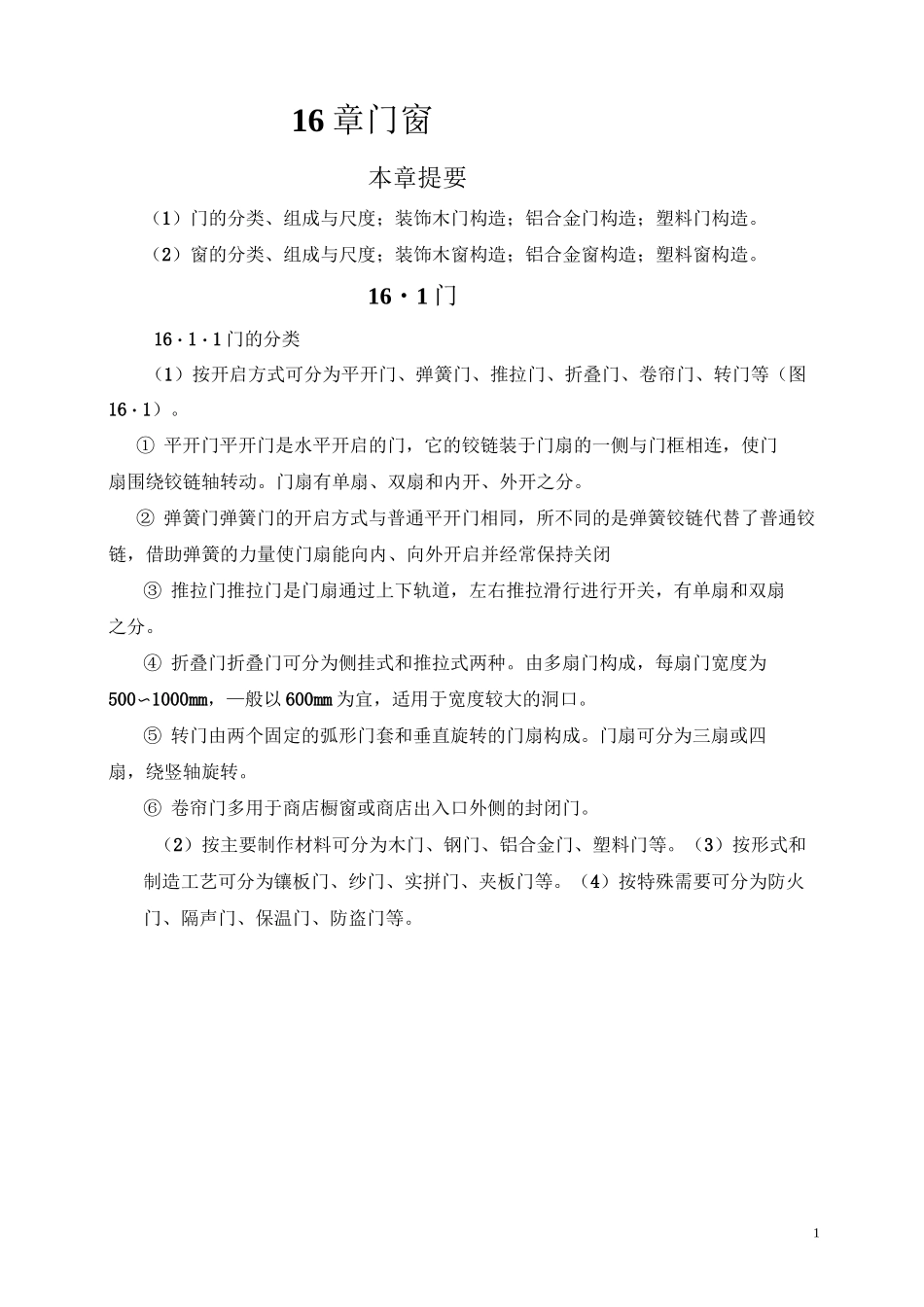

116章门窗本章提要（1）门的分类、组成与尺度；装饰木门构造；铝合金门构造；塑料门构造。（2）窗的分类、组成与尺度；装饰木窗构造；铝合金窗构造；塑料窗构造。16・1门16・1・1门的分类（1）按开启方式可分为平开门、弹簧门、推拉门、折叠门、卷帘门、转门等（图16・1）。①平开门平开门是水平开启的门，它的铰链装于门扇的一侧与门框相连，使门扇围绕铰链轴转动。门扇有单扇、双扇和内开、外开之分。②弹簧门弹簧门的开启方式与普通平开门相同，所不同的是弹簧铰链代替了普通铰链，借助弹簧的力量使门扇能向内、向外开启并经常保持关闭③推拉门推拉门是门扇通过上下轨道，左右推拉滑行进行开关，有单扇和双扇之分。④折叠门折叠门可分为侧挂式和推拉式两种。由多扇门构成，每扇门宽度为500〜1000mm，—般以600mm为宜，适用于宽度较大的洞口。⑤转门由两个固定的弧形门套和垂直旋转的门扇构成。门扇可分为三扇或四扇，绕竖轴旋转。⑥卷帘门多用于商店橱窗或商店出入口外侧的封闭门。（2）按主要制作材料可分为木门、钢门、铝合金门、塑料门等。（3）按形式和制造工艺可分为镶板门、纱门、实拼门、夹板门等。（4）按特殊需要可分为防火门、隔声门、保温门、防盗门等。（a）平开门；（b）弹簧门;c）推拉门；（d）折叠门；（e）转门2图16.1门的开启方式16・1・2门的组成与尺度16・1・2・1门的组成（以平开木门为例）门一般由门框、门扇、亮子、五金零件及附件组成（图16.2）。门框又称门樘，是门扇、亮子与墙体的联系构件。门扇一般由上冒头、中冒头、下冒头和边梃等组成。亮子又称腰头窗，在门上方，为辅助采光和通风之用。五金零件一般有铰链、插销、门锁、拉手、门碰头等。16・1・2・2门的尺度门的尺度通常是指门洞的高宽尺寸。（1）门的高度一般民用建筑门的高度不宜小于2100mm。（2）门的宽度单扇门的宽度为700〜1000mm，双扇门为1200〜1800mm。16・1・3木门构造（以平开木门为例）（1）门框①门框的断面形式和尺寸门框的断面形式与门的类型、层数有关，同时应利于门的安装，并具有一定的密闭性（图16.3）。为便于门扇密闭，门框上要做裁口（或铲口）。根据门扇数与开启方式的不同，裁口的形式可分为单裁口与双裁口两种。②门框的安装门框的安装分立口和塞口两种（图16.4）。（(b3a立口（又称站口），即先立门框后砌墙。b塞口（又称塞樘子），是在砌墙时留出门洞口，待建筑主体工程结束后再安装门框。门框与墙体之间的缝隙一般用面层砂浆直接填塞或用贴脸板封盖，寒冷地区缝内应填毛毡、矿棉、沥青麻丝或聚乙烯泡沫塑料等（图16.5）。（2）门扇常用的木门门扇有镶板门（包括玻璃门、纱门）和夹板门。①镶板门镶板门是应用最广的一种门，门扇由骨架和门心板组成。骨架一般由上冒头、中冒头、下冒头及边梃组成，在骨架内镶门心板，门心板常用10〜15mm厚的木板、胶合板、硬质纤维板及塑料板制作（图16.6）。②夹板门夹板门也称贴板门或胶合板门，是用断面较小的方木做成骨架，两面粘贴面板而成（图16.7）。门扇面板可用胶合板、塑料面板或硬质纤维板，面板和骨架形成一个整体，共同抵抗变形。夹板门多为全夹板门，也有局部安装玻璃或百叶的夹板门。塞口是在墙砌好后再安装门框；立口是在砌墙前即用支撑先立门框然后砌墙。图6-4门框的女装方式a）塞口b）立口1-墙体2-门框3-预埋木转4-过粱5-羊角16・1・4铝合金门构造铝合金门窗具有质量轻、强度高、耐腐蚀、密闭性好等优点，近年来越来越多地在建筑中被广泛应用。常用的铝合金门有推拉门、平开门、弹簧门、卷帘门等。各种铝合金门都是用不WUTP腿帼里门洞高aOb4同断面型号的铝合金型材、配套零件及密封件加工制作而成。16・1・4・1铝合金门窗的特点（1）质量轻，强度高。（2）具有良好的使用性能。铝合金门窗密封性能好，气密性、水密性、隔声性、隔热性、耐腐蚀性均比木门窗、普通钢门窗有显著提高。（3）美观大方，坚固耐用。16・1・4・2铝合金门窗的框料系列系列名称是以铝合金门窗框的厚度构造尺寸来区别各种铝合金门窗的称谓。如平开门门框厚度构造尺寸为50mm宽，即称为50系列铝合金平开门；推拉窗窗框厚度构造尺寸90mm宽，即称...
