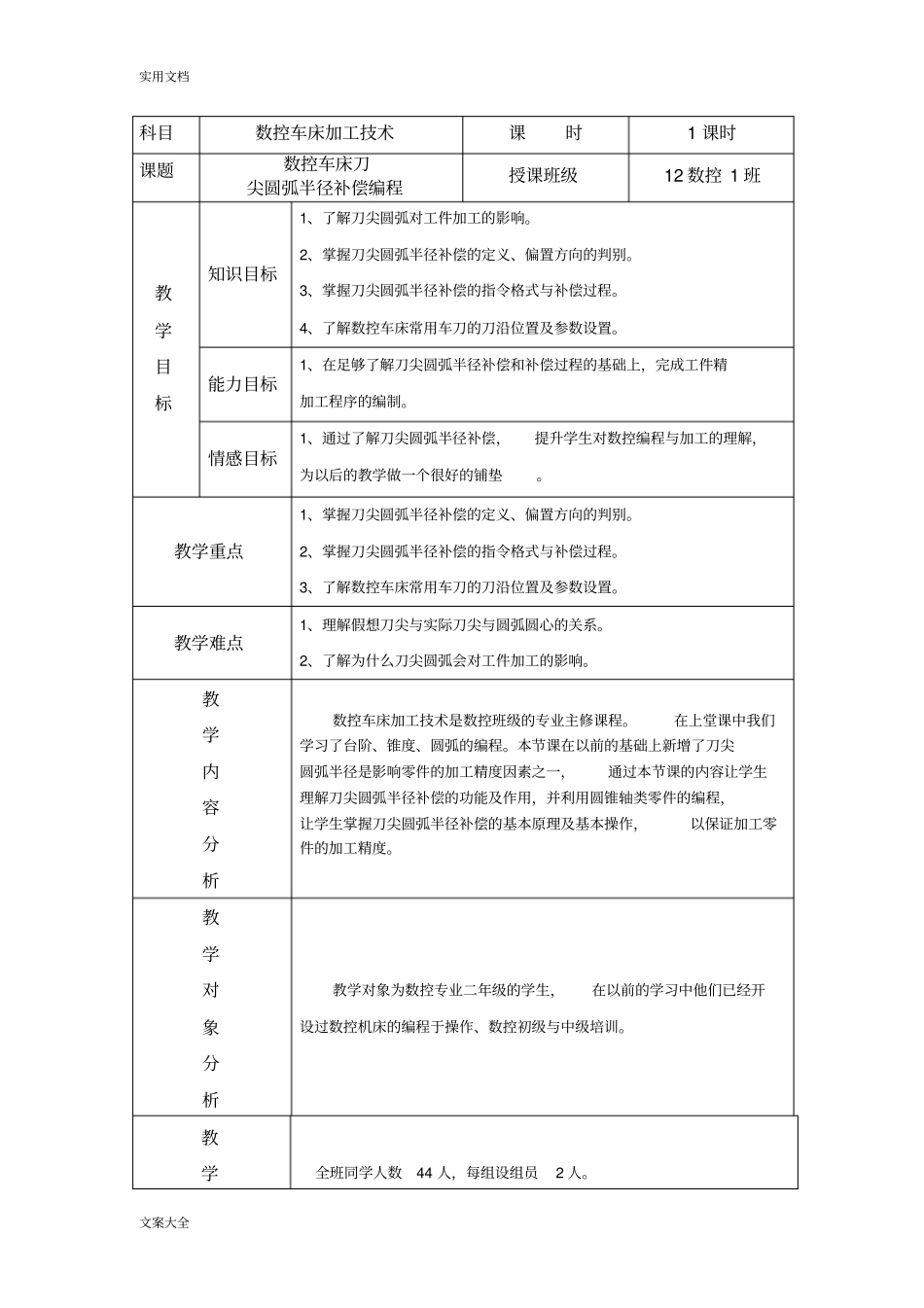

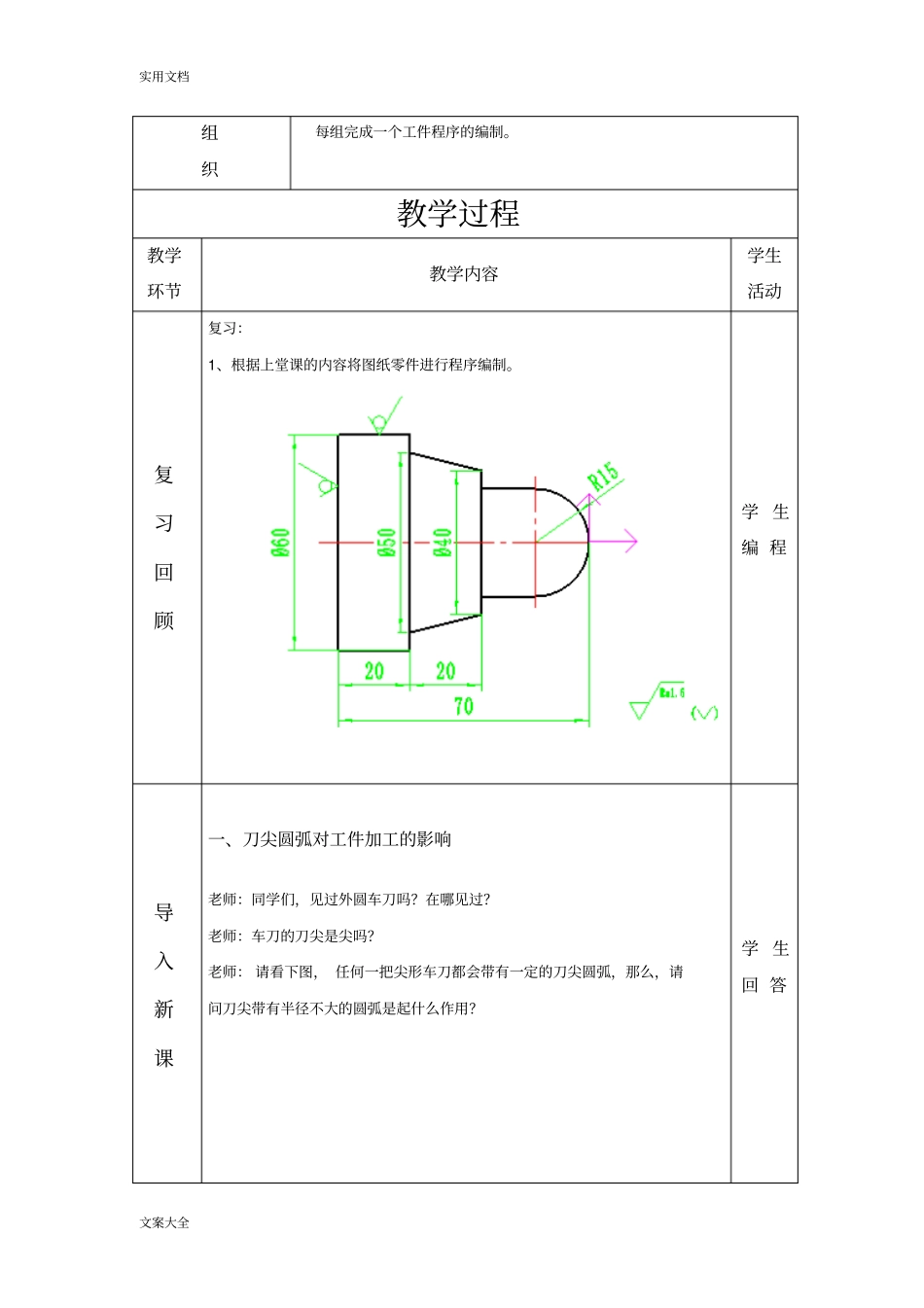

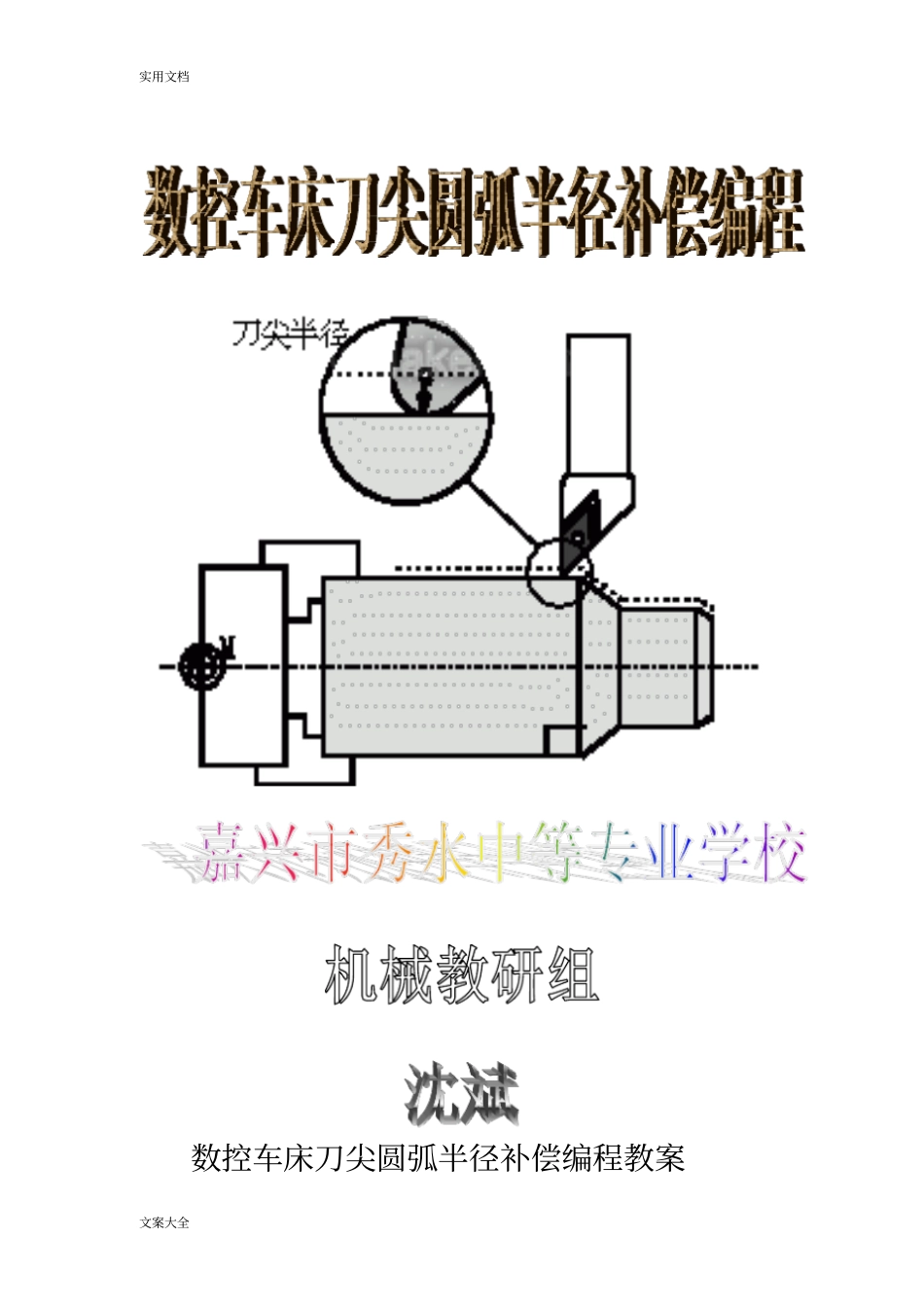

实用文档文案大全数控车床刀尖圆弧半径补偿编程教案实用文档文案大全科目数控车床加工技术课时1课时课题数控车床刀尖圆弧半径补偿编程授课班级12数控1班教学目标知识目标1、了解刀尖圆弧对工件加工的影响。2、掌握刀尖圆弧半径补偿的定义、偏置方向的判别。3、掌握刀尖圆弧半径补偿的指令格式与补偿过程。4、了解数控车床常用车刀的刀沿位置及参数设置。能力目标1、在足够了解刀尖圆弧半径补偿和补偿过程的基础上，完成工件精加工程序的编制。情感目标1、通过了解刀尖圆弧半径补偿，提升学生对数控编程与加工的理解，为以后的教学做一个很好的铺垫。教学重点1、掌握刀尖圆弧半径补偿的定义、偏置方向的判别。2、掌握刀尖圆弧半径补偿的指令格式与补偿过程。3、了解数控车床常用车刀的刀沿位置及参数设置。教学难点1、理解假想刀尖与实际刀尖与圆弧圆心的关系。2、了解为什么刀尖圆弧会对工件加工的影响。教学内容分析数控车床加工技术是数控班级的专业主修课程。在上堂课中我们学习了台阶、锥度、圆弧的编程。本节课在以前的基础上新增了刀尖圆弧半径是影响零件的加工精度因素之一，通过本节课的内容让学生理解刀尖圆弧半径补偿的功能及作用，并利用圆锥轴类零件的编程，让学生掌握刀尖圆弧半径补偿的基本原理及基本操作，以保证加工零件的加工精度。教学对象分析教学对象为数控专业二年级的学生，在以前的学习中他们已经开设过数控机床的编程于操作、数控初级与中级培训。教学全班同学人数44人，每组设组员2人。实用文档文案大全组织每组完成一个工件程序的编制。教学过程教学环节教学内容学生活动复习回顾复习：1、根据上堂课的内容将图纸零件进行程序编制。学生编程导入新课一、刀尖圆弧对工件加工的影响老师：同学们，见过外圆车刀吗？在哪见过？老师：车刀的刀尖是尖吗？老师：请看下图，任何一把尖形车刀都会带有一定的刀尖圆弧，那么，请问刀尖带有半径不大的圆弧是起什么作用？学生回答实用文档文案大全导入新课图1刀尖放大图图2假想刀尖示意图学生看图思考回答新课讲授老师：黑板上的程序是用假想刀尖,按工件轮廓尺寸而编制的，然而我们实际的刀尖是带有一段很小的圆弧，那么在加工过程中对零件的精度是否有影响？有哪些影响？请看图讨论刀尖圆弧半径在数控加工中的影响。小组讨论实用文档文案大全新课讲授图3（a）加工端面、台阶假想刀尖轨迹误差解答：加工台阶或端面时，对加工表面的尺寸和形状影响不大，但在端面的中心位置和台阶的清角位置会产生残留误差。图3（b）加工圆锥面假想刀尖轨迹误差解答：加工圆锥面时，对锥度不会产生影响，但会产生明显的位置误差。图3（c）加工圆弧假想刀尖轨迹误差解答：加工圆弧时，会对圆弧的圆度和圆弧半径产生影响。会产生过切和欠切的现象。学生思考回答做好笔记学生回答实用文档文案大全新课讲授刀尖圆弧半径补偿的目的：编制加工程序时，理论上是将车刀刀尖看成一个点，如图4所示的P点就是假想刀尖。该点也是编程时与工件尺寸相一致的。然而实际切削时起作用的切削点是圆弧的A点和B点，它们是实际切削加工时形成工件表面的点。很显然假想刀尖点P与实际切削点A、B是不同的点，所以在进行数控车削的编程和加工过程中，必须对车刀刀尖圆弧产生的误差进行补偿，才能加工出高精度的工件。图4假想刀尖放大图那么在编程过程中如何实现刀尖圆弧半径补偿，这是这次课的重点内容。二、刀尖圆弧半径补偿1.编程指令及编程格式老师：请学生到黑板上写出编程指令的格式指令格式：G41/G42G00/G01X_Z_F_;G40G00/G01X_Z_F_；老师：请学生说出指令中各指令及地址符的含义。其中G41、G42为刀具半径左右补偿；G40为取消刀具半径补偿；X、Z为建立/取消刀具半径补偿直线段的终点坐标；F为进给速度。学生听讲记录学生看书学生回答PAB实用文档文案大全新课讲授2.刀尖圆弧半径补偿偏置方向的判定：数控车床不管是后置刀架结构还是前置刀结构，其外圆表面自右向左进行切削时，应是G42右补偿。其内圆表面自右向左进行切削时，应是G41左补偿。图5刀尖圆弧半径补偿偏置方向的判别举例判断下图：图6判断车刀的偏置方向3.刀尖圆弧半径补偿的定义把带有刀尖圆弧...
