创维通病及疑难故障解决方法VIP免费

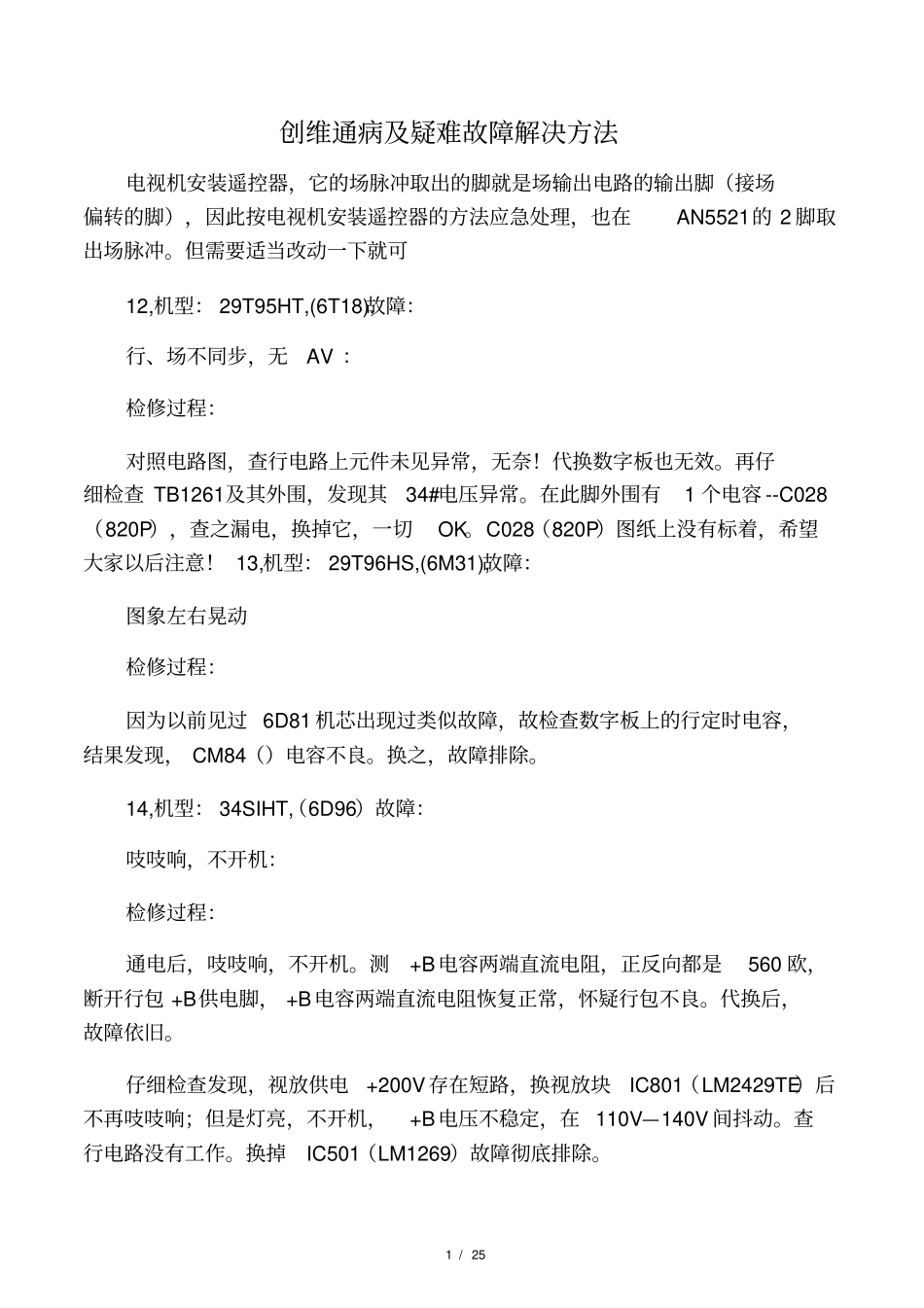

1/25创维通病及疑难故障解决方法电视机安装遥控器，它的场脉冲取出的脚就是场输出电路的输出脚（接场偏转的脚），因此按电视机安装遥控器的方法应急处理，也在AN5521的2脚取出场脉冲。但需要适当改动一下就可12,机型：29T95HT,(6T18),故障：行、场不同步，无AV：检修过程：对照电路图，查行电路上元件未见异常，无奈！代换数字板也无效。再仔细检查TB1261及其外围，发现其34#电压异常。在此脚外围有1个电容--C028（820P），查之漏电，换掉它，一切OK。C028（820P）图纸上没有标着，希望大家以后注意！13,机型：29T96HS,(6M31),故障：图象左右晃动检修过程：因为以前见过6D81机芯出现过类似故障，故检查数字板上的行定时电容，结果发现，CM84（）电容不良。换之，故障排除。14,机型：34SIHT,（6D96）故障：吱吱响，不开机：检修过程：通电后，吱吱响，不开机。测+B电容两端直流电阻，正反向都是560欧，断开行包+B供电脚，+B电容两端直流电阻恢复正常，怀疑行包不良。代换后，故障依旧。仔细检查发现，视放供电+200V存在短路，换视放块IC801（LM2429TE）后不再吱吱响；但是灯亮，不开机，+B电压不稳定，在110V—140V间抖动。查行电路没有工作。换掉IC501（LM1269）故障彻底排除。2/2515,机型：34SIHT,（6D96）故障：枕形失真。检修过程：检查枕校电路所有元件，未见异常。枕校管Q708的C极电压为0V，无奈！用代换法换掉所怀疑的所有元件，也没有解决。随怀疑数字板上输出的EW信号异常，换数字板，涛声依旧！没有办法只能怀疑断板，仔细测量枕校电路所有走线，发现，Q705（A1015）、Q706（A1015）的e极之间的走线不通，但外观没有断裂痕迹，连接之，故障排除。16，机型：29T83HT/6T18故障现象；接受TV信号时不定时图象闪动，严重时无信号。检修过程：用户称机器每天都出现不定时无信号，但AV一直正常，出现故障后反复用遥控开关机，有时会恢复正常。等故障出现后，检查用户天线正常，测怀疑的各部位电压，基本正常，代换高频头，代换SAW001，IC002，IC202，故障依旧，无意中反动主板。机器恢复正常，补焊怀疑部位后故障依旧。仔细检查发现IC002的52脚电压在反复开关机是有抖动现象，后经代换Q203/C1815后，故障不再出现，但用万用表测Q203正常，望同行注意17，机型;29T66HT/6D90.故障现象;图象抖动收缩,屡烧行管.检修过程：测+B电压正常,先换掉CM84,逆程电容,S校正电容,故障依旧.代换数字板,问题不能解决,仔细检查,发现行管比正常机升温高,代换行推动变压器,Q702,C705后,故障消失.后测C705只有60P左右.3/2518，机型;34T66AA/5T36.（故障现象：遥控、按键失灵，屏幕左边暗，右边亮，分界处有一条明显的竖线，检修过程：依照故障现象，怀疑存储器、CPU不良，换新元件故障依旧。怀疑行AFC有问题，对照图纸查行包4#出来的元件没有发现问题；代换行包也不能解决。在线路板上仔细检查行包4#出来的元件，终于发现IC201（8829）12#对地有一个磁片电容C019（）漏电，但此电容图纸上没有标注，换掉它遥控、按键功能及光栅正常了，但图象无彩色，换晶振不能排除故障，换掉晶振两对地脚的C006（20P）磁片电容彩色正常了，但换台时彩色恢复时间较长（有1-2秒），把另一个磁片电容C007（20p）一块换掉故障彻底排除。但C006、C007用万用表测量是好的，这个情况提醒同行注意。19，机型;28T90HT/6T18故障现象：灯亮，不开机。检修过程：检查+B电压正常，行电路元件也未发现问题，按照经验检查并代换R622（0.22）电阻也无效；怀疑数字板不良，代换后故障依旧。无奈回头再查电源电路，等拆下+B滤波电容发现其中一个引脚因为电容漏夜已经严重氧化，测量发现已经没有容量。换之，故障排除。此电容是易损件，已经发现多例，但从外观上很难发现问题，望同行注意。20，机型：29T88HT，6D81，故障：TV无图像，AV有图象检修过程：4/25用其他电视监测，AV输出无图，音频输出有声，检测中放LA75503（3）脚视频有输出信号，示波器测到数字板的TV-V脚有信号，一直到数字板，进而检测到数字板上的ICM04，当用机械万用表的12Y档测ICM04TVP5147的23脚电压时图象出来了，这说明该块坏了（ICM04TVP5147），为了及时在用户家...
