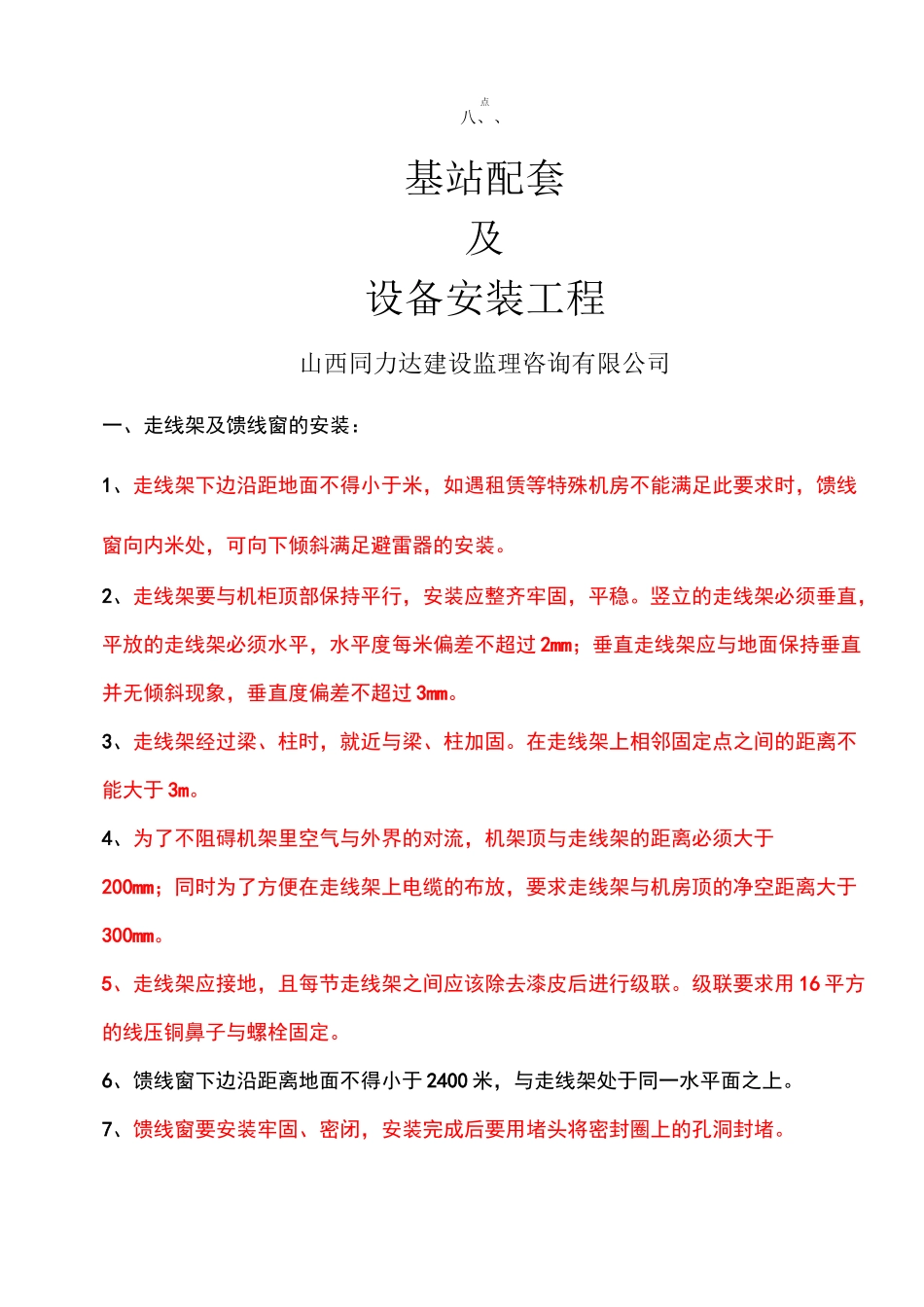

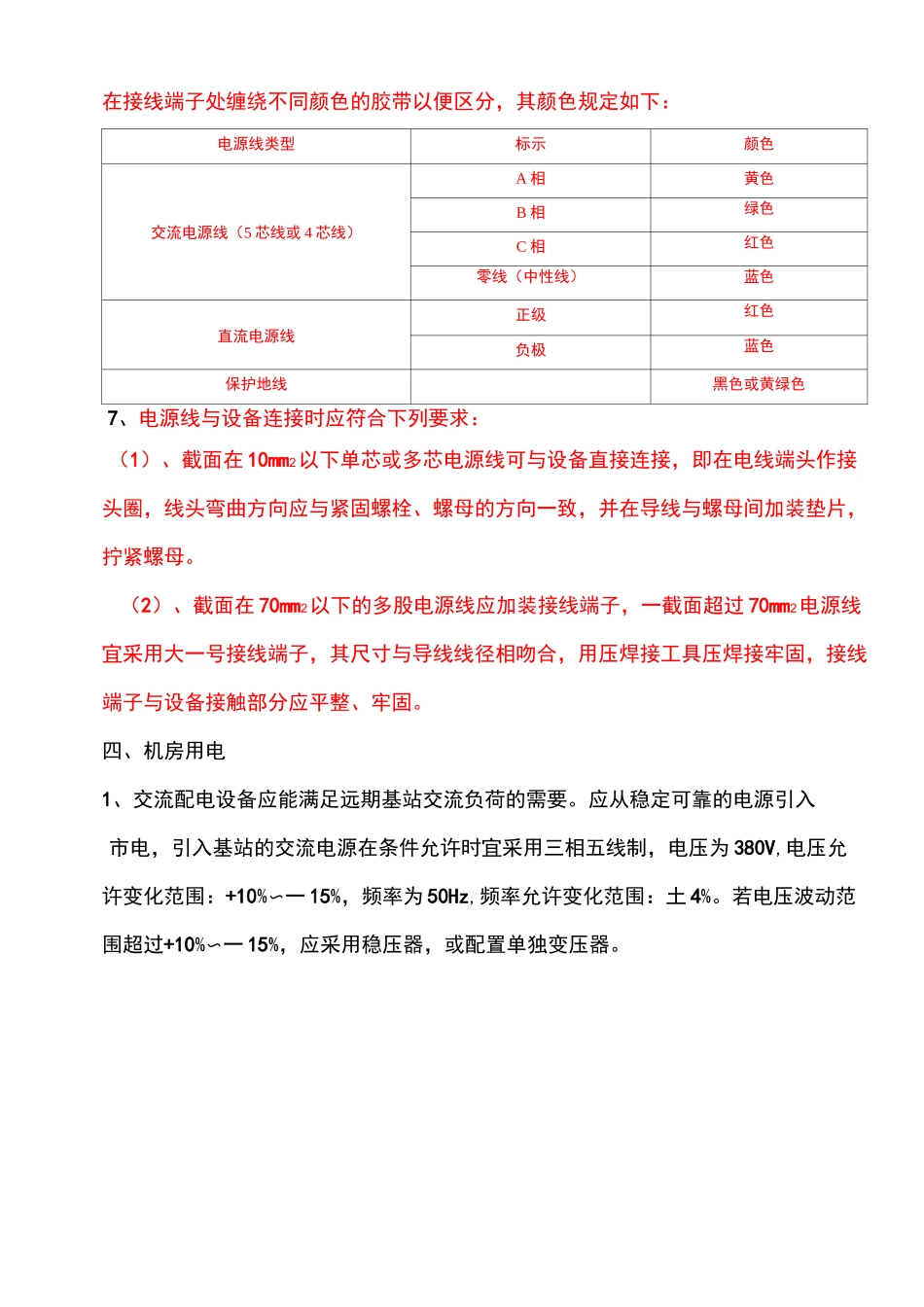

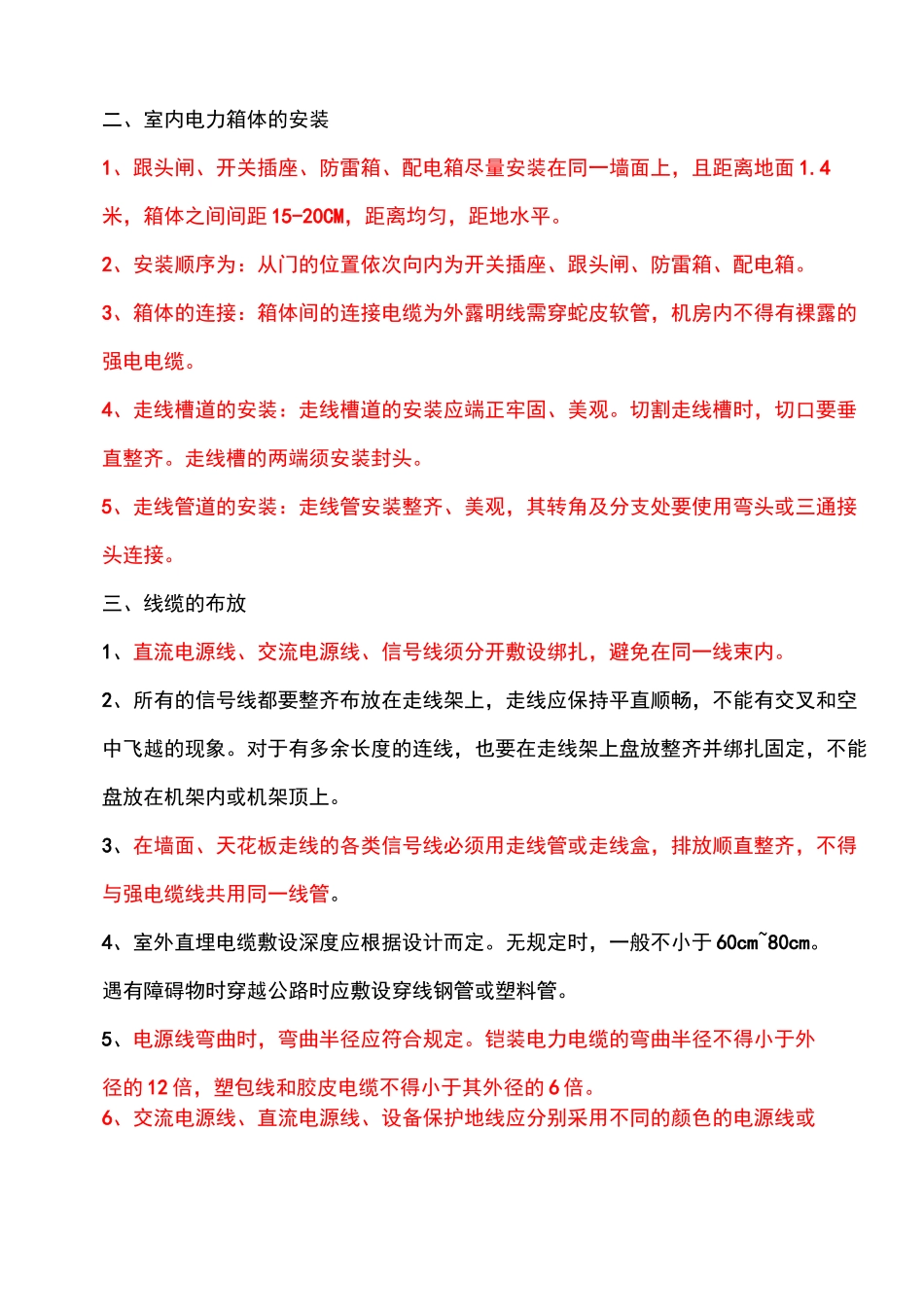

点八、、基站配套及设备安装工程山西同力达建设监理咨询有限公司一、走线架及馈线窗的安装：1、走线架下边沿距地面不得小于米，如遇租赁等特殊机房不能满足此要求时，馈线窗向内米处，可向下倾斜满足避雷器的安装。2、走线架要与机柜顶部保持平行，安装应整齐牢固，平稳。竖立的走线架必须垂直，平放的走线架必须水平，水平度每米偏差不超过2mm；垂直走线架应与地面保持垂直并无倾斜现象，垂直度偏差不超过3mm。3、走线架经过梁、柱时，就近与梁、柱加固。在走线架上相邻固定点之间的距离不能大于3m。4、为了不阻碍机架里空气与外界的对流，机架顶与走线架的距离必须大于200mm；同时为了方便在走线架上电缆的布放，要求走线架与机房顶的净空距离大于300mm。5、走线架应接地，且每节走线架之间应该除去漆皮后进行级联。级联要求用16平方的线压铜鼻子与螺栓固定。6、馈线窗下边沿距离地面不得小于2400米，与走线架处于同一水平面之上。7、馈线窗要安装牢固、密闭，安装完成后要用堵头将密封圈上的孔洞封堵。二、室内电力箱体的安装1、跟头闸、开关插座、防雷箱、配电箱尽量安装在同一墙面上，且距离地面1.4米，箱体之间间距15-20CM，距离均匀，距地水平。2、安装顺序为：从门的位置依次向内为开关插座、跟头闸、防雷箱、配电箱。3、箱体的连接：箱体间的连接电缆为外露明线需穿蛇皮软管，机房内不得有裸露的强电电缆。4、走线槽道的安装：走线槽道的安装应端正牢固、美观。切割走线槽时，切口要垂直整齐。走线槽的两端须安装封头。5、走线管道的安装：走线管安装整齐、美观，其转角及分支处要使用弯头或三通接头连接。三、线缆的布放1、直流电源线、交流电源线、信号线须分开敷设绑扎，避免在同一线束内。2、所有的信号线都要整齐布放在走线架上，走线应保持平直顺畅，不能有交叉和空中飞越的现象。对于有多余长度的连线，也要在走线架上盘放整齐并绑扎固定，不能盘放在机架内或机架顶上。3、在墙面、天花板走线的各类信号线必须用走线管或走线盒，排放顺直整齐，不得与强电缆线共用同一线管。4、室外直埋电缆敷设深度应根据设计而定。无规定时，一般不小于60cm~80cm。遇有障碍物时穿越公路时应敷设穿线钢管或塑料管。5、电源线弯曲时，弯曲半径应符合规定。铠装电力电缆的弯曲半径不得小于外径的12倍，塑包线和胶皮电缆不得小于其外径的6倍。6、交流电源线、直流电源线、设备保护地线应分别采用不同的颜色的电源线或在接线端子处缠绕不同颜色的胶带以便区分，其颜色规定如下：电源线类型标示颜色交流电源线（5芯线或4芯线）A相黄色B相绿色C相红色零线（中性线）蓝色直流电源线正级红色负极蓝色保护地线黑色或黄绿色7、电源线与设备连接时应符合下列要求：（1）、截面在10mm2以下单芯或多芯电源线可与设备直接连接，即在电线端头作接头圈，线头弯曲方向应与紧固螺栓、螺母的方向一致，并在导线与螺母间加装垫片，拧紧螺母。（2）、截面在70mm2以下的多股电源线应加装接线端子，一截面超过70mm2电源线宜采用大一号接线端子，其尺寸与导线线径相吻合，用压焊接工具压焊接牢固，接线端子与设备接触部分应平整、牢固。四、机房用电1、交流配电设备应能满足远期基站交流负荷的需要。应从稳定可靠的电源引入市电，引入基站的交流电源在条件允许时宜采用三相五线制，电压为380V,电压允许变化范围：+10%〜一15%，频率为50Hz,频率允许变化范围：土4%。若电压波动范围超过+10%〜一15%，应采用稳压器，或配置单独变压器。2、交流引入电源布线如需通过露天场所，未使用铠装电缆且线径较细的必须加装PVC管。使用PVC管必须考虑电缆的散热。若地埋，需用铠装电缆或对电缆采取保护措施。3、交流引入线穿墙进屋时，墙体内一定要穿管保护，保护管长度略大于墙体厚度。安装时注意保护管室内端高于室外端，以防雨水顺管或墙体流入配电箱。电缆保护管管口光滑、无毛刺。固定牢靠，防腐良好。弯曲处无弯扁现象，出入端的保护管管口封闭严密。4、交流引入室内后，必须配备室内总配电箱。5、所有用线必须采用整线连接方式，严禁断头复接形式。6、所有电源线接头应采用铜鼻子压接方式，禁止绕接。电源线与空气...
