机械零件报废标准与修复工艺VIP免费

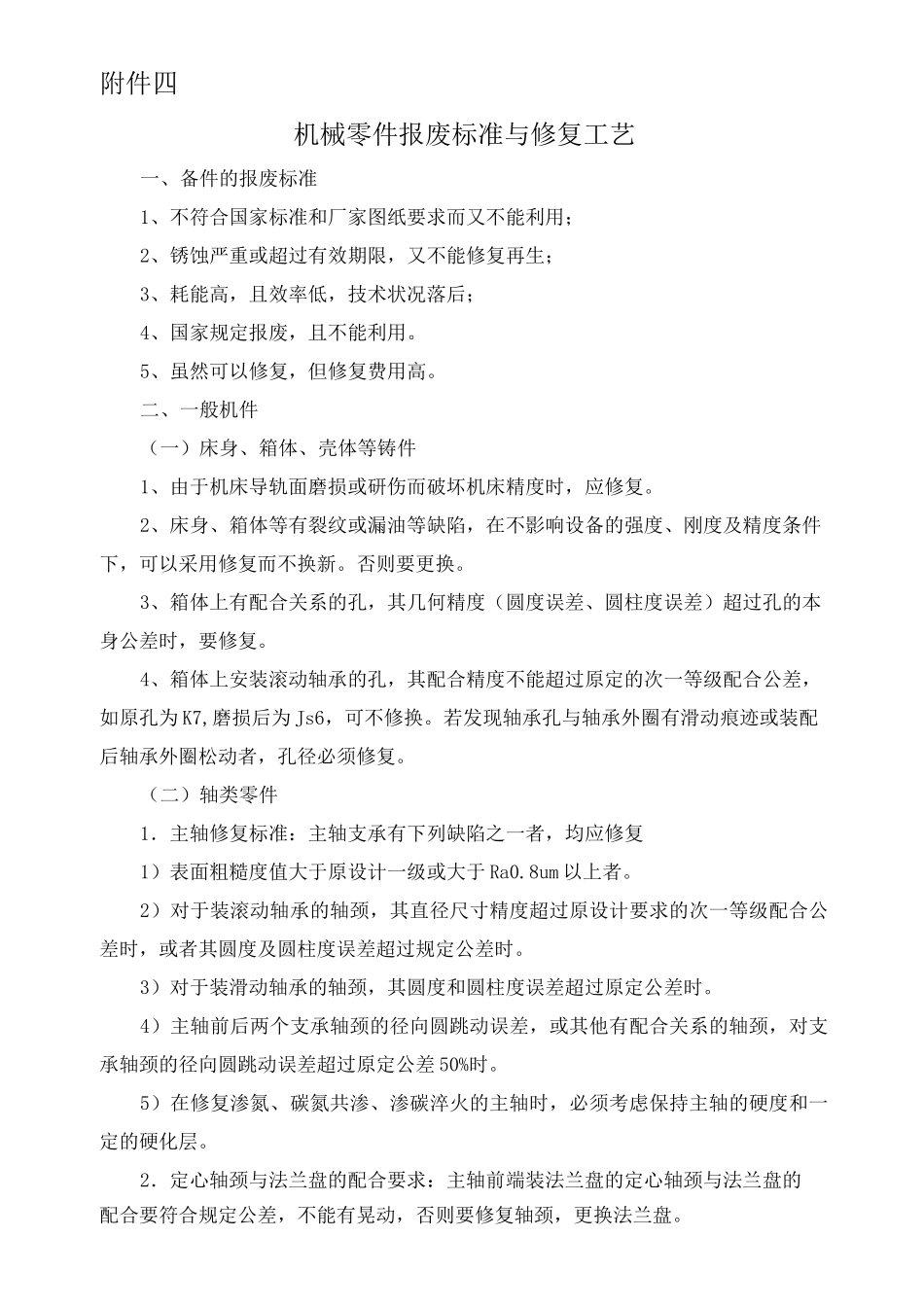

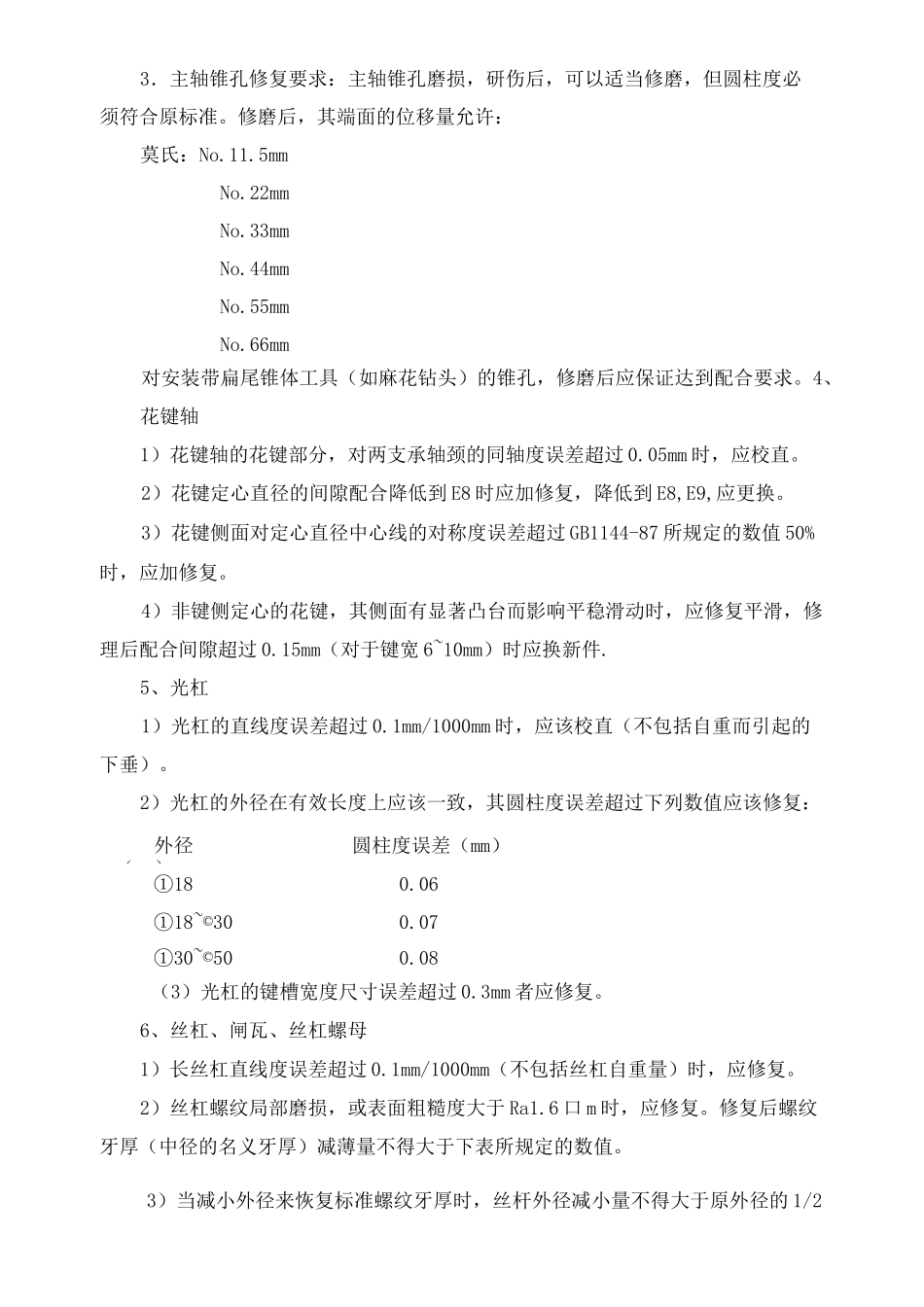

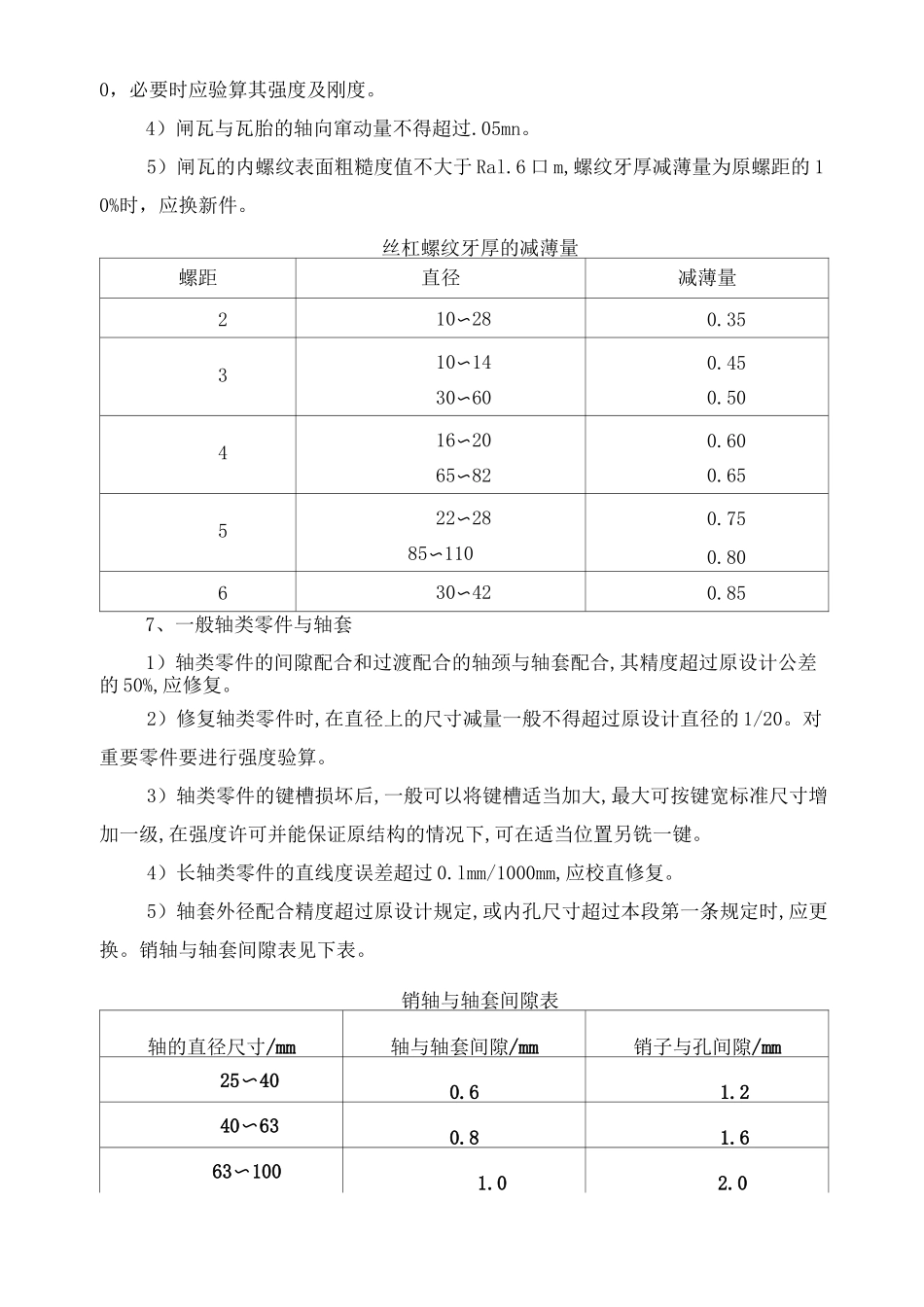

附件四机械零件报废标准与修复工艺一、备件的报废标准1、不符合国家标准和厂家图纸要求而又不能利用；2、锈蚀严重或超过有效期限，又不能修复再生；3、耗能高，且效率低，技术状况落后；4、国家规定报废，且不能利用。5、虽然可以修复，但修复费用高。二、一般机件（一）床身、箱体、壳体等铸件1、由于机床导轨面磨损或研伤而破坏机床精度时，应修复。2、床身、箱体等有裂纹或漏油等缺陷，在不影响设备的强度、刚度及精度条件下，可以采用修复而不换新。否则要更换。3、箱体上有配合关系的孔，其几何精度（圆度误差、圆柱度误差）超过孔的本身公差时，要修复。4、箱体上安装滚动轴承的孔，其配合精度不能超过原定的次一等级配合公差，如原孔为K7,磨损后为Js6，可不修换。若发现轴承孔与轴承外圈有滑动痕迹或装配后轴承外圈松动者，孔径必须修复。（二）轴类零件1．主轴修复标准：主轴支承有下列缺陷之一者，均应修复1）表面粗糙度值大于原设计一级或大于Ra0.8um以上者。2）对于装滚动轴承的轴颈，其直径尺寸精度超过原设计要求的次一等级配合公差时，或者其圆度及圆柱度误差超过规定公差时。3）对于装滑动轴承的轴颈，其圆度和圆柱度误差超过原定公差时。4）主轴前后两个支承轴颈的径向圆跳动误差，或其他有配合关系的轴颈，对支承轴颈的径向圆跳动误差超过原定公差50%时。5）在修复渗氮、碳氮共渗、渗碳淬火的主轴时，必须考虑保持主轴的硬度和一定的硬化层。2．定心轴颈与法兰盘的配合要求：主轴前端装法兰盘的定心轴颈与法兰盘的配合要符合规定公差，不能有晃动，否则要修复轴颈，更换法兰盘。3．主轴锥孔修复要求：主轴锥孔磨损，研伤后，可以适当修磨，但圆柱度必须符合原标准。修磨后，其端面的位移量允许：莫氏：No.11.5mmNo.22mmNo.33mmNo.44mmNo.55mmNo.66mm对安装带扁尾锥体工具（如麻花钻头）的锥孔，修磨后应保证达到配合要求。4、花键轴1）花键轴的花键部分，对两支承轴颈的同轴度误差超过0.05mm时，应校直。2）花键定心直径的间隙配合降低到E8时应加修复，降低到E8,E9,应更换。3）花键侧面对定心直径中心线的对称度误差超过GB1144-87所规定的数值50%时，应加修复。4）非键侧定心的花键，其侧面有显著凸台而影响平稳滑动时，应修复平滑，修理后配合间隙超过0.15mm（对于键宽6~10mm）时应换新件.5、光杠1）光杠的直线度误差超过0.1mm/1000mm时，应该校直（不包括自重而引起的下垂）。2）光杠的外径在有效长度上应该一致，其圆柱度误差超过下列数值应该修复：外径（mm）圆柱度误差（mm）①180.06①18~©300.07①30~©500.08（3）光杠的键槽宽度尺寸误差超过0.3mm者应修复。6、丝杠、闸瓦、丝杠螺母1）长丝杠直线度误差超过0.1mm/1000mm（不包括丝杠自重量）时，应修复。2）丝杠螺纹局部磨损，或表面粗糙度大于Ra1.6口m时，应修复。修复后螺纹牙厚（中径的名义牙厚）减薄量不得大于下表所规定的数值。3）当减小外径来恢复标准螺纹牙厚时，丝杆外径减小量不得大于原外径的1/20，必要时应验算其强度及刚度。4）闸瓦与瓦胎的轴向窜动量不得超过.05mn。5）闸瓦的内螺纹表面粗糙度值不大于Ral.6口m,螺纹牙厚减薄量为原螺距的10%时，应换新件。丝杠螺纹牙厚的减薄量螺距直径减薄量210〜280.35310〜140.4530〜600.50416〜200.6065〜820.65522〜280.7585〜1100.80630〜420.857、一般轴类零件与轴套1）轴类零件的间隙配合和过渡配合的轴颈与轴套配合,其精度超过原设计公差的50%,应修复。2）修复轴类零件时,在直径上的尺寸减量一般不得超过原设计直径的1/20。对重要零件要进行强度验算。3）轴类零件的键槽损坏后,一般可以将键槽适当加大,最大可按键宽标准尺寸增加一级,在强度许可并能保证原结构的情况下,可在适当位置另铣一键。4）长轴类零件的直线度误差超过0.lmm/1000mm,应校直修复。5）轴套外径配合精度超过原设计规定,或内孔尺寸超过本段第一条规定时,应更换。销轴与轴套间隙表见下表。销轴与轴套间隙表轴的直径尺寸/mm轴与轴套间隙/mm销子与孔间隙/mm25〜400.61.240〜630.81.663〜1001.02.0100〜1601.22.5160〜2501.63.1（三）齿轮1、侧面间隙（齿侧隙）侧面间隙也叫安装间隙...
