气力输灰系统规程VIP免费

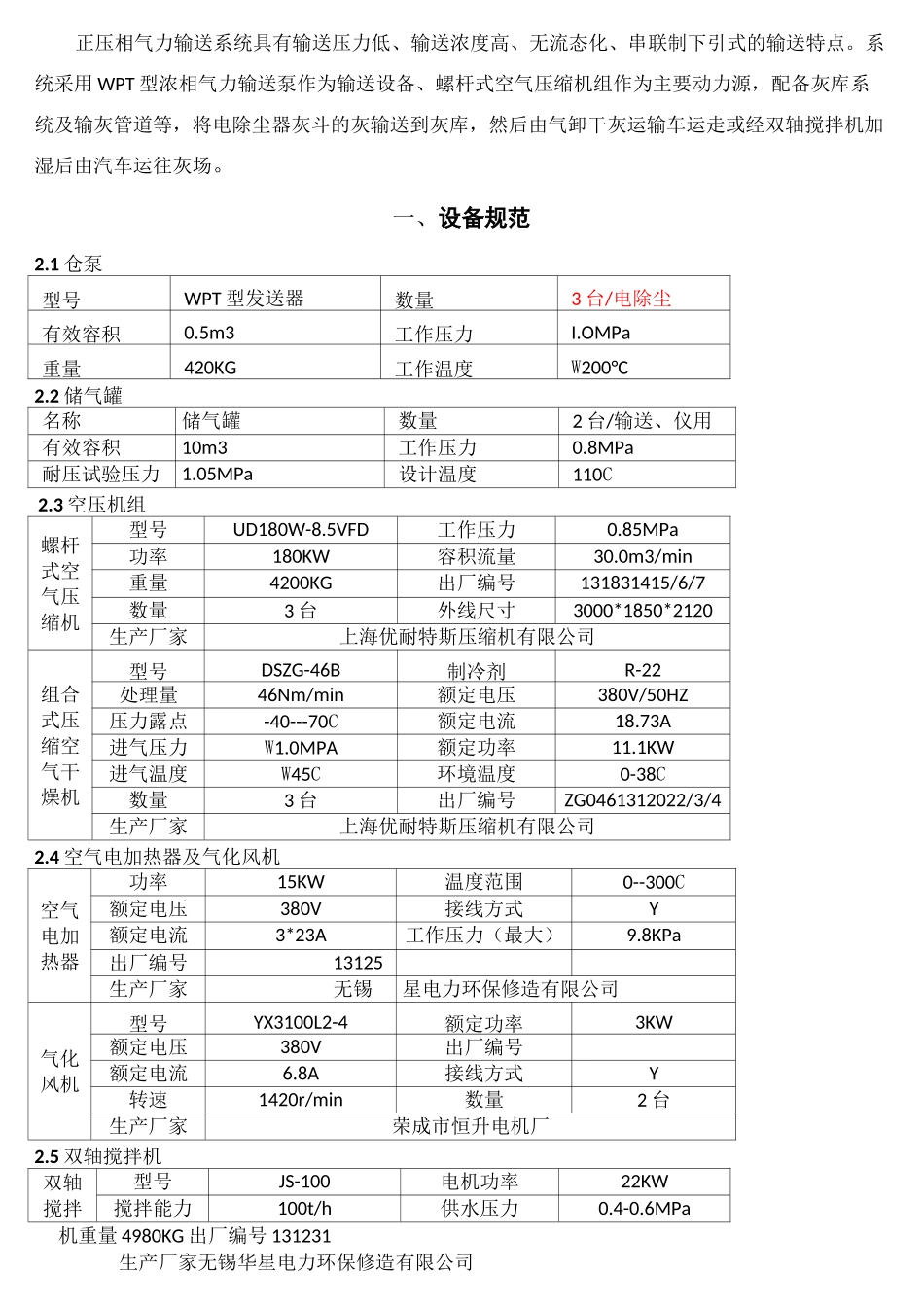

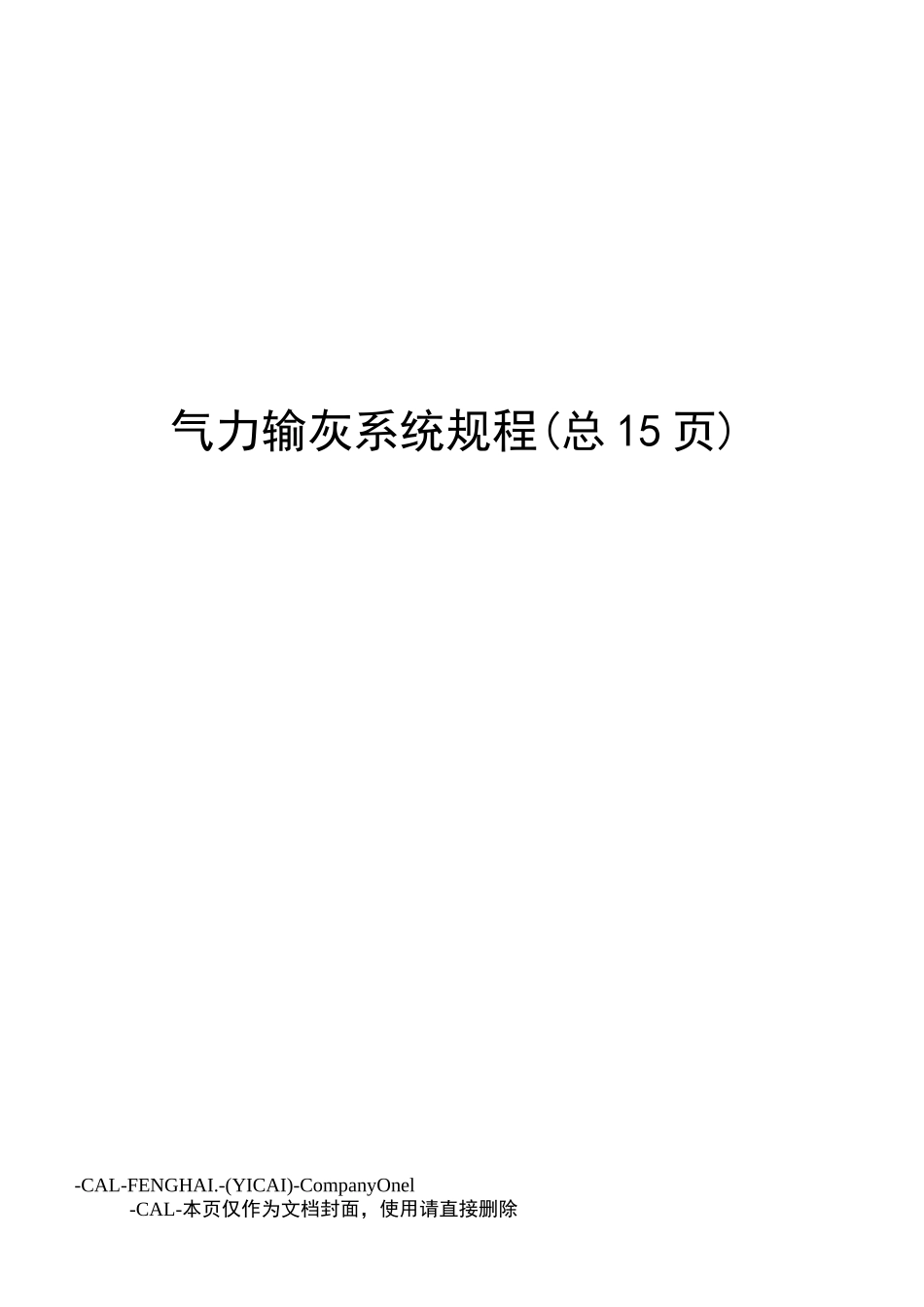

气力输灰系统规程(总15页)-CAL-FENGHAI.-(YICAI)-CompanyOnel-CAL-本页仅作为文档封面，使用请直接删除正压相气力输送系统具有输送压力低、输送浓度高、无流态化、串联制下引式的输送特点。系统采用WPT型浓相气力输送泵作为输送设备、螺杆式空气压缩机组作为主要动力源，配备灰库系统及输灰管道等，将电除尘器灰斗的灰输送到灰库，然后由气卸干灰运输车运走或经双轴搅拌机加湿后由汽车运往灰场。一、设备规范2.1仓泵型号WPT型发送器数量3台/电除尘有效容积0.5m3工作压力I.OMPa重量420KG工作温度W200°C2.2储气罐名称储气罐数量2台/输送、仪用有效容积10m3工作压力0.8MPa耐压试验压力1.05MPa设计温度110C2.3空压机组螺杆式空气压缩机型号UD180W-8.5VFD工作压力0.85MPa功率180KW容积流量30.0m3/min重量4200KG出厂编号131831415/6/7数量3台外线尺寸3000*1850*2120生产厂家上海优耐特斯压缩机有限公司组合式压缩空气干燥机型号DSZG-46B制冷剂R-22处理量46Nm/min额定电压380V/50HZ压力露点-40---70C额定电流18.73A进气压力W1.0MPA额定功率11.1KW进气温度W45C环境温度0-38C数量3台出厂编号ZG0461312022/3/4生产厂家上海优耐特斯压缩机有限公司2.4空气电加热器及气化风机空气电加热器功率15KW温度范围0--300C额定电压380V接线方式Y额定电流3*23A工作压力（最大）9.8KPa出厂编号131254生产厂家无锡华丿星电力环保修造有限公司气化风机型号YX3100L2-4额定功率3KW额定电压380V出厂编号额定电流6.8A接线方式Y转速1420r/min数量2台生产厂家荣成市恒升电机厂2.5双轴搅拌机双轴搅拌型号JS-100电机功率22KW搅拌能力100t/h供水压力0.4-0.6MPa机重量4980KG出厂编号131231生产厂家无锡华星电力环保修造有限公司2.6灰库库顶除尘器型号SWC-36布袋数里36布袋规格130*2500过滤面积37m2生产厂家江苏威宇电力设备有限公司二、气力除灰系统的组成1.压缩空气系统1.1压缩空气系统的组成压缩空气系统由三台螺杆空气压缩机、三台组合式干燥机、两个储气罐组成。在正常运行中，采用母管制并联运行。1.2工艺过程压缩空气进入冷干机一级换热器，与温度较低的干燥成品气进行热交换进一步降低温度后进入二级换热器，通过与冷媒体进行热交换后将压缩空气温度降低到3-10°C后进入干燥塔A塔进行干燥，而B塔处于再生状态。流经A塔的气流流过塔内的吸附床(活性氧化铝+分子筛)，吸附剂进一步吸附空气中的残留水分，对气流进行精干燥，使气流的压力露点达到-40C-70C(具体的压力露点温度视实际工况而定)。流出吸干机的成品气回流到冷干机的一级换热器，与排入冷干机入口高温潮湿空气进行热交换后，通过冷干机出口输送到储气罐。1.3注意事项(1)一般情况下，不允许按空气压缩机及组合式干燥机急停按钮，否则会出现严重机器故障；(2)组合式干燥机应尽量避免长时间在无负荷状态下运转；(3)禁止组合式干燥机短时间内连续开停，以免损坏制冷压缩机；(4)发现设备有不正常音响，如摩擦、撞击、碰壳等，应立即停车；(5)空气压缩机及组合式干燥机智能控制器内的数据及变频器的各运行参数均由检修车间负责修改，未经允许，不得擅自修改；(6)空气压缩机正常停机、故障停机，不能马上启动电机，设备已设定延时，只有延时时间为零时才能启动电机。应避免频繁停机启动操作；(7)当空气压缩机在运行过程中出现电气故障或排气高温等故障时，控制器立即停止电机运行，此时应立即将故障情况向检修车间反馈。只有在排除故障并解除故障状态后才能重新启动空气压缩机；(8)空气压缩机出口管道至冷干机进口阀前的管道表面温度较高，操作人员在工作过程中应小心烫伤；(9)空气压缩机停机后，一般需要等2〜5分钟才拉下主电源开关，保证油罐内的压缩空气通过放气电磁阀放完，以便下次启动无负荷。(10)由于设备处于连续运行状态，为了更好地维护设备，每天早班应打开储气罐底部排污阀排尽罐内残余凝结水；(11)组合式干燥机停机时仪表指示：冷媒低压、高压两个压力表的压力指示值应平衡在0.4〜1.1MPa之间。一般来说夏天不超过1.1MPa、秋天在0.7〜0.8MPa之间、冬天在0.4MPa左右，视不同的地点有差别。(12)组合式干燥机开机中仪表指示：冷媒低压应在0.4〜0.6MPa...
