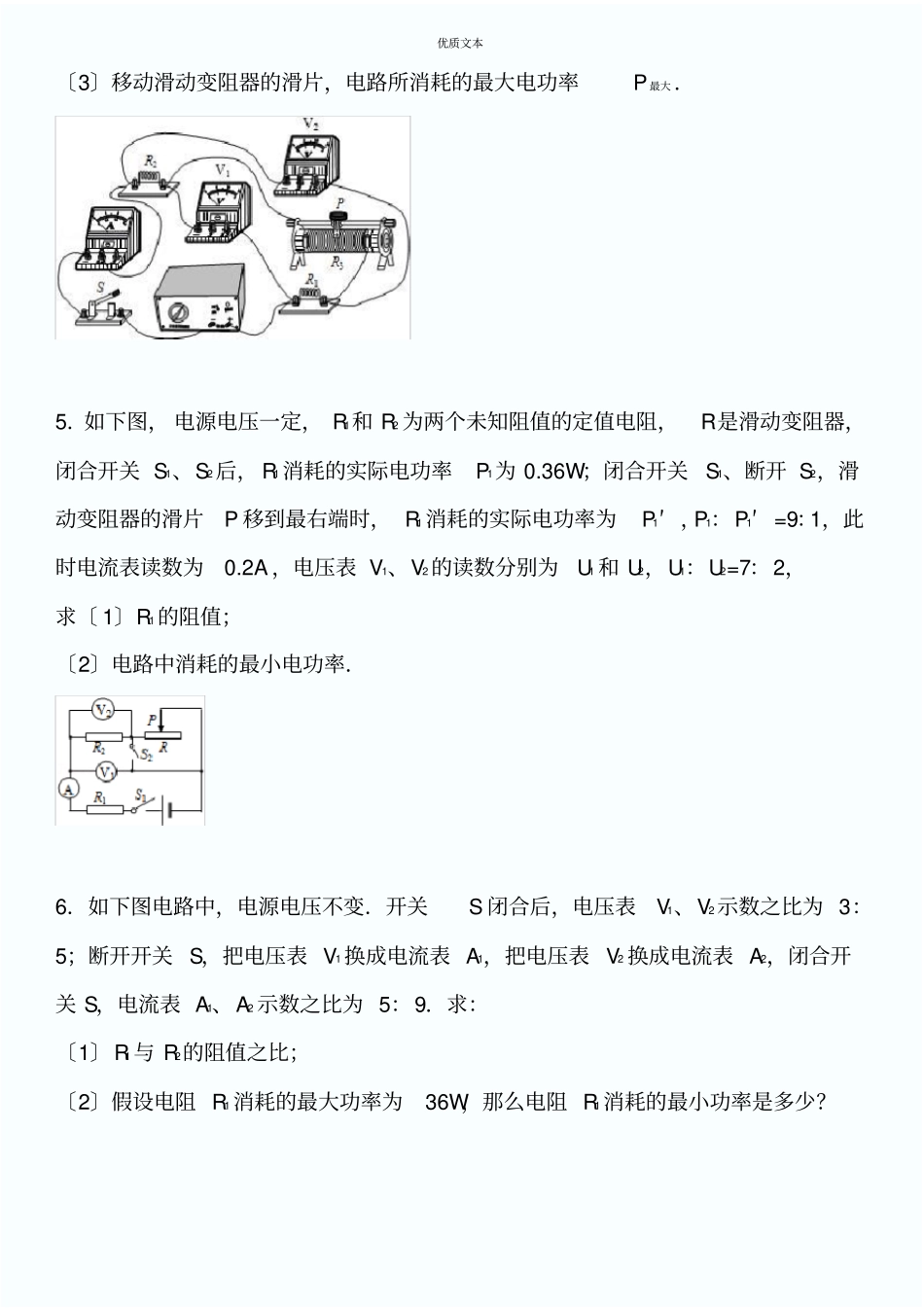

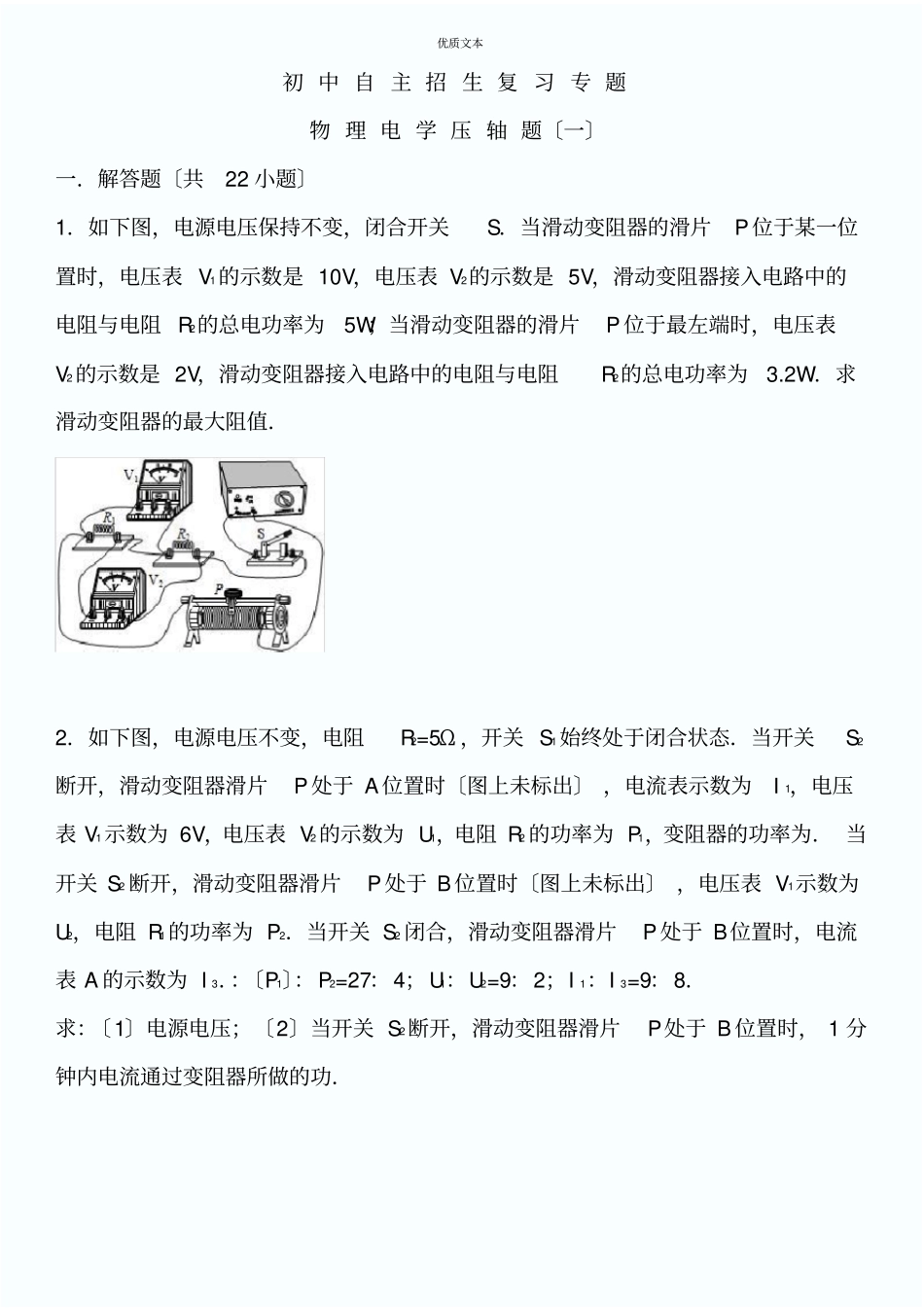

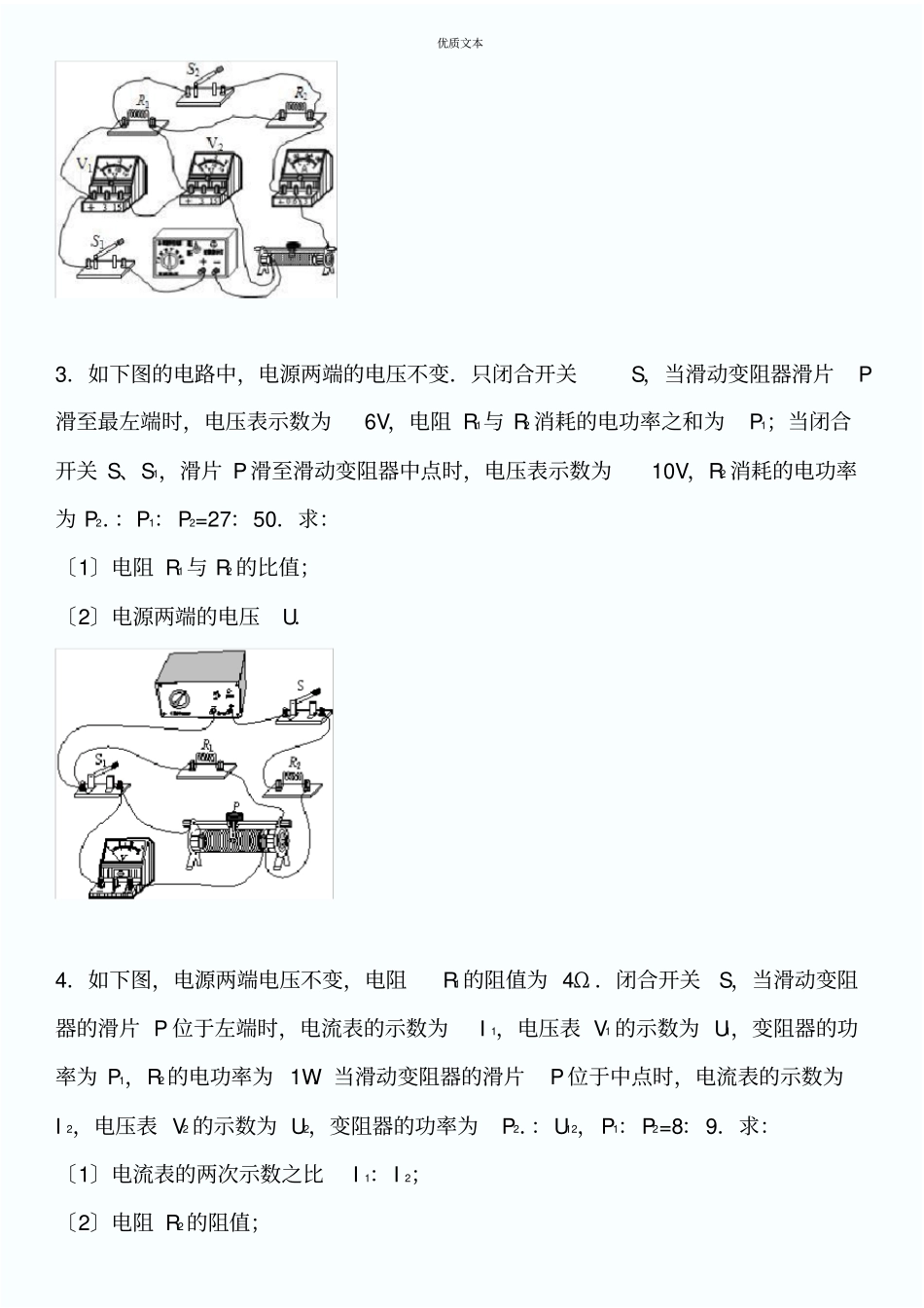

优质文本初中自主招生复习专题物理电学压轴题〔一〕一．解答题〔共22小题〕1．如下图，电源电压保持不变，闭合开关S．当滑动变阻器的滑片P位于某一位置时，电压表V1的示数是10V，电压表V2的示数是5V，滑动变阻器接入电路中的电阻与电阻R2的总电功率为5W；当滑动变阻器的滑片P位于最左端时，电压表V2的示数是2V，滑动变阻器接入电路中的电阻与电阻R2的总电功率为3.2W．求滑动变阻器的最大阻值．2．如下图，电源电压不变，电阻R2=5Ω，开关S1始终处于闭合状态．当开关S2断开，滑动变阻器滑片P处于A位置时〔图上未标出〕，电流表示数为I1，电压表V1示数为6V，电压表V2的示数为U1，电阻R2的功率为P1，变阻器的功率为．当开关S2断开，滑动变阻器滑片P处于B位置时〔图上未标出〕，电压表V1示数为U2，电阻R1的功率为P2．当开关S2闭合，滑动变阻器滑片P处于B位置时，电流表A的示数为I3．：〔P1〕：P2=27：4；U1：U2=9：2；I1：I3=9：8．求：〔1〕电源电压；〔2〕当开关S2断开，滑动变阻器滑片P处于B位置时，1分钟内电流通过变阻器所做的功．优质文本3．如下图的电路中，电源两端的电压不变．只闭合开关S，当滑动变阻器滑片P滑至最左端时，电压表示数为6V，电阻R1与R2消耗的电功率之和为P1；当闭合开关S、S1，滑片P滑至滑动变阻器中点时，电压表示数为10V，R2消耗的电功率为P2．：P1：P2=27：50．求：〔1〕电阻R1与R2的比值；〔2〕电源两端的电压U．4．如下图，电源两端电压不变，电阻R1的阻值为4Ω．闭合开关S，当滑动变阻器的滑片P位于左端时，电流表的示数为I1，电压表V1的示数为U1，变阻器的功率为P1，R2的电功率为1W．当滑动变阻器的滑片P位于中点时，电流表的示数为I2，电压表V2的示数为U2，变阻器的功率为P2．：U12，P1：P2=8：9．求：〔1〕电流表的两次示数之比I1：I2；〔2〕电阻R2的阻值；优质文本〔3〕移动滑动变阻器的滑片，电路所消耗的最大电功率P最大．5．如下图，电源电压一定，R1和R2为两个未知阻值的定值电阻，R是滑动变阻器，闭合开关S1、S2后，R1消耗的实际电功率P1为0.36W；闭合开关S1、断开S2，滑动变阻器的滑片P移到最右端时，R1消耗的实际电功率为P1′，P1：P1′=9：1，此时电流表读数为0.2A，电压表V1、V2的读数分别为U1和U2，U1：U2=7：2，求〔1〕R1的阻值；〔2〕电路中消耗的最小电功率．6．如下图电路中，电源电压不变．开关S闭合后，电压表V1、V2示数之比为3：5；断开开关S，把电压表V1换成电流表A1，把电压表V2换成电流表A2，闭合开关S，电流表A1、A2示数之比为5：9．求：〔1〕R1与R2的阻值之比；〔2〕假设电阻R1消耗的最大功率为36W，那么电阻R1消耗的最小功率是多少？优质文本7．在如下图的电路中，电源电压和灯泡电阻不变，只闭合开关S1时，电灯L正常发光，电压表示数为6V；当闭合开关S1、S2，断开开关S3时，电流表示数为1A；当闭合开关S3，断开开关S1、S2时，灯L的实际功率为其额定功率的1/9，R2消耗的功率为0.6W．求：〔1〕小灯泡的额定功率．〔2〕电阻R3的阻值．8．某校的同学们在研究电路消耗的电功率与电阻的关系时设计了如下图的电路，滑动变阻器的最大阻值为R3．当滑动变阻器的滑片P置于最左端时，只闭合开关S1，滑动变阻器的功率为P3，电压表的示数为U1；当滑动变阻器的滑片P置于最左端时，只闭合开关S2时，滑动变阻器的功率为P3′，电压表的示数为U2，此时电路的总电功率为4W．，，电路中电源两端电压保持不变．〔1〕请你计算出电阻R1与电阻R2的比值．〔2〕请你答复：如何通过开关的断开与闭合以及滑动变阻器滑片位置的改变，使整个电路消耗的总电功率最大；并请你计算出这个总电功率．优质文本9．在如下图的电路中，电源两端的电压保持不变，滑动变阻器的最大电阻12Ω，当开关S1闭合，S2断开，滑片P滑到b端时，电压表的示数为U1，灯L消耗的功率是其额定功率的；当开关S1、S2同时闭合，滑片P滑到a端时，电流表的示数为2A，此时电阻R0的电功率为12W，电压表的示数为U2，且U2：U1=2：1，求：〔1〕当开关S1、S2同时闭合，滑片P滑到a端时，电压表的示数；〔2〕灯L的额定功率．10．如下图电路，设电源电压不变，灯丝电阻不随温度变化．当只闭合开关S1时...
