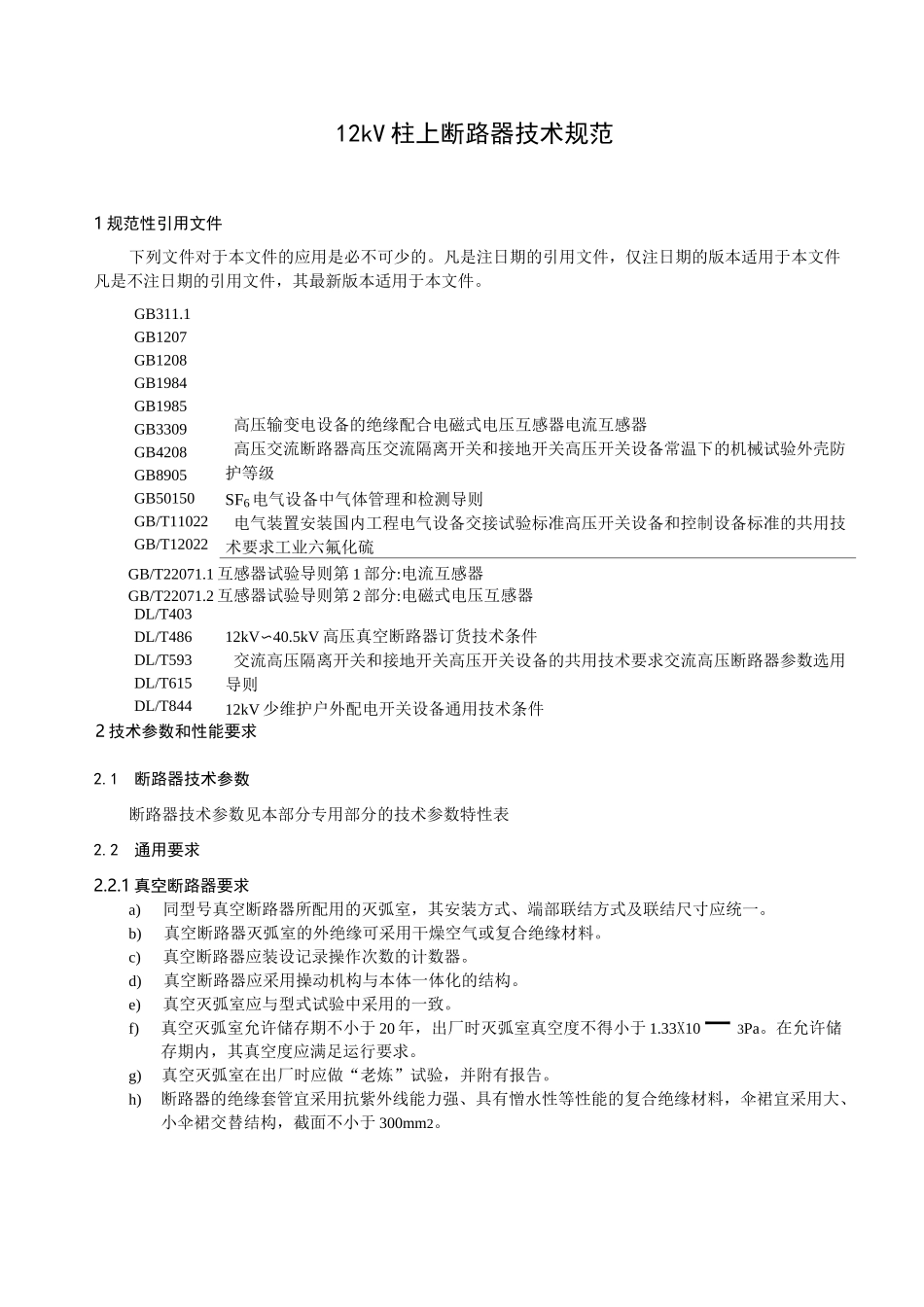

12kV柱上断路器技术规范1规范性引用文件12技术参数和性能要求11标准技术参数53使用环境条件表66试验7附件：一二次设备连接1212kV柱上断路器技术规范1规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件凡是不注日期的引用文件，其最新版本适用于本文件。GB311.1GB1207GB1208GB1984GB1985GB3309GB4208GB8905GB50150GB/T11022GB/T12022高压输变电设备的绝缘配合电磁式电压互感器电流互感器高压交流断路器高压交流隔离开关和接地开关高压开关设备常温下的机械试验外壳防护等级SF6电气设备中气体管理和检测导则电气装置安装国内工程电气设备交接试验标准高压开关设备和控制设备标准的共用技术要求工业六氟化硫GB/T22071.1互感器试验导则第1部分:电流互感器GB/T22071.2互感器试验导则第2部分:电磁式电压互感器DL/T403DL/T486DL/T593DL/T615DL/T84412kV〜40.5kV高压真空断路器订货技术条件交流高压隔离开关和接地开关高压开关设备的共用技术要求交流高压断路器参数选用导则12kV少维护户外配电开关设备通用技术条件2技术参数和性能要求2.1断路器技术参数断路器技术参数见本部分专用部分的技术参数特性表2.2通用要求2.2.1真空断路器要求a)同型号真空断路器所配用的灭弧室，其安装方式、端部联结方式及联结尺寸应统一。b)真空断路器灭弧室的外绝缘可采用干燥空气或复合绝缘材料。c)真空断路器应装设记录操作次数的计数器。d)真空断路器应采用操动机构与本体一体化的结构。e)真空灭弧室应与型式试验中采用的一致。f)真空灭弧室允许储存期不小于20年，出厂时灭弧室真空度不得小于1.33X10一3Pa。在允许储存期内，其真空度应满足运行要求。g)真空灭弧室在出厂时应做“老炼”试验，并附有报告。h)断路器的绝缘套管宜采用抗紫外线能力强、具有憎水性等性能的复合绝缘材料，伞裙宜采用大、小伞裙交替结构，截面不小于300mm2。1、吊装组件2、操作手柄3、操作机构4进线端子6、分合指示7、开关本体8、手动分闸手柄i)断路器应具备合闸涌流保护功能。2.2.2壳体的要求a)壳体应具有良好的密封、防潮和防凝露性能，以保证绝缘性能良好。b)壳体材质应采用厚度不小于2mm、性能不低于S304牌号的不锈钢或其它耐腐蚀材质，壳体防护等级应不得低于GB4208-2008规定的IP65。壳体应具备防止锈蚀的有效措施，在10年内不应出现明显可见锈斑；安装尺寸要求见图1~图3。图1共箱式吊装安装尺寸要求图安装孔尺分合口a-召I.s16操作2隔离刀片7电38绝缘拉杆4接线板9支绝缘子510刀开关支架安装孔图2共箱式座装安装尺寸要求图華sjf「II(/.H■■■□11rIL-L920-安装孔尺寸一、隔离开关操作手柄2、隔离开关主轴3、断路器手动分合手柄4、断路器储能手柄5、分合指示6、接线板（出线端）7、绝缘子8、绝缘拉杆9、支架10、隔离刀片11、接线板（进线端）12、断路器13、电流互感器图3支柱式座装安装尺寸要求图c)外壳应能良好地接地并能承受运行中出现的正常和瞬时压力。接地外壳上应装有导电性良好，直径不小于12mm的防锈接地螺钉，接地点应标有接地符号。d)壳体表面不应有可存水的凹坑。e)壳体应设置必要的搬运把手，避免拽拉出线套管。f)供起吊用的吊环位置，应使悬吊中的开关设备保持水平，吊链与任何部件之间不得有摩擦接触，避免在吊装过程中划伤箱体表面喷涂层。g)壳体上应有位于在地面易观察的、明显的分、合闸位置指示器，并采用反光材料，指示器与操作机构可靠连接，指示动作应可靠。h)如果是三相共箱结构，壳体上应设置防止内部电弧故障的泄压装置。i)铭牌能耐风雨、耐腐蚀、保证使用过程中清晰可见，铭牌内容符合国家相关标准要求。2.2.3操动机构的要求a)操动机构宜采用免维护的。b)操动机构应能够进行电动或手动储能合闸、分闸操作。c)操动机构应具有防跳跃装置。d)操动机构应安装在防潮、防尘、防锈的密封壳体中，使用长效润滑材料。e)操动机构应带有反光指示装置，方便操作人员的夜间操作。f)操作机构应能在10mm厚的覆冰下可靠分断和关合。2.2.4操作电压及自动化接口要求a)当电源电压不大于额定电源电压的30%时，合闸脱扣器不应脱扣(用电容器储能的永磁操动机构除外)。...
