别墅坡屋面专项施工方案VIP免费

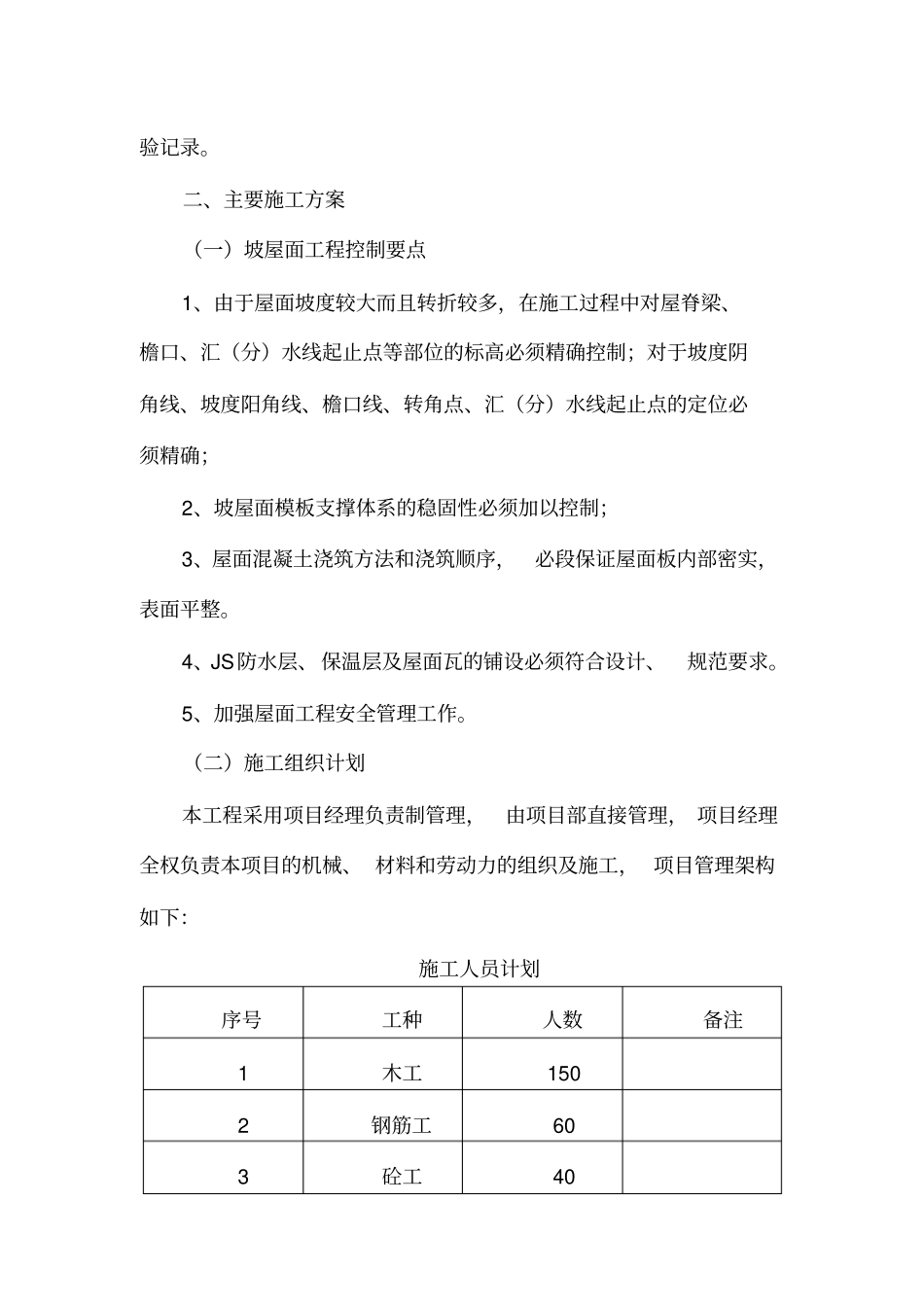

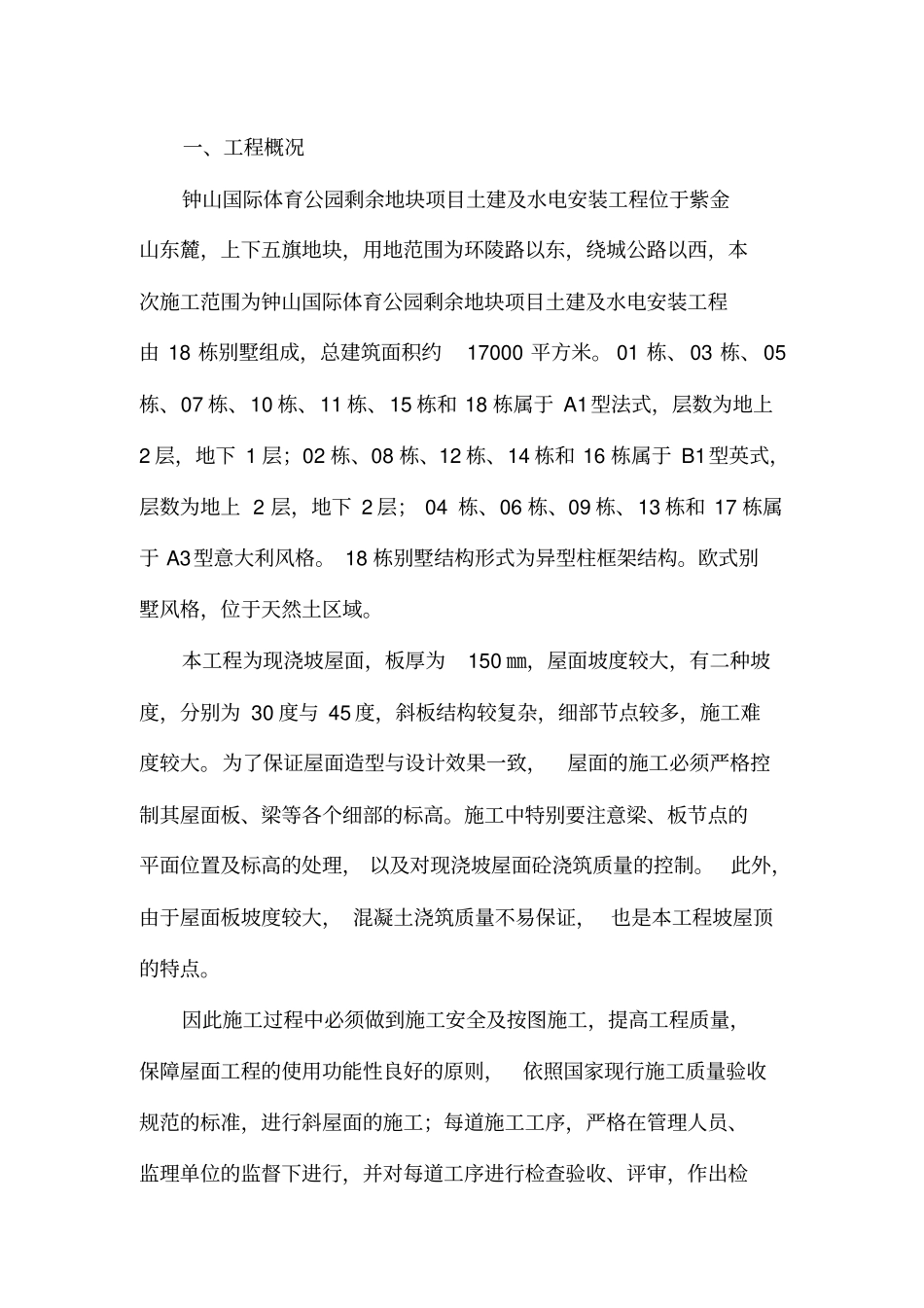

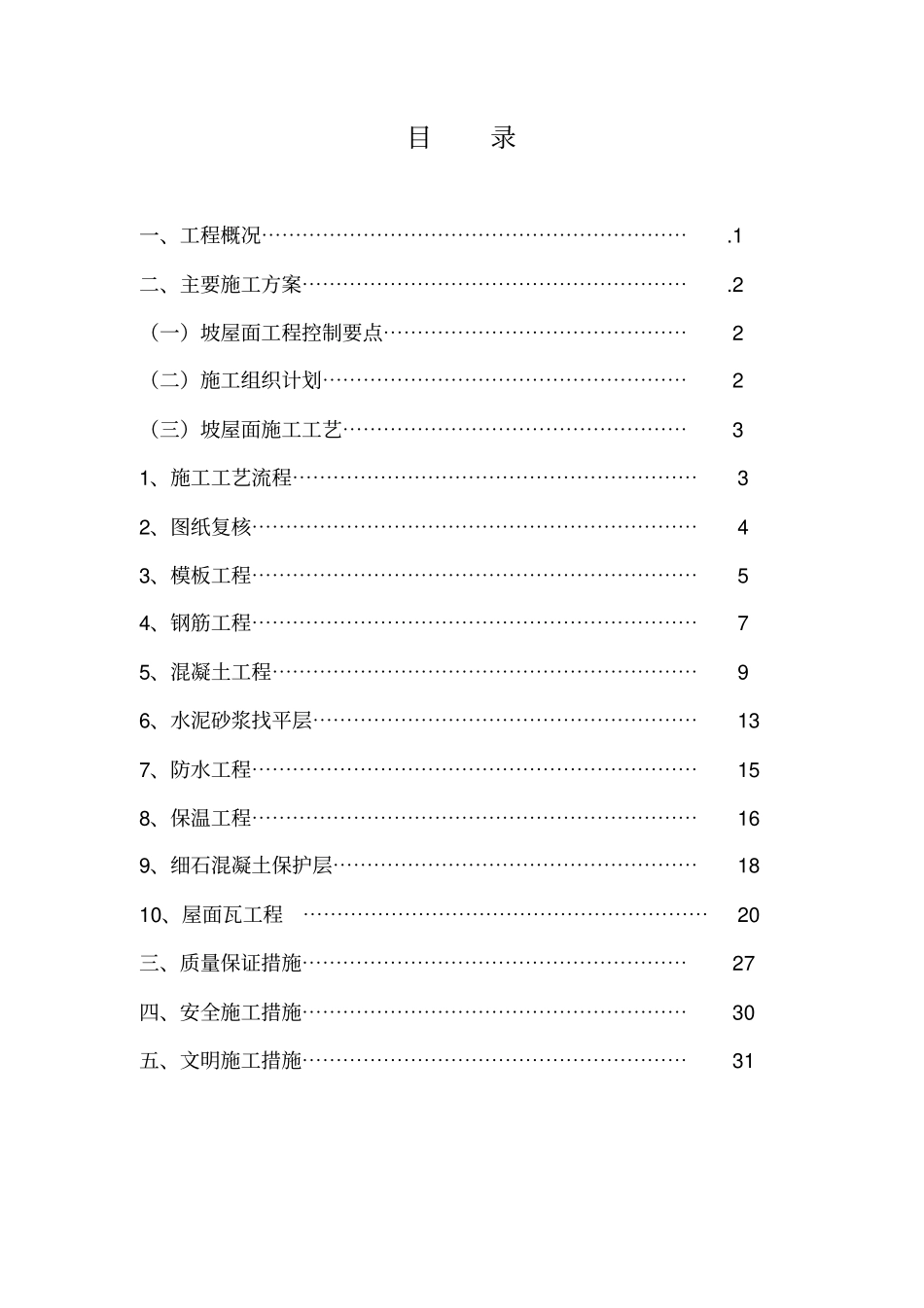

目录一、工程概况⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.1二、主要施工方案⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.2（一）坡屋面工程控制要点⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2（二）施工组织计划⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2（三）坡屋面施工工艺⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯31、施工工艺流程⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯32、图纸复核⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯43、模板工程⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯54、钢筋工程⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯75、混凝土工程⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯96、水泥砂浆找平层⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯137、防水工程⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯158、保温工程⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯169、细石混凝土保护层⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1810、屋面瓦工程⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯20三、质量保证措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯27四、安全施工措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯30五、文明施工措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯31一、工程概况钟山国际体育公园剩余地块项目土建及水电安装工程位于紫金山东麓，上下五旗地块，用地范围为环陵路以东，绕城公路以西，本次施工范围为钟山国际体育公园剩余地块项目土建及水电安装工程由18栋别墅组成，总建筑面积约17000平方米。01栋、03栋、05栋、07栋、10栋、11栋、15栋和18栋属于A1型法式，层数为地上2层，地下1层；02栋、08栋、12栋、14栋和16栋属于B1型英式，层数为地上2层，地下2层；04栋、06栋、09栋、13栋和17栋属于A3型意大利风格。18栋别墅结构形式为异型柱框架结构。欧式别墅风格，位于天然土区域。本工程为现浇坡屋面，板厚为150㎜，屋面坡度较大，有二种坡度，分别为30度与45度，斜板结构较复杂，细部节点较多，施工难度较大。为了保证屋面造型与设计效果一致，屋面的施工必须严格控制其屋面板、梁等各个细部的标高。施工中特别要注意梁、板节点的平面位置及标高的处理，以及对现浇坡屋面砼浇筑质量的控制。此外，由于屋面板坡度较大，混凝土浇筑质量不易保证，也是本工程坡屋顶的特点。因此施工过程中必须做到施工安全及按图施工，提高工程质量，保障屋面工程的使用功能性良好的原则，依照国家现行施工质量验收规范的标准，进行斜屋面的施工；每道施工工序，严格在管理人员、监理单位的监督下进行，并对每道工序进行检查验收、评审，作出检验记录。二、主要施工方案（一）坡屋面工程控制要点1、由于屋面坡度较大而且转折较多，在施工过程中对屋脊梁、檐口、汇（分）水线起止点等部位的标高必须精确控制；对于坡度阴角线、坡度阳角线、檐口线、转角点、汇（分）水线起止点的定位必须精确；2、坡屋面模板支撑体系的稳固性必须加以控制；3、屋面混凝土浇筑方法和浇筑顺序，必段保证屋面板内部密实，表面平整。4、JS防水层、保温层及屋面瓦的铺设必须符合设计、规范要求。5、加强屋面工程安全管理工作。（二）施工组织计划本工程采用项目经理负责制管理，由项目部直接管理，项目经理全权负责本项目的机械、材料和劳动力的组织及施工，项目管理架构如下：施工人员计划序号工种人数备注1木工1502钢筋工603砼工404瓦工504电工25机修工2（三）屋面主体结构施工工艺1、施工工艺流程（1）施工工艺流程一：A1型法式和B1型英式。①坡屋面（下方为室内），有保温层：技术准备→模板安装→钢筋安装→模板安装→浇屋面砼→养护→20㎜厚1:2.5水泥砂浆找平→1.5㎜厚JS防水涂料在山墙四周，屋面管道周围涂刷加强层，宽度不小于250㎜，卷起高度不小于300㎜→1.5㎜厚JS高分子防水涂膜→135㎜×30㎜顺水条，中距600㎜（顺水条下铺1.5㎜厚100㎜宽贴必定）→20㎜厚1:2水泥砂浆→135㎜厚A级发泡陶瓷保温板，嵌入顺水条间→20㎜厚1:2水泥砂浆（内掺5%防水剂），用于铺设页岩瓦→30㎜×20㎜挂瓦条，间距为200㎜→挂200㎜×300㎜页岩瓦（增加抗风搭扣固定）。②坡屋面（下方为室外），无保温...
