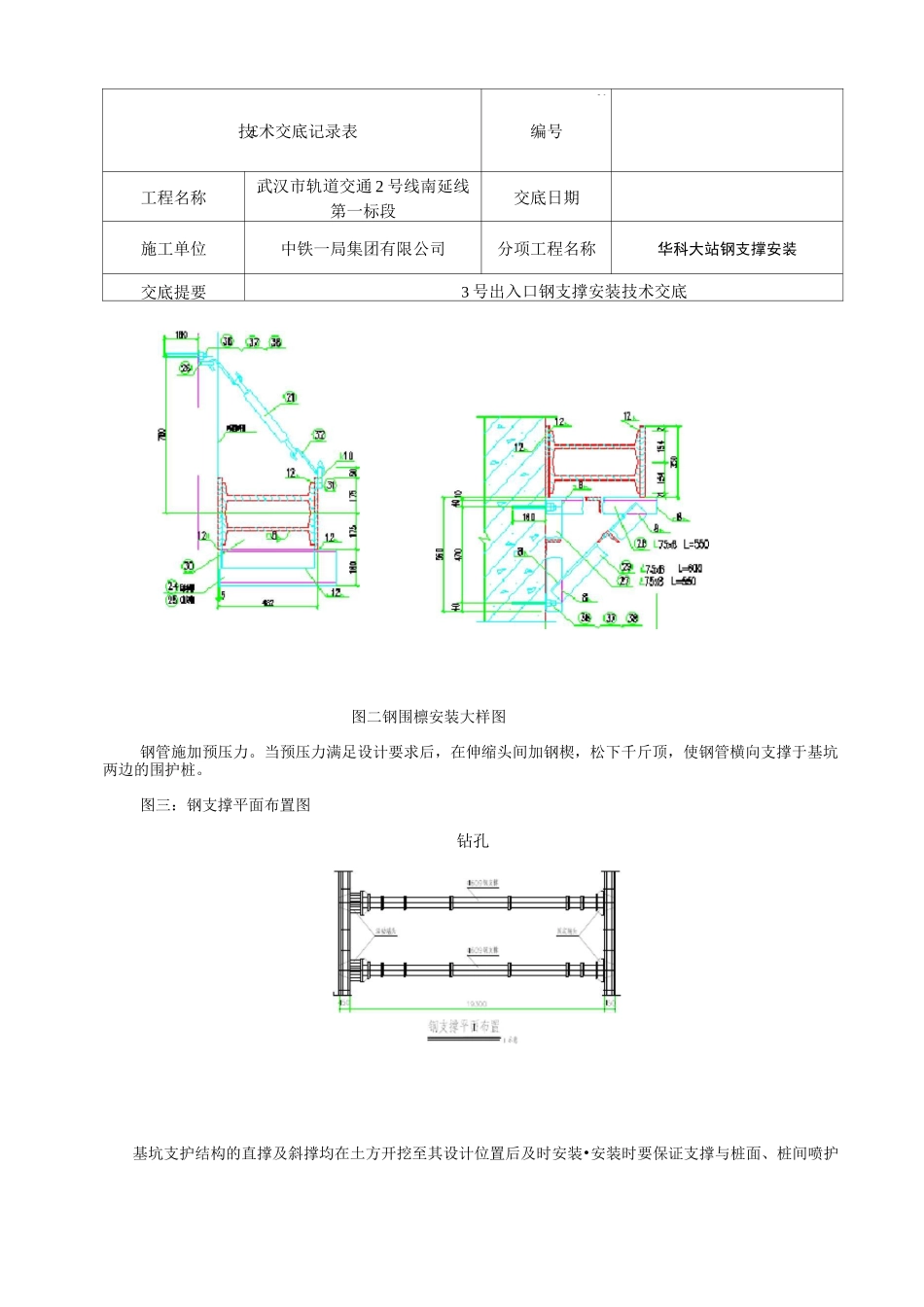

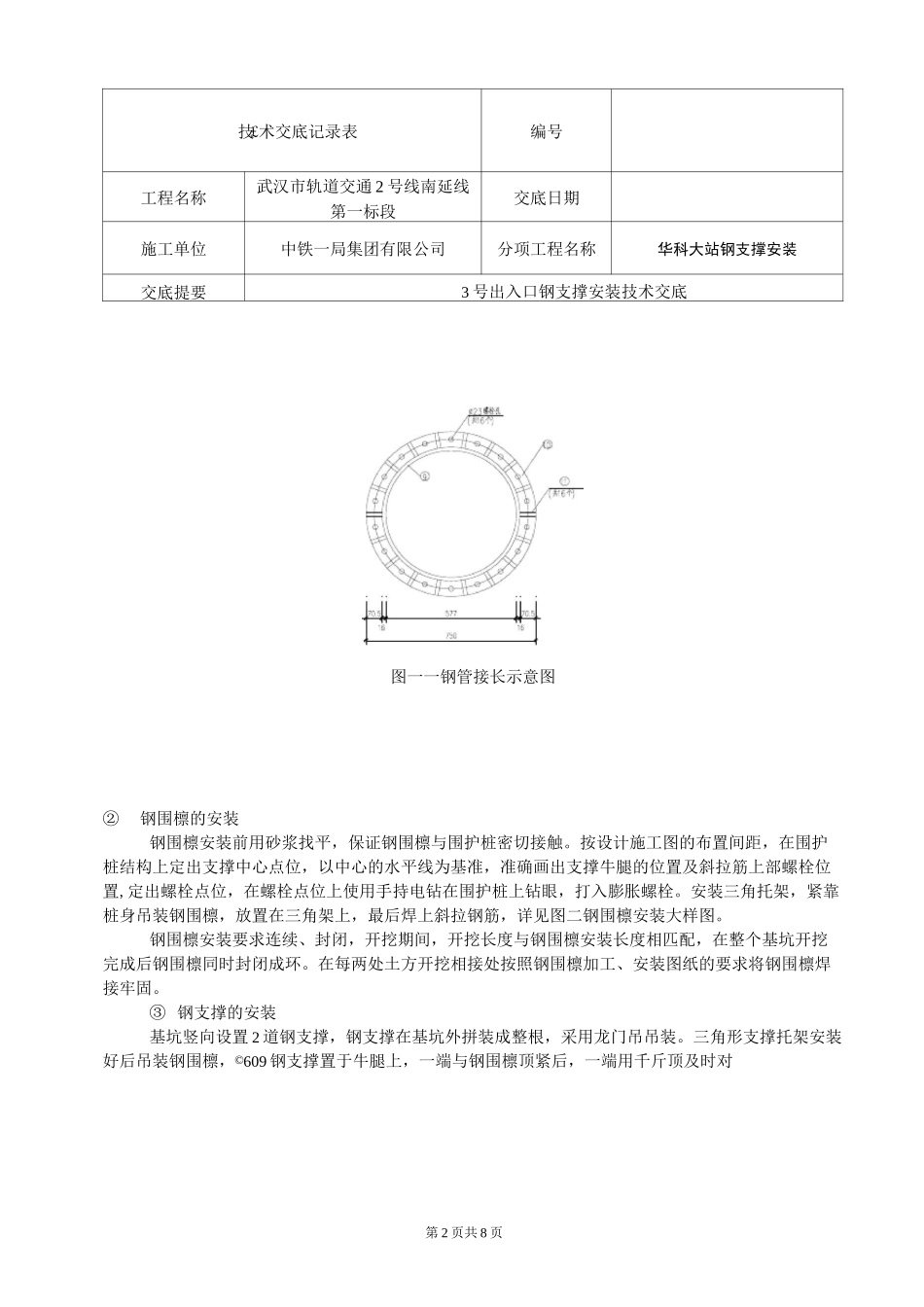

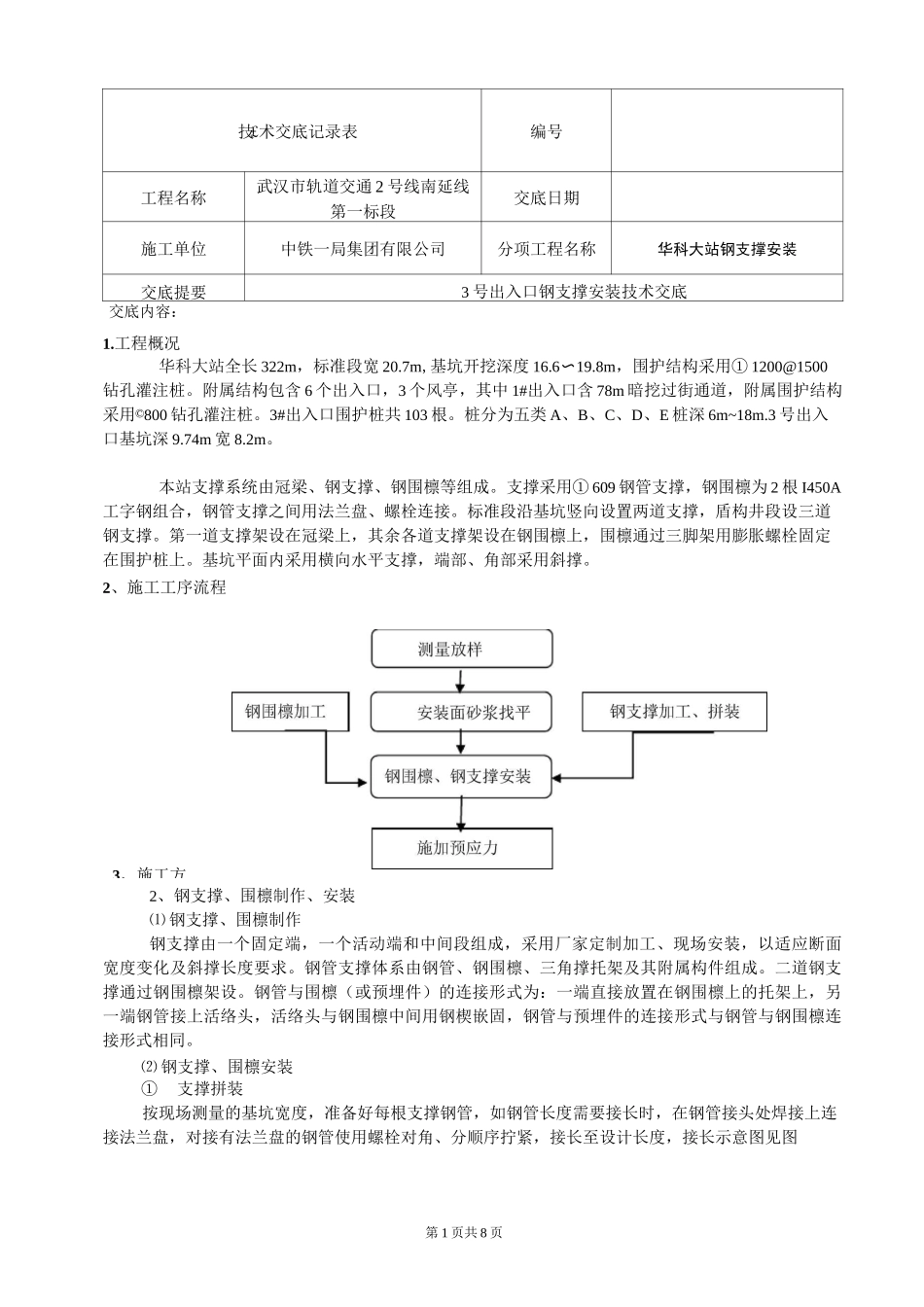

第1页共8页3、施工方技£术交底记录表编号工程名称武汉市轨道交通2号线南延线第一标段交底日期施工单位中铁一局集团有限公司分项工程名称华科大站钢支撑安装交底提要3号出入口钢支撑安装技术交底交底内容：1.工程概况华科大站全长322m，标准段宽20.7m,基坑开挖深度16.6〜19.8m，围护结构采用①1200@1500钻孔灌注桩。附属结构包含6个出入口，3个风亭，其中1#出入口含78m暗挖过街通道，附属围护结构采用©800钻孔灌注桩。3#出入口围护桩共103根。桩分为五类A、B、C、D、E桩深6m~18m.3号出入口基坑深9.74m宽8.2m。本站支撑系统由冠梁、钢支撑、钢围檩等组成。支撑采用①609钢管支撑，钢围檩为2根I450A工字钢组合，钢管支撑之间用法兰盘、螺栓连接。标准段沿基坑竖向设置两道支撑，盾构井段设三道钢支撑。第一道支撑架设在冠梁上，其余各道支撑架设在钢围檩上，围檩通过三脚架用膨胀螺栓固定在围护桩上。基坑平面内采用横向水平支撑，端部、角部采用斜撑。2、施工工序流程2、钢支撑、围檩制作、安装⑴钢支撑、围檩制作钢支撑由一个固定端，一个活动端和中间段组成，采用厂家定制加工、现场安装，以适应断面宽度变化及斜撑长度要求。钢管支撑体系由钢管、钢围檩、三角撑托架及其附属构件组成。二道钢支撑通过钢围檩架设。钢管与围檩（或预埋件）的连接形式为：一端直接放置在钢围檩上的托架上，另一端钢管接上活络头，活络头与钢围檩中间用钢楔嵌固，钢管与预埋件的连接形式与钢管与钢围檩连接形式相同。⑵钢支撑、围檩安装①支撑拼装按现场测量的基坑宽度，准备好每根支撑钢管，如钢管长度需要接长时，在钢管接头处焊接上连接法兰盘，对接有法兰盘的钢管使用螺栓对角、分顺序拧紧，接长至设计长度，接长示意图见图第2页共8页技£术交底记录表编号工程名称武汉市轨道交通2号线南延线第一标段交底日期施工单位中铁一局集团有限公司分项工程名称华科大站钢支撑安装交底提要3号出入口钢支撑安装技术交底图一一钢管接长示意图②钢围檩的安装钢围檩安装前用砂浆找平，保证钢围檩与围护桩密切接触。按设计施工图的布置间距，在围护桩结构上定出支撑中心点位，以中心的水平线为基准，准确画出支撑牛腿的位置及斜拉筋上部螺栓位置,定出螺栓点位，在螺栓点位上使用手持电钻在围护桩上钻眼，打入膨胀螺栓。安装三角托架，紧靠桩身吊装钢围檩，放置在三角架上，最后焊上斜拉钢筋，详见图二钢围檩安装大样图。钢围檩安装要求连续、封闭，开挖期间，开挖长度与钢围檩安装长度相匹配，在整个基坑开挖完成后钢围檩同时封闭成环。在每两处土方开挖相接处按照钢围檩加工、安装图纸的要求将钢围檩焊接牢固。③钢支撑的安装基坑竖向设置2道钢支撑，钢支撑在基坑外拼装成整根，采用龙门吊吊装。三角形支撑托架安装好后吊装钢围檩，©609钢支撑置于牛腿上，一端与钢围檩顶紧后，一端用千斤顶及时对技£术交底记录表编号工程名称武汉市轨道交通2号线南延线第一标段交底日期施工单位中铁一局集团有限公司分项工程名称华科大站钢支撑安装交底提要3号出入口钢支撑安装技术交底图二钢围檩安装大样图钢管施加预压力。当预压力满足设计要求后，在伸缩头间加钢楔，松下千斤顶，使钢管横向支撑于基坑两边的围护桩。图三：钢支撑平面布置图钻孔基坑支护结构的直撑及斜撑均在土方开挖至其设计位置后及时安装•安装时要保证支撑与桩面、桩间喷护W第4页共8页技£术交底记录表编号工程名称武汉市轨道交通2号线南延线第一标段交底日期施工单位中铁一局集团有限公司分项工程名称华科大站钢支撑安装交底提要3号出入口钢支撑安装技术交底面垂直（斜支撑要严格按照设计角度安装），并按设计要求对支撑施加预应力，顶紧后采用钢托架将钢支撑固定端头或活动端头分别固定牢固，防止支撑因桩体变形和施工撞击而脱落下坠。钢托架安装示意图见图四（钢托架安装示意图）。\/⑳一蓝CiXPO"图四钢托架安装示意图对钢支撑施加预压力时，严格按照设计预加力执行。钢支撑施加预应力后，在土方开挖和施工内部结构施工时，严密监测围护结构变形情况，发现异常及时反馈信息并迅速采取措施。同时土方开挖和结构施工时，派专人负责监管支撑安全工作...
